模块一 AutoCAD2010的基本操作和环境设置
1．3．1 偏移、修剪与齐边

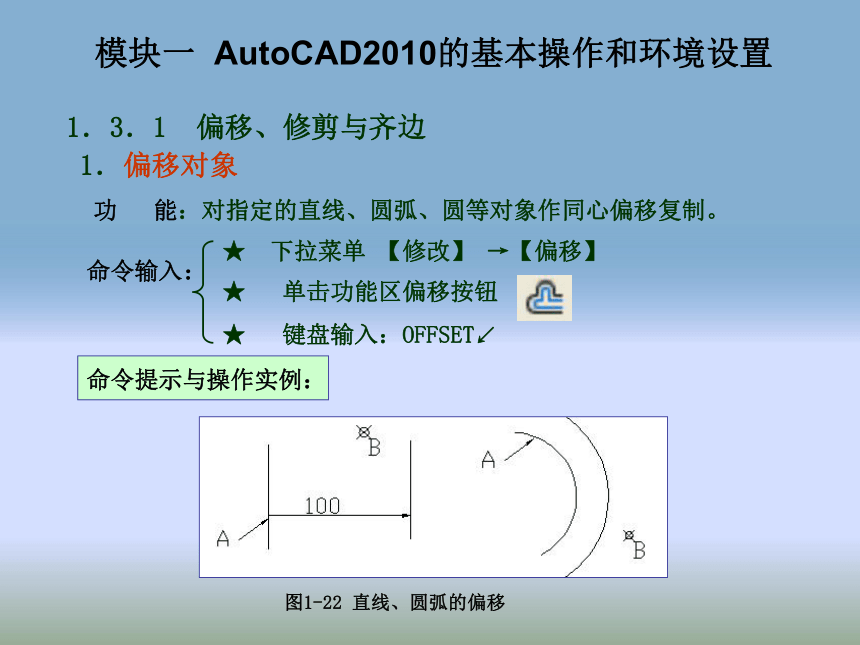

1．偏移对象
功 能：对指定的直线、圆弧、圆等对象作同心偏移复制。
命令输入：
★ 下拉菜单 【修改】 →【偏移】
★ 单击功能区偏移按钮
★ 键盘输入：OFFSET↙
图1-22 直线、圆弧的偏移
命令提示与操作实例：
模块一 AutoCAD2010的基本操作和环境设置
1．3．1 偏移、修剪与齐边

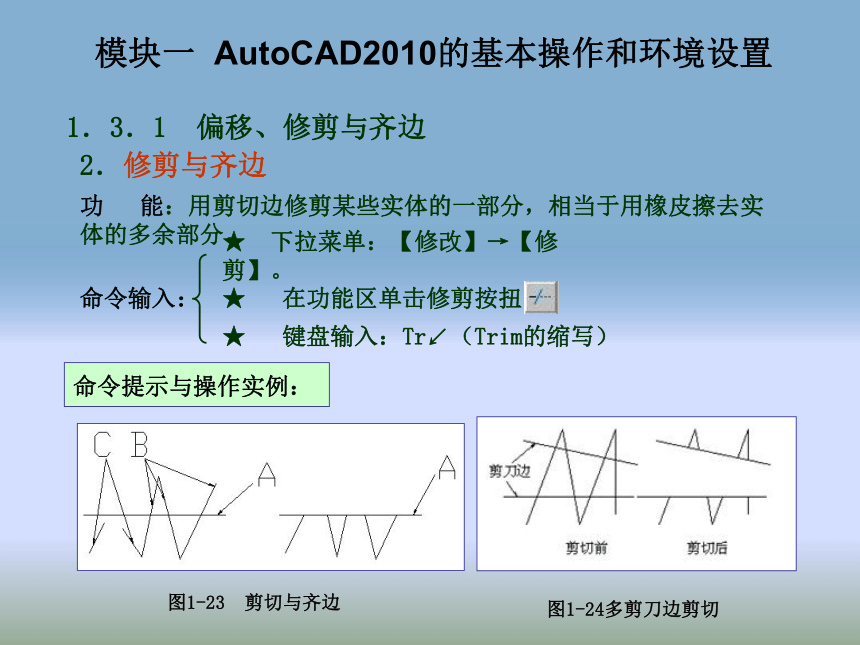

2．修剪与齐边
功 能：用剪切边修剪某些实体的一部分，相当于用橡皮擦去实体的多余部分。
命令输入：
★ 下拉菜单：【修改】→【修剪】。
★ 在功能区单击修剪按扭：
★ 键盘输入：Tr↙（Trim的缩写）
图1-23 剪切与齐边
命令提示与操作实例：
图1-24多剪刀边剪切
模块一 AutoCAD2010的基本操作和环境设置
1．3．2 正多边形、矩形、复制、镜像

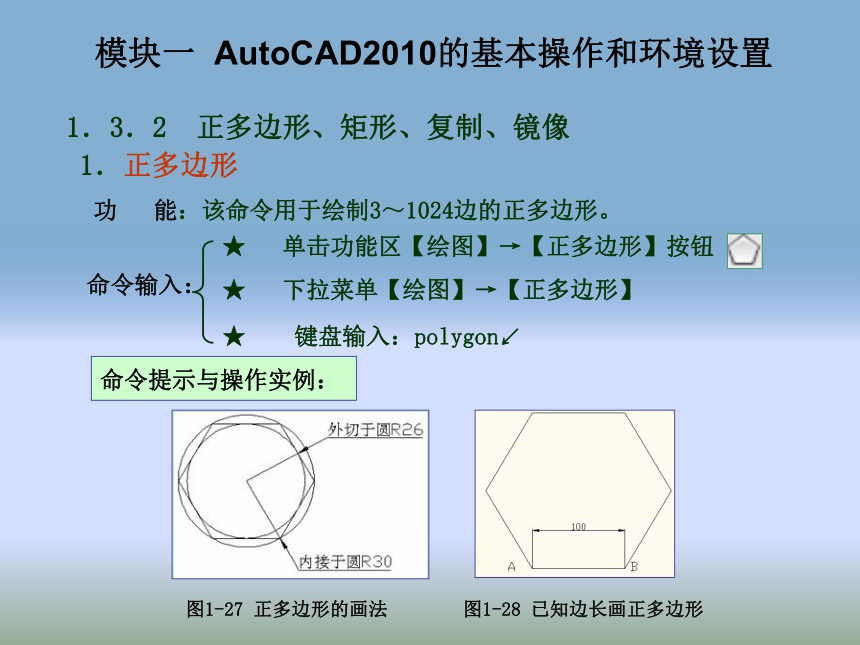

1．正多边形
功 能：该命令用于绘制3～1024边的正多边形。
命令输入：
★ 单击功能区【绘图】→【正多边形】按钮
★ 下拉菜单【绘图】→【正多边形】
★ 键盘输入：polygon↙
命令提示与操作实例：
图1-27 正多边形的画法
图1-28 已知边长画正多边形
模块一 AutoCAD2010的基本操作和环境设置
1．3．2 正多边形、矩形、复制、镜像

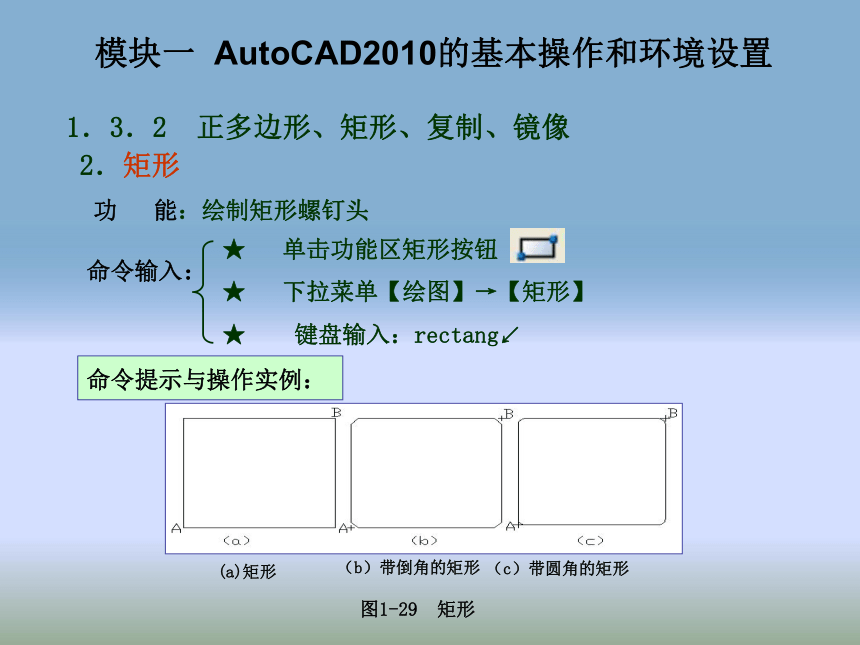

2．矩形
功 能：绘制矩形螺钉头
命令输入：
★ 单击功能区矩形按钮
★ 下拉菜单【绘图】→【矩形】
★ 键盘输入：rectang↙
命令提示与操作实例：
(a)矩形
（b）带倒角的矩形
（c）带圆角的矩形
图1-29 矩形
模块一 AutoCAD2010的基本操作和环境设置
1．3．2 正多边形、矩形、复制、镜像

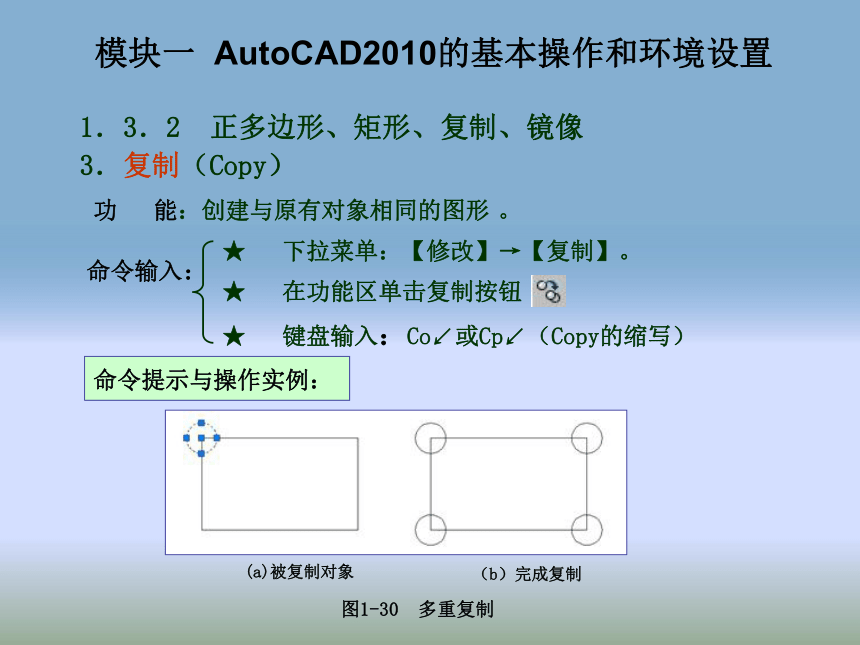

3．复制（Copy）
功 能：创建与原有对象相同的图形 。
命令输入：
★ 下拉菜单：【修改】→【复制】。
★ 在功能区单击复制按钮
★ 键盘输入：Co↙或Cp↙（Copy的缩写）
命令提示与操作实例：
图1-30 多重复制
(a)被复制对象
（b）完成复制
模块一 AutoCAD2010的基本操作和环境设置
1．3．2 正多边形、矩形、复制、镜像

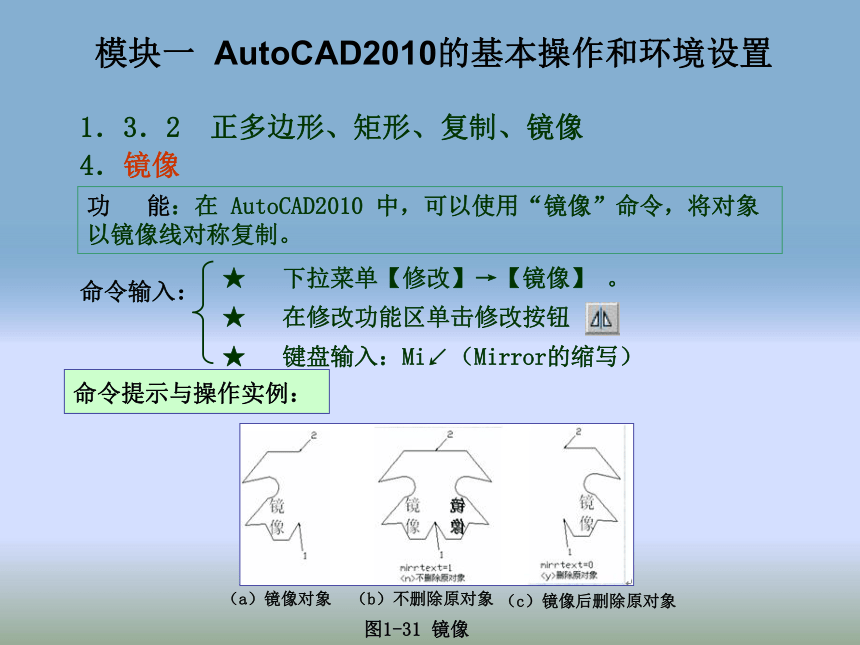

4．镜像
功 能：在 AutoCAD2010 中，可以使用“镜像”命令，将对象以镜像线对称复制。
命令输入：
★ 下拉菜单【修改】→【镜像】 。
★ 在修改功能区单击修改按钮
★ 键盘输入：Mi↙（Mirror的缩写）
命令提示与操作实例：
图1-31 镜像
（a）镜像对象
（b）不删除原对象
（c）镜像后删除原对象
模块一 AutoCAD2010的基本操作和环境设置
1．3．3 点与点的样式、定数等分点、定距等分点、分解

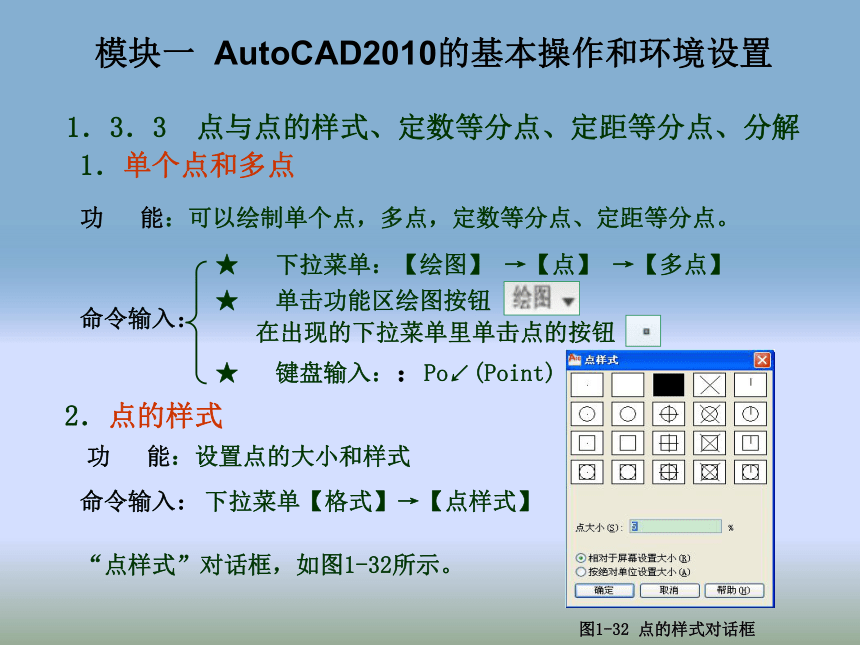

1．单个点和多点
功 能：可以绘制单个点，多点，定数等分点、定距等分点。
命令输入：
★ 下拉菜单：【绘图】 →【点】 →【多点】
★ 单击功能区绘图按钮
★ 键盘输入：：Po↙(Point)
图1-32 点的样式对话框
在出现的下拉菜单里单击点的按钮
2．点的样式
功 能：设置点的大小和样式
命令输入：下拉菜单【格式】→【点样式】
“点样式”对话框，如图1-32所示。
模块一 AutoCAD2010的基本操作和环境设置

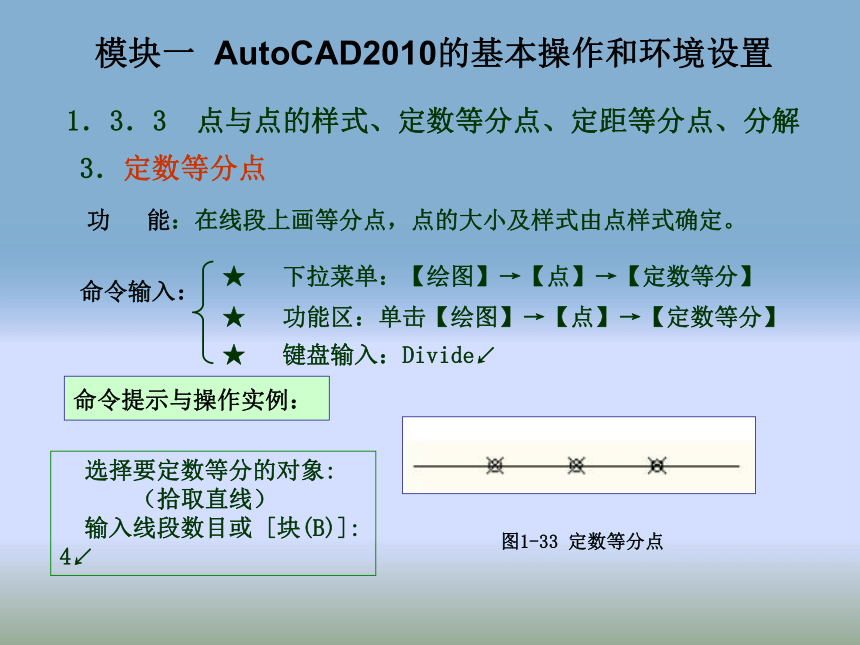

3．定数等分点
功 能：在线段上画等分点，点的大小及样式由点样式确定。
命令输入：
★ 下拉菜单：【绘图】→【点】→【定数等分】
★ 功能区：单击【绘图】→【点】→【定数等分】
★ 键盘输入：Divide↙
命令提示与操作实例：
图1-33 定数等分点
选择要定数等分的对象:
（拾取直线）
输入线段数目或 [块(B)]: 4↙
1．3．3 点与点的样式、定数等分点、定距等分点、分解
模块一 AutoCAD2010的基本操作和环境设置

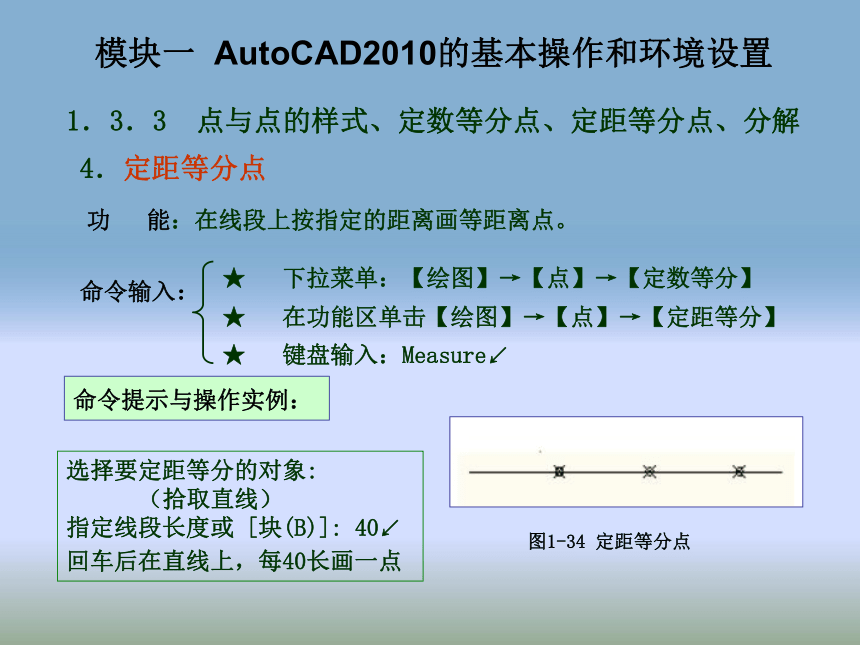

4．定距等分点
功 能：在线段上按指定的距离画等距离点。
命令输入：
★ 下拉菜单：【绘图】→【点】→【定数等分】
★ 在功能区单击【绘图】→【点】→【定距等分】
★ 键盘输入：Measure↙
命令提示与操作实例：
图1-34 定距等分点
选择要定距等分的对象:
（拾取直线）
指定线段长度或 [块(B)]: 40↙
回车后在直线上，每40长画一点
1．3．3 点与点的样式、定数等分点、定距等分点、分解
模块一 AutoCAD2010的基本操作和环境设置

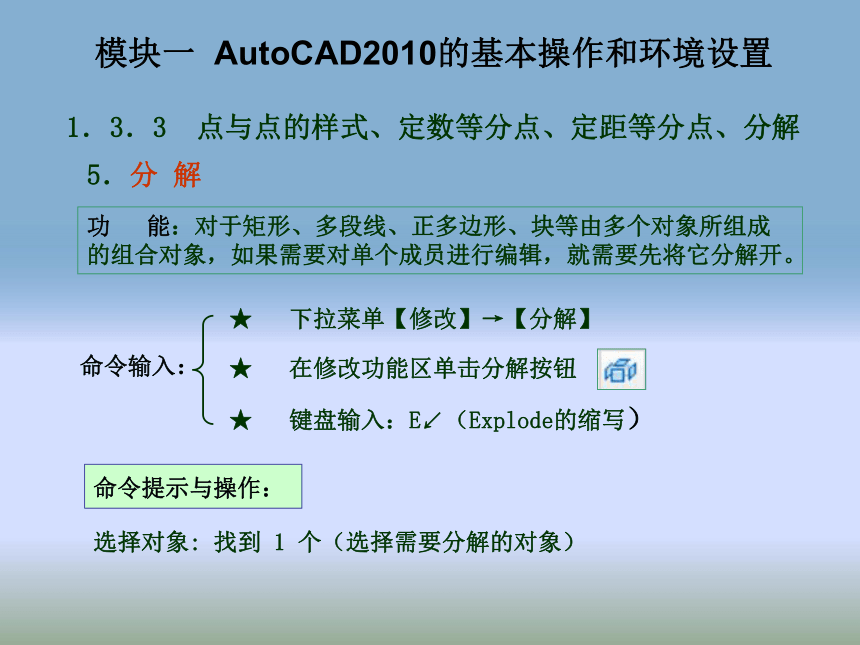

5．分 解
功 能：对于矩形、多段线、正多边形、块等由多个对象所组成的组合对象，如果需要对单个成员进行编辑，就需要先将它分解开。
命令输入：
★ 下拉菜单【修改】→【分解】
★ 在修改功能区单击分解按钮
★ 键盘输入：E↙（Explode的缩写）
命令提示与操作：
选择对象: 找到 1 个（选择需要分解的对象）
1．3．3 点与点的样式、定数等分点、定距等分点、分解
模块一 AutoCAD2010的基本操作和环境设置
1．3．4 圆弧、椭圆及椭圆弧、圆角、倒角、陈列

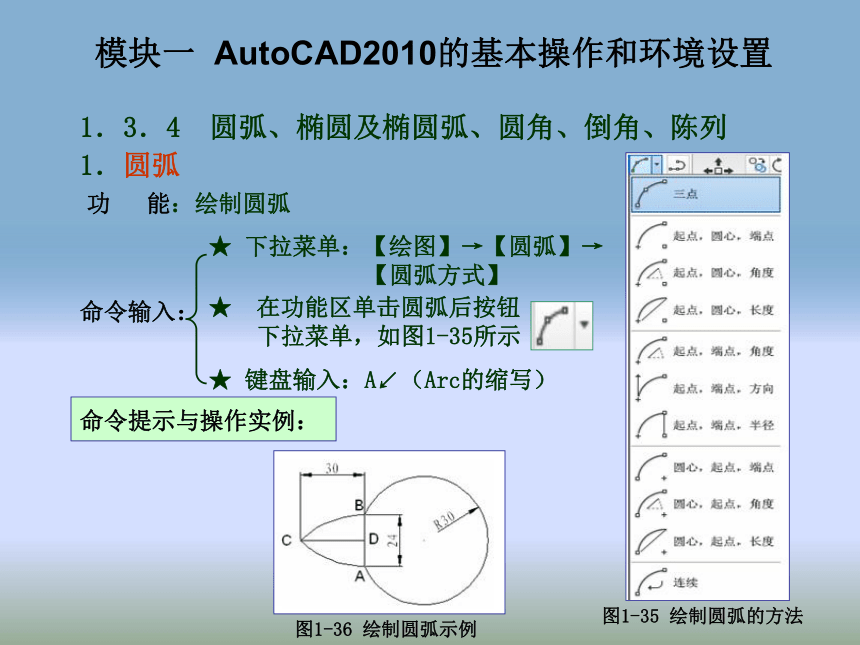

1．圆弧
功 能：绘制圆弧
命令输入：
★ 下拉菜单：【绘图】→【圆弧】→
【圆弧方式】
★ 在功能区单击圆弧后按钮
下拉菜单，如图1-35所示
★ 键盘输入：A↙（Arc的缩写）
命令提示与操作实例：
图1-36 绘制圆弧示例
图1-35 绘制圆弧的方法
模块一 AutoCAD2010的基本操作和环境设置
1．3．4 圆弧、椭圆及椭圆弧、圆角、倒角、陈列

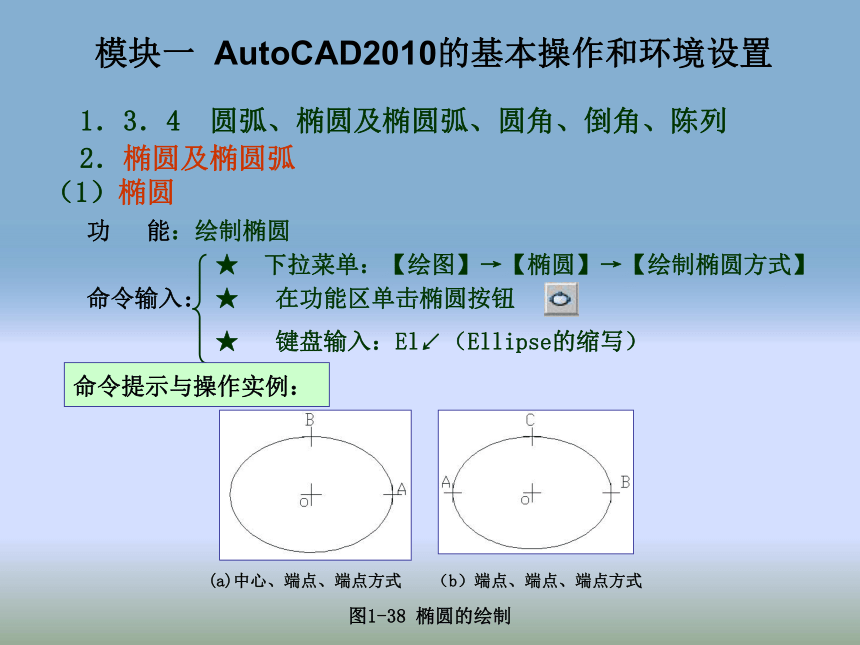

2．椭圆及椭圆弧
功 能：绘制椭圆
命令输入：
★ 下拉菜单：【绘图】→【椭圆】→【绘制椭圆方式】
★ 在功能区单击椭圆按钮
★ 键盘输入：El↙（Ellipse的缩写）
命令提示与操作实例：
(a)中心、端点、端点方式
图1-38 椭圆的绘制
（1）椭圆
（b）端点、端点、端点方式
1．3．4 圆弧、椭圆及椭圆弧、圆角、倒角、陈列
2．椭圆及椭圆弧
功 能：椭圆弧的绘图命令和椭圆的绘图命令都是 ELLIPSE，但命令行的提示不同。选择“椭圆”或“椭圆弧”命令都可绘制椭圆弧 。
命令输入：
★ 下拉菜单：【绘图】→【椭圆】→【椭圆弧】
★ 在功能区单击椭圆按钮后的
小三角，选择椭圆弧按钮
★ 键盘输入：El↙（Ellipse的缩写）
命令提示与操作实例：
图1-39 椭圆弧的绘制
（2）椭圆弧
模块一 AutoCAD2010的基本操作和环境设置
模块一 AutoCAD2010的基本操作和环境设置
1．3．4 圆弧、椭圆及椭圆弧、圆角、倒角、陈列
3．圆角过渡
功 能：可以使用圆角命令修改两个对象使其以过度圆角相连接。
命令输入：
★ 下拉菜单：【修改】→【倒圆】
★ 在功能区单击圆角按钮
★ 键盘输入：El↙（Ellipse的缩写）
命令提示与操作实例：
图1-40 圆角过度
模块一 AutoCAD2010的基本操作和环境设置
1．3．4 圆弧、椭圆及椭圆弧、圆角、倒角、陈列
4．倒 角
功 能：将选定的两条非平行直线，从交点处各裁剪掉指定的长度（长度可以为零），并以斜线连接两个裁剪端。
命令输入：
★ 下拉菜单：【修改】→【倒角】
★ 在修改功能区单击“圆角”后的三角号，
选择倒角选项
★ 键盘输入：Cha↙（Chamfer的缩写）
命令提示与操作实例：
图1-41 倒角
模块一 AutoCAD2010的基本操作和环境设置
1．3．4 圆弧、椭圆及椭圆弧、圆角、倒角、陈列
5．阵 列
功 能：该命令可以按指定的行数、列数及行间距、列间距进行矩形阵列；也可以按指定的阵列中心、阵列个数及包含角进行环形阵列。
命令输入：
★ 下拉菜单：【修改】→【阵列】
★ 在修改功能区单击阵列按钮
★ 键盘输入：Ar↙（Array的缩写）
命令提示与操作：
矩形阵列(R)
环形阵列（P）
模块一 AutoCAD2010的基本操作和环境设置
1．3．4 圆弧、椭圆及椭圆弧、圆角、倒角、陈列
输入不同的偏移值和阵列角度，得到不同的阵列效果。
图1-43 矩形陈列
（1）矩形阵列(R)
（a）行、列偏移为正
（b）行、列偏移为负
（c）陈列角度为10度
图1-42 陈列对话框
模块一 AutoCAD2010的基本操作和环境设置
1．3．4 圆弧、椭圆及椭圆弧、圆角、倒角、陈列
图1-44 环形阵列
（2）环形阵列（P）
（a）阵列对象
（b） 360度阵列12个
（c）270度阵列8个
输入不同的项目总数和填充角度，得到不同的阵列效果。
图1-45 环形陈列
模块一 AutoCAD2010的基本操作和环境设置
1．3．5 圆环、多段线、构造线、旋转、移动、对齐
1．圆环（Donut）
功 能：绘制圆环和实心圆。
命令输入：
★ 下拉菜单：【绘图】→【圆环】
★ 单击绘图功能区圆环按钮
★ 键盘输入：Do↙（Donut的缩写）
命令提示与操作实例：
图1-46 圆环的绘制
模块一 AutoCAD2010的基本操作和环境设置
1．3．5 圆环、多段线、构造线、旋转、移动、对齐
2．多段线
功 能：多段线(也称复合线)命令可画等宽或不等宽的两点线，可以画直线、圆弧及直线与圆弧、圆弧与圆弧的组合线。
命令输入：
★ 下拉菜单：【绘图】→【多段线】
★ 单击绘图功能区多段线按钮
★ 键盘输入：Pl↙（Pline的缩写）
命令提示与操作实例：
图1-47 多段线的绘制
模块一 AutoCAD2010的基本操作和环境设置
1．3．5 圆环、多段线、构造线、旋转、移动、对齐
绘图过程：
（1）设定图形界限
★ 下拉菜单【格式】→【图形界限】
（2）绘制圆环
★ 单击绘图功能区圆环按钮
★ 单击绘图功能区“多段线”按钮
（3）保存文件
★ 单击保存按钮，弹出图1-48所示对话框。
图1-48 图形另存对话框
模块一 AutoCAD2010的基本操作和环境设置
1．3．5 圆环、多段线、构造线、旋转、移动、对齐
3．样条曲线
功 能：该命令用来绘制通过或接近一系列给定点的光滑曲线。可用于绘制波浪线、等高线等。
命令输入：
★ 下拉菜单：【绘图】→【样条曲线】
★ 在绘图功能区单击【绘图】→【样条】按钮
★ 键盘输入：Splinedit↙
命令提示与操作实例：
图1-50 样条曲线的绘制
模块一 AutoCAD2010的基本操作和环境设置
1．3．5 圆环、多段线、构造线、旋转、移动、对齐
4．旋转（Rotate）
功 能：将选定的对象绕一点（旋转中心）转过指定的角度。
命令输入：
★ 下拉菜单：【修改】→【旋转】
★ 在绘图功能区单击旋转
★ 键盘输入：Ro↙（Rotate的缩写）
命令提示与操作实例：
图1-51 旋转对象
（a）旋转前
（b）旋转后
（c）复制后旋转
★ 在绘图功能区单击旋转
图1-52 参照角度旋转
模块一 AutoCAD2010的基本操作和环境设置
1．3．5 圆环、多段线、构造线、旋转、移动、对齐
5．移动
功 能：将选择的对象移动到指定的位置。
命令输入：
★ 下拉菜单：【修改】→【移动】
★ 在修改功能区单击移动按钮
★ 键盘输入：M↙（Move的缩写）
命令提示与操作实例：
图1-53 移动对象
模块一 AutoCAD2010的基本操作和环境设置
1．3．5 圆环、多段线、构造线、旋转、移动、对齐
6．对齐（Align）
功 能：把移动和旋转功能合二为一，使选定对象与位置对齐。
命令输入：
★ 下拉菜单：【修改】→【三维操作】→【对齐】
★ 键盘输入：Al↙（Align的缩写）
命令提示与操作实例：
图1-54 二维对齐
模块一 AutoCAD2010的基本操作和环境设置
1．3．6 射线、构造线、缩放、拉伸
1．绘制射线
功 能：射线为一端固定，另一端无限延伸的直线。在 AutoCAD 中，射线主要用于绘制辅助线。
命令输入：
★ 下拉菜单【绘图】→【射线】
★ 键盘输入：RAY↙
命令提示与操作实例：
图1-55 射线的绘制
★ 在功能区单击“绘图”—“射线”按钮
模块一 AutoCAD2010的基本操作和环境设置
1．3．6 射线、构造线、缩放、拉伸
2．绘制构造线
功 能：构造线为两端可以无限延伸的直线，没有起点和终点，可以放置在三维空间的任何地方，主要用于绘制辅助线。
命令输入：
★ 下拉菜单【绘图】→【构造线】
★ 键盘输入：XLINE↙
命令提示与操作：
_xline 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:
根据两点可绘制出构造线，选项：H绘制水平构造线；V绘制垂直构造线；A绘制给定角度的构造线；B绘制某两条直线的角等分线；O绘制与某条直线平行且偏移指定距离的构造线。
★ 在功能区单击构造线按钮
模块一 AutoCAD2010的基本操作和环境设置
1．3．6 射线、构造线、缩放、拉伸
3．缩放
功 能：将对象按指定的比例因子相对于基点进行尺寸缩放，比例因子大于1是放大，小于1是缩小。
命令输入：
★ 下拉菜单【修改】→【缩放】
★ 键盘输入：SCALE↙
命令提示与操作实例：
图1-56 缩放
★ 在修改功能区单击缩放按钮
模块一 AutoCAD2010的基本操作和环境设置
1．3．6 射线、构造线、缩放、拉伸
4．拉伸
功 能：可以调整对象大小使其在一个方向上或是按比例增大或缩小。
命令输入：
★ 下拉菜单：【修改】→【拉伸】
★ 键盘输入：S↙（Stretch的缩写）
命令提示与操作实例：
图1-58 拉伸
★ 在功能区单击拉伸按钮
图1-57 窗口与交叉窗口拾取
1．4．1 圆弧连接
1．两直线间的圆角连接
（a） 圆弧过度前
（b） 圆弧过度后
图1-59 圆弧与直线圆角过度
图1-40 圆角过度
2．直线与圆弧间的连接
★ 单击圆角按钮
作图过程 ：
命令提示与操作实例：
作图过程 ：
★ 单击圆角按钮
命令提示与操作实例：
如图1-40所示
如图1-59所示
模块一 AutoCAD2010的基本操作和环境设置
模块一 AutoCAD2010的基本操作和环境设置
1．4．1 圆弧连接
3．两圆弧间的连接
图1-60 圆弧与圆弧间圆角过渡
实例2：如图1-59所示
（a）两圆弧过度前
（b）两圆弧过度后
实例1：如图1-60所示
（a）圆弧过度前
（b）两圆弧与另一圆内连接
（c）修剪后
图1-61 圆与圆弧内连接
模块一 AutoCAD2010的基本操作和环境设置
1．4．2 直线与圆弧相切
实例：直线与圆相切
右击对象捕捉，选择【设置（s）…】，弹出图1-62所示对话框。
图1-63 直线与圆相切
图1-62 草图设置对话框
在对话框中只选中“切点”，单击【确定】按钮。
模块一 AutoCAD2010的基本操作和环境设置
1．4．3 平面图形画法
图1-64 手柄零件图
1． 平面图形的尺寸分析
（1）基准：标注定位尺寸的起点称为基准。
（2）定形尺寸：确定平面图形中几何要素大小和形状的尺寸称为定形尺寸。
（3）定位尺寸：确定平面图形各部分之间相对位置的尺寸称为定位尺寸。
模块一 AutoCAD2010的基本操作和环境设置
1．4．3 平面图形画法
2．平面图形中的线段分析
（1）已知弧：凡具有完整的定形尺寸（Φ和R）和定位尺寸（圆心的两个定位尺寸），能直接画出来的圆弧，称为已知弧。
（2）中间弧：仅知道圆弧的定形尺寸（Φ和R）和圆心的一个定位尺寸，需要借助与其一端相切的已知线段，求出圆心的另一个定位尺寸，然后才能画出的圆弧。
（3）连接圆弧：只有定形尺寸（Φ和R）而无定位尺寸，需要借助与其相切的线段方能求出圆心而画出的圆弧。
模块一 AutoCAD2010的基本操作和环境设置
1．4．3 平面图形画法
3．平面图形绘制的一般方法及步骤
（1）准备工作：对平面图形进行尺寸和线段分析。
（2）图形规划： 确定图幅，规划各视图的位置。
（3）检查：绘图结束后要认真检查，发现和改正错误，是否符合标准中的规定等。
（4）尺寸标注：标注尺寸不应重复，也不能漏标，要填写好注释、标题栏等。
（5）存盘：绘图时一定要注意存盘，养成随时存盘的习惯，以防停电造成文件丢失。
模块一 AutoCAD2010的基本操作和环境设置
1．4．3 平面图形画法
实例：绘制图1-64所示手柄的图形
绘图过程：
图1-69 手柄的绘制过程
1. 绘制定位线。
2. 确定R50的圆心，修剪和删除多余的线段。
图1-70 确定R50的圆心
图1-71 删除辅助线的图
3. 圆角过度 、镜像
图1-72 圆角、镜像
