模块一 AutoCAD2010的基本操作和环境设置
1．2．1 图纸幅面与格式（GB/T 14689-1993）

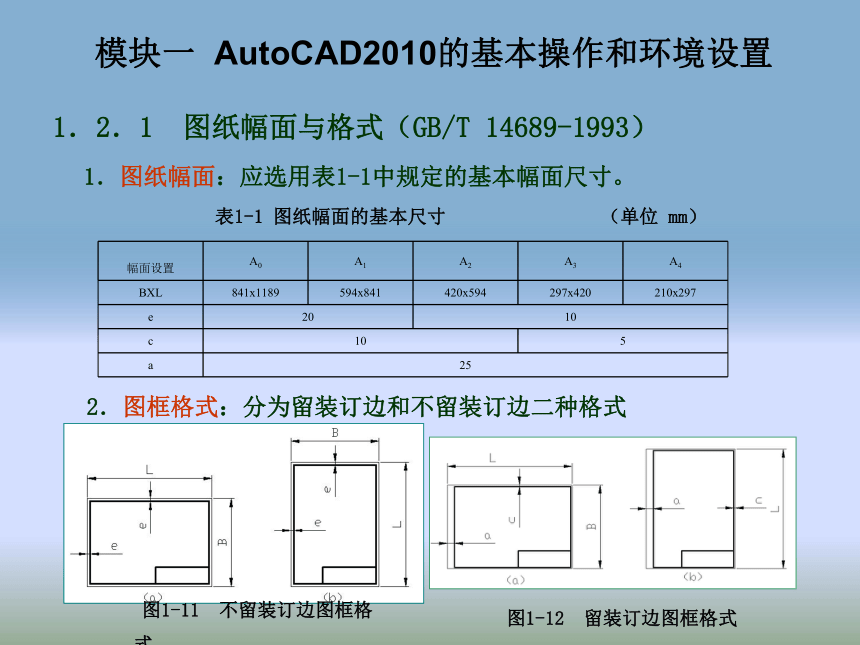

1．图纸幅面：应选用表1-1中规定的基本幅面尺寸。
幅面设置 A0 A1 A2 A3 A4
BXL 841x1189 594x841 420x594 297x420 210x297
e 20 10 c 10 5 a 25 表1-1 图纸幅面的基本尺寸 （单位 mm）
2．图框格式：分为留装订边和不留装订边二种格式
图1-11 不留装订边图框格式
图1-12 留装订边图框格式
模块一 AutoCAD2010的基本操作和环境设置

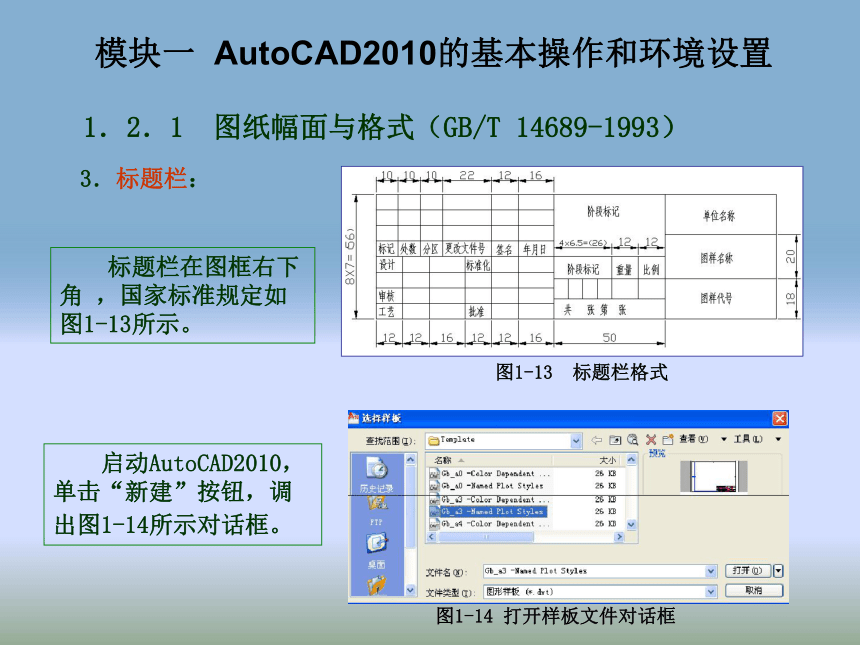

标题栏在图框右下角 ，国家标准规定如图1-13所示。
图1-13 标题栏格式
启动AutoCAD2010，单击“新建”按钮，调出图1-14所示对话框。
3．标题栏：
图1-14 打开样板文件对话框
1．2．1 图纸幅面与格式（GB/T 14689-1993）
模块一 AutoCAD2010的基本操作和环境设置
3．标题栏：
图1-15 填写标题栏对话框
1．2．1 图纸幅面与格式（GB/T 14689-1993）

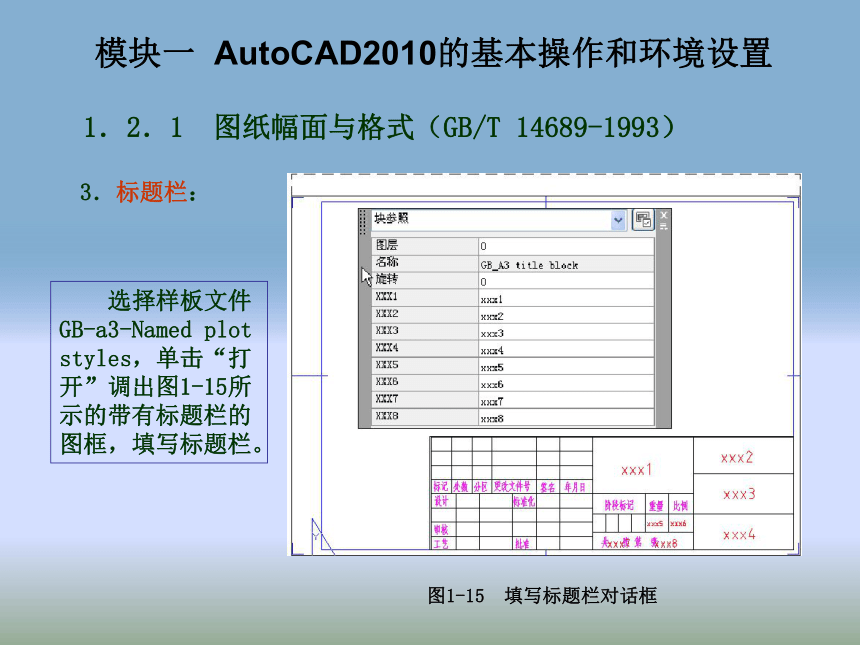

选择样板文件GB-a3-Named plot styles，单击“打开”调出图1-15所示的带有标题栏的图框，填写标题栏。
模块一 AutoCAD2010的基本操作和环境设置
比例是指图中图形与其实物相应要素的线性尺寸之比。一般采用1：1的比例。
1．2．2 比例
种类 比例
原值比例 1：1
放大比例 2：1 5：1 2x10n:1 5x10n:1
(4：1) (2.5：1) (4x10n：1) (2.5x10n：1)
缩小比例 1：2 1：5 1：1x10n 1：2x10n 1：5x10n
(1：1.5) (1：2.5) (1：3) (1：4) (1：6)
（1：1.5x10n） （1：2.5x10n） （1：3x10n）
（1：4x10n） （1：6x10n）
表1-2 比例
模块一 AutoCAD2010的基本操作和环境设置

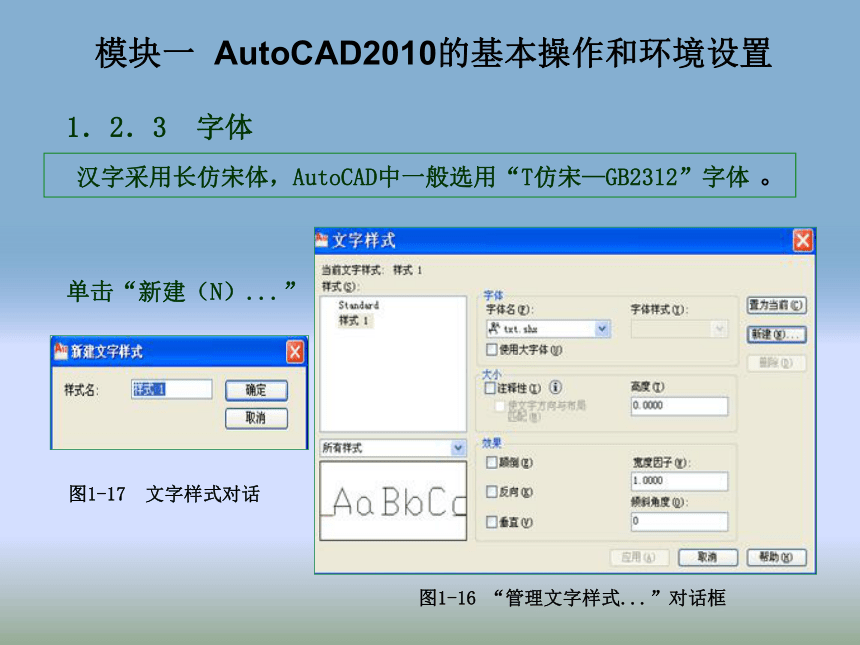

汉字采用长仿宋体，AutoCAD中一般选用“T仿宋—GB2312”字体 。
1．2．3 字体
图1-16 “管理文字样式...”对话框
图1-17 文字样式对话
单击“新建（N）...”
模块一 AutoCAD2010的基本操作和环境设置
1．2．4 图线

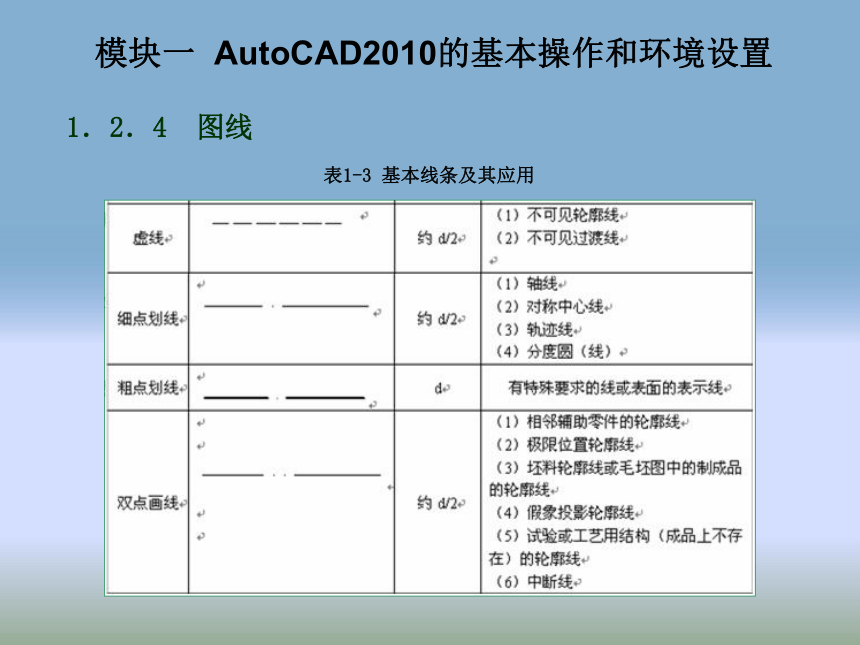

表1-3 基本线条及其应用

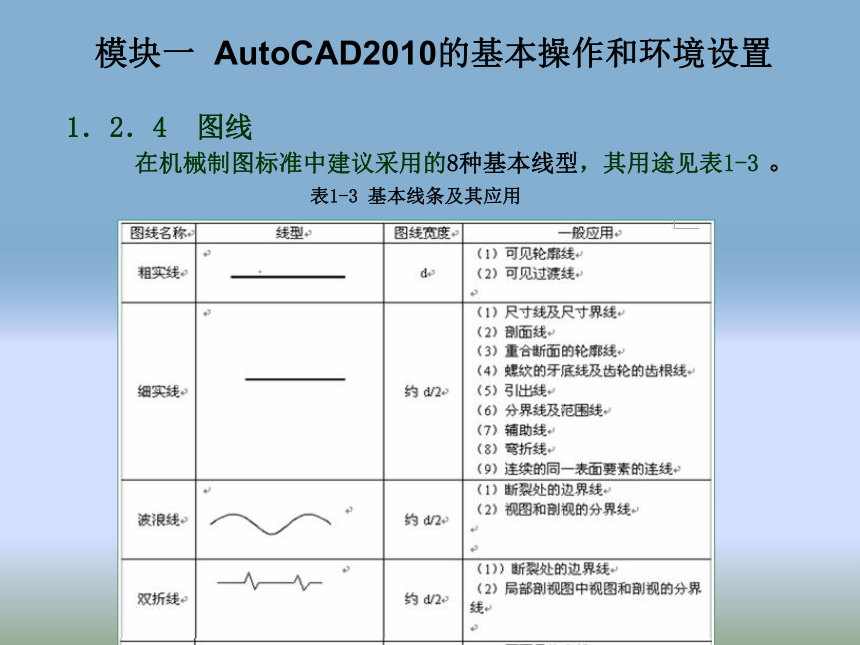

在机械制图标准中建议采用的8种基本线型，其用途见表1-3 。
模块一 AutoCAD2010的基本操作和环境设置
1．2．4 图线
表1-3 基本线条及其应用
1．2．4 图线
图1-18 图线的部分应用示例
实际应用
模块一 AutoCAD2010的基本操作和环境设置
1．2．5 尺寸标注
1．基本规则
（1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
（2）图样中的尺寸，以ｍｍ（毫米）为单位时不需标注计量单位的符号和名称。若采用其他单位，则必须注明相应的计量单位的符号或名称。
（3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
（4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
模块一 AutoCAD2010的基本操作和环境设置
1．2．5 尺寸标注
2．标注尺寸的组成要素
一个标注完整的尺寸包括尺寸界线、尺寸线、尺寸数字和箭头，如图1-19所示。
图1-19 尺寸标注的组成要素
模块一 AutoCAD2010的基本操作和环境设置
1．2．5 尺寸标注
2．标注尺寸的组成要素
图1-20 倾斜标注
（1）尺寸界线：尺寸界线用于表示所注尺寸的范围，用细实线绘制。
尺寸界线一般应与尺寸线垂直，并超出尺寸线3～4ｍｍ.必要时才允许倾斜，但两尺寸界线必须相互平行，如图1-20所示。
模块一 AutoCAD2010的基本操作和环境设置
1．2．5 尺寸标注
2．标注尺寸的组成要素
图1-21 尺寸数标注方式
（2）尺寸线：绘制在两尺寸界线之间，用来表示尺寸度量的方向，用细实线绘制。
（3）尺寸数字：表示尺寸的大小。
（4）箭头： 尺寸线终端应有箭头，当箭头的地方不足时，可以用圆点表示。
模块一 AutoCAD2010的基本操作和环境设置
模块一 AutoCAD2010的基本操作和环境设置
1．2．5 尺寸标注
3．常见尺寸标注示例（表1-4）
表1-4 尺寸标注示例
模块一 AutoCAD2010的基本操作和环境设置
1．2．5 尺寸标注
3．常见尺寸标注示例（表1-4）
表1-4 尺寸标注示例
模块一 AutoCAD2010的基本操作和环境设置
1．2．5 尺寸标注
3．常见尺寸标注示例（表1-4）
表1-4 尺寸标注示例
