(共12张PPT)
模块一 AutoCAD2010的基本操作和环境设置
1．5．1 系统配置

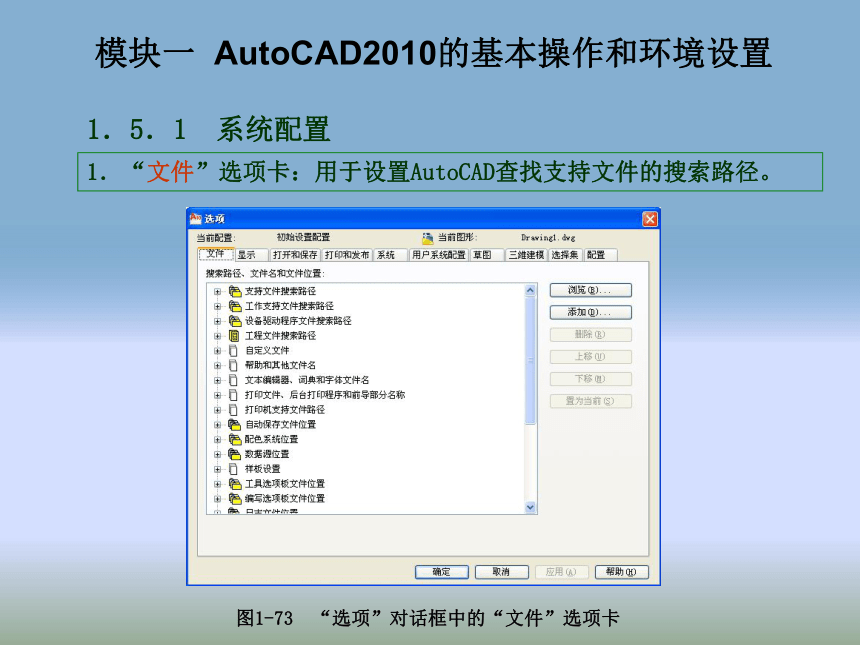

1．“文件”选项卡：用于设置AutoCAD查找支持文件的搜索路径。
图1-73 “选项”对话框中的“文件”选项卡
模块一 AutoCAD2010的基本操作和环境设置
1．5．1 系统配置

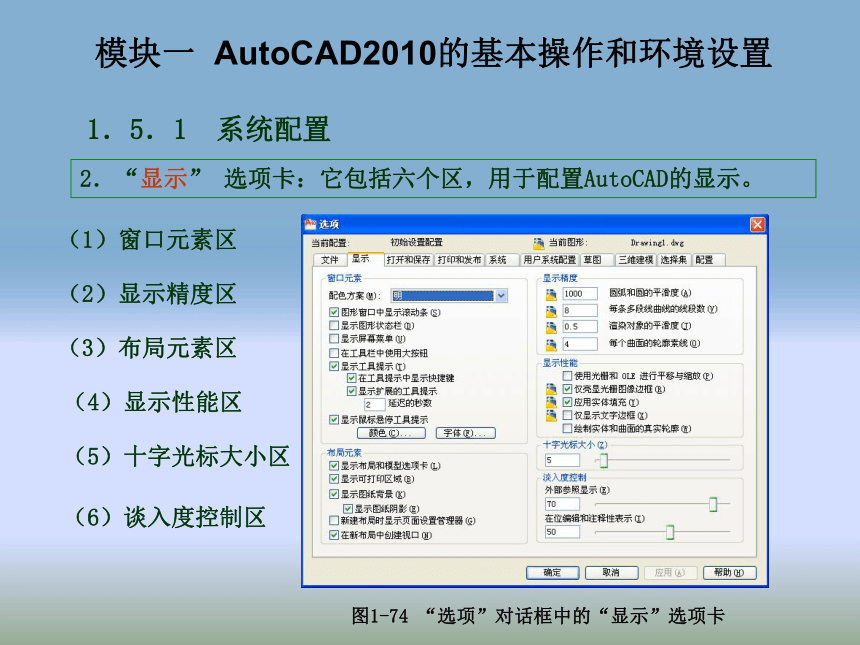

2．“显示” 选项卡：它包括六个区，用于配置AutoCAD的显示。
图1-74 “选项”对话框中的“显示”选项卡
（1）窗口元素区
（2）显示精度区
（3）布局元素区
（4）显示性能区
（5）十字光标大小区
（6）谈入度控制区
模块一 AutoCAD2010的基本操作和环境设置
1．5．1 系统配置
2．“显示” 选项卡：它包括六个区，用于配置AutoCAD的显示。

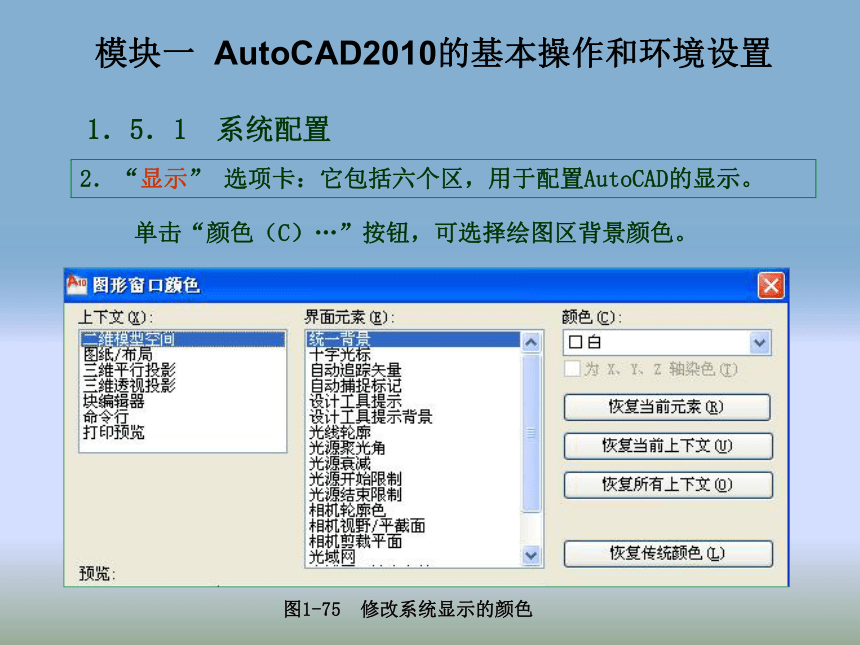

图1-75 修改系统显示的颜色
单击“颜色（C）…”按钮，可选择绘图区背景颜色。
模块一 AutoCAD2010的基本操作和环境设置
1．5．1 系统配置

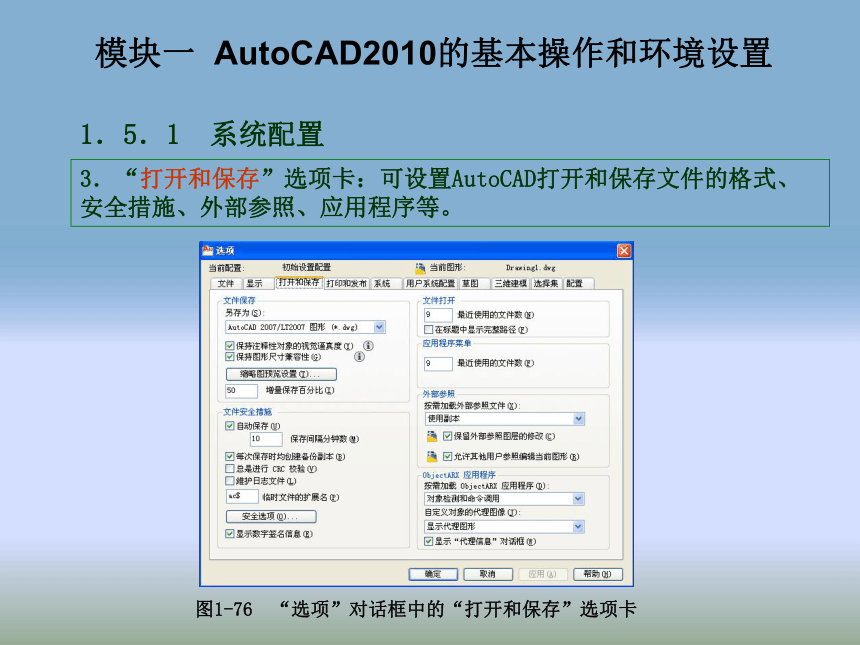

3．“打开和保存”选项卡：可设置AutoCAD打开和保存文件的格式、安全措施、外部参照、应用程序等。
图1-76 “选项”对话框中的“打开和保存”选项卡
模块一 AutoCAD2010的基本操作和环境设置
1．5．1 系统配置

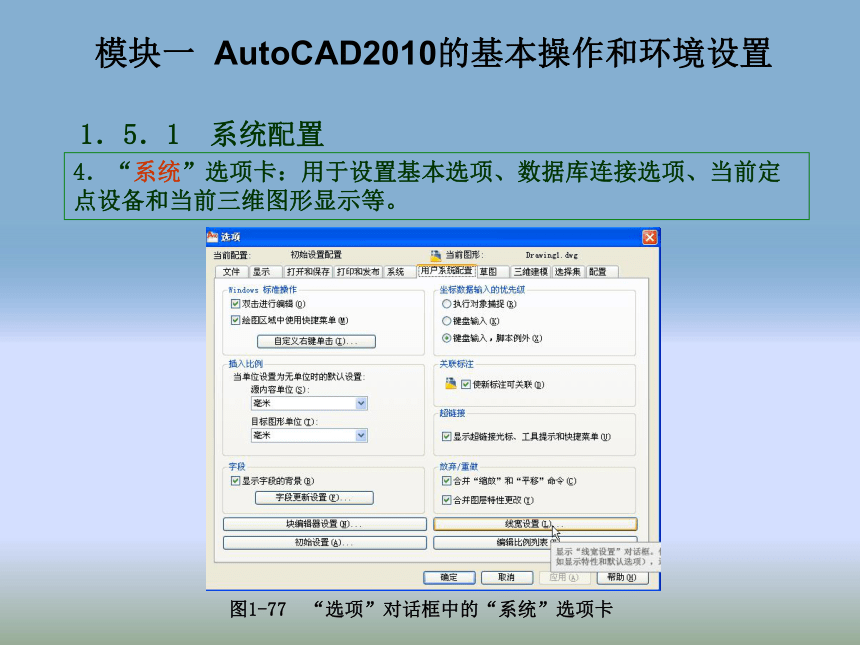

4．“系统”选项卡：用于设置基本选项、数据库连接选项、当前定点设备和当前三维图形显示等。
图1-77 “选项”对话框中的“系统”选项卡
模块一 AutoCAD2010的基本操作和环境设置
1．5．1 系统配置

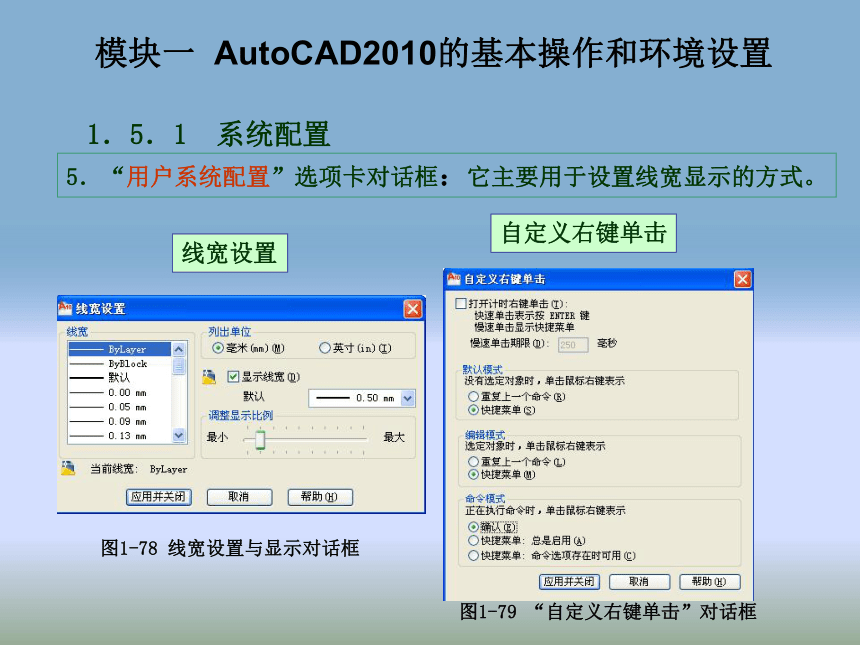

5．“用户系统配置”选项卡对话框：它主要用于设置线宽显示的方式。
图1-78 线宽设置与显示对话框
线宽设置
图1-79 “自定义右键单击”对话框
自定义右键单击
模块一 AutoCAD2010的基本操作和环境设置
1．5．2 图层的创建与管理
1．图层的创建
图1-80 “图层特性管理器”对话框
功 能：用于创建新图层并设定图层的颜色、线型和线宽，调出当前层和改变层的状态。
命令输入：
★ 下拉菜单：【格式】→【图层】
★ 单击功能区图层按钮
★ 键盘输入：La↙（Layer的缩写）
2．图层属性设置
（1）新建“图层”
模块一 AutoCAD2010的基本操作和环境设置
1．5．2 图层的创建与管理
2．图层属性设置
（2）设置图层“颜色”
（3）设置图层“线宽”
图1-81 “选择颜色”对话框
图1-82 “线宽选择”对话框
模块一 AutoCAD2010的基本操作和环境设置
1．5．2 图层的创建与管理
2．图层属性设置
（4）设置图层“线型”
图1-84 加载线型对话框
（5）图层名称
名称是图层的唯一标记，即图层的名字。在默认情况下，图层的名称按图层0、图层1、图层2等编号依次递增。
图1-83 “线型选择”对话框
模块一 AutoCAD2010的基本操作和环境设置
1．5．2 图层的创建与管理
2．图层属性设置
（6）开/关状态
图1-85 关闭当前图层警告对话框
在“图层管理器特性”对话框中，单击“开”列中对应的灯泡图标 ,可以打开或关闭图层。
在“图层管理器特性”对话框中，单击“冻结”列中对应的太阳图标 或雪花图标 可以冻结或解冻图层。
（7）冻 结
图1-86 无法冻结当前层警告对话框
模块一 AutoCAD2010的基本操作和环境设置
1．5．2 图层的创建与管理
2．图层属性设置
（8）锁定
在“图层特性管理器”对话框中，单击“锁定”列中对应的关闭或打开小锁图标 可以锁定或解锁图层。
（9）删除不使用的图层
可先从“图层特性管理器”对话框中选择一个或多个图层，然后单击删除按钮 可删除图层。
（10）切换当前层
在“图层特性管理器”对话框的图层列表中，选择某一图层后，单击当前按钮 即可将该层设置为当前层。
实际绘图时，单击功能区图层按钮 中的图层控制下拉列表来实现图层的切换。
模块一 AutoCAD2010的基本操作和环境设置
1．5．2 图层的创建与管理
3．对象特性管理
（1）设置当前对象的颜色
（2）线宽选择
（3）线型选择
图1-87对象特性管理
图1-88颜色设置
图1-89线宽设置
图1-90线型设置
