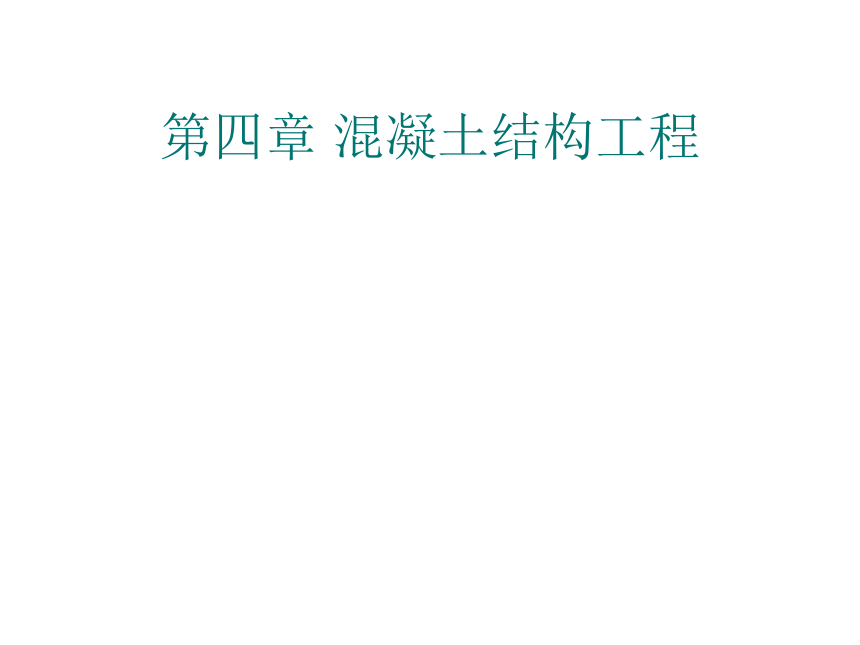

第四章 混凝土结构工程

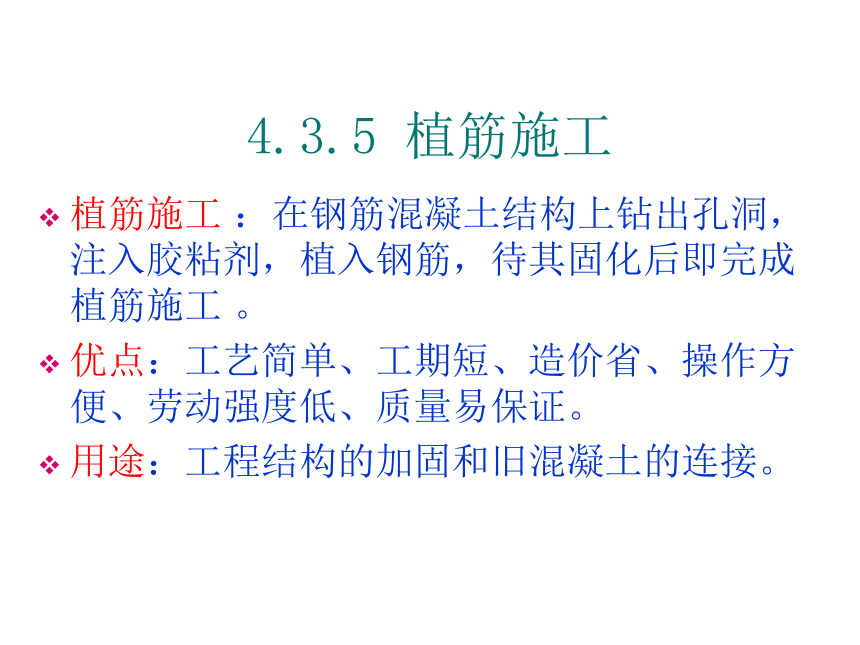

4.3.5 植筋施工
植筋施工 ：在钢筋混凝土结构上钻出孔洞，注入胶粘剂，植入钢筋，待其固化后即完成植筋施工 。
优点：工艺简单、工期短、造价省、操作方便、劳动强度低、质量易保证。
用途：工程结构的加固和旧混凝土的连接。

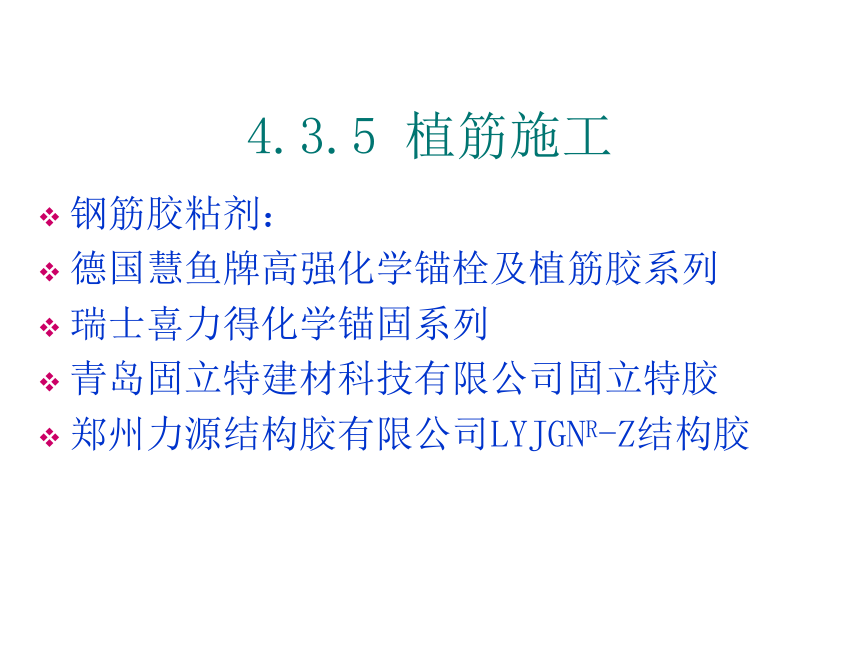

4.3.5 植筋施工
钢筋胶粘剂：
德国慧鱼牌高强化学锚栓及植筋胶系列
瑞士喜力得化学锚固系列
青岛固立特建材科技有限公司固立特胶
郑州力源结构胶有限公司LYJGNR-Z结构胶

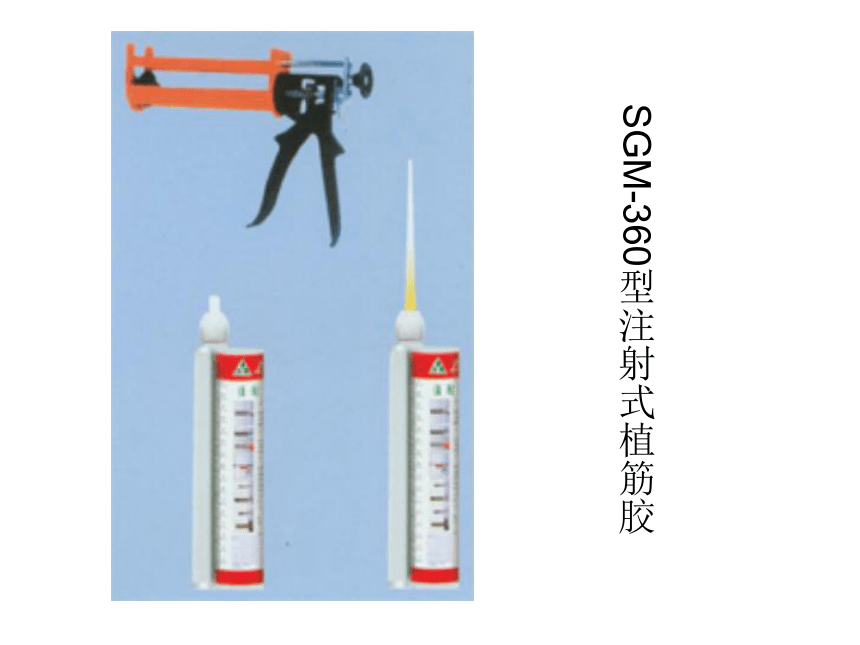

SGM-360型注射式植筋胶

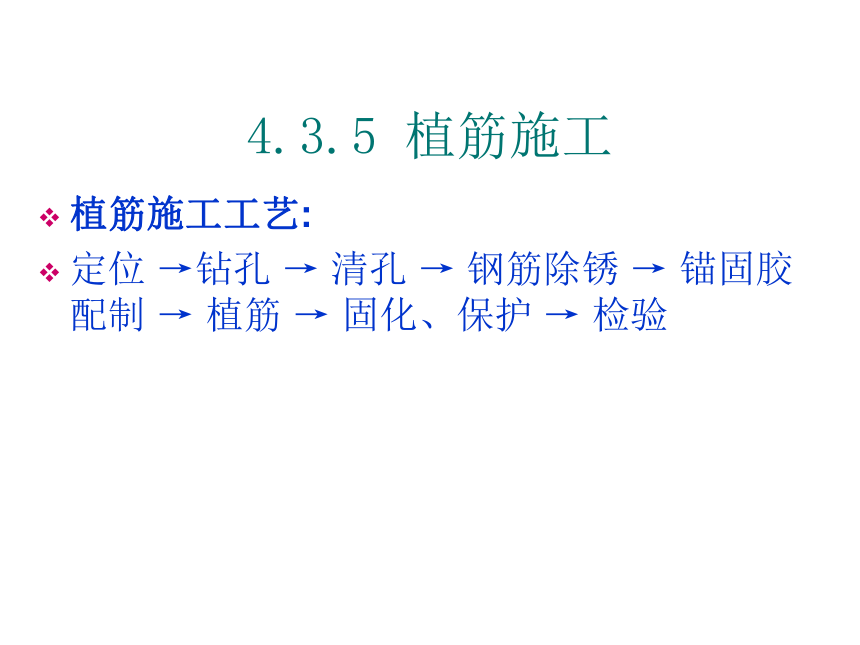

4.3.5 植筋施工
植筋施工工艺:
定位 →钻孔 → 清孔 → 钢筋除锈 → 锚固胶配制 → 植筋 → 固化、保护 → 检验

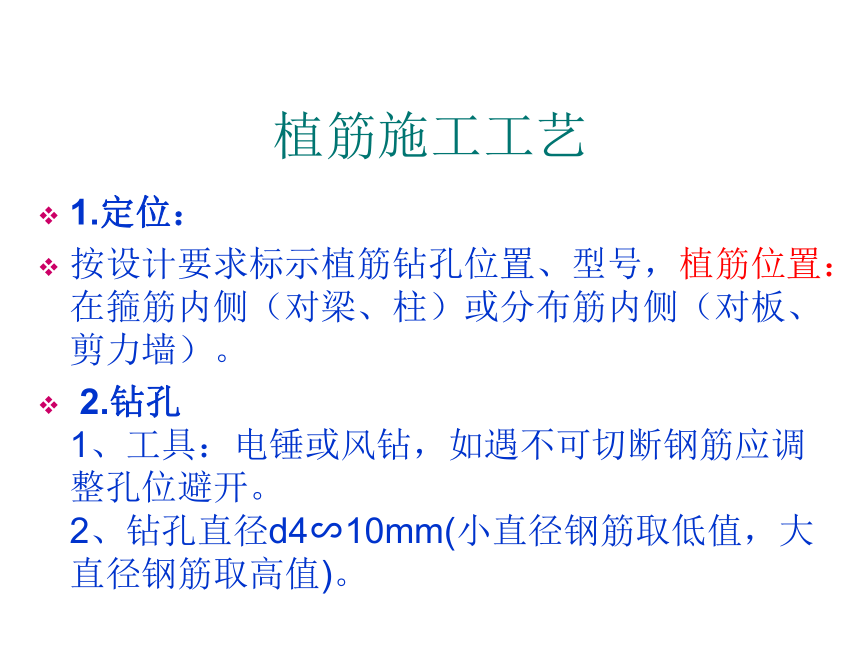

植筋施工工艺
1.定位：
按设计要求标示植筋钻孔位置、型号，植筋位置：在箍筋内侧（对梁、柱）或分布筋内侧（对板、剪力墙）。
2.钻孔
1、工具：电锤或风钻，如遇不可切断钢筋应调整孔位避开。
2、钻孔直径d4∽10mm(小直径钢筋取低值，大直径钢筋取高值)。

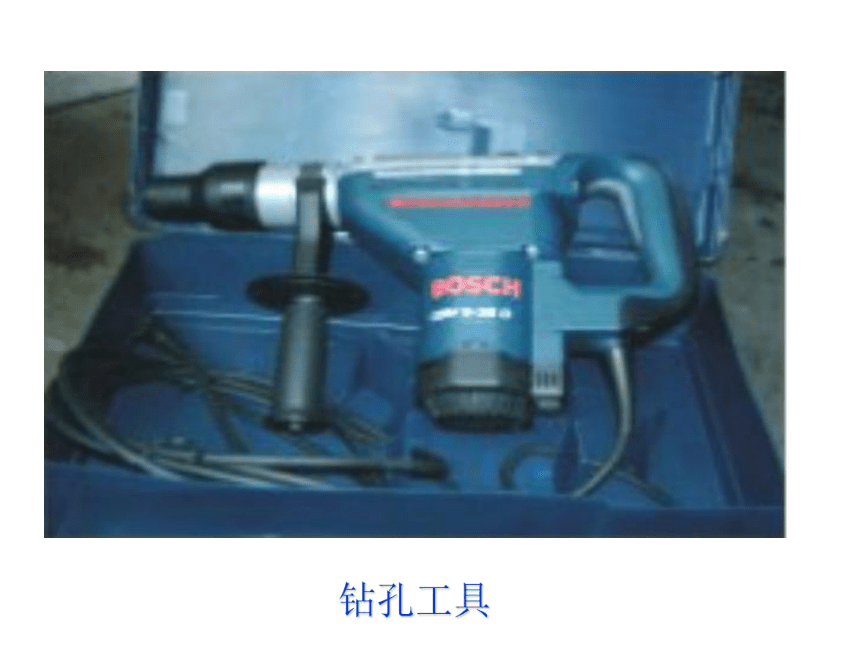

钻孔工具

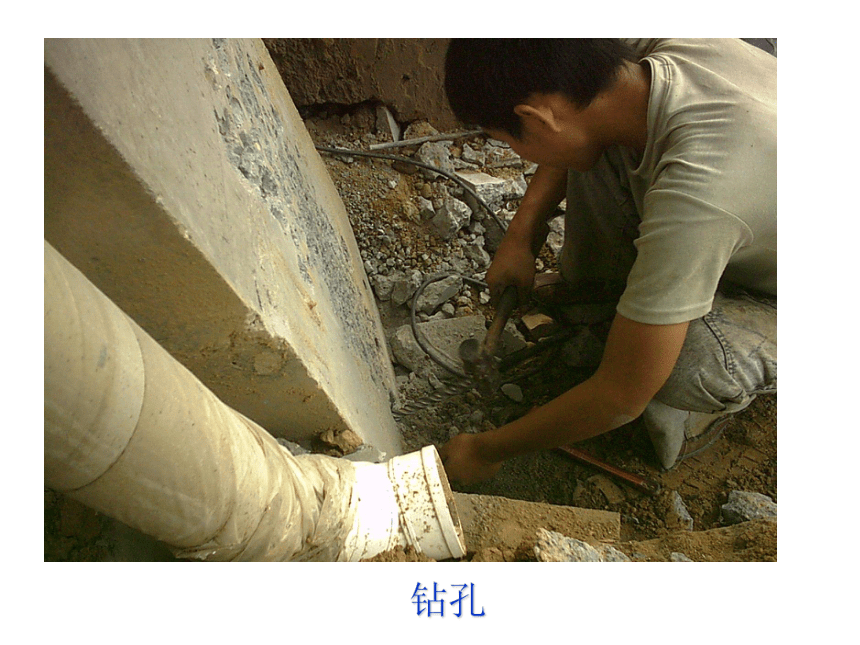

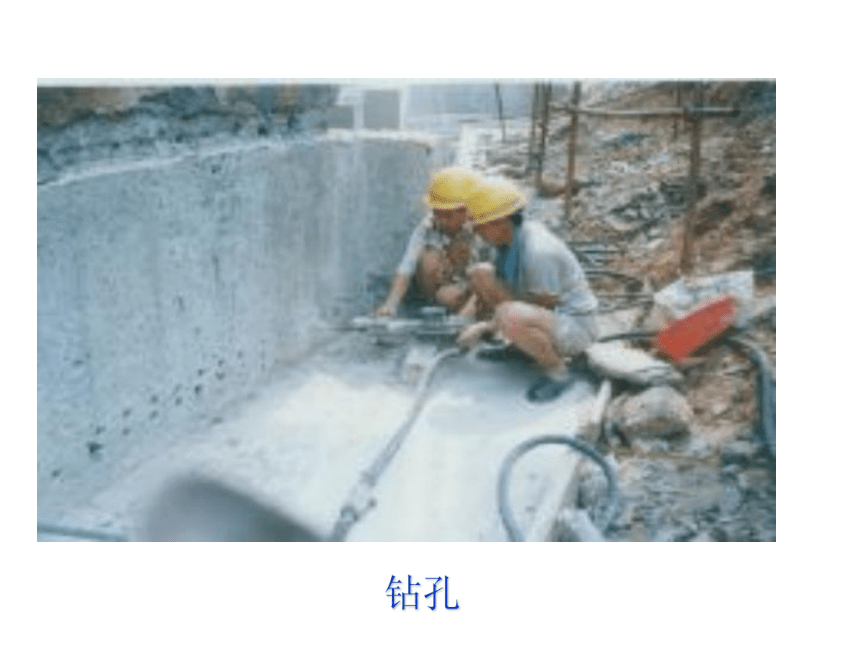

钻孔
钻孔
植筋施工工艺
3.清孔
1. 所用主要器具:空压机、毛刷。
2.钻孔孔内宜保持干燥。
4.钢筋除锈
1. 打磨出金属光泽
2. 所用主要器具:角磨机、钢丝轮片。
清孔毛刷
清孔风机
4.2.5 植筋施工
清孔
4.2.5 植筋施工
钢筋除锈
植筋施工工艺
5.胶粘剂配制
1.配胶宜采用机械搅拌，也可用细钢筋棍人工搅拌。
2. 胶应现配现用，每次配胶量不宜大于3公斤。
5.3.所用主要器具:搅拌器、容器、衡器、腻刀、手套。
6.植筋
植筋
植筋
植筋施工工艺
7.固化、保护
1. 3天即可锚固力大于钢筋屈服值，若固化温度5℃左右，4天锚固力可大于钢筋屈服值，且锚固力随时间延长继续增长。
2. 植筋后夏季12小时内（冬季24小时内）不得扰动钢筋，若有较大扰动宜重新植。
8.检验
1. 作拉拔试验。
2.器具：千斤顶、锚具、反力架系统
抗拔试验
钢筋拔断
