项目五
任务5.1 建筑立面图的形成与图示内容
目 录/CONTENTS
5.1.1 建筑立面图的形成
5.1.2 建筑立面图的图示内容
5.1.1 建筑立面图的形成
5.1.2 建筑立面图的图示内容
建筑立面图的形成
1
5.1.1 建筑立面图的形成

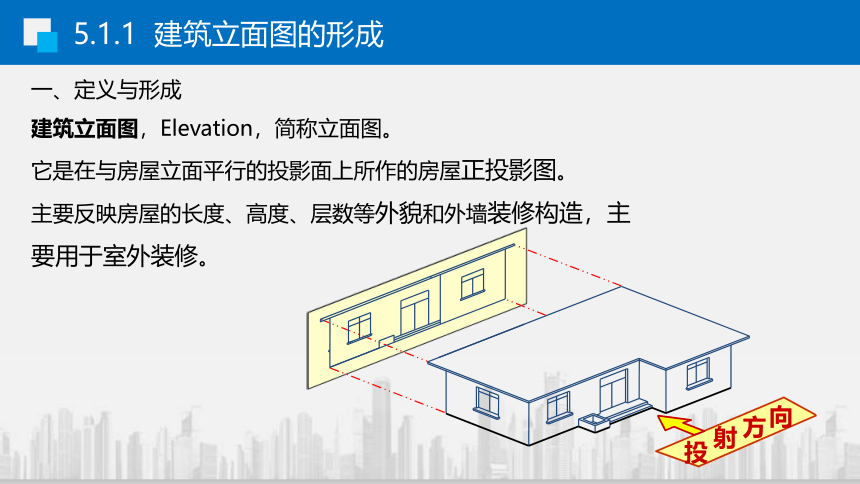

一、定义与形成
建筑立面图，Elevation，简称立面图。
它是在与房屋立面平行的投影面上所作的房屋正投影图。
主要反映房屋的长度、高度、层数等外貌和外墙装修构造，主要用于室外装修。
向
投
方
射

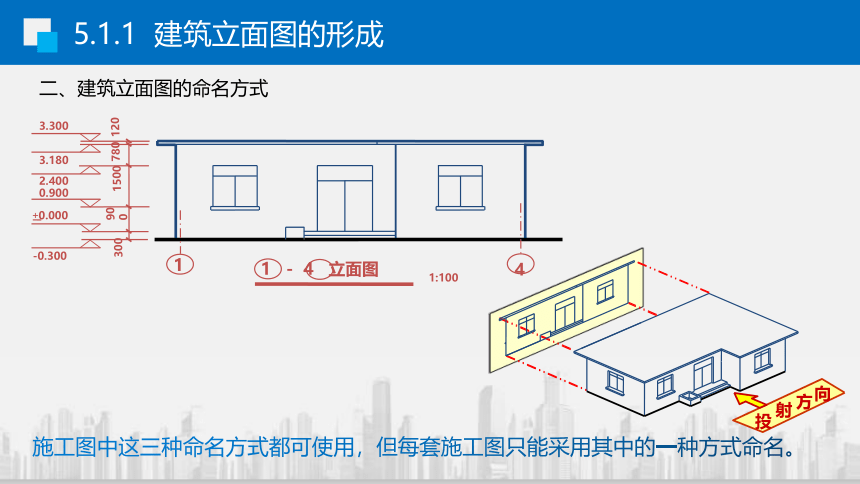

二、建筑立面图的命名方式
方式二：用朝向命名。如南立面图、北立面图、西立面图、东立面图。
方式一：用建筑平面中的首尾轴线命名。如①~⑩立面图，F~A立面图
方式三：标注各立面图的观看方向的箭头线，并用字母做编号，立面图的名称就以编号来命名，如A立面图、B立面图。
5.1.1 建筑立面图的形成
二、建筑立面图的命名方式
施工图中这三种命名方式都可使用，但每套施工图只能采用其中的一种方式命名。
向
投
方
射
1 - 4 立面图
1:100
780
120
1500
300
900
1
4
3.300
3.180
2.400
0.900
0.000
-0.300
5.1.1 建筑立面图的形成
建筑立面图的作用：
1.体型和外貌、外墙装修、门窗的形状和位置；
2、遮阳板、窗台、窗套、屋顶水箱、檐口、阳台、雨棚、雨水管、水斗、引条线、勒脚、平台、台阶、花坛等构造和配件及其部位的标高和必要尺寸；
3、计算有关预算工程量，指导房屋外部装修施工。
5.1.1 建筑立面图的形成
建筑立面图的图示内容
2
3
1
2
4
图名、比例
投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法等。
其他内容
必要的尺寸和标高等
5.1.2 建筑立面图的图示内容
立面图 1:100
白水泥粉面
浅蓝色马赛克贴面
浅红色马赛克贴面
5.1.2 建筑立面图的图示内容
图名、比例
建筑外轮廓线
墙面外轮廓线采用粗实线b绘制
窗
室外地坪
室外地坪采用特粗实线1.4b绘制
阳台
雨水管
建筑标高
外墙面装饰做法
门
本节小结
