项目六
任务6.1 建筑剖面图的形成与图示内容
目 录/CONTENTS
6.1.1 建筑剖面图的形成
6.1.2 建筑剖面图的图示内容
建筑剖面图的形成
1
一、建筑剖面图的定义
6.1.1 建筑剖面图的形成
建筑剖面图（Section plan），简称剖面图。它是假想用一铅垂剖切面将房屋剖切开后，移去靠近观察者的部分，作出剩下部分的正投影图。
剖切平面
投射方向
1-1剖面图
1:100
断面轮廓
为粗实线
断面后的可见轮廓为细实线
6.1.1 建筑剖面图的形成

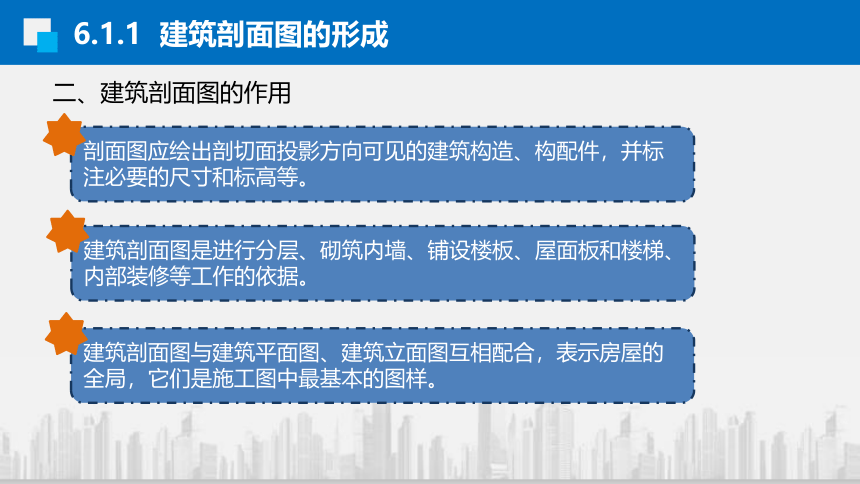

剖面图应绘出剖切面投影方向可见的建筑构造、构配件，并标注必要的尺寸和标高等。
建筑剖面图是进行分层、砌筑内墙、铺设楼板、屋面板和楼梯、内部装修等工作的依据。
建筑剖面图与建筑平面图、建筑立面图互相配合，表示房屋的全局，它们是施工图中最基本的图样。
二、建筑剖面图的作用
6.1.1 建筑剖面图的形成

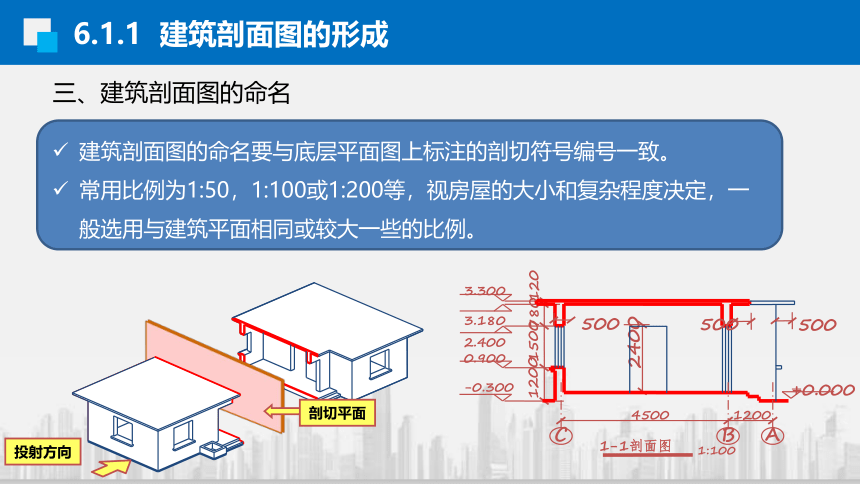

三、建筑剖面图的命名
建筑剖面图的命名要与底层平面图上标注的剖切符号编号一致。
常用比例为1:50，1:100或1:200等，视房屋的大小和复杂程度决定，一般选用与建筑平面相同或较大一些的比例。
剖切平面
1-1剖面图
1:100
4500
1200
2400
1200
1500
780
120
C
B
A
500
500
500
投射方向
-0.300
0.900
3.300
2.400
3.180
+0.000
建筑剖面图的图示内容
2
一、建筑剖面图的位置与数量
6.1.2 建筑剖面图的图示内容
二、建筑剖面图的内容
图名、比例和定位轴线
1
被剖切到的建筑构配件的断面
2
按剖视方向画出来，未剖切到的可见构配件的轮廓
3
竖直方向的尺寸和标高
4
索引符号和其他内容
5
6.1.2 建筑剖面图的图示内容
二、建筑剖面图的内容
6.1.2 建筑剖面图的图示内容
1
1
2
2
剖切符号
绘出剖切位置，剖视图方向、剖切符号编号。
6.1.2 建筑剖面图的图示内容
图名和比例要对应
定位轴线要一致
梁、板要涂黑
面线层宜可见
6.1.2 建筑剖面图的图示内容
感谢聆听
