(共12张PPT)
项目五
任务5.2 建筑立面图的识读
目 录/CONTENTS
5.2.1 建筑立面图的识读
5.2.2 案例识读
建筑立面图的识读
1

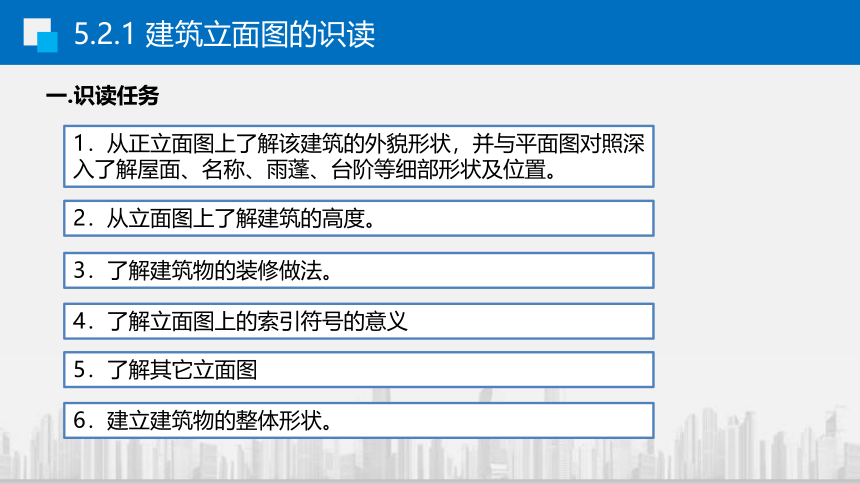

5.2.1 建筑立面图的识读
一.识读任务
1．从正立面图上了解该建筑的外貌形状，并与平面图对照深入了解屋面、名称、雨蓬、台阶等细部形状及位置。
3．了解建筑物的装修做法。
4．了解立面图上的索引符号的意义
5．了解其它立面图
6．建立建筑物的整体形状。
2．从立面图上了解建筑的高度。
案例识读
2

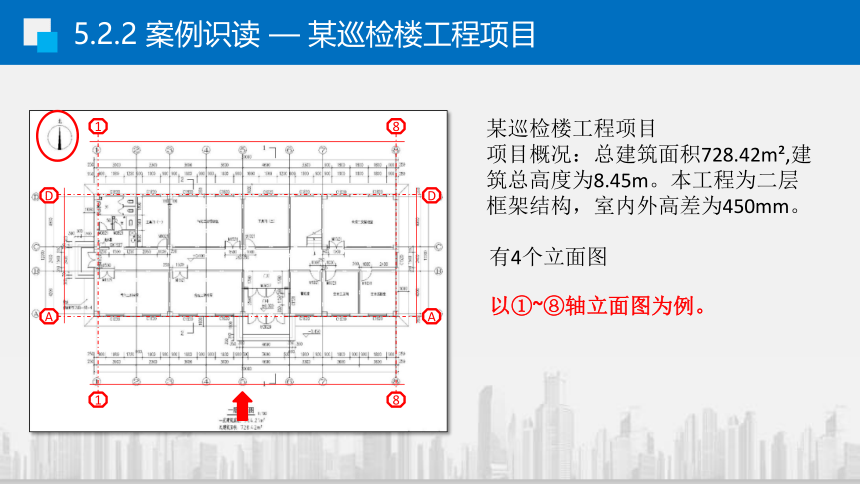

5.2.2 案例识读 — 某巡检楼工程项目
某巡检楼工程项目
项目概况：总建筑面积728.42m ,建筑总高度为8.45m。本工程为二层框架结构，室内外高差为450mm。
1
8
1
8
D
A
D
A
以①~⑧轴立面图为例。
有4个立面图
图名、比例
建筑外轮廓
室外地坪
门
雨棚
雨棚
门
雨水斗
雨水管
5.2.2 案例识读 — 某巡检楼工程项目
尺寸标注
外部尺寸包括三道尺寸线
第一道：细部尺寸（窗高和窗台高）
第二道：层高和室内外地面高差
第三道：建筑高度
5.2.2 案例识读 — 某巡检楼工程项目
第三道尺寸
第二道尺寸
第一道尺寸
细部尺寸
5.2.2 案例识读 — 某巡检楼工程项目
外墙装饰做法1—灰色面包石
外墙装饰做法2—米黄色外墙漆
外墙装饰做法3—引条线
5.2.2 案例识读 — 某巡检楼工程项目
5.2.2 案例识读 — 某巡检楼工程项目
感谢聆听
