项目六
任务6.4 建筑断面图
目 录/CONTENTS
6.4.1 建筑断面图的定义
6.4.2 建筑断面图的分类
6.4.3 与建筑剖面图的区别
建筑断面图的定义
1

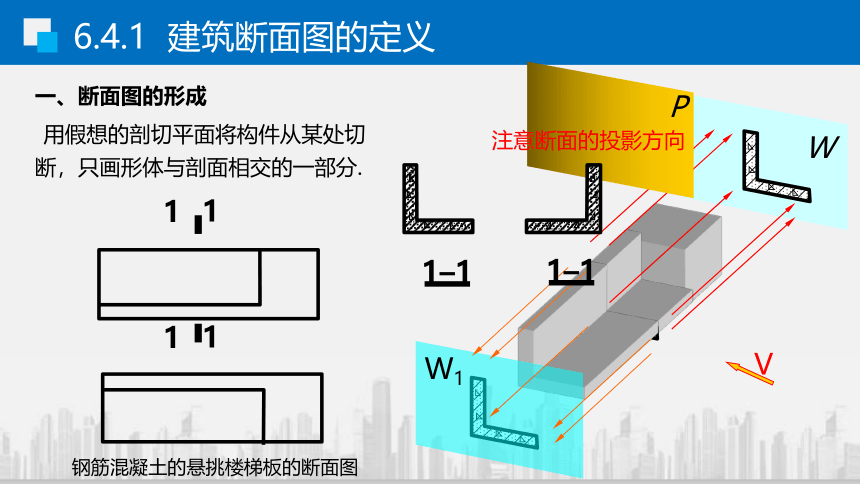

6.4.1 建筑断面图的定义
一、断面图的形成
用假想的剖切平面将构件从某处切断，只画形体与剖面相交的一部分.
W
钢筋混凝土的悬挑楼梯板的断面图
1
1
1–1
P
V
W1
1–1
1
1
注意断面的投影方向
建筑断面图的分类
2
6.4.2 建筑断面图的分类
将形体某一部分剖切后所形成的断面移画于主投影面的一侧。
断面图的轮廓线要画粗实线，轮廓线内画图例符号。
断面图在形体投影附近，也可适当放大
1-1
2-2
3-3
1
2
3
1
2
3
断面
剖切位置线
向下投射
（一）移出断面
6.4.2 建筑断面图的分类
将断面图直接画于投影图中，二者重合在一起。
重合断面图不画剖切符号。
重合断面图的比例与原投影图比例一致。
轮廓线可能是闭合的，有可能是不闭合的，当不闭合应于断面图的内侧加画图例符号。
（二）重合断面图
6.4.2 建筑断面图的分类
（三）中断断面图
中断断面图
工字钢梁
屋架杆件的中断断面图
对于单一的长向杆件，也可以在杆件投影图的某一处用折断线断开，将断面图画于其中，不画剖切符号。
与建筑剖面图的区别
3
6.4.3 与建筑剖面图的区别
断面图只需要画出与剖切面形体相交的部分，而剖面图看得见应则应全画出。
两者剖切符号不一样，断面图只画位置，不画方向。
1
1
1
1
剖面图
断面图
表示剖切方向
无方向
6.4.3 与建筑剖面图的区别
2
2
（雨蓬挑出宽度与第一级台阶踢面平齐）
1
1
雨蓬、台阶的断面图
6.4.3 与建筑剖面图的区别
（雨蓬挑出宽度与第一级台阶踢面平齐）
2
2
1
1
1-1断面图
2-2剖面图
感谢聆听
