(共19张PPT)

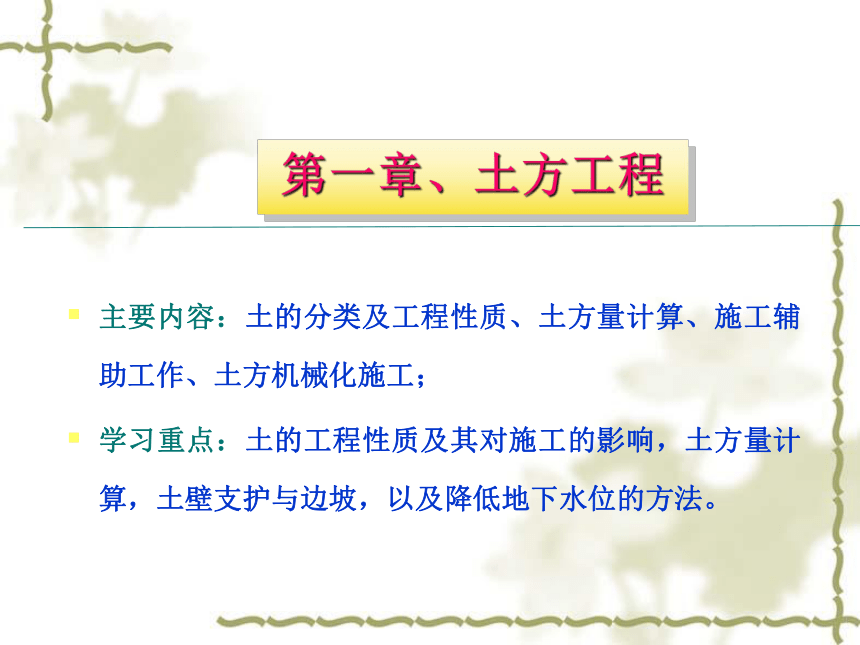

第一章、土方工程
主要内容：土的分类及工程性质、土方量计算、施工辅助工作、土方机械化施工；
学习重点：土的工程性质及其对施工的影响，土方量计算，土壁支护与边坡，以及降低地下水位的方法。

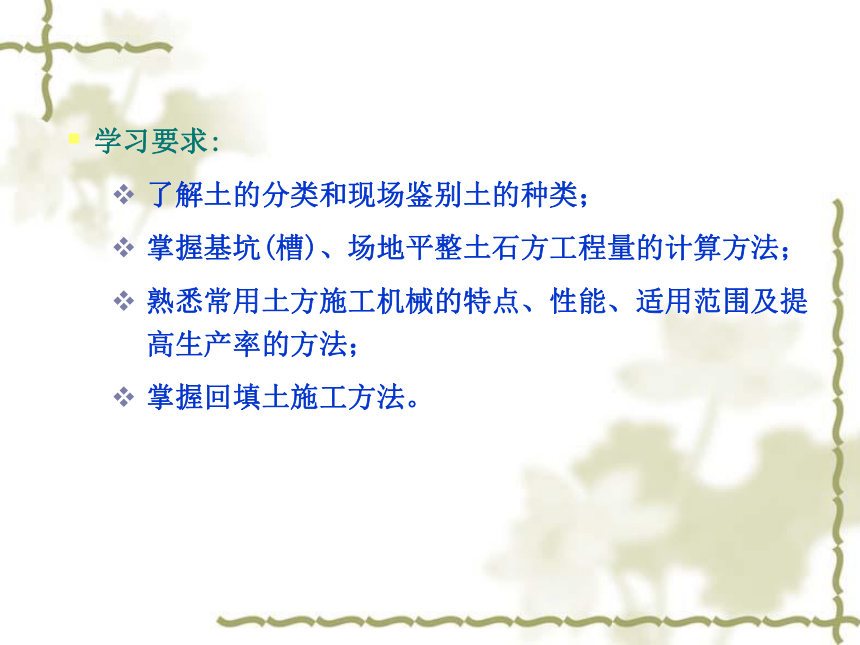

学习要求:
了解土的分类和现场鉴别土的种类；
掌握基坑(槽)、场地平整土石方工程量的计算方法；
熟悉常用土方施工机械的特点、性能、适用范围及提高生产率的方法；
掌握回填土施工方法。

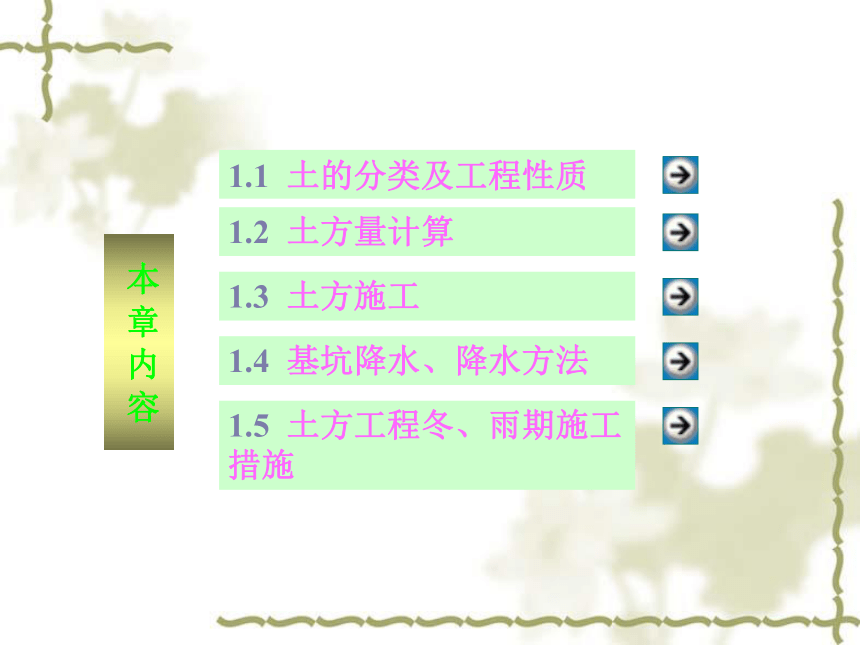

1.1 土的分类及工程性质
1.2 土方量计算
1.3 土方施工
1.5 土方工程冬、雨期施工 措施
1.4 基坑降水、降水方法
本 章 内 容

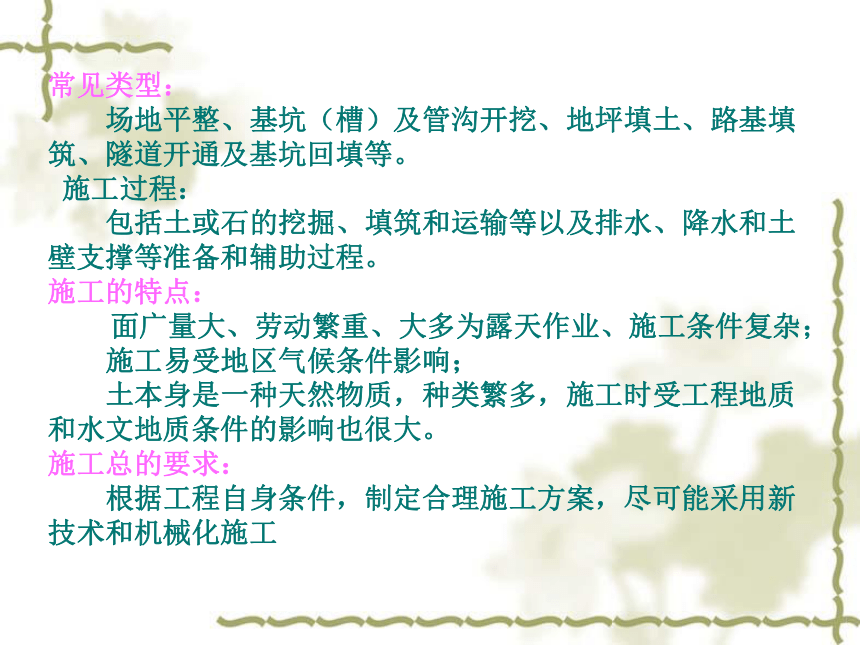

常见类型：
场地平整、基坑（槽）及管沟开挖、地坪填土、路基填筑、隧道开通及基坑回填等。
施工过程：
包括土或石的挖掘、填筑和运输等以及排水、降水和土壁支撑等准备和辅助过程。
施工的特点：
面广量大、劳动繁重、大多为露天作业、施工条件复杂；
施工易受地区气候条件影响；
土本身是一种天然物质，种类繁多，施工时受工程地质和水文地质条件的影响也很大。
施工总的要求：
根据工程自身条件，制定合理施工方案，尽可能采用新技术和机械化施工

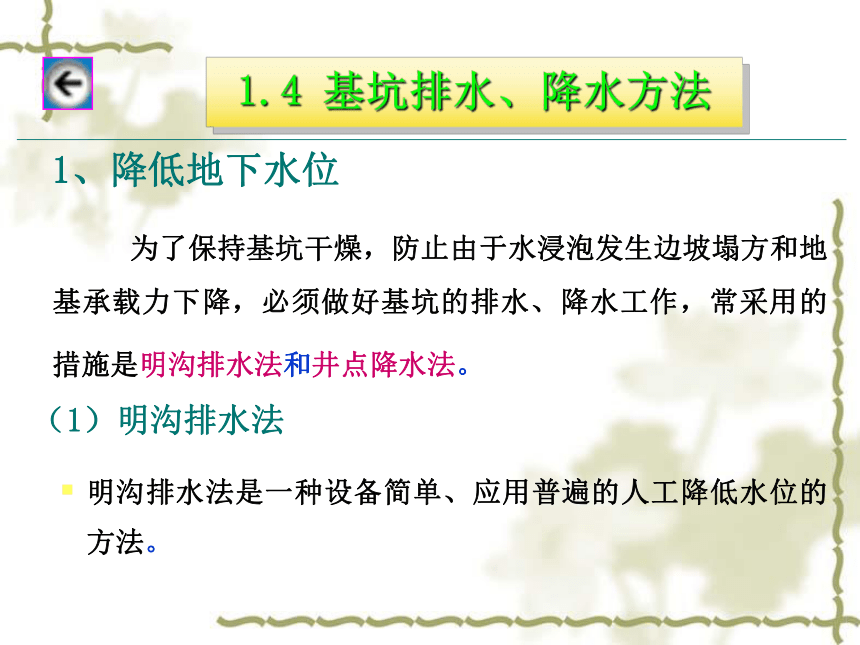

为了保持基坑干燥，防止由于水浸泡发生边坡塌方和地基承载力下降，必须做好基坑的排水、降水工作，常采用的措施是明沟排水法和井点降水法。
1、降低地下水位
（1）明沟排水法
明沟排水法是一种设备简单、应用普遍的人工降低水位的方法。
1.4 基坑排水、降水方法

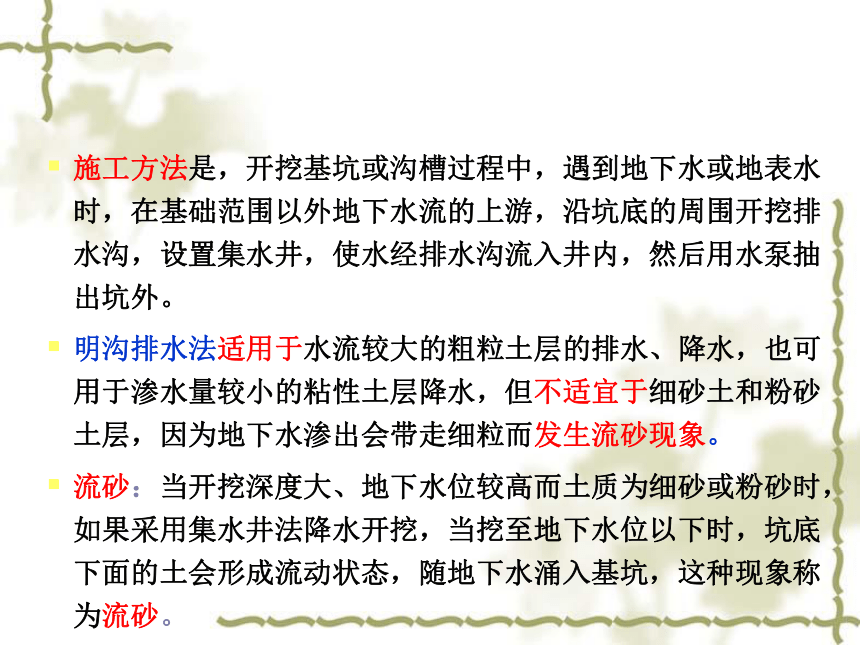

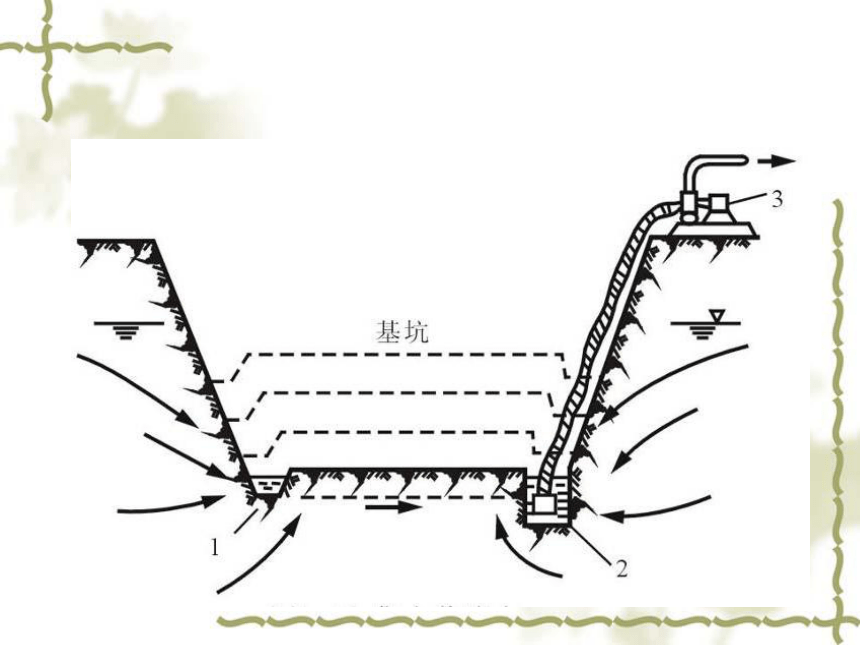

施工方法是，开挖基坑或沟槽过程中，遇到地下水或地表水时，在基础范围以外地下水流的上游，沿坑底的周围开挖排水沟，设置集水井，使水经排水沟流入井内，然后用水泵抽出坑外。
明沟排水法适用于水流较大的粗粒土层的排水、降水，也可用于渗水量较小的粘性土层降水，但不适宜于细砂土和粉砂土层，因为地下水渗出会带走细粒而发生流砂现象。
流砂：当开挖深度大、地下水位较高而土质为细砂或粉砂时，如果采用集水井法降水开挖，当挖至地下水位以下时，坑底下面的土会形成流动状态，随地下水涌入基坑，这种现象称为流砂。
如果土层中产生局部流砂现象，应采取减小动水压力的处理措施，使坑底土颗粒稳定，不受水压干扰。其方法有：
如条件许可，尽量安排枯水期施工，使最高地下水位不高于坑底0.5m；
水中挖土时，不抽水或减少抽水，保持坑内水压与地下水压基本平衡；
采用井点降水法、打板桩法、地下连续墙法防止流砂产生。
井点降水：基坑开挖前，在基坑四周预先埋设一定数量的滤水管(井)，在基坑开挖前和开挖过程中，利用抽水设备不断抽出地下水，使地下水位降到坑底以下，直至土方和基础工程施工结束为止。
井点降水有两类：一类为轻型井点；另一类为管井点。
对不同的土质应采用不同的降水形式，
（2）井点降水法
(1) 轻型井点
轻型井点(如图所示)就是沿基坑周围或一侧以一定间距将井点管(下端为滤管)埋入蓄水层内，井点管上部与总管连接，利用抽水设备将地下水经滤管进入井管，经总管不断抽出，从而将地下水位降至坑底以下。
轻型井点法适用于土壤的渗透系数为0.1～50m/d的土层中；降低水位深度：一级轻型井点3～6m，二级井点可达6～9m。
轻型井点设备由管路系统和抽水设备组成。管路系统包括滤管、井点管、弯联管及总管等。 滤管(如图所示)为进水设备，其构造是否合理对抽水设备影响很大。
轻型井点的布置
当基坑或沟槽宽度小于6m，水位降低深度不超过5m时，可用单排线状井点布置在地下水流的上游一侧，两端延伸长度一般不小于沟槽宽度。
如宽度大于6m或土质不定，渗透系数较大时，宜用双排井点，面积较大的基坑宜用环状井点；为便于挖土机械和运输车辆出入基坑，可不封闭，布置为U形环状井点。
当一级井点系统达不到降水深度时，可采用二级井点。
轻型井点的安装
轻型井点的施工分为准备工作及井点系统安装。
准备工作包括井点设备、动力、水泵及必要材料准备，排水沟的开挖，附近建筑物的标高监测以及防止附近建筑沉降的措施等。
埋设井点系统的顺序：根据降水方案放线、挖管沟、布设总管、冲孔、下井点管、埋砂滤层、粘土封口、弯联管连接井点管与总管、安装抽水设备、试抽。
井点管的埋设一般用水冲法施工，分为冲孔和埋管两个过程 。
轻型井点使用
轻型井点运行后，应保证连续不断地抽水。
井点淤塞，一般可以通过听管内水流声响、手摸管壁感到有振动、手触摸管壁有冬暖夏凉的感觉等简便方法检查。
地下基础工程(或构筑物)竣工并进行回填土后，停机拆除井点排水设备。
