项目9 建筑节能工程
项目9 建筑节能工程

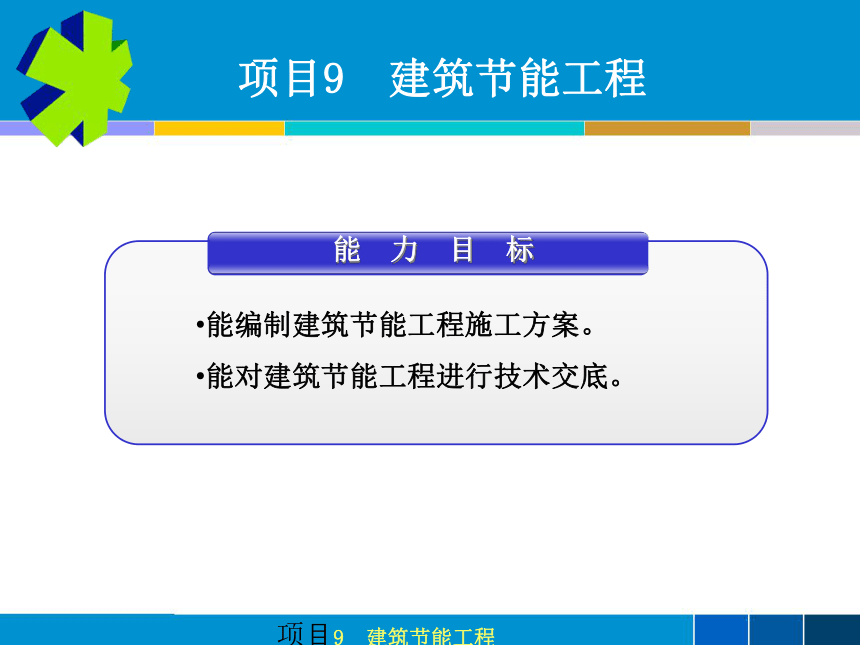

能 力 目 标
能编制建筑节能工程施工方案。
能对建筑节能工程进行技术交底。
项目9 建筑节能工程
项目9 建筑节能工程

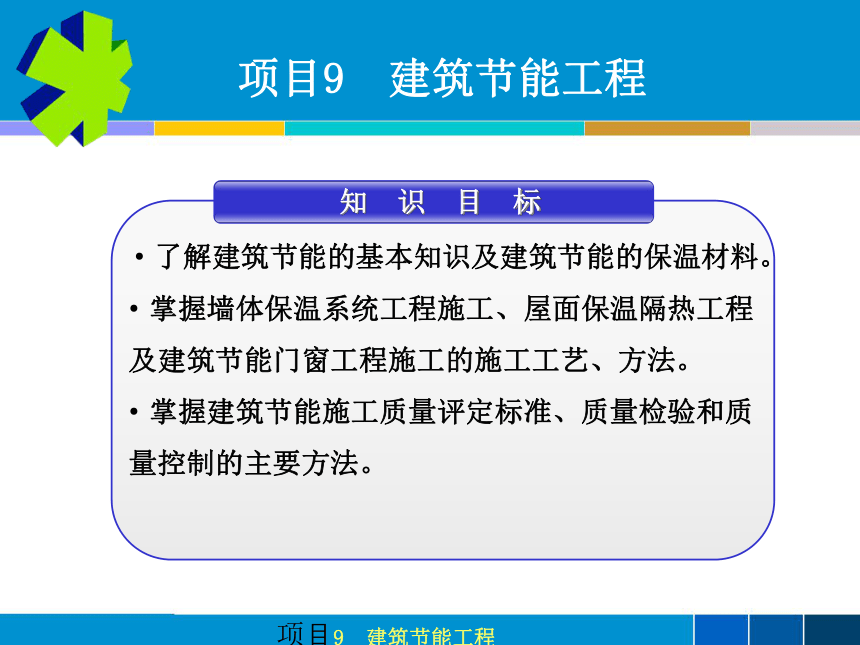

知 识 目 标
了解建筑节能的基本知识及建筑节能的保温材料。
掌握墙体保温系统工程施工、屋面保温隔热工程及建筑节能门窗工程施工的施工工艺、方法。
掌握建筑节能施工质量评定标准、质量检验和质量控制的主要方法。
项目9 建筑节能工程
项目9 建筑节能工程

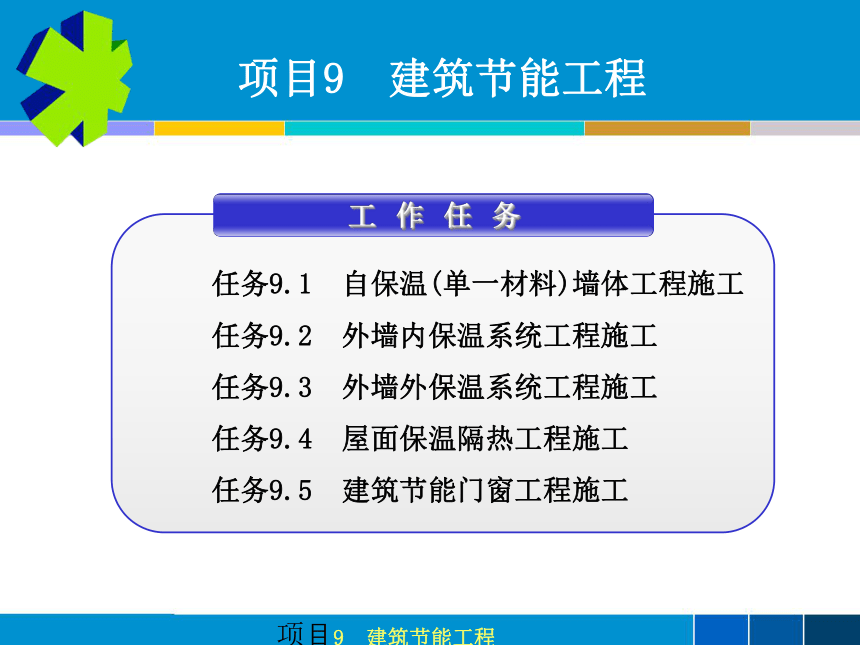

工 作 任 务
任务9.1 自保温(单一材料)墙体工程施工
任务9.2 外墙内保温系统工程施工
任务9.3 外墙外保温系统工程施工
任务9.4 屋面保温隔热工程施工
任务9.5 建筑节能门窗工程施工
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工

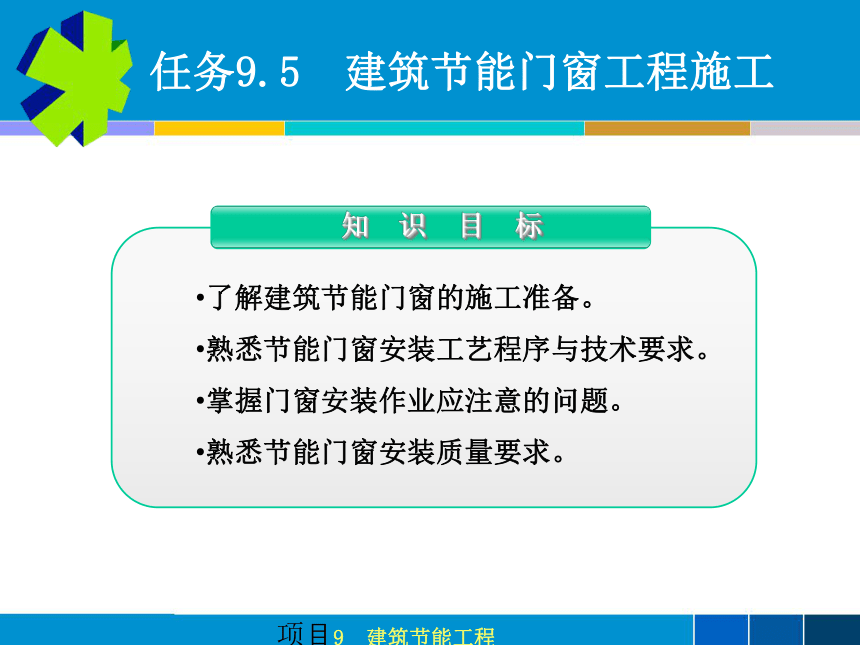

知 识 目 标
了解建筑节能门窗的施工准备。
熟悉节能门窗安装工艺程序与技术要求。
掌握门窗安装作业应注意的问题。
熟悉节能门窗安装质量要求。
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工

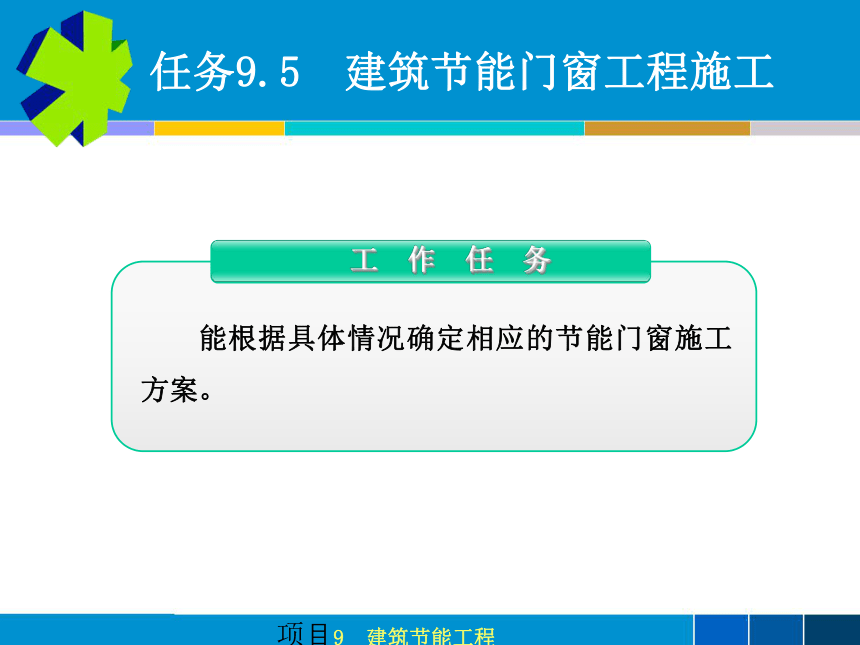

工 作 任 务
能根据具体情况确定相应的节能门窗施工方案。
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工

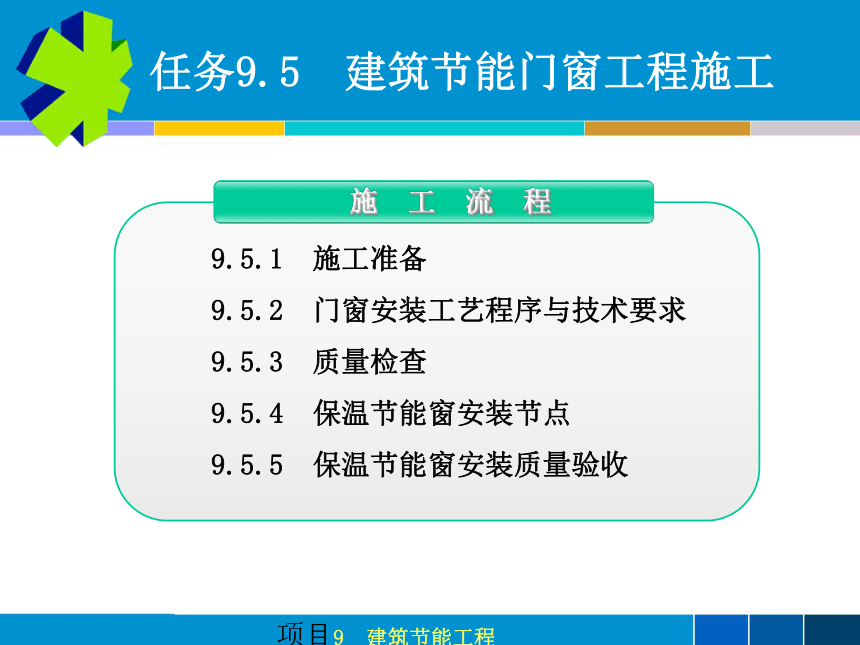

施 工 流 程
9.5.1 施工准备
9.5.2 门窗安装工艺程序与技术要求
9.5.3 质量检查
9.5.4 保温节能窗安装节点
9.5.5 保温节能窗安装质量验收
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工
9.5.1 施工准备

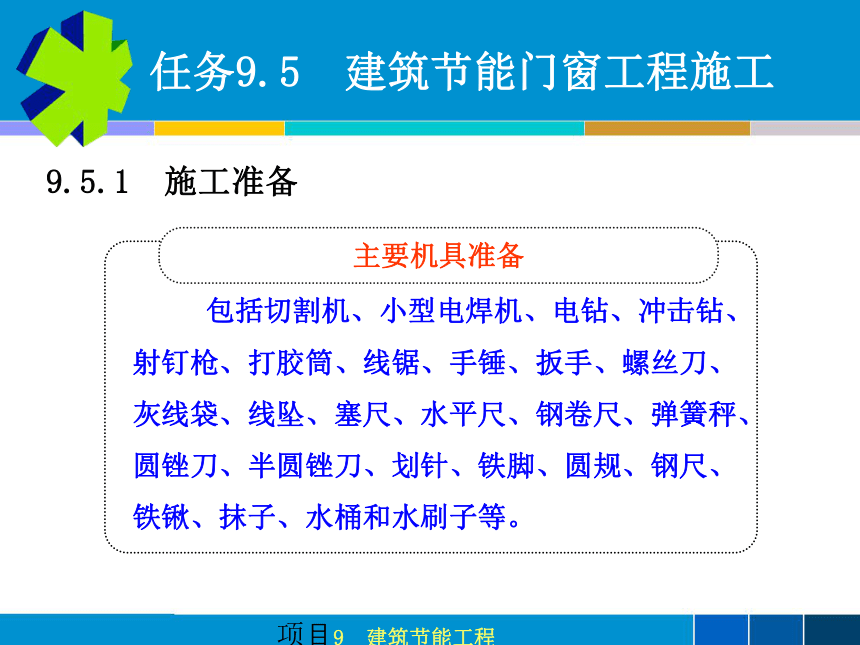

主要机具准备
包括切割机、小型电焊机、电钻、冲击钻、射钉枪、打胶筒、线锯、手锤、扳手、螺丝刀、灰线袋、线坠、塞尺、水平尺、钢卷尺、弹簧秤、圆锉刀、半圆锉刀、划针、铁脚、圆规、钢尺、铁锹、抹子、水桶和水刷子等。
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工

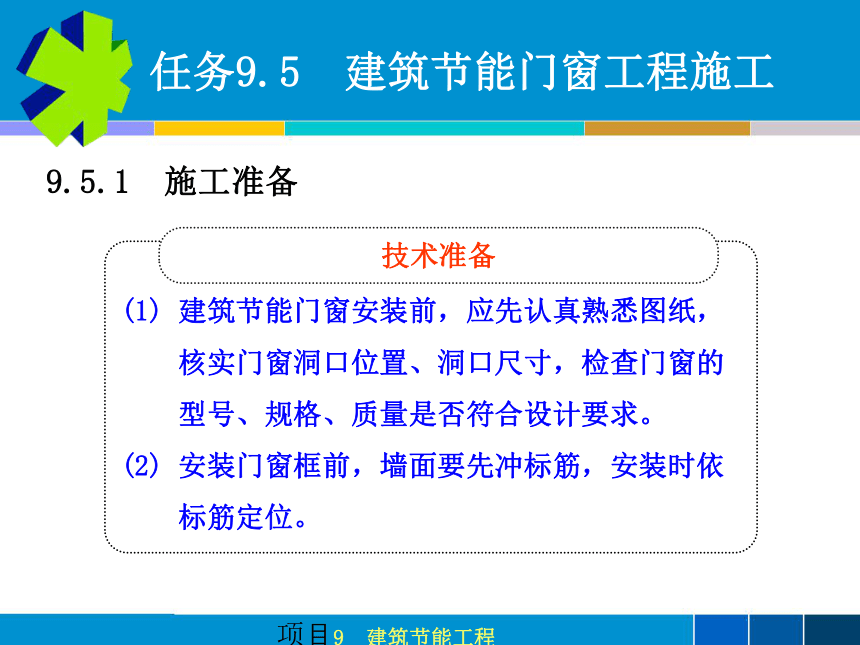

9.5.1 施工准备
技术准备
(1) 建筑节能门窗安装前，应先认真熟悉图纸，
核实门窗洞口位置、洞口尺寸，检查门窗的
型号、规格、质量是否符合设计要求。
(2) 安装门窗框前，墙面要先冲标筋，安装时依
标筋定位。
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工
9.5.1 施工准备
技术准备

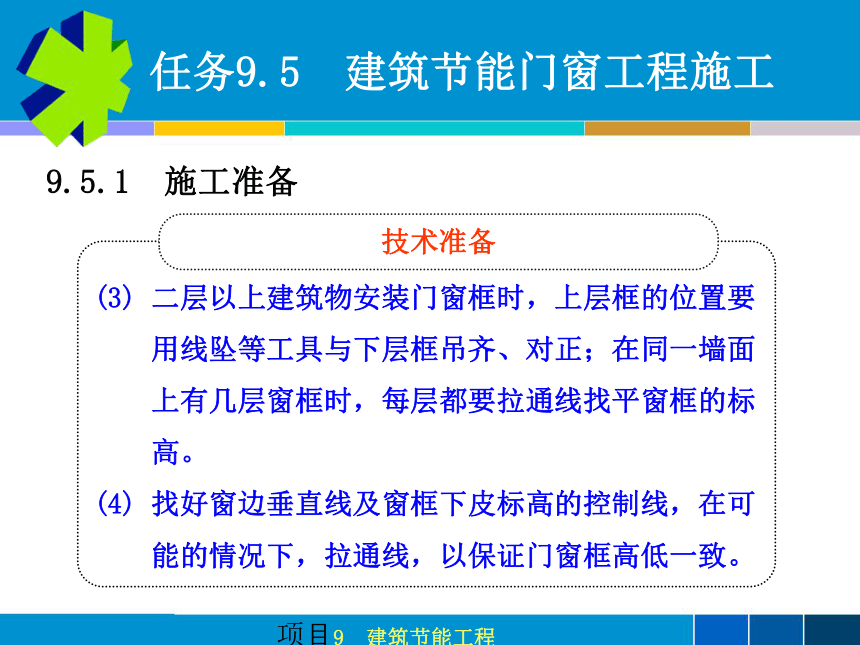

(3) 二层以上建筑物安装门窗框时，上层框的位置要
用线坠等工具与下层框吊齐、对正；在同一墙面
上有几层窗框时，每层都要拉通线找平窗框的标
高。
(4) 找好窗边垂直线及窗框下皮标高的控制线，在可
能的情况下，拉通线，以保证门窗框高低一致。
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工
9.5.1 施工准备
材料准备
(1) 建筑节能门窗的规格、型号应符合设计要
求，且应有出厂合格证。
(2) 建筑节能门窗所用的配件应与门窗型号相匹
配。
(3) 防腐材料及保温材料均应符合图纸要求，且
应有产品的出厂合格证。
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工
9.5.1 施工准备
作业条件准备
(1) 建筑节能门窗安装工程应在主体结构分部工
程验收合格后，方可进行施工。
(2) 弹出楼层轴线或主要控制线(如+50cm线)，并
对轴线、标高进行复核。
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工
9.5.1 施工准备
作业条件准备
(3) 预留铁脚孔洞或预埋铁脚的数量、尺寸已核
对无误。
(4) 门窗及其配件、辅助材料已全部运到施工现
场，数量、规格、质量完全符合设计要求。
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工
9.5.2 门窗安装工艺程序与技术要求
门窗安装是直接影响门窗使用功能、节能保温效果的一个重要环节。如安装不当即使制作再精细，质量再高的门窗也会出现各种毛病，甚至丧失使用功能变成废品。
一般门窗安装工程有带安装副框和无副框两种工艺。为了兼顾门窗洞口墙体保温施工和门窗安装质量，如果工程条件允许应尽量采用有副框安装。
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工
9.5.2 门窗安装工艺程序与技术要求
图9-12 建筑门窗无副框安装工艺流程
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工
9.5.2 门窗安装工艺程序与技术要求
图9-13 建筑门窗带副框安装工艺流程
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工
9.5.3 质量检查
墙体门窗洞口质量检查
(1) 门窗安装应采用预留洞口安装，不得采用边
安装边砌口或先安装后砌口的施工方法。
(2) 门窗应在墙体湿作业完工且硬化后进行，当
需要在湿作业前进行时，应采取保护措施。
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工
9.5.3 质量检查
墙体门窗洞口质量检查
(3) 在建筑施工部门配合下确定门窗安装基准线。
(4) 组合窗的洞口应在门窗拼装的对应位置设预埋
件或预留洞口。
(5) 门窗的洞口防水处理。
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工
9.5.3 质量检查
门窗安装作业应注意的问题
(1) 门窗搬运时应注意将门窗产品按编号搬运到
相应的楼层。
(2) 安装方法选择与要求。门窗一般有两种固定
方法：一是固定件安装；二是直连法安装。
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工
9.5.3 质量检查
门窗安装作业应注意的问题
(3) 窗框安装固定应在窗框装入洞口时(或副框入
洞口时)，将其上、下框中线和底线与洞口中
线和底线对齐。
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工
9.5.3 质量检查
图9-14 窗框在洞口厚度方向的安装位置
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工
9.5.3 质量检查
门窗安装作业应注意的问题
(4) 在位置确认无误后，调整窗框在洞口内“三
维”方向的垂直度和水平度，其允许偏差应
符合门窗安装质量要求。
(5) 门的安装。
(6) 门窗扇安装。
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工
9.5.4 保温节能窗安装节点
图9-15 保温砌块外墙
项目9 建筑节能工程
任务9.5 建筑节能门窗工程施工
9.5.5 保温节能窗安装质量验收
塑料门窗、玻璃钢门窗安装质量验收
断桥铝合金保温节能窗安装质量验收
建筑门窗工程验收通用规定
