墙体认知
目 录/CONTENTS
01 分类
02 组成
分 类
01
01.分类

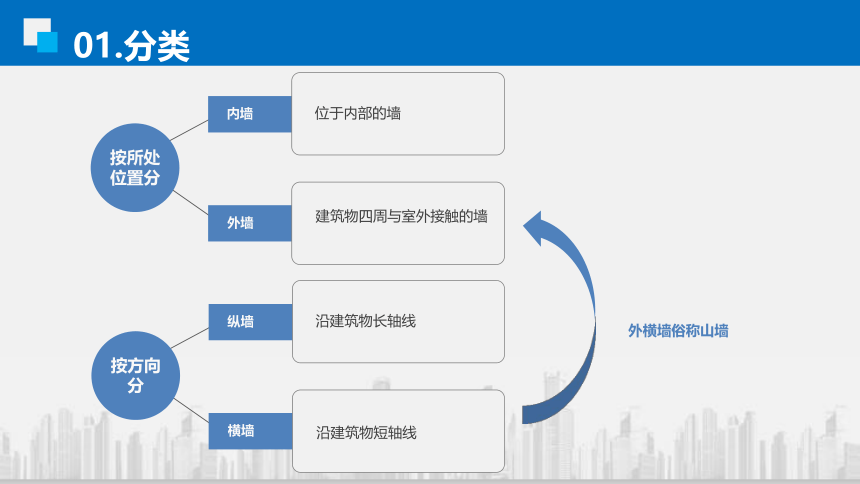

内墙
外墙
按所处位置分
建筑物四周与室外接触的墙
位于内部的墙

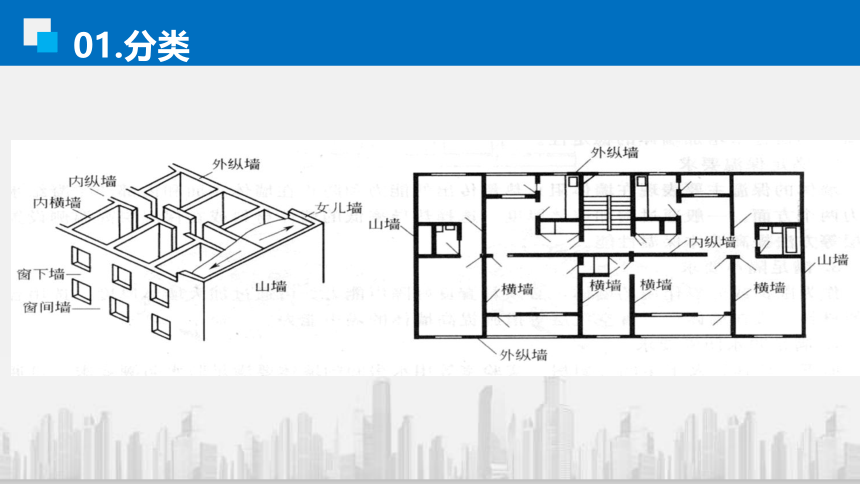

纵墙
横墙
按方向分
沿建筑物短轴线
沿建筑物长轴线
外横墙俗称山墙
01.分类
01.分类

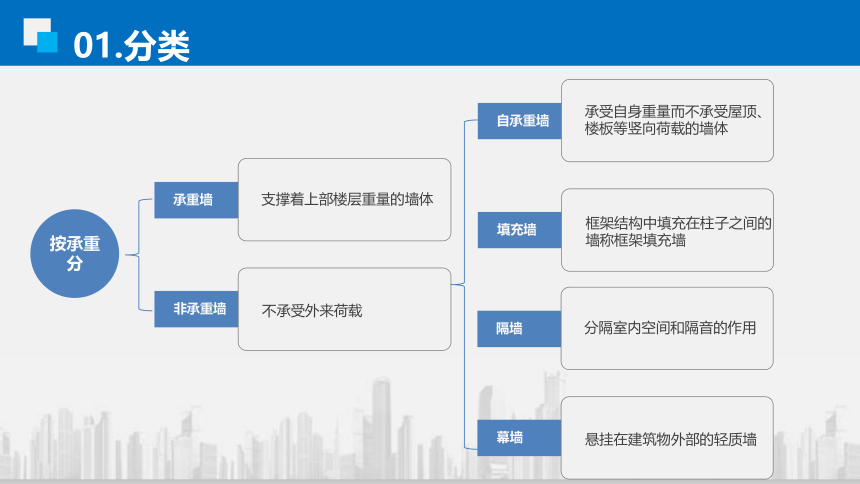

承重墙
非承重墙
按承重分
不承受外来荷载
支撑着上部楼层重量的墙体
自承重墙
填充墙
框架结构中填充在柱子之间的
墙称框架填充墙
承受自身重量而不承受屋顶、
楼板等竖向荷载的墙体
隔墙
幕墙
悬挂在建筑物外部的轻质墙
分隔室内空间和隔音的作用
01.分类
01.分类
按材料分
砖墙
石材墙
乱石墙、整石墙等
普通黏土砖、黏土多孔砖、黏土空心砖、 灰砂砖、焦渣砖等
砌块墙
板材墙
钢筋混凝土板材、加气混凝土板材、玻璃幕墙、金属幕墙等
加气混凝土砌块、混凝土空心小砌块
01.分类
■砖墙
■石材墙
01.分类
■混凝土砌块墙
■板材墙
组成
02
02.组成
按材料分
实心砖、多孔砖和空心砖等
粘土砖、炉渣砖、灰砂砖等
按生产形式分
⑴、砖
砖的标号: MU30、MU25、 MU20、MU15、MU10、MU7.5
Mu：“砌块”强度等级，即抗压MPa数
02.组成
■实心粘土砖
■多孔粘土砖
02.组成
■粉煤灰硅酸盐砌块
■混凝土空心砌块
02.组成
水泥砂浆
水泥+石灰膏+砂+水 常用级配1：1：4、1：1：6
水泥+砂+水 常用级配1：2、1：3
混合砂浆
⑵、砂浆
砂浆：是砌体的胶结材料，由胶凝材料（水泥、石灰）和填充料（砂、
矿渣、石 屑等）混合加水搅拌而成。
石灰砂浆
石灰膏+砂+水
02.组成
砂浆作用：砖块需经砂浆砌筑成墙体，使其传力均匀、
砂浆还起着嵌缝的作用，能提高墙体的防寒、
隔热和隔声的能力，砌筑砂浆要求有一定的
强度，以保证墙体的承载能力，同时还要求
适当的稠度和保水性，方便施工。
砂浆强度：M0.4、M1、M2.、,M5、M7.5、M10、M15
⑵、砂浆
感谢聆听
