项目9 建筑节能工程
项目9 建筑节能工程

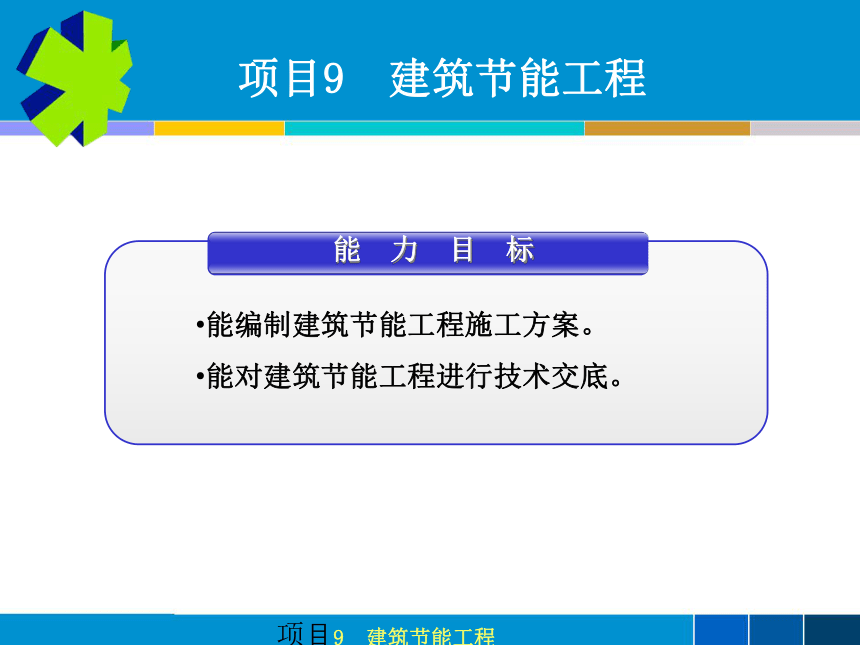

能 力 目 标
能编制建筑节能工程施工方案。
能对建筑节能工程进行技术交底。
项目9 建筑节能工程
项目9 建筑节能工程

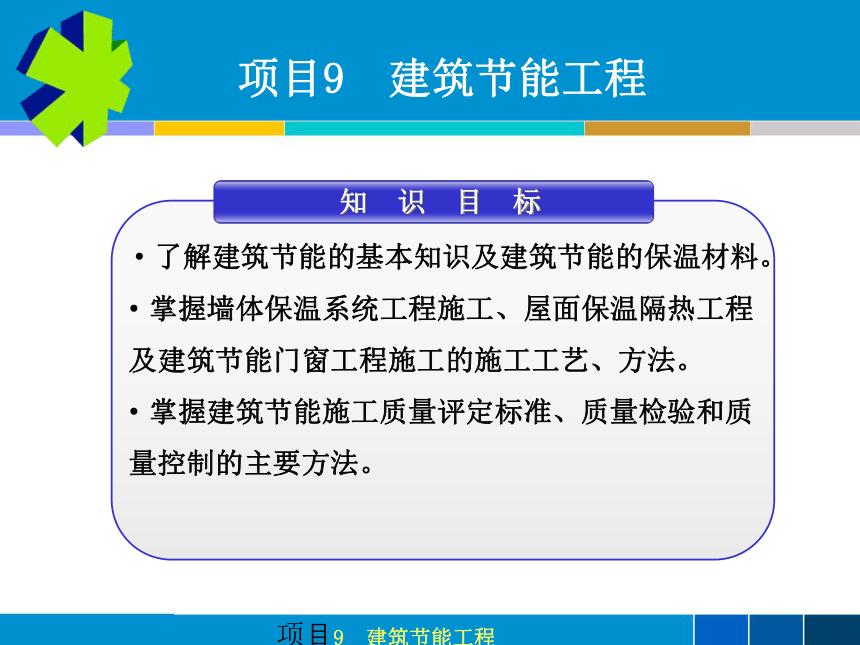

知 识 目 标
了解建筑节能的基本知识及建筑节能的保温材料。
掌握墙体保温系统工程施工、屋面保温隔热工程及建筑节能门窗工程施工的施工工艺、方法。
掌握建筑节能施工质量评定标准、质量检验和质量控制的主要方法。
项目9 建筑节能工程
项目9 建筑节能工程

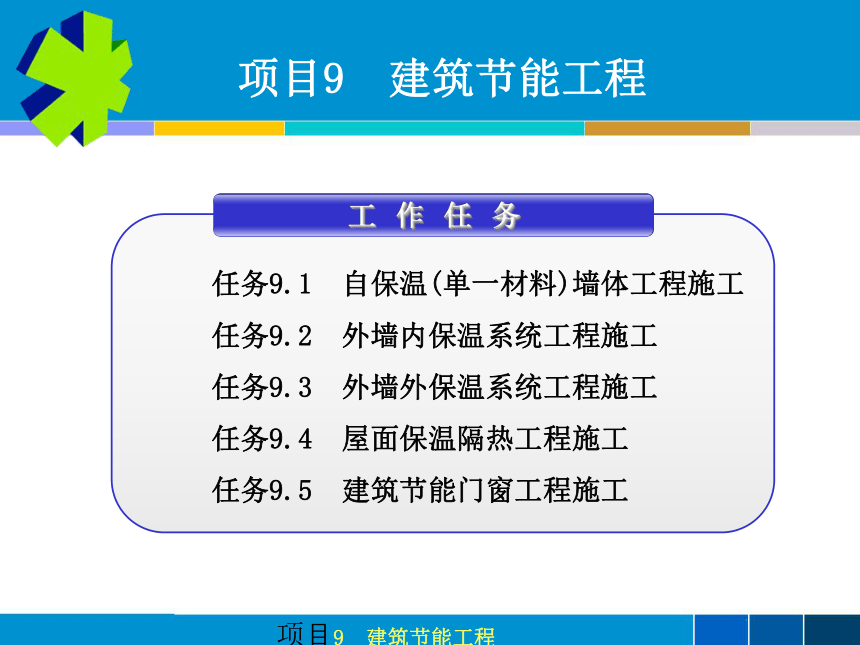

工 作 任 务
任务9.1 自保温(单一材料)墙体工程施工
任务9.2 外墙内保温系统工程施工
任务9.3 外墙外保温系统工程施工
任务9.4 屋面保温隔热工程施工
任务9.5 建筑节能门窗工程施工
项目9 建筑节能工程
任务9.2 外墙内保温系统工程施工

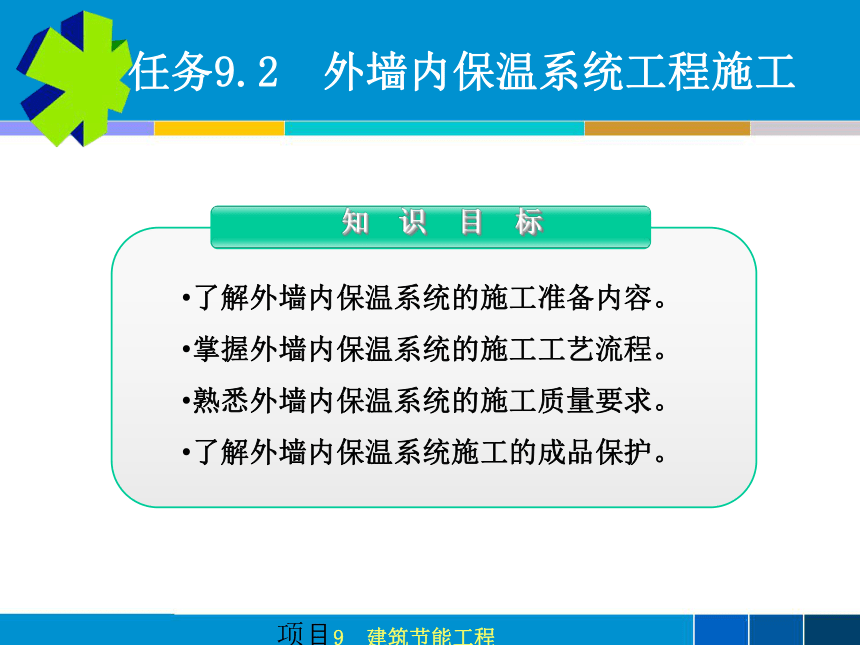

知 识 目 标
了解外墙内保温系统的施工准备内容。
掌握外墙内保温系统的施工工艺流程。
熟悉外墙内保温系统的施工质量要求。
了解外墙内保温系统施工的成品保护。
项目9 建筑节能工程
任务9.2 外墙内保温系统工程施工

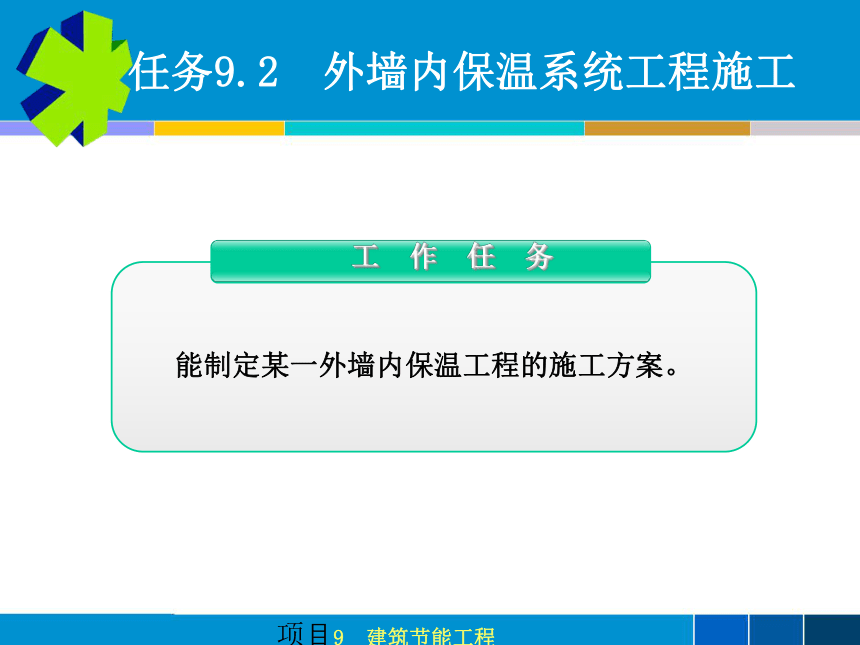

工 作 任 务
能制定某一外墙内保温工程的施工方案。
项目9 建筑节能工程
任务9.2 外墙内保温系统工程施工

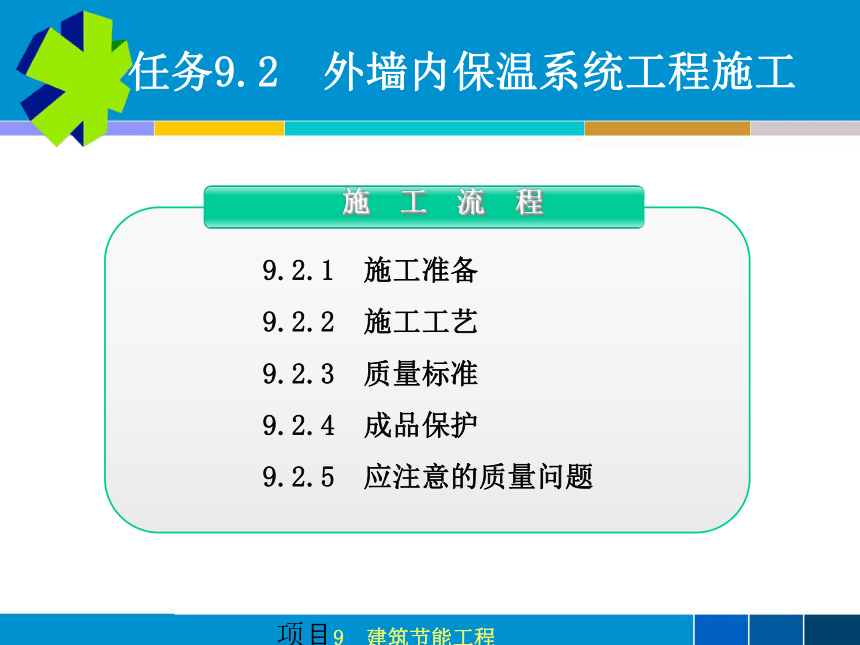

施 工 流 程
9.2.1 施工准备
9.2.2 施工工艺
9.2.3 质量标准
9.2.4 成品保护
9.2.5 应注意的质量问题
项目9 建筑节能工程
任务9.2 外墙内保温系统工程施工
9.2.1 施工准备

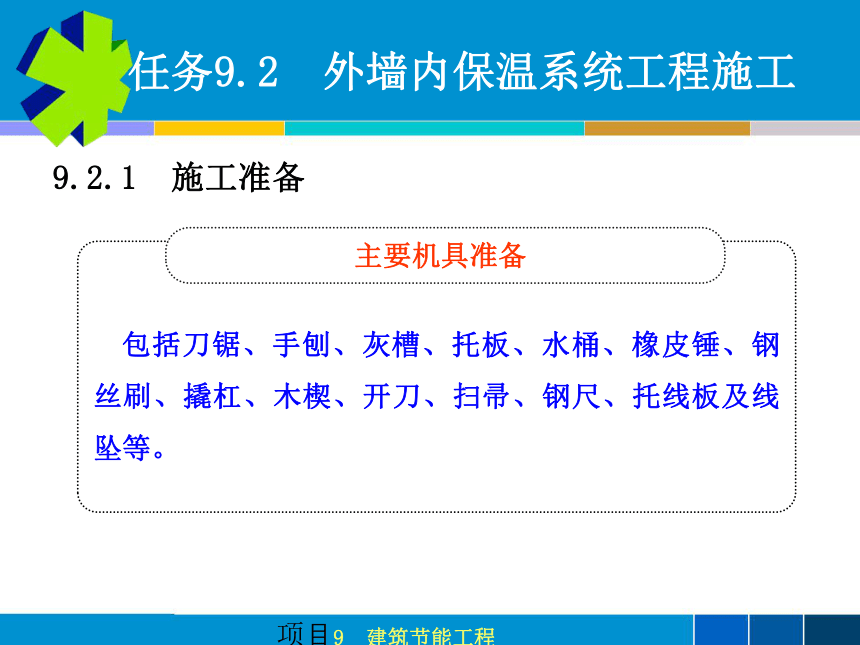

主要机具准备
包括刀锯、手刨、灰槽、托板、水桶、橡皮锤、钢丝刷、撬杠、木楔、开刀、扫帚、钢尺、托线板及线坠等。
项目9 建筑节能工程
任务9.2 外墙内保温系统工程施工
9.2.1 施工准备
材料准备
(1) 增强石膏聚苯复合保温板。
(2) 辅助材料。
1)石膏类胶粘剂 2) 聚合物砂浆型胶粘剂 3) 中碱玻纤网格布
4) 仿棉无纺布 5) 嵌缝腻子 6) 石膏腻子
项目9 建筑节能工程
任务9.2 外墙内保温系统工程施工
9.2.1 施工准备
作业条件准备
(1) 结构工程经验收合格。
(2) 标高控制线(+500mm)弹好并经预检合格。
(3) 外墙门窗框安装完，与墙体安装牢固，缝隙用砂
浆填塞密实。
项目9 建筑节能工程
任务9.2 外墙内保温系统工程施工
9.2.1 施工准备
作业条件准备
(4) 水暖及装饰工程需用的管卡、挂钩和窗帘杆卡
子等埋件留出位置或埋设完，电气工程的暗管
线、接线盒等埋设完，并应完成暗管线的穿带
线工作。
项目9 建筑节能工程
任务9.2 外墙内保温系统工程施工
9.2.1 施工准备
技术准备
(1) 编制保温板施工方案并经审批。
(2) 大面积施工前先做样板，并经监理、建设单位
及有关质量部门检查合格后，方可大面积施工。
(3) 对操作人员进行安全技术交底。
项目9 建筑节能工程
任务9.2 外墙内保温系统工程施工
9.2.2 施工工艺
施工工艺流程
施工工艺流程：基层处理→分档、弹线→配板→墙面贴饼→安装线盒、管卡、埋件→粘贴防水保温踢脚板→安装保温板→板缝处理、贴玻纤网格布→刮腻子。
项目9 建筑节能工程
任务9.2 外墙内保温系统工程施工
9.2.2 施工工艺
图9-3 增强石膏聚苯板复合外墙内保温示意图
项目9 建筑节能工程
任务9.2 外墙内保温系统工程施工
9.2.2 施工工艺
基层处理
Text in here
安装接线盒、
管卡和埋件
Text in here
配 板
Text in here
Text in here
墙面贴饼
分档、弹线
粘贴防水
保温踢脚板
安装保温板
刮腻子
项目9 建筑节能工程
任务9.2 外墙内保温系统工程施工
9.2.3 质量标准
保温板安装主要质量标准见表9-6。
保温板安装的允许偏差及检验方法见表9-7。
项目9 建筑节能工程
任务9.2 外墙内保温系统工程施工
9.2.4 成品保护
(1) 保温板安装后，对墙角、窗台等部位及时做护角保
护，防止损坏棱角。
(2) 施工中各专业工种应紧密配合，做好预留、预埋，减
少剔凿。
(3) 安装埋件应在保温板胶粘剂硬化后进行，且应用电钻
钻孔，严禁随意剔凿开洞。
(4) 施工期间应采取有效措施，防止水浸湿保温墙面。
项目9 建筑节能工程
任务9.2 外墙内保温系统工程施工
9.2.5 应注意的质量问题
(1) 增强石膏聚苯复合保温板必须是已烘干基本完成收缩
变形的产品，未经烘干的湿板不得使用，以防止板裂
缝和变形。
(2) 注意增强石膏聚苯复合板的运输和保管。
(3) 板缝开裂是目前的质量通病。
