(共17张PPT)
项目9 建筑节能工程
项目9 建筑节能工程

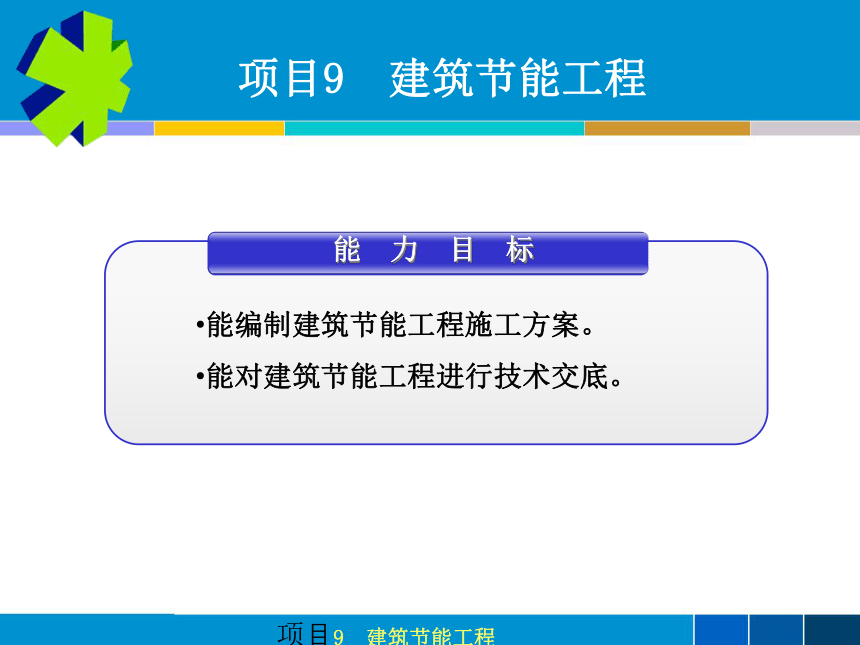

能 力 目 标
能编制建筑节能工程施工方案。
能对建筑节能工程进行技术交底。
项目9 建筑节能工程
项目9 建筑节能工程

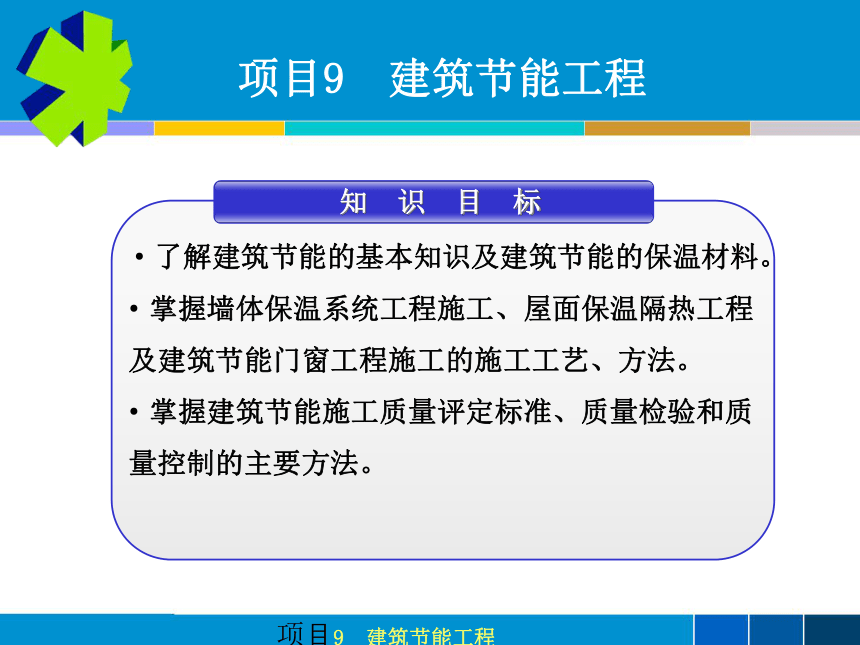

知 识 目 标
了解建筑节能的基本知识及建筑节能的保温材料。
掌握墙体保温系统工程施工、屋面保温隔热工程及建筑节能门窗工程施工的施工工艺、方法。
掌握建筑节能施工质量评定标准、质量检验和质量控制的主要方法。
项目9 建筑节能工程
项目9 建筑节能工程

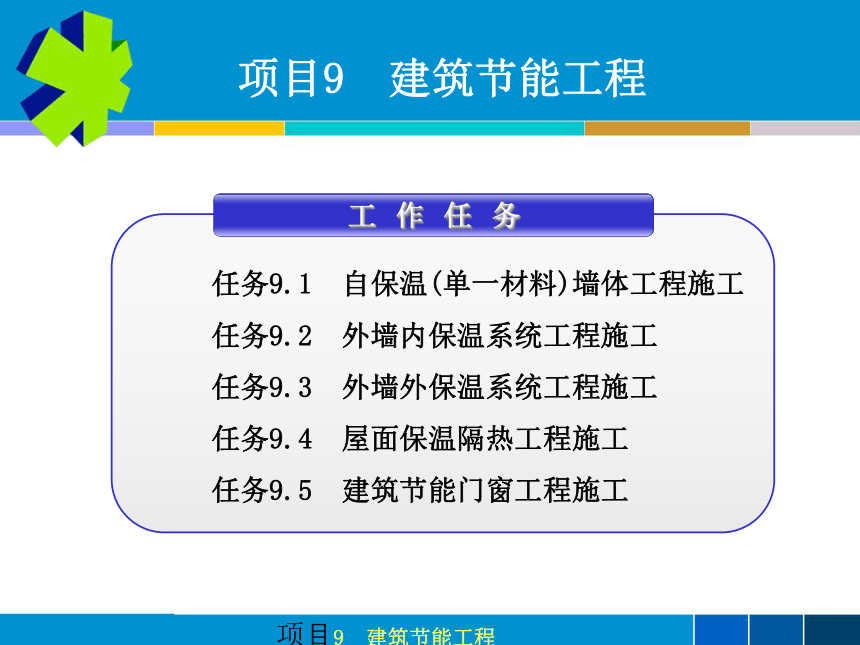

工 作 任 务
任务9.1 自保温(单一材料)墙体工程施工
任务9.2 外墙内保温系统工程施工
任务9.3 外墙外保温系统工程施工
任务9.4 屋面保温隔热工程施工
任务9.5 建筑节能门窗工程施工
项目9 建筑节能工程
任务9.3 外墙外保温系统工程施工

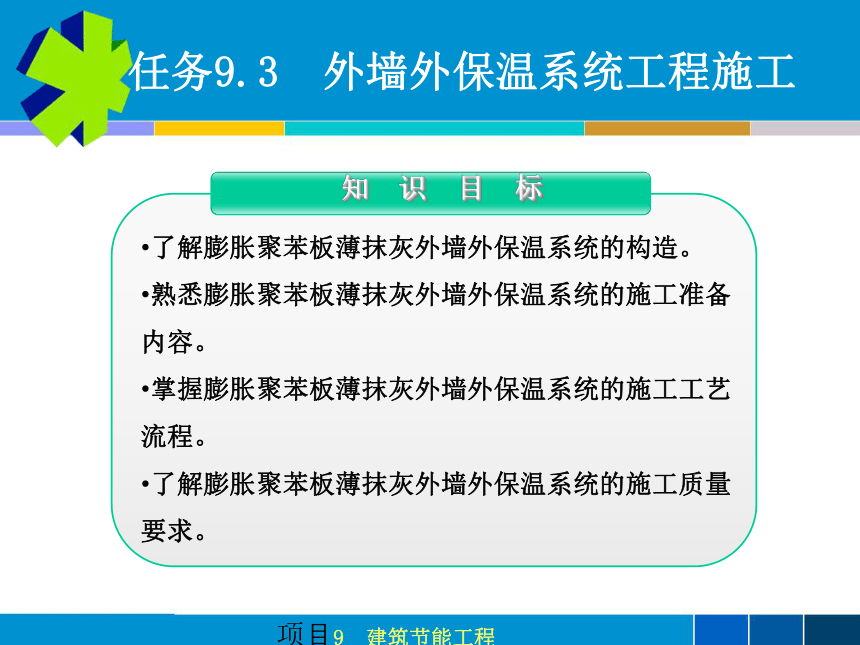

知 识 目 标
了解膨胀聚苯板薄抹灰外墙外保温系统的构造。
熟悉膨胀聚苯板薄抹灰外墙外保温系统的施工准备内容。
掌握膨胀聚苯板薄抹灰外墙外保温系统的施工工艺流程。
了解膨胀聚苯板薄抹灰外墙外保温系统的施工质量要求。
项目9 建筑节能工程
任务9.3 外墙外保温系统工程施工

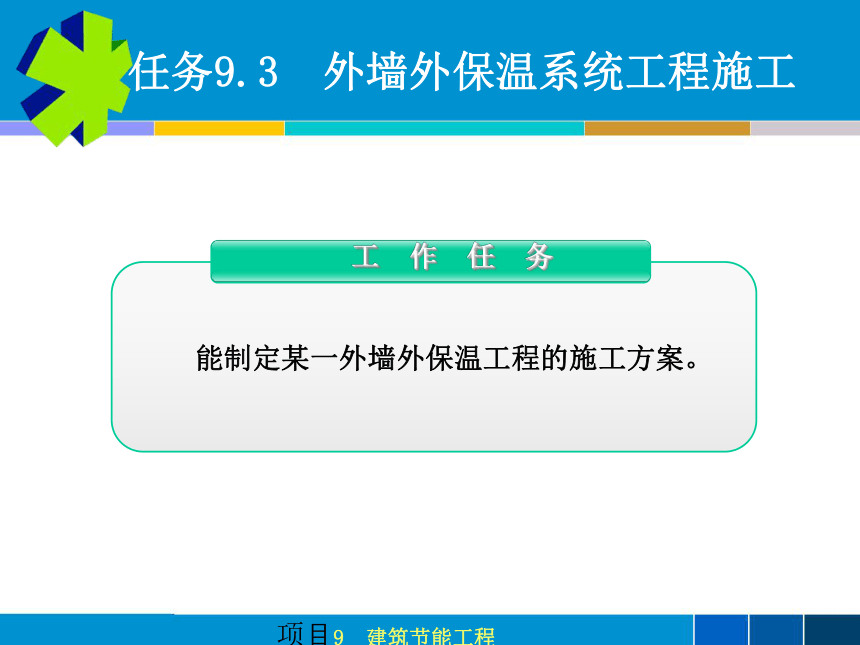

工 作 任 务
能制定某一外墙外保温工程的施工方案。
项目9 建筑节能工程
任务9.3 外墙外保温系统工程施工
能制定某一外墙外保温工程的施工方案。

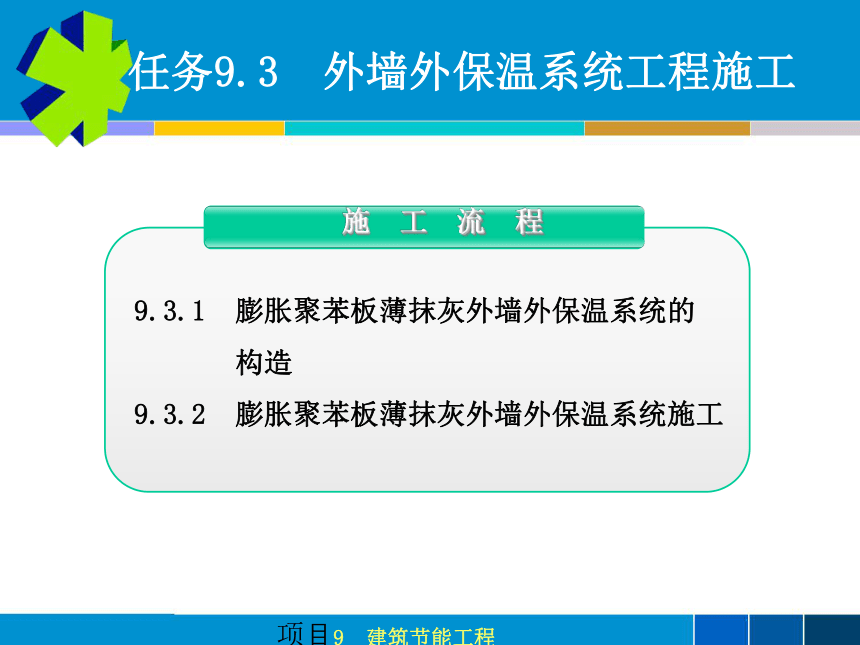

施 工 流 程
9.3.1 膨胀聚苯板薄抹灰外墙外保温系统的
构造
9.3.2 膨胀聚苯板薄抹灰外墙外保温系统施工
项目9 建筑节能工程
任务9.3 外墙外保温系统工程施工

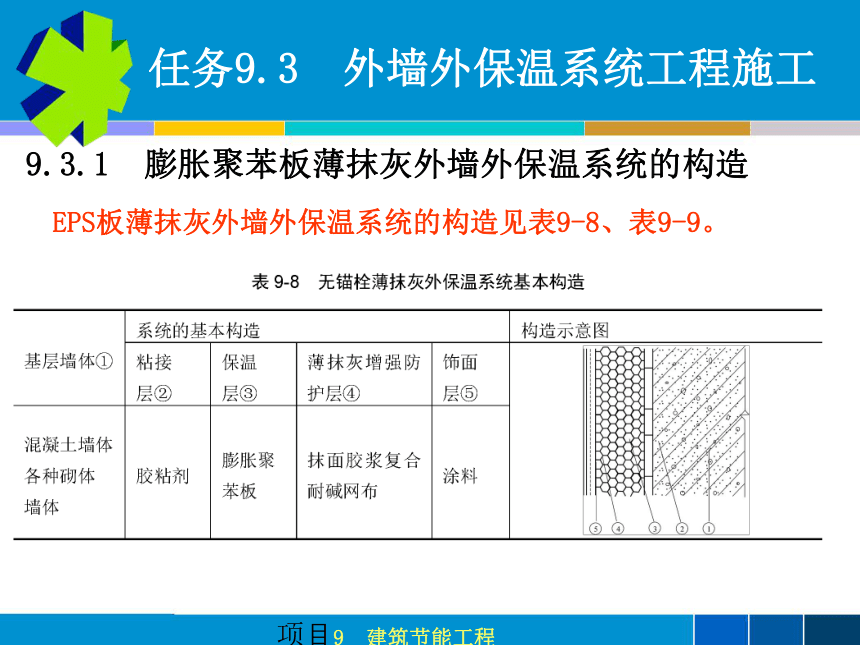

9.3.1 膨胀聚苯板薄抹灰外墙外保温系统的构造
EPS板薄抹灰外墙外保温系统的构造见表9-8、表9-9。
项目9 建筑节能工程
任务9.3 外墙外保温系统工程施工
9.3.1 膨胀聚苯板薄抹灰外墙外保温系统的构造
EPS板薄抹灰外墙外保温系统的构造见表9-8、表9-9。
项目9 建筑节能工程
任务9.3 外墙外保温系统工程施工
9.3.2 膨胀聚苯板薄抹灰外墙外保温系统施工
主要机具准备
包括刀锯、手刨、不锈钢抹子(或槽口抹子)、托板、橡皮锤、钢丝刷、多用刀、扫帚和卷尺等。
项目9 建筑节能工程
任务9.3 外墙外保温系统工程施工
9.3.2 膨胀聚苯板薄抹灰外墙外保温系统施工
材料准备
(1) 膨胀聚苯板应为阻燃型 表9-10、表9-11
(2) 胶粘剂 表9-12
(3) 抹面胶浆 表9-13
(4) 耐碱网布 表9-14
(5) 金属螺钉 表9-15
项目9 建筑节能工程
任务9.3 外墙外保温系统工程施工
9.3.2 膨胀聚苯板薄抹灰外墙外保温系统施工
施工条件准备
(1) 施工环境空气温度和基层墙体表面温度不小
于5℃，风力不大于5级。
(2) 施工现场应具备通电、通水施工条件，并保
持清洁的工作环境。
(3) 外墙和外门窗口施工及验收完毕
(4) 冬期施工时，应采取适当的保护措施。
项目9 建筑节能工程
任务9.3 外墙外保温系统工程施工
9.3.2 膨胀聚苯板薄抹灰外墙外保温系统施工
施工条件准备
(5) 夏期施工时，应避免阳光暴晒。
(6) 雨天施工时，应采取有效措施，防止雨水冲
刷墙面。
(7) 系统在施工过程中，应采用必要的保护措施，防
止施工墙面受到污损，待建筑泛水等构造细部按
设计要求施工完毕后，方可拆除保护物。
项目9 建筑节能工程
任务9.3 外墙外保温系统工程施工
9.3.2 膨胀聚苯板薄抹灰外墙外保温系统施工
施工工艺流程
施工工艺流程：基层处理→粘贴或锚固聚苯板→表面扫毛→薄抹一层抹面胶浆→贴压玻纤网布→细部处理→加贴玻纤网布→抹面胶浆找平→面层涂饰工程。
项目9 建筑节能工程
任务9.3 外墙外保温系统工程施工
9.3.2 膨胀聚苯板薄抹灰外墙外保温系统施工
基层墙体的处理
弹控制线
挂基准线
配制砂浆
粘贴聚苯板
施工要点
粘贴翻包聚苯板
抹底层抗裂砂浆
抹面层抗裂砂浆
外饰面涂料做法
饰面砖做法
项目9 建筑节能工程
任务9.3 外墙外保温系统工程施工
9.3.2 膨胀聚苯板薄抹灰外墙外保温系统施工
图9-4 封闭框粘聚苯板示意
项目9 建筑节能工程
任务9.3 外墙外保温系统工程施工
9.3.2 膨胀聚苯板薄抹灰外墙外保温系统施工
图9-5 聚苯板排板图 图9-6 阴阳角处的处理
项目9 建筑节能工程
任务9.3 外墙外保温系统工程施工
9.3.2 膨胀聚苯板薄抹灰外墙外保温系统施工
薄抹灰外保温系统的质量要求
(1) 抗风压值不小于工程项目的风荷载设计值。
(2) 试样防护层内侧无水渗透。
(3) 表面无裂纹、粉化剥落现象。
