项目8 装 饰 工 程
项目8 装 饰 工 程

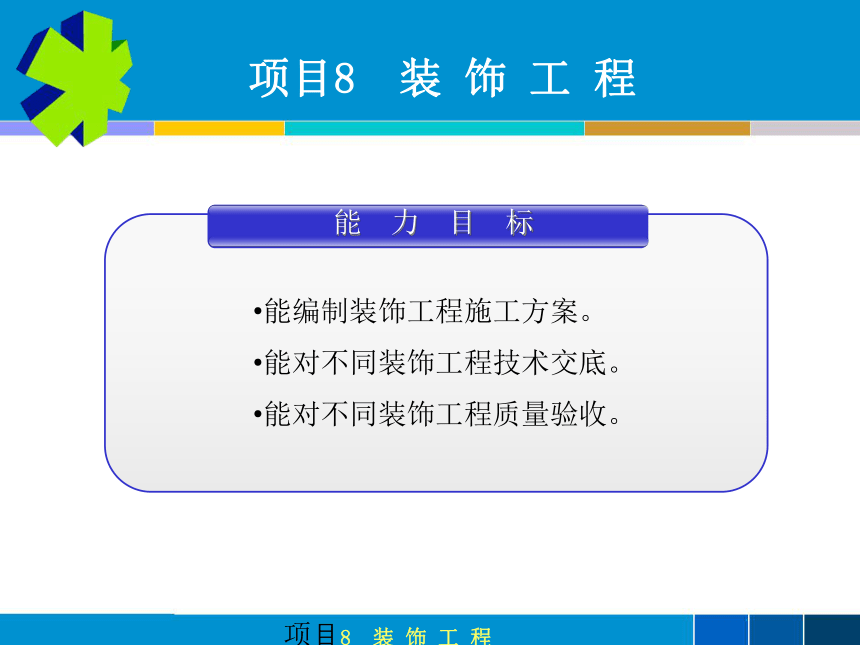

能 力 目 标
能编制装饰工程施工方案。
能对不同装饰工程技术交底。
能对不同装饰工程质量验收。
项目8 装 饰 工 程
项目8 装 饰 工 程

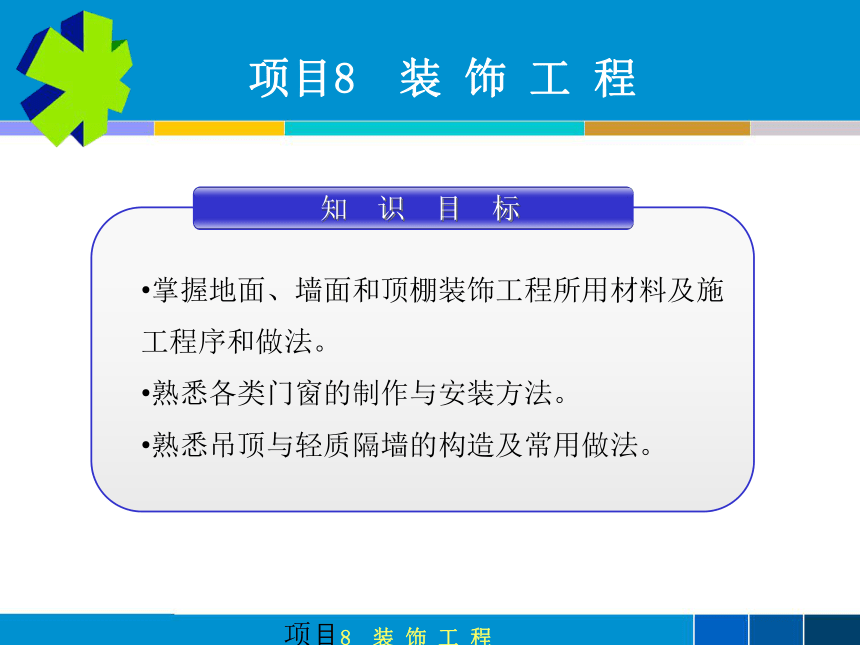

知 识 目 标
掌握地面、墙面和顶棚装饰工程所用材料及施工程序和做法。
熟悉各类门窗的制作与安装方法。
熟悉吊顶与轻质隔墙的构造及常用做法。
项目8 装 饰 工 程
项目8 装 饰 工 程

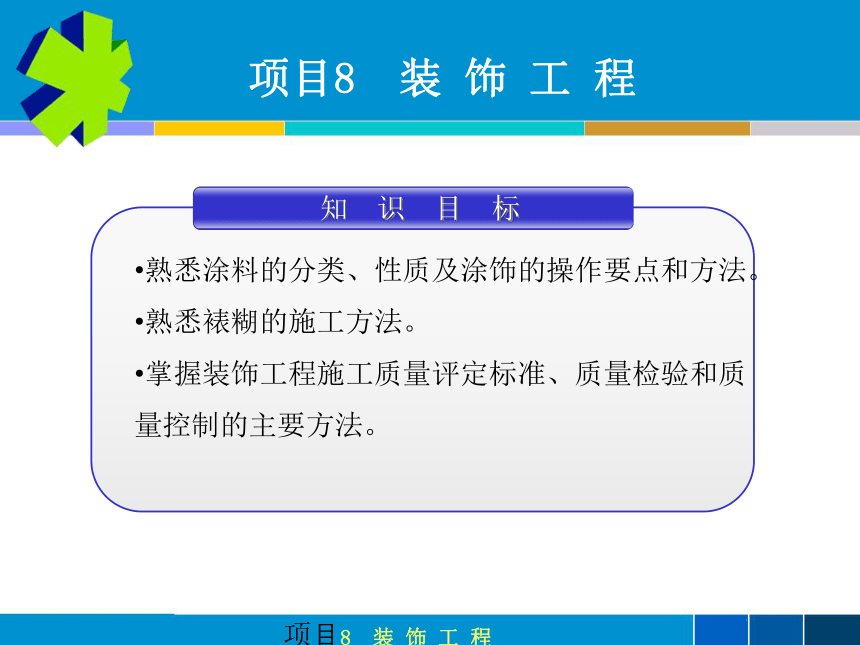

知 识 目 标
熟悉涂料的分类、性质及涂饰的操作要点和方法。
熟悉裱糊的施工方法。
掌握装饰工程施工质量评定标准、质量检验和质量控制的主要方法。
项目8 装 饰 工 程
项目8 装 饰 工 程

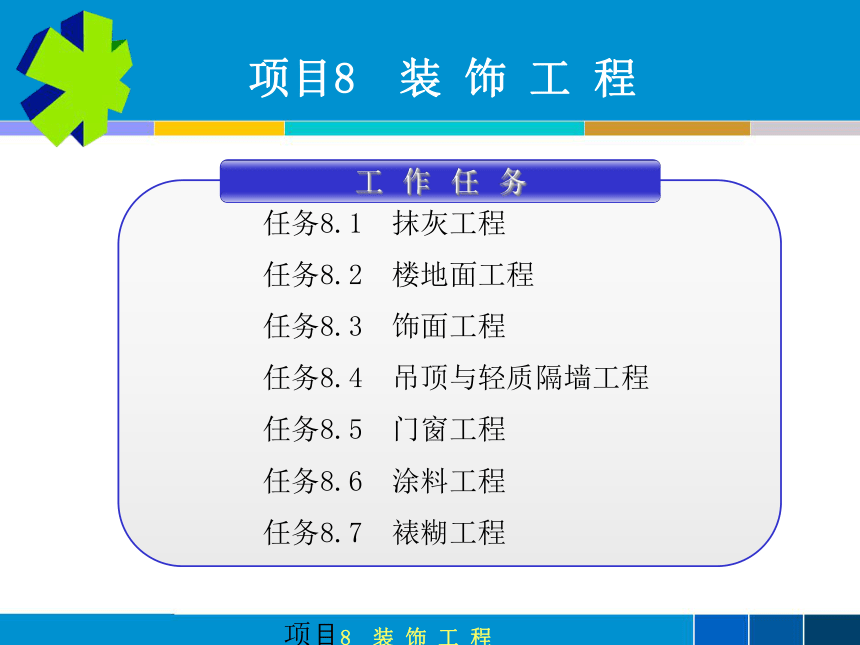

工 作 任 务
任务8.1 抹灰工程
任务8.2 楼地面工程
任务8.3 饰面工程
任务8.4 吊顶与轻质隔墙工程
任务8.5 门窗工程
任务8.6 涂料工程
任务8.7 裱糊工程
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程

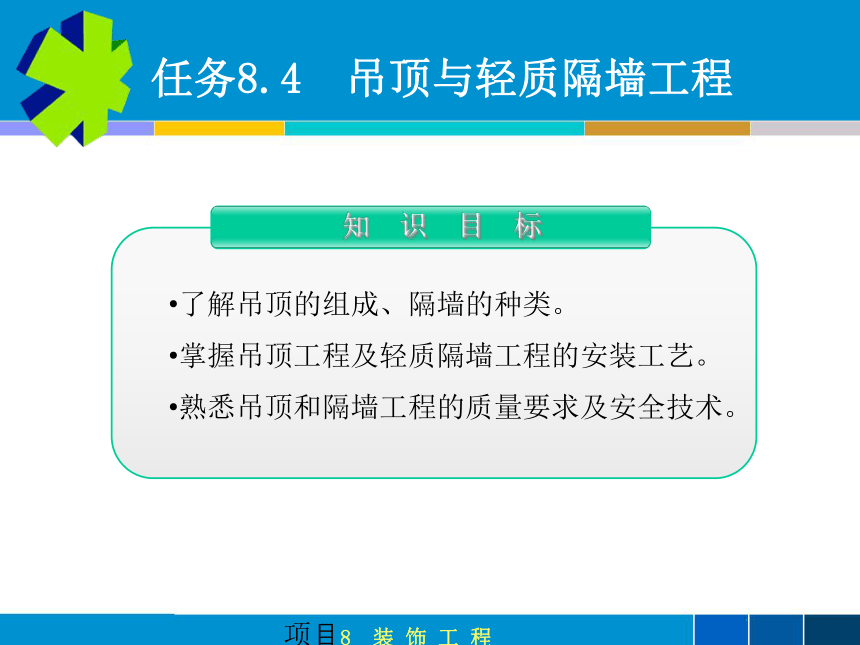

知 识 目 标
了解吊顶的组成、隔墙的种类。
掌握吊顶工程及轻质隔墙工程的安装工艺。
熟悉吊顶和隔墙工程的质量要求及安全技术。
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程

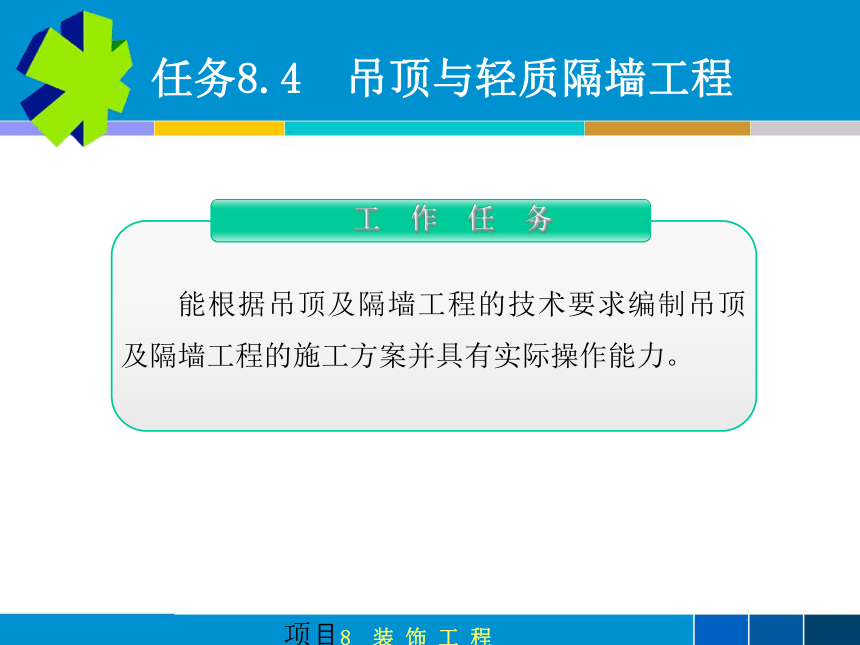

工 作 任 务
能根据吊顶及隔墙工程的技术要求编制吊顶及隔墙工程的施工方案并具有实际操作能力。
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程

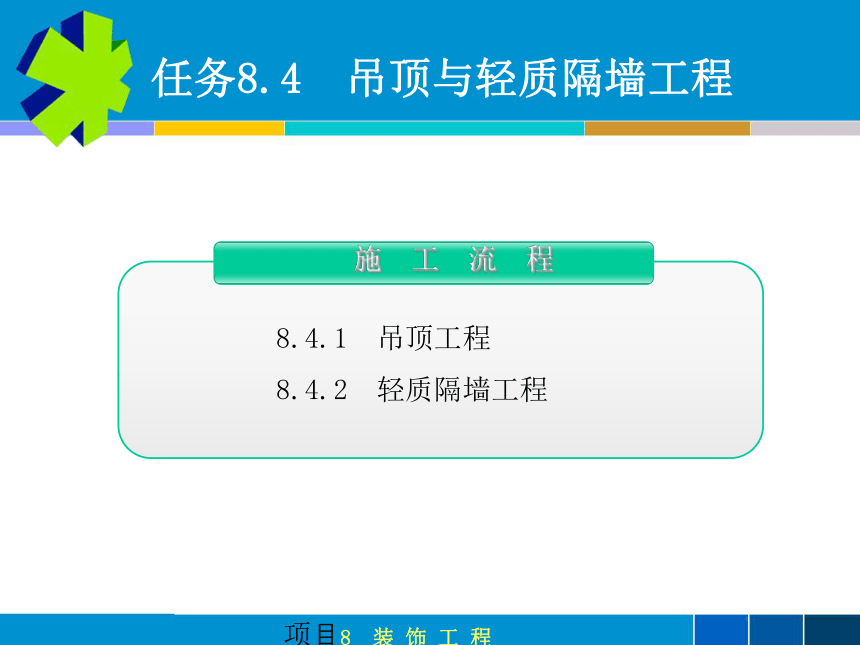

施 工 流 程
8.4.1 吊顶工程
8.4.2 轻质隔墙工程
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程

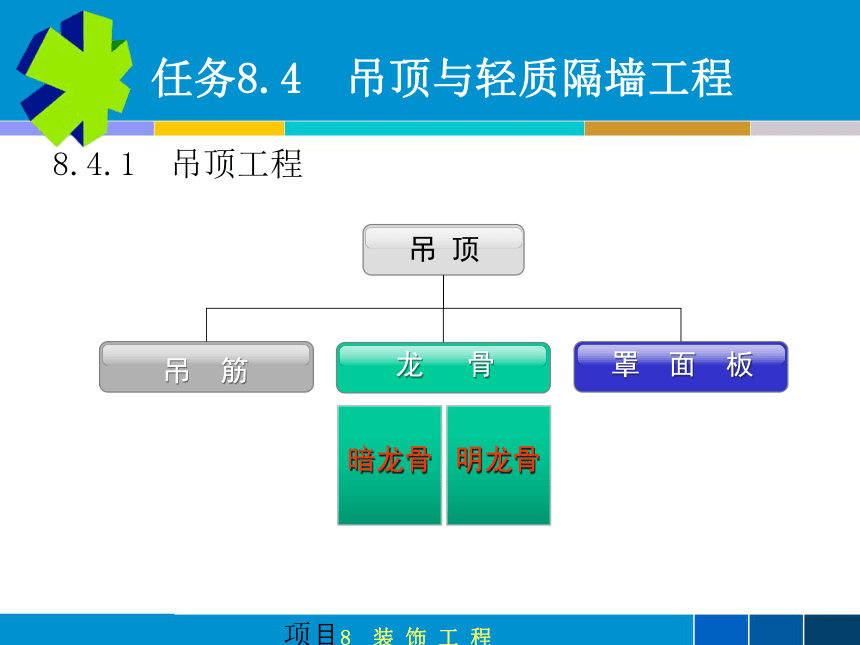

8.4.1 吊顶工程
罩 面 板
吊 筋
龙 骨
暗龙骨
明龙骨
吊 顶
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.1 吊顶工程

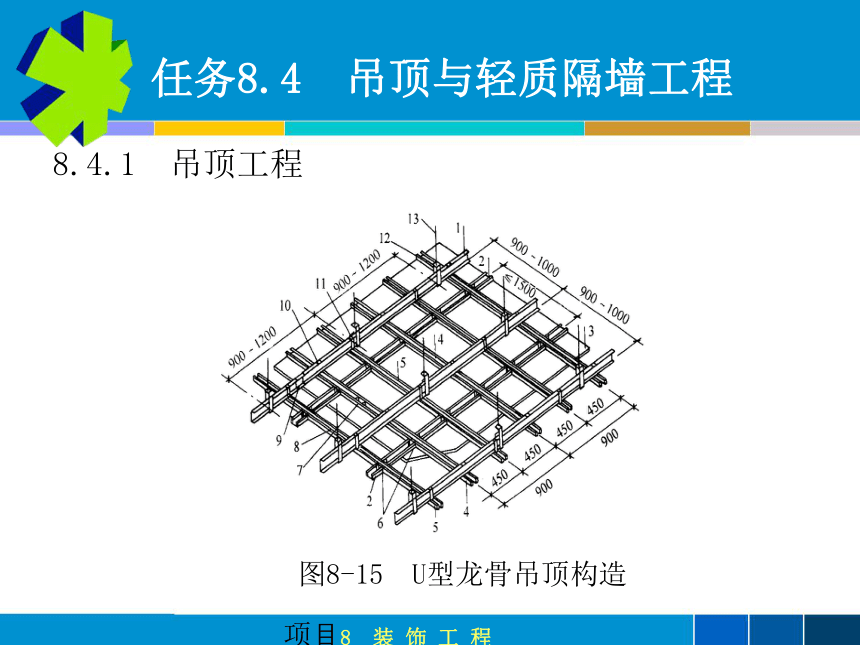

图8-15 U型龙骨吊顶构造
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.1 吊顶工程
图8-16 LT型装配式铝合金明龙骨吊顶构造
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.1 吊顶工程
图8-17 吊筋固定方法
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.1 吊顶工程
龙骨安装
轻钢龙骨的安装程序：弹线→固定吊杆→安装大龙骨→按标高线调整大龙骨→大龙骨底部弹线→固定中小龙骨。
铝合金龙骨的安装程序：弹线→固定吊杆→钉周边龙骨→安装龙骨(大龙骨、中龙骨)。
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.1 吊顶工程
搁置法
嵌入法
钉固法
压条固定法
塑料小花固定法
罩面板安装
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.1 吊顶工程
图8-18 卡固法安装构造
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.1 吊顶工程
图8-19 钉固法安装构造
1—板条；2—角钢；3—自攻螺钉
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.1 吊顶工程
图8-20 卡入式金属方板吊顶
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.1 吊顶工程
图8-21 搁置式金属方板吊顶
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.1 吊顶工程
图8-22 格栅吊顶构造
(a) 间接固定法；(b) 直接固定法
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.1 吊顶工程
安装注意事项
吊顶龙骨在运输、存放及安装时，应采取措施防止碰撞、变形和生锈；罩面板在运输和安装时，应轻拿轻放，不得损坏板的表面和边角，并按品种、规格分类存放于干燥通风处，以防受潮。
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.1 吊顶工程
质量要求
(1) 饰面材料表面应洁净、色泽一致，不得有翘
曲、裂缝及缺损。
(2) 饰面板上的灯具、烟感器、喷淋头和风口篦
子等设备的位置应合理、美观，与饰面板的
交接应吻合、严密。
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.1 吊顶工程
质量要求
(5) 暗龙骨吊顶工程和明龙骨吊顶工程安装允
许偏差和检验方法，应符合表8-9、表8-10
的规定。
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.2 轻质隔墙工程
石膏空心条板隔墙工程
石膏空心条板是以天然石膏或化学石膏为主要原料，加入少量增强纤维，经料浆拌合、浇筑成型、抽芯及干燥等工艺制成的轻质板材。
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.2 轻质隔墙工程
图8-23 石膏空心条板组合
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.2 轻质隔墙工程
图8-24 刚性粘接
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.2 轻质隔墙工程
图8-25 柔性连接
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.2 轻质隔墙工程
石膏空心条板隔墙工程
安装程序：墙位放线→墙垫施工→安装沿地、沿顶龙骨→安装竖龙骨→固定各种洞口及门→安装贯通横撑龙骨→安装一面石膏板→埋设水管、地暖电管线→填塞填充材料→安装墙的另一面石膏板→接缝处理→安装踢脚板。
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.2 轻质隔墙工程
图8-26 轻钢龙骨石膏板隔墙构造示意图
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.2 轻质隔墙工程
吊顶隔墙工程的安全技术
(1) 吊扇、吊灯等较重的设备，应穿过吊顶面层
固定在屋架或梁上，不得悬挂在吊顶龙骨上。
(2) 当在吊顶内安装电气线路、通风管道等设备
时，应单设安全工作通道，并有护栏保护，不
得在吊顶小龙骨上行走。
项目8 装 饰 工 程
任务8.4 吊顶与轻质隔墙工程
8.4.2 轻质隔墙工程
吊顶隔墙工程的安全技术
(3) 吊顶施工人员应戴安全帽。
(4) 木质龙骨、罩面板应按品种、规格分类存
放于干燥通风处，并避免接近火源。
