项目9 建筑节能工程
项目9 建筑节能工程

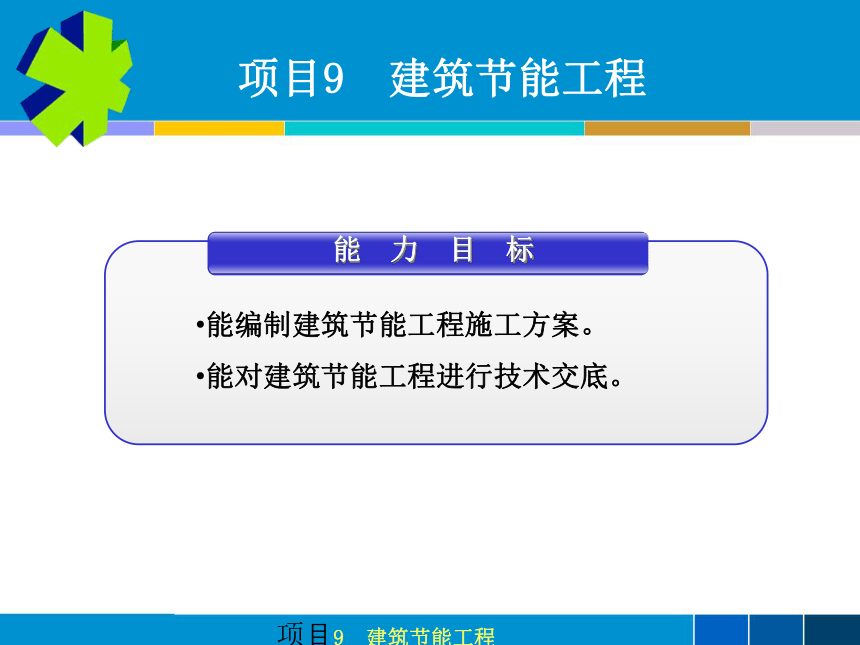

能 力 目 标
能编制建筑节能工程施工方案。
能对建筑节能工程进行技术交底。
项目9 建筑节能工程
项目9 建筑节能工程

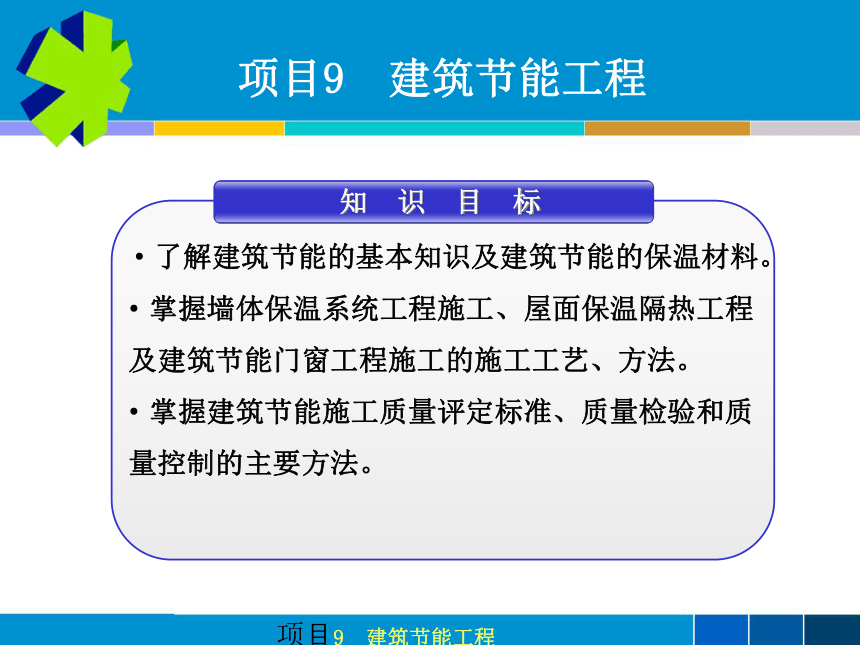

知 识 目 标
了解建筑节能的基本知识及建筑节能的保温材料。
掌握墙体保温系统工程施工、屋面保温隔热工程及建筑节能门窗工程施工的施工工艺、方法。
掌握建筑节能施工质量评定标准、质量检验和质量控制的主要方法。
项目9 建筑节能工程
项目9 建筑节能工程

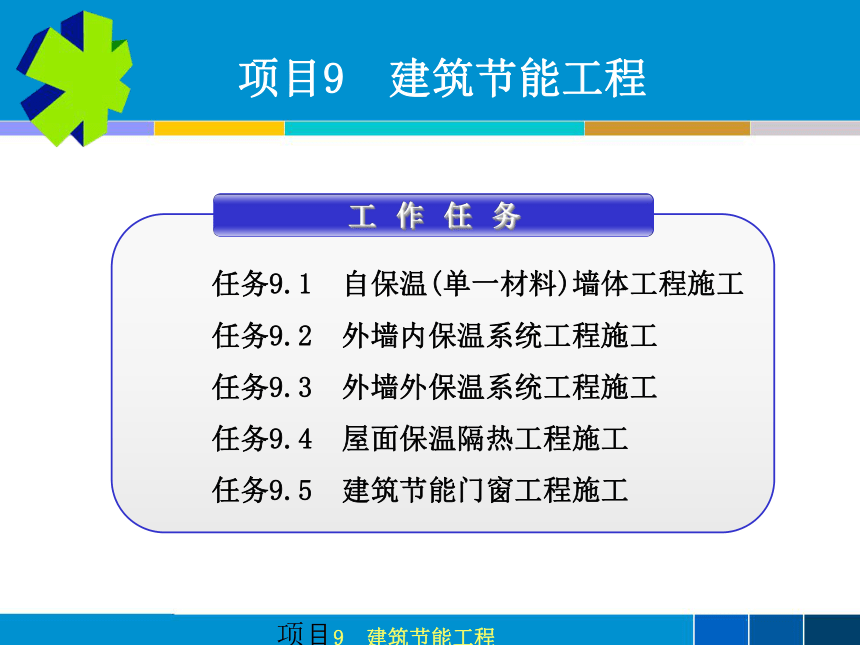

工 作 任 务
任务9.1 自保温(单一材料)墙体工程施工
任务9.2 外墙内保温系统工程施工
任务9.3 外墙外保温系统工程施工
任务9.4 屋面保温隔热工程施工
任务9.5 建筑节能门窗工程施工
项目9 建筑节能工程
项目9 建筑节能工程

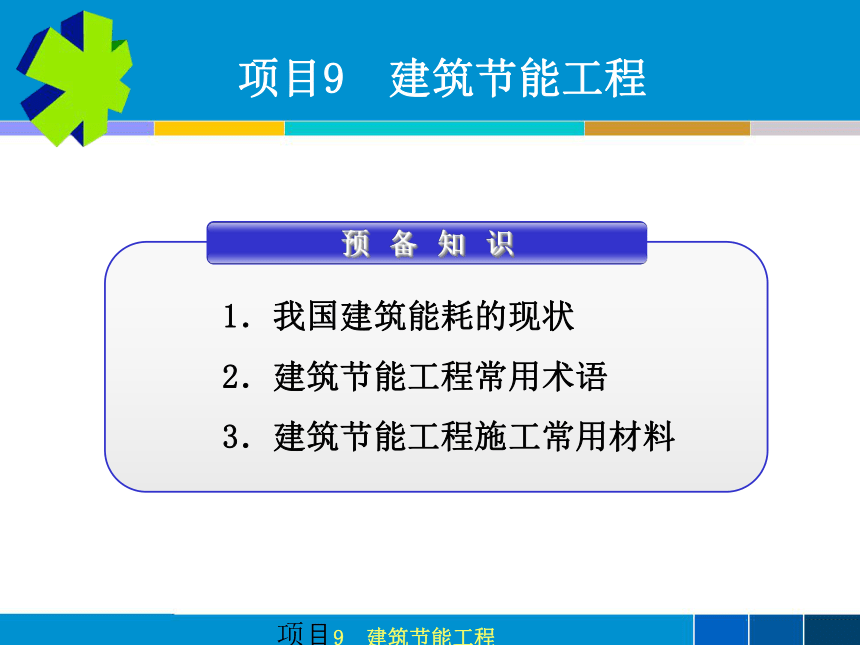

预 备 知 识
1．我国建筑能耗的现状
2．建筑节能工程常用术语
3．建筑节能工程施工常用材料
项目9 建筑节能工程
预 备 知 识
Add your text in here

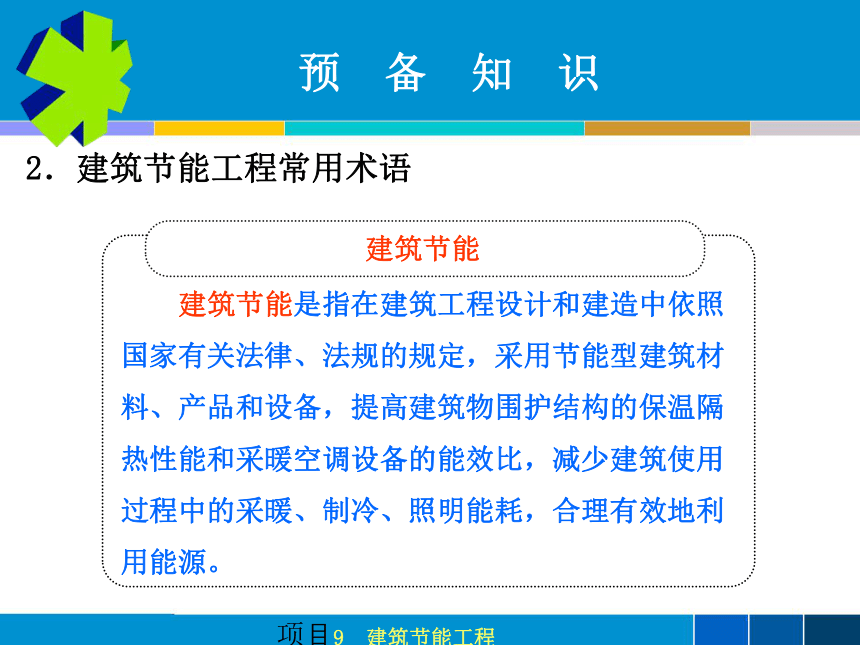

建筑节能
建筑节能是指在建筑工程设计和建造中依照国家有关法律、法规的规定，采用节能型建筑材料、产品和设备，提高建筑物围护结构的保温隔热性能和采暖空调设备的能效比，减少建筑使用过程中的采暖、制冷、照明能耗，合理有效地利用能源。
2．建筑节能工程常用术语
项目9 建筑节能工程
预 备 知 识
Add your text in here

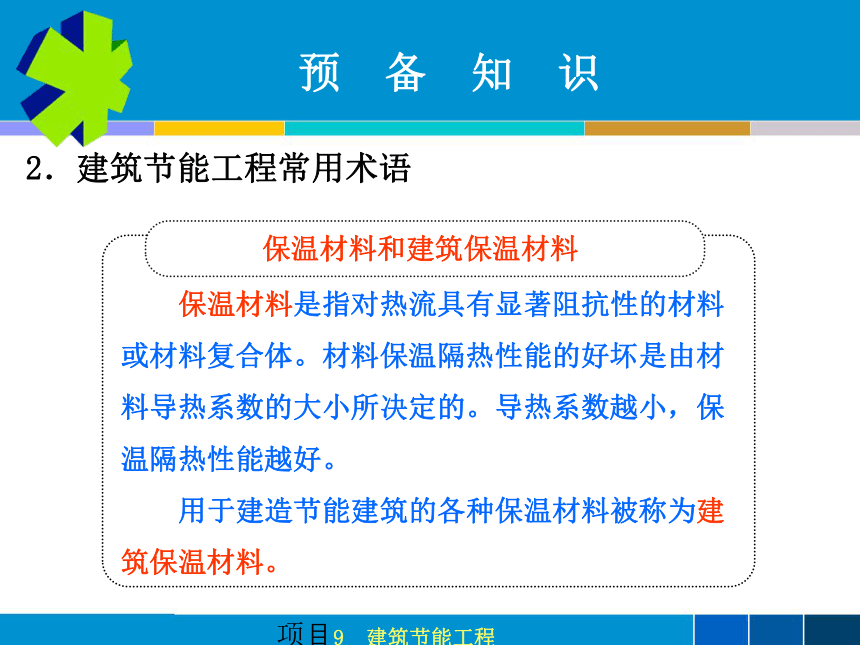

保温材料和建筑保温材料
保温材料是指对热流具有显著阻抗性的材料或材料复合体。材料保温隔热性能的好坏是由材料导热系数的大小所决定的。导热系数越小，保温隔热性能越好。
用于建造节能建筑的各种保温材料被称为建筑保温材料。
2．建筑节能工程常用术语
项目9 建筑节能工程
预 备 知 识
Add your text in here

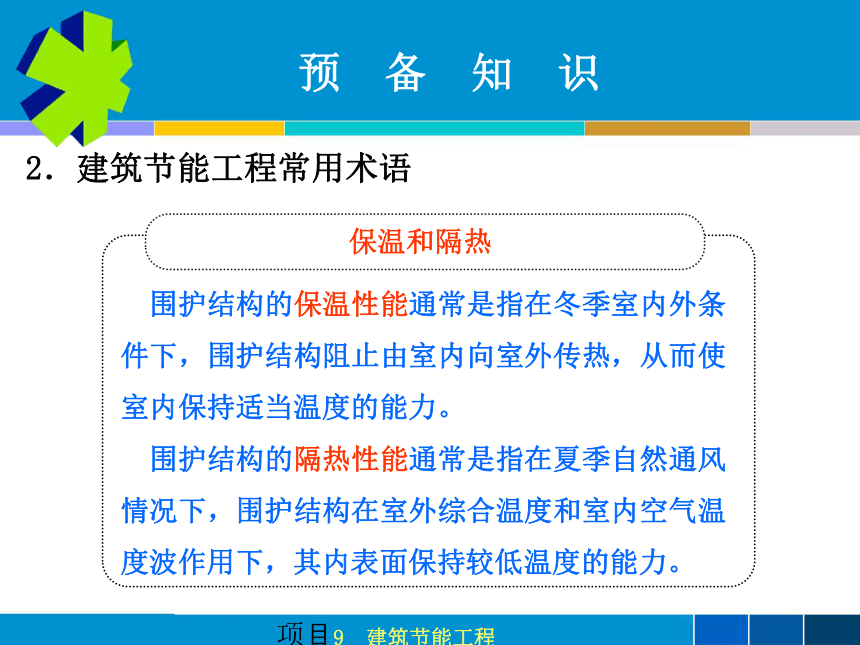

保温和隔热
围护结构的保温性能通常是指在冬季室内外条件下，围护结构阻止由室内向室外传热，从而使室内保持适当温度的能力。
围护结构的隔热性能通常是指在夏季自然通风情况下，围护结构在室外综合温度和室内空气温度波作用下，其内表面保持较低温度的能力。
2．建筑节能工程常用术语
项目9 建筑节能工程
预 备 知 识
Add your text in here

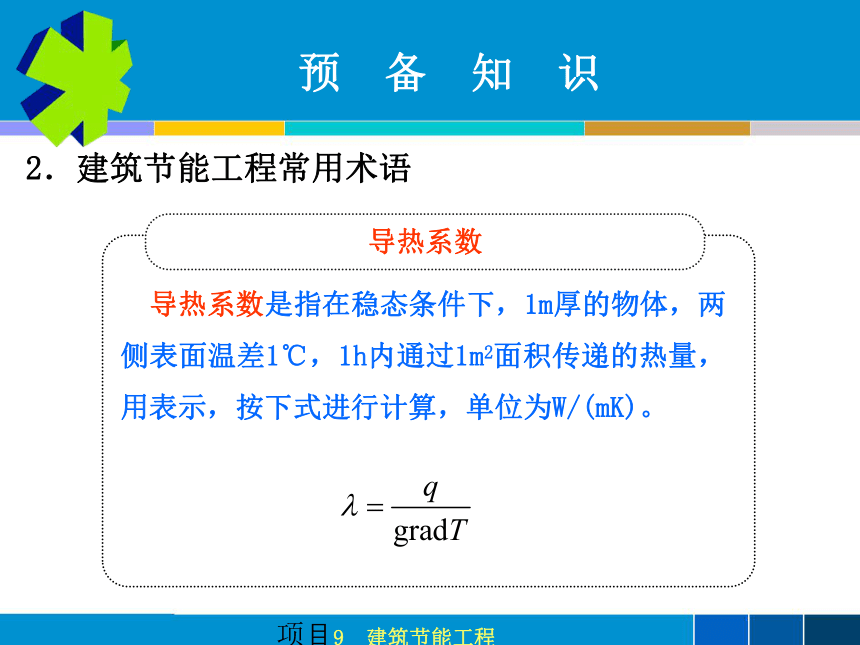

导热系数
导热系数是指在稳态条件下，1m厚的物体，两侧表面温差1℃，1h内通过1m2面积传递的热量，用表示，按下式进行计算，单位为W/(mK)。
2．建筑节能工程常用术语
项目9 建筑节能工程
预 备 知 识
Add your text in here

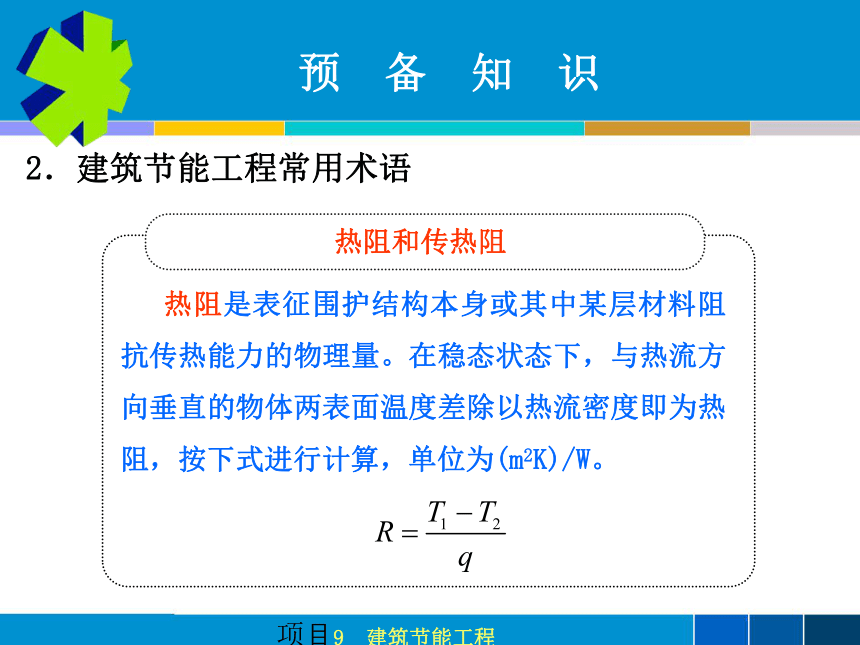

热阻和传热阻
热阻是表征围护结构本身或其中某层材料阻抗传热能力的物理量。在稳态状态下，与热流方向垂直的物体两表面温度差除以热流密度即为热阻，按下式进行计算，单位为(m2K)/W。
2．建筑节能工程常用术语
项目9 建筑节能工程
预 备 知 识
热阻和传热阻

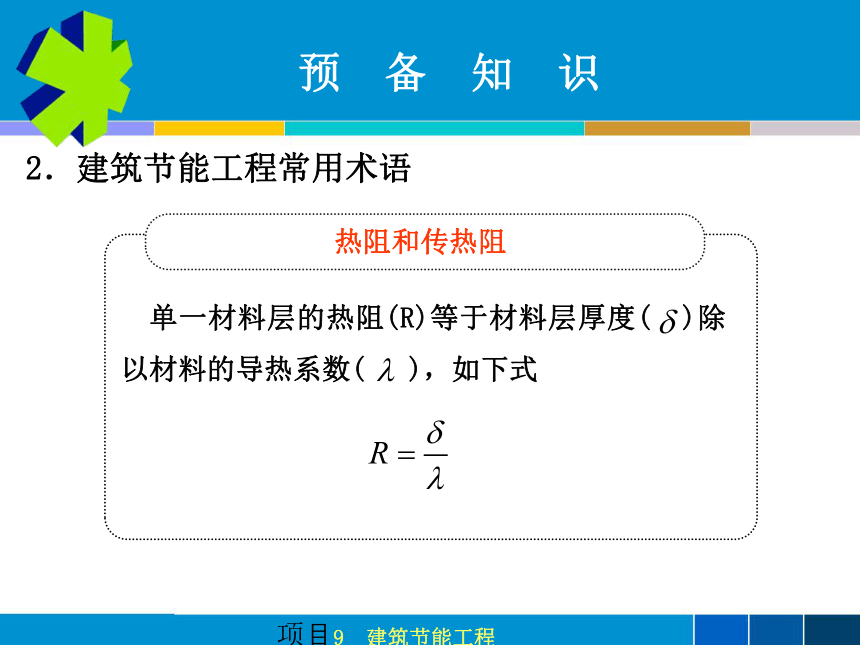

单一材料层的热阻(R)等于材料层厚度( )除以材料的导热系数( )，如下式
2．建筑节能工程常用术语
项目9 建筑节能工程
预 备 知 识
热阻和传热阻

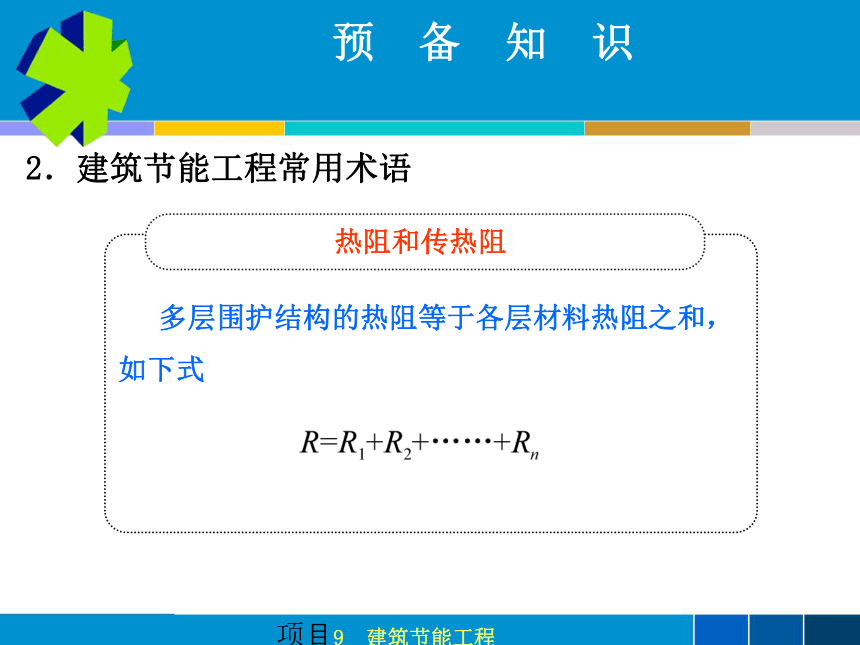

多层围护结构的热阻等于各层材料热阻之和，如下式
2．建筑节能工程常用术语
项目9 建筑节能工程
预 备 知 识
热阻和传热阻

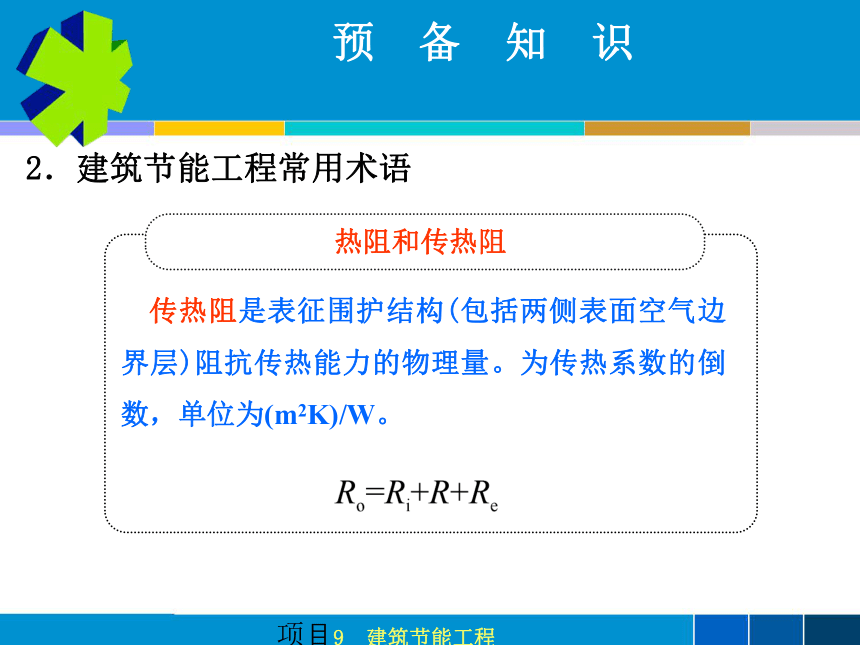

传热阻是表征围护结构(包括两侧表面空气边界层)阻抗传热能力的物理量。为传热系数的倒数，单位为(m2K)/W。
2．建筑节能工程常用术语
项目9 建筑节能工程
预 备 知 识
Add your text in here
传热系数和外墙平均传热系数
传热系数是指在稳态条件下，围护结构两侧空气温度差为1℃，1h内通过1m2面积传递的热量，单位为W/(m2K)。传热阻的倒数即为传热系数，见下式
2．建筑节能工程常用术语
项目9 建筑节能工程
预 备 知 识
热惰性指标
热惰性指标(D值)是表征围护结构对温度波衰减快慢程度的无量纲指标。对于单一材料围护结构，D=RS；对于多层材料围护结构，D=∑RS。式中，R为围护结构材料层的热阻，S为相应材料层的蓄热系数。
2．建筑节能工程常用术语
项目9 建筑节能工程
预 备 知 识
内表面换热系数和内表面换热阻
内表面换热系数是指围护结构内表面温度与室内空气温度之差为1℃，1h内通过1m2表面积传递的热量，单位为W/(m2K)。
内表面换热阻是内表面换热系数的倒数，单位为(m2K)/W。
2．建筑节能工程常用术语
项目9 建筑节能工程
预 备 知 识
外表面换热系数和外表面换热阻
外表面换热系数是指围护结构外表面温度与室外空气温度之差为1℃，1h内通过1m2表面积传递的热量，单位为W/(m2K)。
外表面换热阻是外表面换热系数的倒数，单位为(m2K)/W。
2．建筑节能工程常用术语
项目9 建筑节能工程
预 备 知 识
建筑物体形系数
建筑物体形系数是指建筑物与室外大气接触的外表面积与其所包围的体积的比值。外表面积中，不包括地面和不采暖楼梯间隔墙和户门的面积。它实质上是指单位建筑体积所分摊到的外表面积。
2．建筑节能工程常用术语
项目9 建筑节能工程
预 备 知 识
基准建筑
选择建筑层数、体形系数、朝向和窗墙面积比等在某一地区具有代表性的住宅建筑，以此作为基准，将建筑物耗热量控制指标分解为各项围护结构传热系数限值，以便从总体上控制该地区居住建筑能耗，此建筑称为基准建筑。
2．建筑节能工程常用术语
项目9 建筑节能工程
预 备 知 识
高层住宅、中高层住宅、多层住宅和低层住宅
高层住宅是指10层及以上的住宅；中高层住宅是指7～9层的住宅；多层住宅是指4～6层的住宅；低层住宅是指1～3层的住宅。
2．建筑节能工程常用术语
项目9 建筑节能工程
预 备 知 识
外墙外保温系统
外墙外保温系统是指由保温层、保护层和固定材料(如胶粘剂、锚固件等)构成并且适用于安装在外墙外表面的非承重保温构造的总称。
2．建筑节能工程常用术语
项目9 建筑节能工程
预 备 知 识
外墙外保温工程
外墙外保温工程是指将外墙外保温系统通过组合、组装、施工或安装固定在外墙外表面上所形成的建筑物实体。
2．建筑节能工程常用术语
项目9 建筑节能工程
预 备 知 识
遮阳系数及外窗的综合遮阳系数
遮阳系数是指通过窗户(包括窗玻璃、遮阳和窗帘)投射到室内的太阳辐射量与照射到窗户上的太阳辐射量的比值。外窗的综合遮阳系数是指考虑窗本身和窗口的建筑外遮阳装置综合遮阳效果的一个系数，其值为窗本身的遮阳系数与窗口的建筑外遮阳系数的乘积。
2．建筑节能工程常用术语
项目9 建筑节能工程
预 备 知 识
热桥(冷桥)
建筑围护结构中的一些部位，在室内外温差的作用下，形成热流相对密集、内表面温度较低的区域。这些部位成为传热较多的桥梁，称为热桥，有时又称为冷桥。
2．建筑节能工程常用术语
项目9 建筑节能工程
预 备 知 识
3.建筑节能工程施工常用材料
加气混凝土及其制品
保温节能砌块
热反射玻璃
低辐射镀膜玻璃
中空玻璃
自保温节能材料
01
建筑保温、绝热材料
02
节能玻璃
纤维状
微孔状
气泡状
层状
03
项目9 建筑节能工程
预 备 知 识
3.建筑节能工程施工常用材料
图9-1 砌模外形及尺寸
项目9 建筑节能工程
预 备 知 识
3.建筑节能工程施工常用材料
图9-2 310节能砌块
项目9 建筑节能工程
任务9.1 自保温(单一材料)墙体
工程施工
知 识 目 标
了解自保温材料墙体施工的施工准备内容。
熟悉自保温材料墙体施工的施工工艺流程。
熟悉自保温材料墙体施工的质量要求。
了解自保温材料墙体施工的成品保护。
项目9 建筑节能工程
任务9.1 自保温(单一材料)墙体
工程施工
工 作 任 务
能制定某一加气混凝土砌块墙体砌筑工程的施工方案。
项目9 建筑节能工程
任务9.1 自保温(单一材料)墙体
工程施工
施 工 流 程
9.1.1 施工准备
9.1.2 加气混凝土砌块墙体的砌筑
9.1.3 质量标准
9.1.4 成品保护
9.1.5 应注意的质量问题
项目9 建筑节能工程
任务9.1 自保温(单一材料)墙体
工程施工
9.1.1 施工准备
主要机具准备
包括合灰机、电焊机、锯或切割机、筛子、提升架、铁锹、线锤、小平尺、钢卷尺、线、手推车、皮数杆、木砖及砌块夹具等。
项目9 建筑节能工程
任务9.1 自保温(单一材料)墙体
工程施工
9.1.1 施工准备
材料准备
(1) 加气混凝土砌块规格及强度应符合设计要求，具
有出厂合格证，并经复检合格后方可使用。
(2) 加气混凝土砌块运输和装卸过程中严禁抛掷、倾
倒，其龄期应超过28d，应按材料的品种、规格堆
放整齐，堆置高度不宜超过2m，露天堆放应加盖
彩条布。
项目9 建筑节能工程
任务9.1 自保温(单一材料)墙体
工程施工
9.1.1 施工准备
材料准备
(3) 水泥：采用强度等级为32.5及以上的普通硅酸盐
水泥或矿渣硅酸盐水泥，应具有出厂合格证，并
经复检合格后方可使用。
(4) 砂：中粗砂，含泥量不超过5%，使用前过5mm孔径
的筛。
项目9 建筑节能工程
任务9.1 自保温(单一材料)墙体
工程施工
9.1.1 施工准备
材料准备
(5) 掺合料：石灰膏、磨细生石灰粉、煤灰或砂浆
外加剂等，生石灰粉熟化时间不少于7d。
(6) 其他材料：801胶、木砖、6钢筋，锚固铁板及
铁扒钉等。
项目9 建筑节能工程
任务9.1 自保温(单一材料)墙体
工程施工
9.1.1 施工准备
作业条件准备
(1) 施工层段已完善结构验收手续，在结构上弹上
+500mm标高线，楼面弹上墙边线及门窗洞口线。
(2) 砌体锚拉筋完善隐蔽工程验收。
(3) 砌筑前应将楼面凝结灰浆清扫干净，洒水湿润，
应提前两天，给加气混凝土砌块浇水湿润。
项目9 建筑节能工程
任务9.1 自保温(单一材料)墙体
工程施工
9.1.1 施工准备
作业条件准备
(4) 砌筑前一天，应将墙与原结构相接处洒水湿润，
以保证粘结牢固。
(5) 应根据加气混凝土砌块的品种、规格、结构净空
高度、相邻门窗洞口尺寸以及与相邻砌体砌块模
数等因素，安排砌体平面、立面排块设计。
项目9 建筑节能工程
任务9.1 自保温(单一材料)墙体
工程施工
9.1.2 加气混凝土砌块墙体的砌筑
(1) 砌筑前按实地尺寸和砌块规格尺寸进行排列摆块，不够
整块的可以锯裁成需要的尺寸，但不得小于砌块长度的
1/3。
(2) 砌块排列上、下皮应错缝搭接，搭接长度一般为1/2，
不得小于砌块与高度的1/3。
(3) 转角墙和纵横墙交接处，应将砌块分皮留槎，交错搭砌
项目9 建筑节能工程
(4) 砌体墙顶与楼板或梁应加上一层斜砌，或有可靠拉结，
上部拉结一般间距1.5m，预留2根 6拉筋，伸入墙内不
少于500mm，当墙高大于3m时，按设计要求加设水平钢
筋混凝土带，若无设计要求，一般每高1.5m，加设2根
6或3根 6钢筋带，保证墙体的稳定性。
(5) 砌筑时，按排好的尺寸，先砌两端的第一皮，然后挂线
砌墙身，铺一块砖长的砂浆砌一块，挤揉密实，“上跟
线，下对棱，左右相邻要对平”。
任务9.1 自保温(单一材料)墙体
工程施工
9.1.2 加气混凝土砌块墙体的砌筑
项目9 建筑节能工程
(6) 砌体每天砌筑不应超过2m。砌筑到接近梁板时，应留
一定空隙，待间隔7d后，再将未砌部分补砌挤紧。
(7) 砌块墙与门框连结：将预制好埋有木砖的混凝土块
(木砖应提前做好防腐处理，预埋时小头在外，大头
在内)砌筑，数量按洞口高度决定。
任务9.1 自保温(单一材料)墙体
工程施工
9.1.2 加气混凝土砌块墙体的砌筑
项目9 建筑节能工程
(1) 加气混凝土砌块及砌筑砂浆的强度等级应符合设计要
求。
(2) 加气混凝土砌块墙体一般尺寸的允许偏差及检验符合
表9-4的规定。
(3) 蒸压加气混凝土砌块砌体和轻骨料混凝土小型空心砌
块砌体不应与其他块材混砌。
(4) 填充墙体的砂浆饱满度及检验方法应符合表9-5的规
定。
任务9.1 自保温(单一材料)墙体
工程施工
9.1.3 质量标准
项目9 建筑节能工程
(5) 填充墙体留置的拉结钢筋或网片的位置应与块体皮数
相符合。
(6) 填充墙砌筑时应错缝搭砌，加气混凝土砌块搭砌长度
不应小于砌块长度的1/3；轻骨料混凝土小型空心砌
块搭砌长度不应小于90mm；竖向通缝不应大于2皮。
(7) 填充墙体的灰缝厚度和宽度应正确。
任务9.1 自保温(单一材料)墙体
工程施工
9.1.3 质量标准
项目9 建筑节能工程
(1) 砌块在搬运过程中，应轻装轻放，计算好各房间的用
量，码放整齐。
(2) 设备槽孔应预留，因漏埋或未预留时，采用切割机开
口，严禁硬凿，损坏墙体，如有松动必须处理补强。
任务9.1 自保温(单一材料)墙体
工程施工
9.1.4 成品保护
项目9 建筑节能工程
(3) 落地砂浆及时清除，以免与地面粘结，影响下道工序
施工。
(4) 门框安装后，施工时应将门口两侧800mm高度范围钉
铁皮保护，严禁推车撞损。
(5) 搭拆脚手架时不要碰坏已砌墙体和门窗口角。
任务9.1 自保温(单一材料)墙体
工程施工
9.1.4 成品保护
项目9 建筑节能工程
(1) 砌体锚固筋长度必须满足抗震规范的要求，端部要成
90°弯钩，且安装牢固。
(2) 砌体的竖向灰缝必须饱满，缝宽为15～20mm，且要求
灌缝。
(3) 木砖在使用前必须要做防腐处理。
(4) 过梁或窗台的压顶的长度和厚度必须符合设计和规范
的要求，一般长度要超过洞口尺寸250mm。
任务9.1 自保温(单一材料)墙体
工程施工
9.1.5 应注意的质量问题
项目9 建筑节能工程
(5) 构造柱的钢筋要与结构相连接但上部混凝土要与结构
断开，且留置的马牙槎应一进一退。
(6) 斜砌应在加气混凝土墙砌完7d后再挤紧砌筑，在斜砌
的灰缝要密实。
(7) 施工中应严格遵守安全操作规程，做好安全防护工
作，在施工前必须进行详细的安全技术交底。
任务9.1 自保温(单一材料)墙体
工程施工
9.1.5 应注意的质量问题
