项目8 装 饰 工 程
项目8 装 饰 工 程

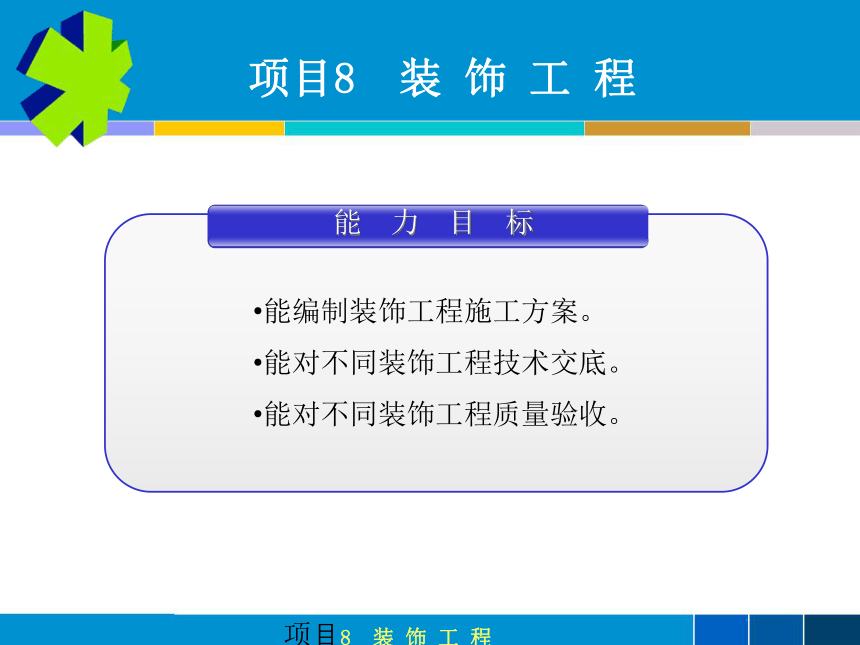

能 力 目 标
能编制装饰工程施工方案。
能对不同装饰工程技术交底。
能对不同装饰工程质量验收。
项目8 装 饰 工 程
项目8 装 饰 工 程

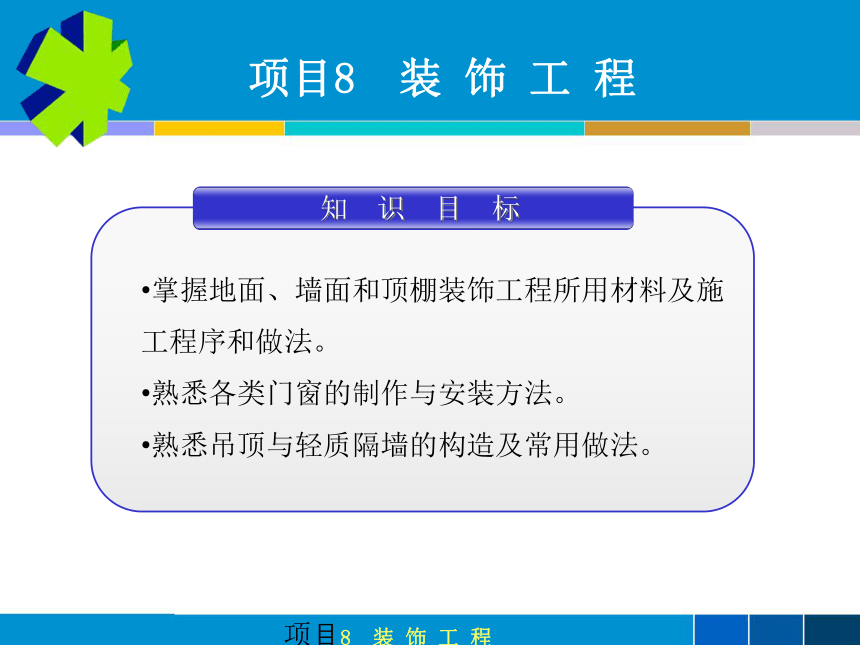

知 识 目 标
掌握地面、墙面和顶棚装饰工程所用材料及施工程序和做法。
熟悉各类门窗的制作与安装方法。
熟悉吊顶与轻质隔墙的构造及常用做法。
项目8 装 饰 工 程
项目8 装 饰 工 程

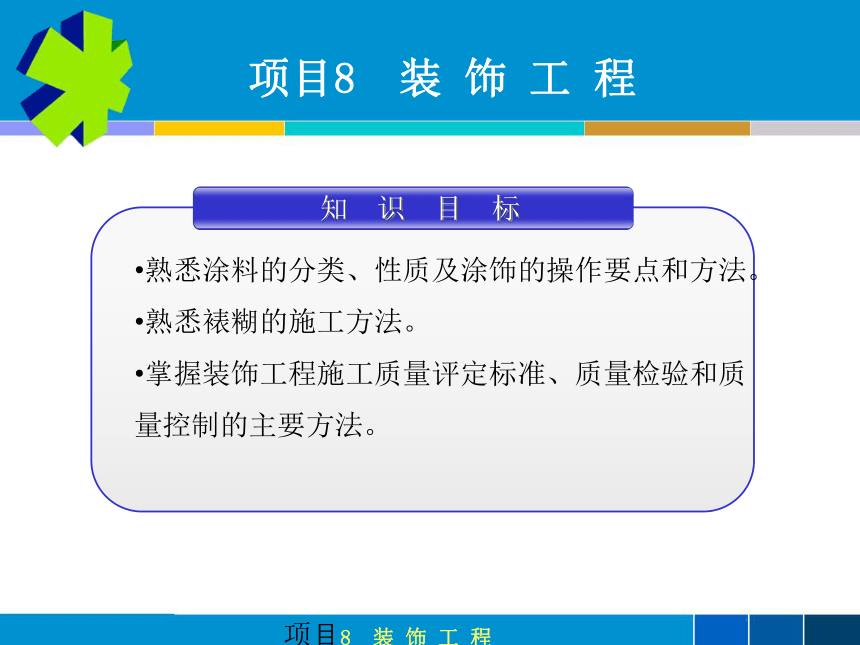

知 识 目 标
熟悉涂料的分类、性质及涂饰的操作要点和方法。
熟悉裱糊的施工方法。
掌握装饰工程施工质量评定标准、质量检验和质量控制的主要方法。
项目8 装 饰 工 程
项目8 装 饰 工 程

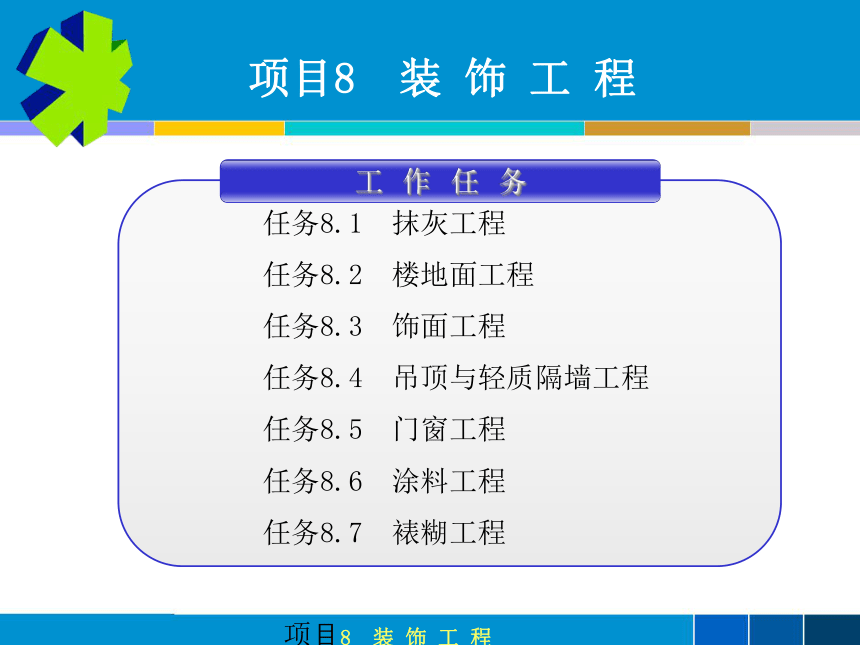

工 作 任 务
任务8.1 抹灰工程
任务8.2 楼地面工程
任务8.3 饰面工程
任务8.4 吊顶与轻质隔墙工程
任务8.5 门窗工程
任务8.6 涂料工程
任务8.7 裱糊工程
项目8 装 饰 工 程
任务8.2 楼地面工程

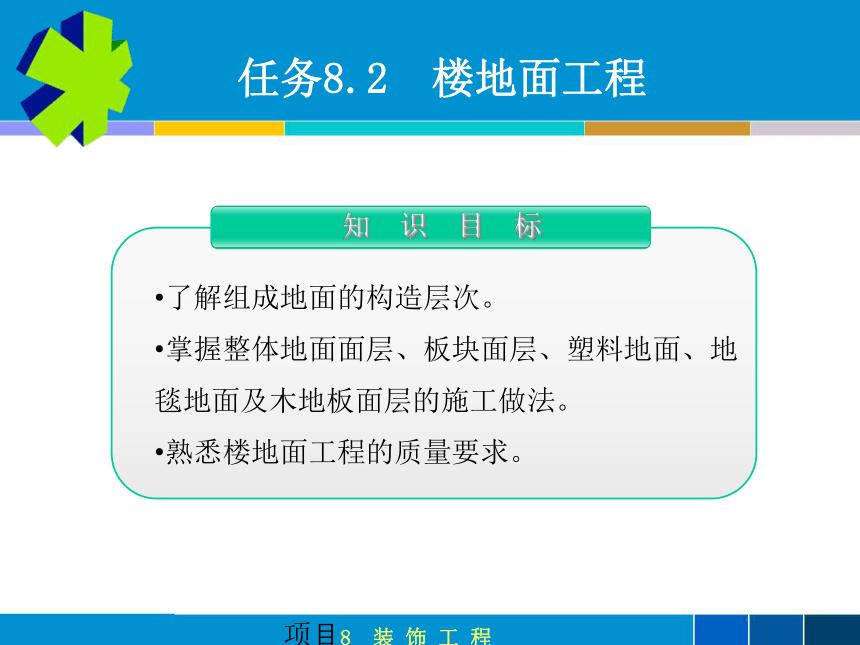

知 识 目 标
了解组成地面的构造层次。
掌握整体地面面层、板块面层、塑料地面、地毯地面及木地板面层的施工做法。
熟悉楼地面工程的质量要求。
项目8 装 饰 工 程
任务8.2 楼地面工程

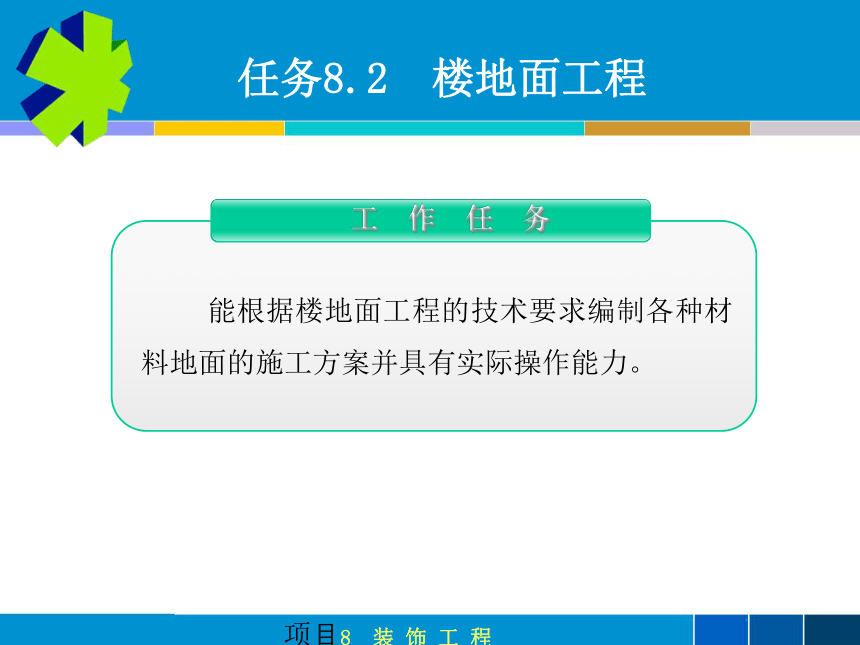

工 作 任 务
能根据楼地面工程的技术要求编制各种材料地面的施工方案并具有实际操作能力。
项目8 装 饰 工 程
任务8.2 楼地面工程

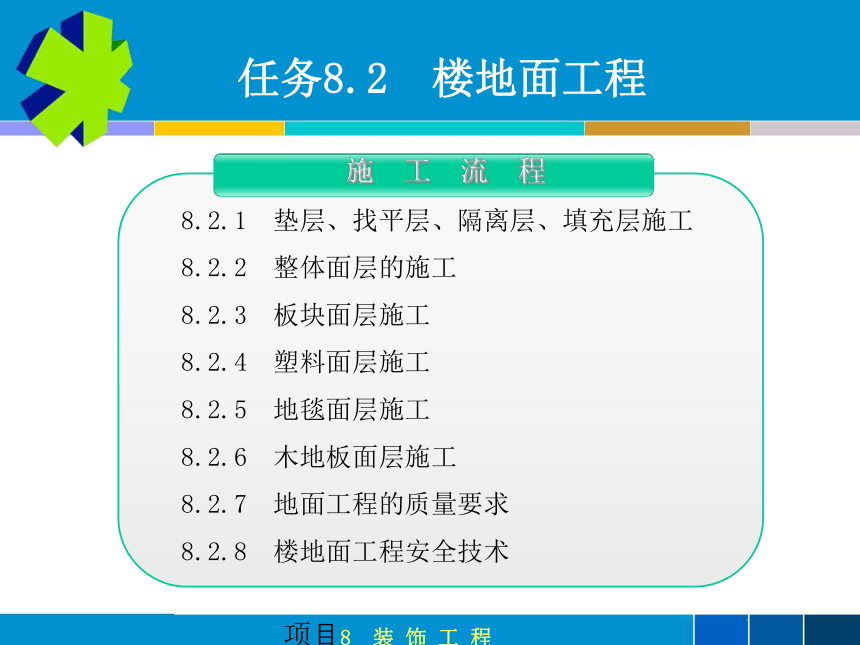

施 工 流 程
8.2.1 垫层、找平层、隔离层、填充层施工
8.2.2 整体面层的施工
8.2.3 板块面层施工
8.2.4 塑料面层施工
8.2.5 地毯面层施工
8.2.6 木地板面层施工
8.2.7 地面工程的质量要求
8.2.8 楼地面工程安全技术
项目8 装 饰 工 程
任务8.2 楼地面工程

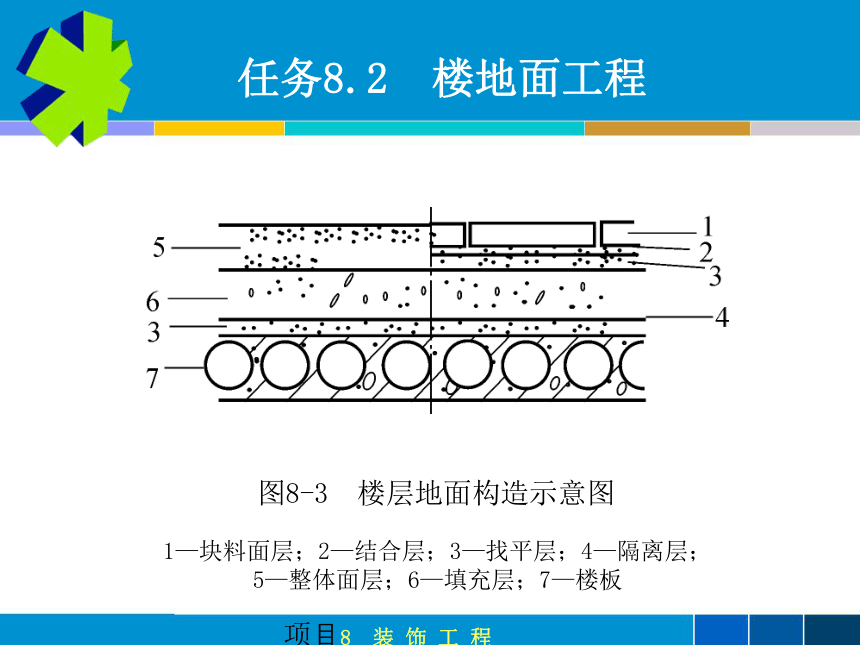

图8-3 楼层地面构造示意图
1—块料面层；2—结合层；3—找平层；4—隔离层；
5—整体面层；6—填充层；7—楼板
项目8 装 饰 工 程
任务8.2 楼地面工程

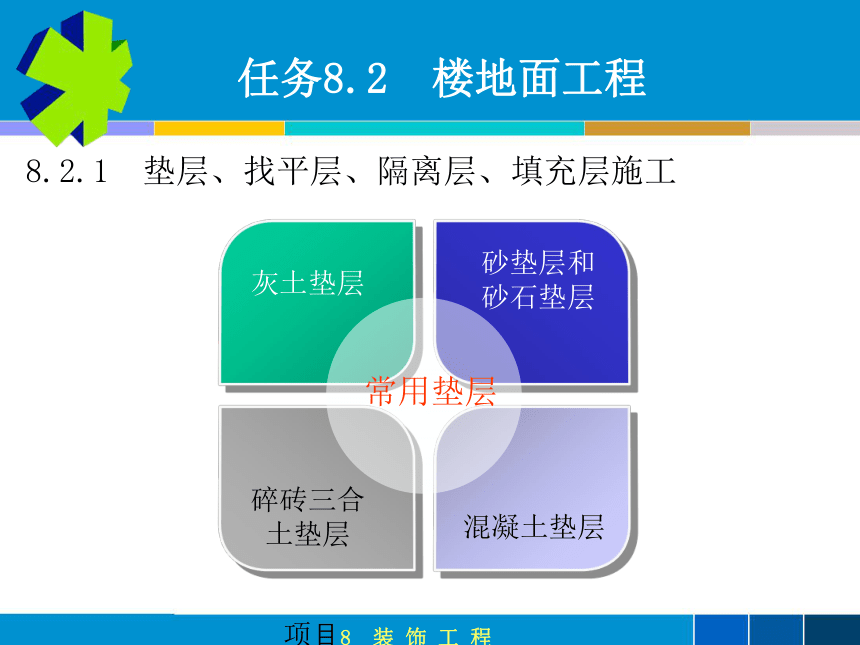

8.2.1 垫层、找平层、隔离层、填充层施工
灰土垫层
砂垫层和砂石垫层
碎砖三合土垫层
混凝土垫层
常用垫层
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.1 垫层、找平层、隔离层、填充层施工

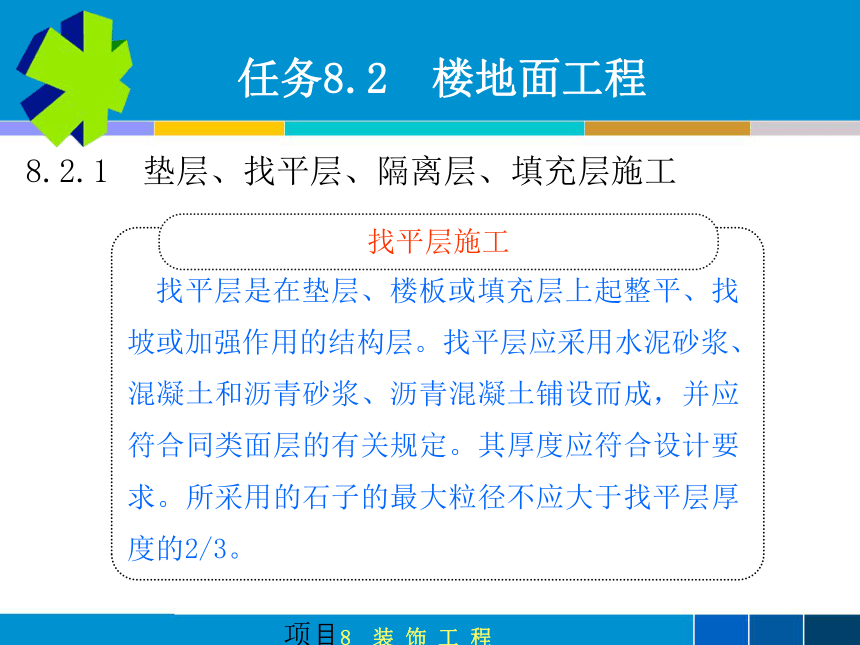

找平层施工
找平层是在垫层、楼板或填充层上起整平、找坡或加强作用的结构层。找平层应采用水泥砂浆、混凝土和沥青砂浆、沥青混凝土铺设而成，并应符合同类面层的有关规定。其厚度应符合设计要求。所采用的石子的最大粒径不应大于找平层厚度的2/3。
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.1 垫层、找平层、隔离层、填充层施工

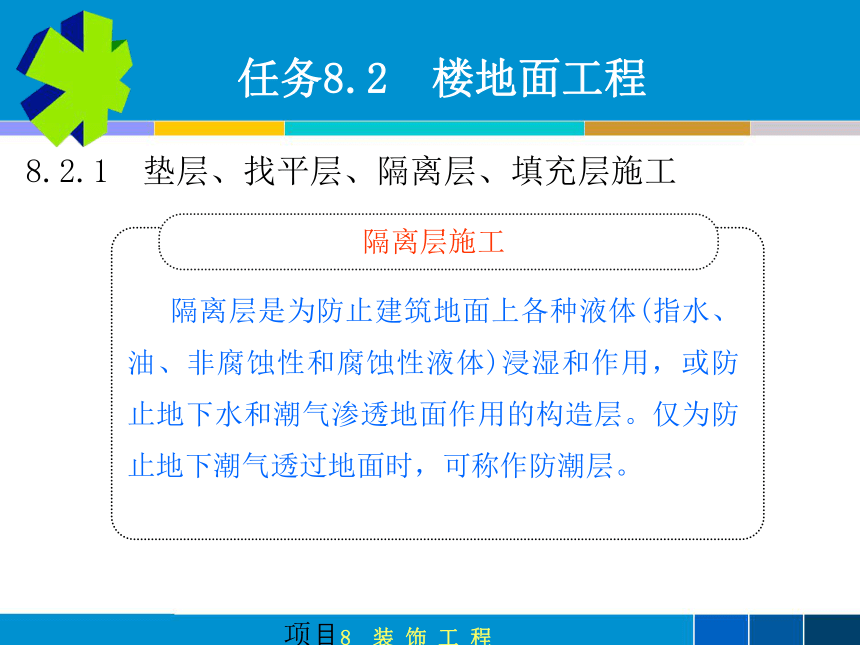

隔离层施工
隔离层是为防止建筑地面上各种液体(指水、油、非腐蚀性和腐蚀性液体)浸湿和作用，或防止地下水和潮气渗透地面作用的构造层。仅为防止地下潮气透过地面时，可称作防潮层。
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.1 垫层、找平层、隔离层、填充层施工

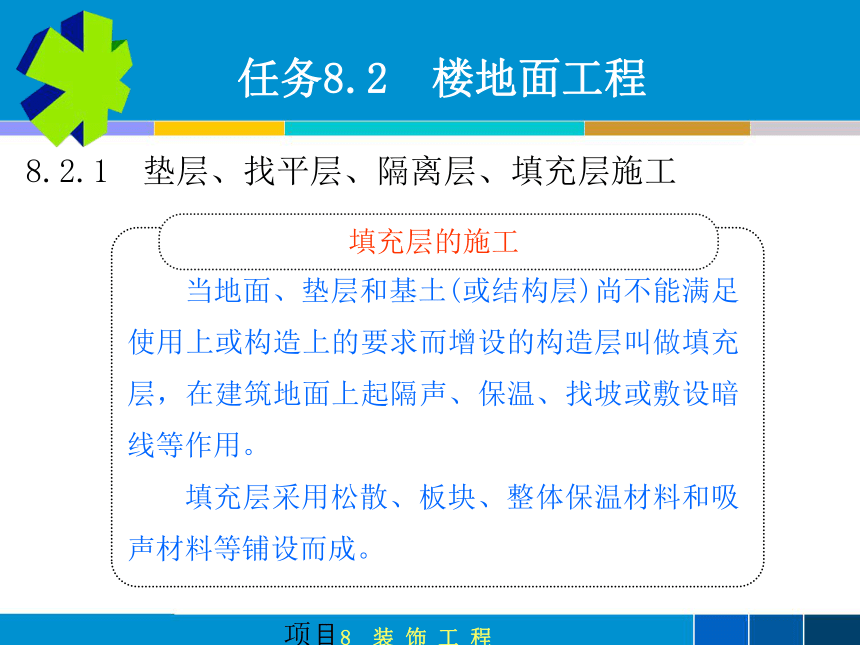

填充层的施工
当地面、垫层和基土(或结构层)尚不能满足使用上或构造上的要求而增设的构造层叫做填充层，在建筑地面上起隔声、保温、找坡或敷设暗线等作用。
填充层采用松散、板块、整体保温材料和吸声材料等铺设而成。
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.2 整体面层的施工
现浇水磨石面层施工
细石混凝土面层施工
水泥砂浆面层施工
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.2 整体面层的施工
水泥砂浆面层施工
水泥砂浆地面面层厚度不应小于20mm，有单层和双层做法。单层做法由20mm厚的1∶2的水泥砂浆铺抹而成；双层做法总厚度为25mm，下层为12mm厚的1∶2.5的水泥砂浆铺抹而成，上层为13mm厚的1∶1.5水泥砂浆铺抹而成。
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.2 整体面层的施工
细石混凝土面层施工
细石混凝土地面可以克服水泥砂浆地面干缩较大的弱点。这种地面强度高，干缩值小。与水泥砂浆面层相比，它的耐久性更好。
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.2 整体面层的施工
现浇水磨石面层施工
图8-4 现浇水磨石地面构造
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.2 整体面层的施工
现浇水磨石面层施工
材料
要求
颜料
石子
水泥
分格条
蜡
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.2 整体面层的施工
现浇水磨石面层施工
水磨石地面面层施工程序：基层清理→浇水冲洗湿润→设置标筋→铺水泥砂浆找平层→养护→嵌分格条→刷水泥浆一道→铺抹水泥石子浆→养护→三遍研磨→打蜡抛光。
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.2 整体面层的施工
现浇水磨石面层施工
施工要点：(1) 嵌分格条。
(2) 铺设水泥石子浆。
(3) 研磨。
(4) 抛光。
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.2 整体面层的施工
图8-5 分格条的设置
1—分格条；2—素水泥浆；3—水泥砂浆找平层；
4—混凝土垫层或钢筋混凝土楼板；
5—40～50mm内不抹素水泥浆
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.3 板块面层施工
图8-6 板块地面
1—块材面层；2—结合层；3—找平层；
4—基层(混凝土垫层或钢筋混凝土楼板)
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.3 板块面层施工
施工准备
铺贴前，应先挂线检查地面垫层的平整度，弹出房间中心十字线，然后由中央向四周弹出分块线，同时在四周墙壁上弹出水平控制线。按照设计要求进行试拼试排，并在块材背面编号，以便根据试排结果，在安装时对号入座。
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.3 板块面层施工
大理石板、花岗岩板及预制水磨石板面层铺贴
施工程序：基层处理→做找平层→弹线→抹结合层→铺贴→灌缝→上蜡。
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.3 板块面层施工
陶瓷地砖面层施工
铺贴前，应对地砖的规格、外观质量、色泽等进行预选，浸水湿润后晾干备用。地砖铺贴时，以表面有潮湿感但手按无水迹为宜。
(1) 做找平层 (2) 弹线定位
(3) 铺贴地砖 (4) 擦缝
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.4 塑料面层施工
塑料面层按材料的外形分为块材和卷材两种；按材质分为软质、半硬质和硬质3种。它是利用胶粘剂粘贴在牢固、坚实和平整的基层上形成的地面。
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.4 塑料面层施工
2
1
半硬质聚氯乙烯塑料面层(PVC)施工
软质聚氯乙烯卷材面层施工
基层清理→弹线分格→裁切试铺→刮胶→铺贴→清理
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.4 塑料面层施工
图8-7 塑料地板铺贴工具
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.5 地毯面层施工
地毯的铺设方法分活动式和固定式两种。活动式是地毯裁边，粘接接缝成一整片，直接摊铺于地面上，不与地面粘结，四周沿墙角修齐即可；固定式是将地毯裁边，粘接接缝成一整片，四周与房间用压条或粘结剂加以固定。压条固定操作方法如下：(1) 基层处理；(2) 在室内四周钉倒刺条。
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.5 地毯面层施工
图8-9 固定式满铺地毯
1—倒刺钉；
2—泡沫塑料衬垫厚10mm；
3—木条25mm×8mm；
4—尼龙地毯
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.6 木地板面层施工
图8-10 木、竹地板拼接形式
(a) 正方形地板；(b) 芦席纹地板；(c) 人字纹地板；(d) 直条地板
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.6 木地板面层施工
钉固法施工
胶粘法施工
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.6 木地板面层施工
图8-11 双层企口硬木地板的构造
(a) 实铺法；(b) 空铺法
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.7 地面工程的质量要求
地面工程的施工质量，应符合《建筑地面工程施工质量验收规范》(GB50209—2002)的规定。整体面层，板、块面层和木、竹面层的允许偏差见表8-4～表8-6。
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.8 楼地面工程安全技术
(1) 木地面板材备料时，操作人员必须熟练掌握切割机
具的操作运用方法，成品料、原材料以及废弃木料
都应合理分别堆放，严禁接近火源、电源。
(2) 塑料地面材料应储存在干燥洁净的仓库内，防止变
形，距热源3m以外，温度一般不超过32℃，在使用
过程中不应使烟火、开水壶、炉子等与地面直接接
触，以防出现火灾。
项目8 装 饰 工 程
任务8.2 楼地面工程
8.2.8 楼地面工程安全技术
(3) 采用倒刺固定法固定地毯时，要注意倒刺以防伤人。
(4) 在进行木地板粘贴以及水磨石地面酸洗打蜡等施工
中，由于会产生一定的有毒气体，所以操作人员施
工时应注意通风。必要时要穿工作服、戴口罩，以
及配备防酸护具，如防酸手套、防酸靴等。
