项目7 防 水 工 程
项目7 防 水 工 程

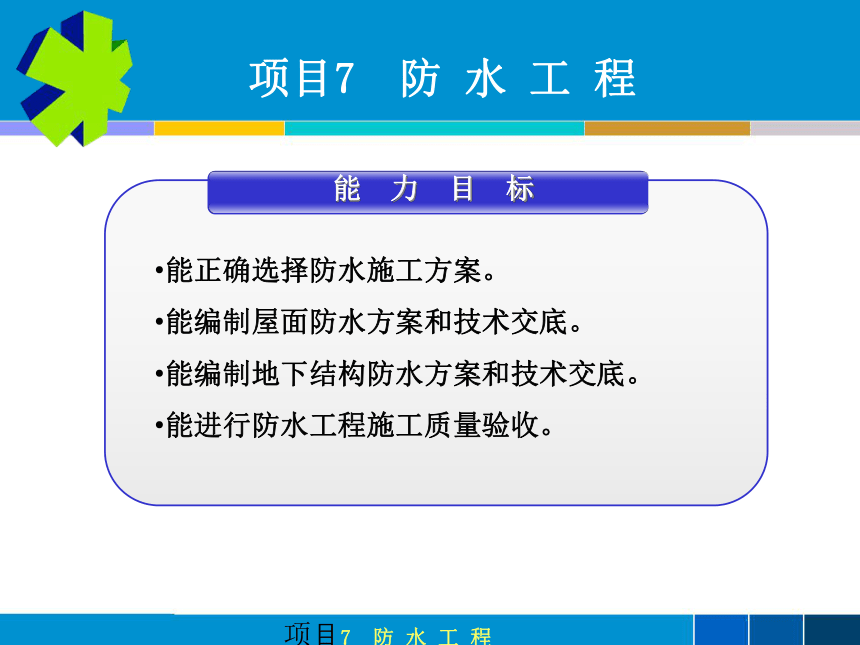

能 力 目 标
能正确选择防水施工方案。
能编制屋面防水方案和技术交底。
能编制地下结构防水方案和技术交底。
能进行防水工程施工质量验收。
项目7 防 水 工 程
项目7 防 水 工 程

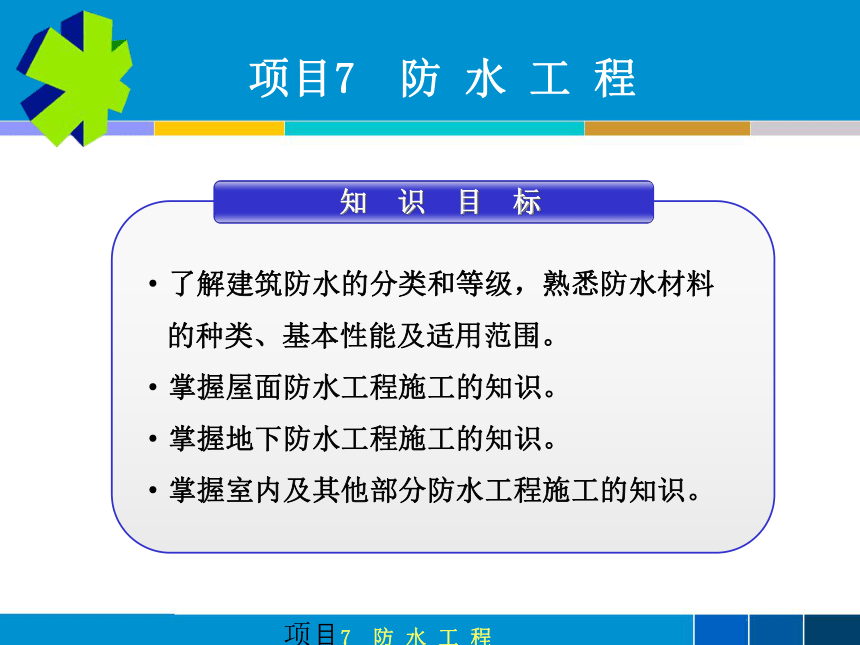

知 识 目 标
了解建筑防水的分类和等级，熟悉防水材料
的种类、基本性能及适用范围。
掌握屋面防水工程施工的知识。
掌握地下防水工程施工的知识。
掌握室内及其他部分防水工程施工的知识。
项目7 防 水 工 程
项目7 防 水 工 程

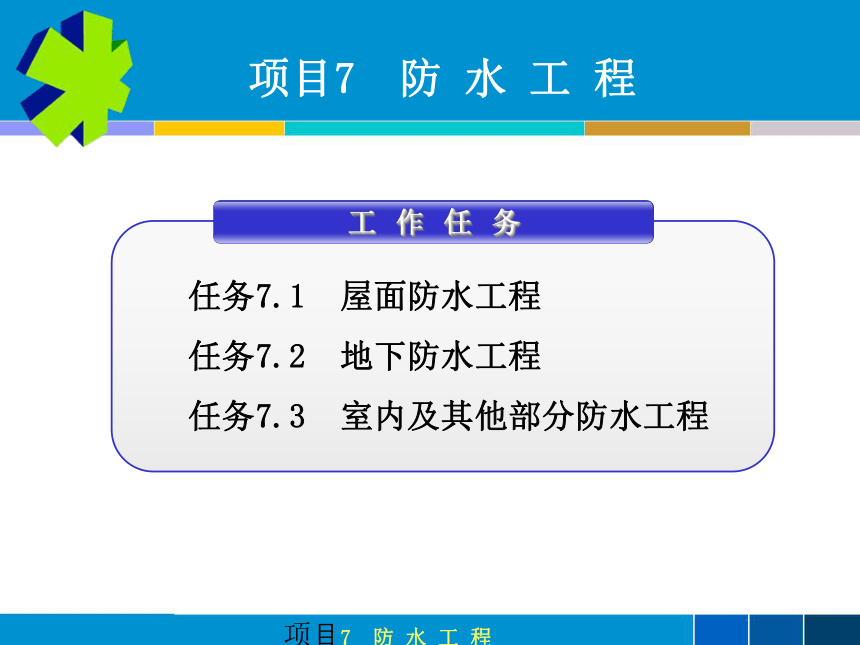

工 作 任 务
任务7.1 屋面防水工程
任务7.2 地下防水工程
任务7.3 室内及其他部分防水工程
项目7 防 水 工 程
任务7.2 地下防水工程

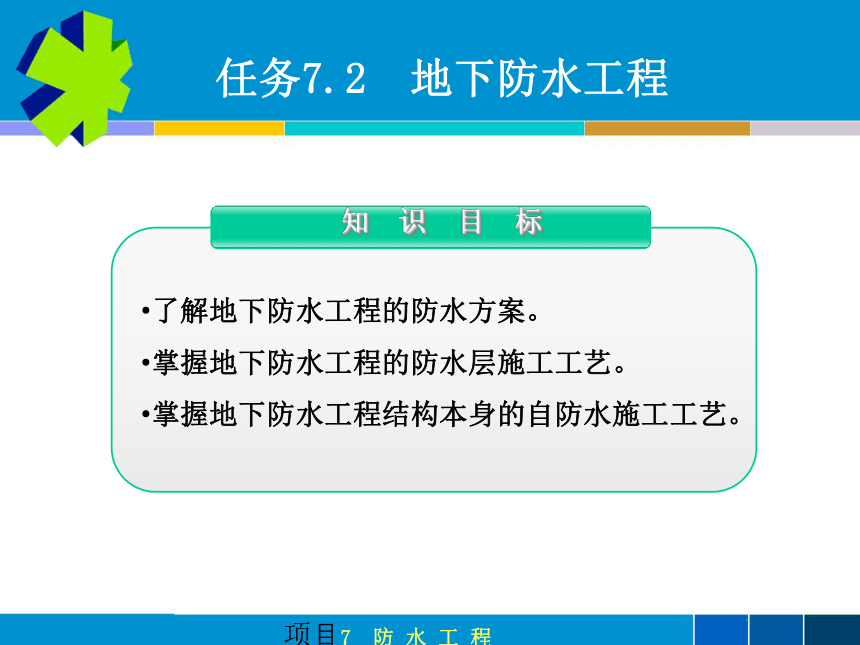

知 识 目 标
了解地下防水工程的防水方案。
掌握地下防水工程的防水层施工工艺。
掌握地下防水工程结构本身的自防水施工工艺。
项目7 防 水 工 程
任务7.2 地下防水工程

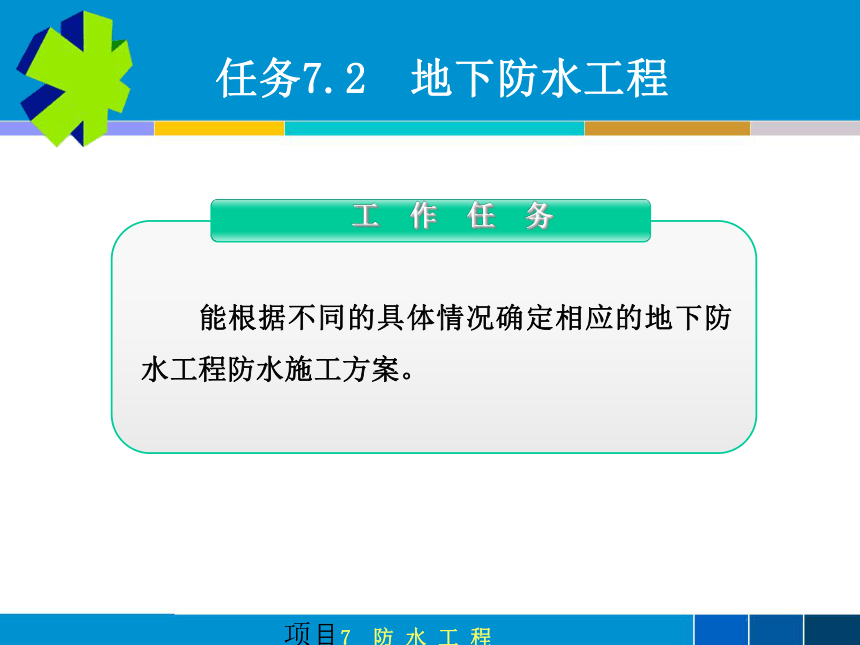

工 作 任 务
能根据不同的具体情况确定相应的地下防水工程防水施工方案。
项目7 防 水 工 程
任务7.2 地下防水工程

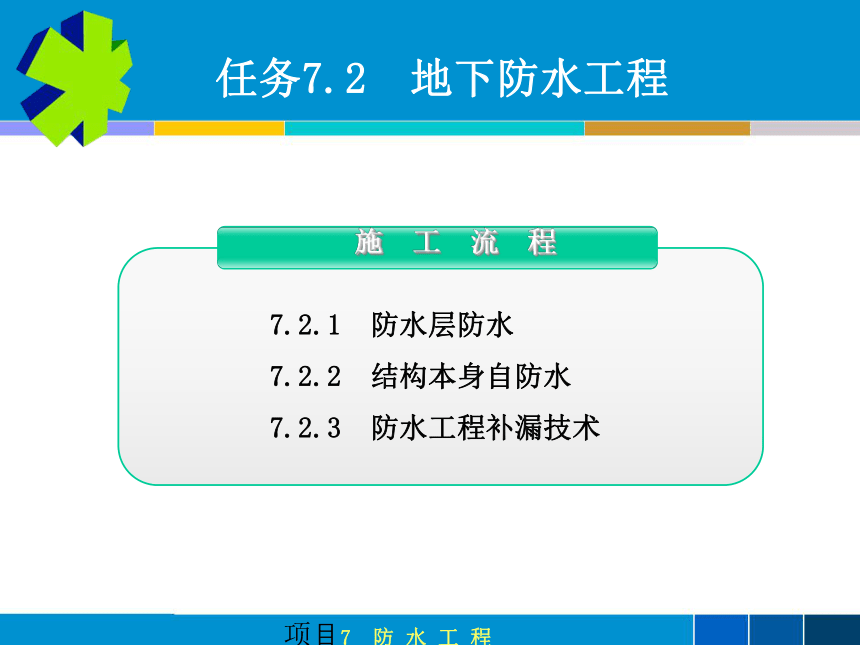

施 工 流 程
7.2.1 防水层防水
7.2.2 结构本身自防水
7.2.3 防水工程补漏技术
项目7 防 水 工 程
任务7.2 地下防水工程
7.2.1 防水层防水

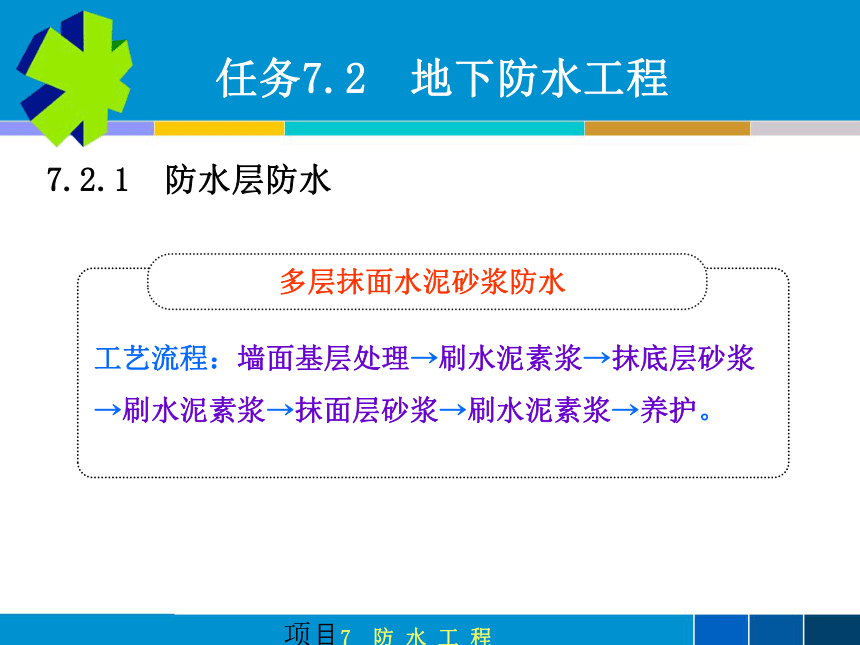

多层抹面水泥砂浆防水
工艺流程：墙面基层处理→刷水泥素浆→抹底层砂浆→刷水泥素浆→抹面层砂浆→刷水泥素浆→养护。
项目7 防 水 工 程
任务7.2 地下防水工程
7.2.1 防水层防水

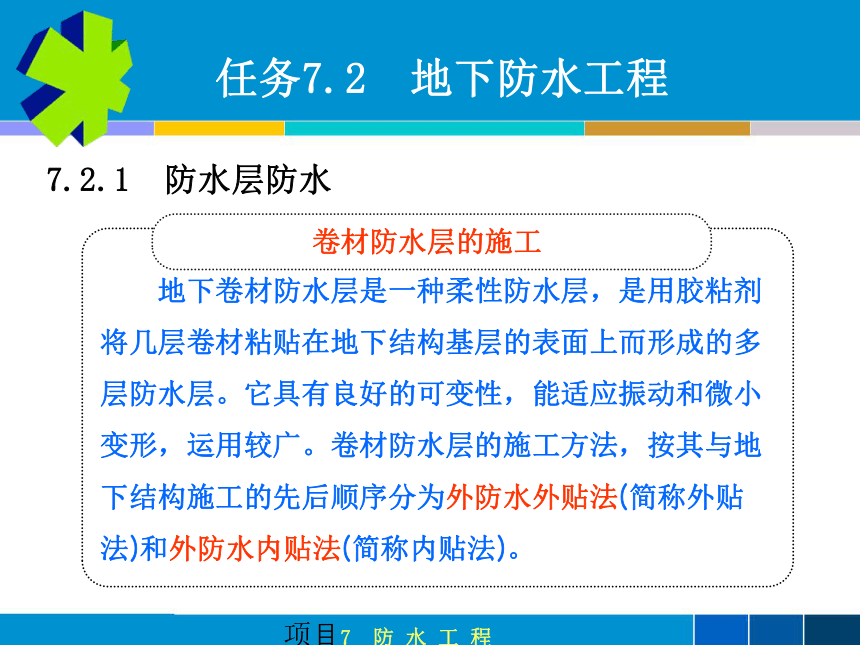

卷材防水层的施工
地下卷材防水层是一种柔性防水层，是用胶粘剂将几层卷材粘贴在地下结构基层的表面上而形成的多层防水层。它具有良好的可变性，能适应振动和微小变形，运用较广。卷材防水层的施工方法，按其与地下结构施工的先后顺序分为外防水外贴法(简称外贴法)和外防水内贴法(简称内贴法)。
项目7 防 水 工 程
任务7.2 地下防水工程
7.2.1 防水层防水

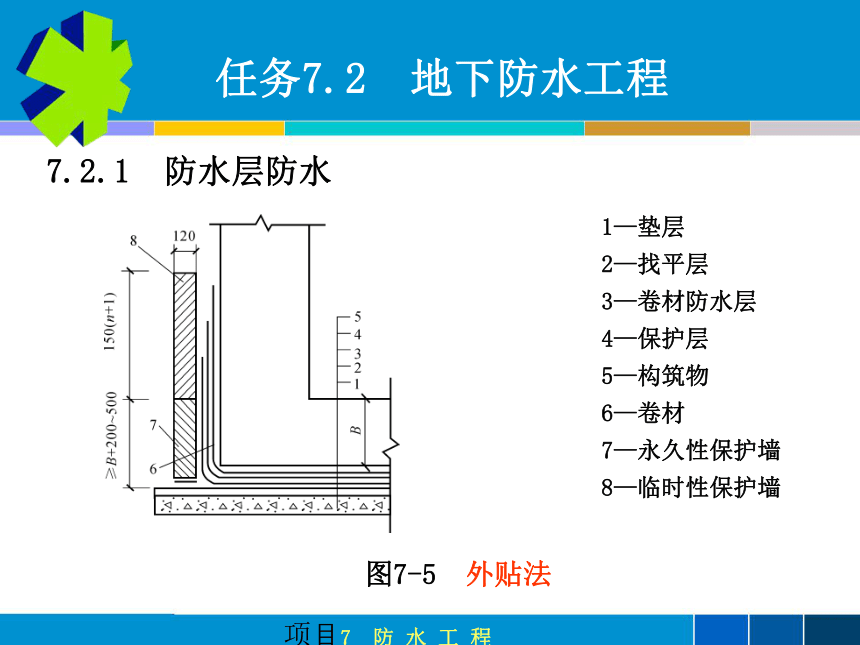

图7-5 外贴法
1—垫层
2—找平层
3—卷材防水层
4—保护层
5—构筑物
6—卷材
7—永久性保护墙8—临时性保护墙
项目7 防 水 工 程
任务7.2 地下防水工程
7.2.1 防水层防水
1—卷材防水层
2—保护墙
3—垫层
4—建筑物
图7-6 内贴法
项目7 防 水 工 程
任务7.2 地下防水工程
7.2.1 防水层防水
增铺卷材附加层
做密封处理
重视对卷材防水层的保护
提高卷材防水层质量的技术措施
卷材的点粘、条粘及空铺
项目7 防 水 工 程
任务7.2 地下防水工程
7.2.2 结构本身自防水
掺外加剂的防水混凝土
普通防水混凝土
通过调整混凝土的配合比来提高混凝土的密实度，以达到提高其抗渗能力的一种混凝土。
三乙醇胺防水混凝土
加气剂防水混凝土
项目7 防 水 工 程
任务7.2 地下防水工程
7.2.2 结构本身自防水
材料要求
水泥
砂和石
配合比
设计
项目7 防 水 工 程
任务7.2 地下防水工程
7.2.2 结构本身自防水
防水混凝土的施工
结构自防水混凝土的施工顺序：模板安装→钢筋绑扎→混凝土浇筑和振捣→混凝土的养护。
项目7 防 水 工 程
任务7.2 地下防水工程
7.2.2 结构本身自防水
图7-7 穿墙对拉螺栓的止水作法
(a) 螺栓加焊止水环；(b) 止水螺栓加堵头
项目7 防 水 工 程
任务7.2 地下防水工程
7.2.2 结构本身自防水
1—底板；2—金属(或塑料)止水条
图7-8 施工缝位置和接缝形式
项目7 防 水 工 程
任务7.2 地下防水工程
7.2.3 防水工程补漏技术
快硬性水泥胶浆堵漏法
补漏技术
化学灌浆
堵漏法
项目7 防 水 工 程
任务7.2 地下防水工程
7.2.3 防水工程补漏技术
图7-9 下管堵漏法
1—胶皮管
2—快凝胶浆
3—挡水墙
4—油毡一层
5—碎石
6—构筑物
7—垫层
项目7 防 水 工 程
任务7.2 地下防水工程
7.2.3 防水工程补漏技术
1—小绳(导水用)
2—快凝胶浆填缝
3—砂浆层
4—暂留小孔
5—构筑物
图7-10 下绳堵漏法
项目7 防 水 工 程
任务7.2 地下防水工程
7.2.3 防水工程补漏技术
图7-11 埋入式灌浆嘴埋设方法
1—进浆嘴
2—阀门
3—灌浆嘴
4—一层素灰一层砂浆找平；
5—快硬水泥浆
6—半圆铁片
7—混凝土墙裂缝
