项目7 防 水 工 程
项目7 防 水 工 程

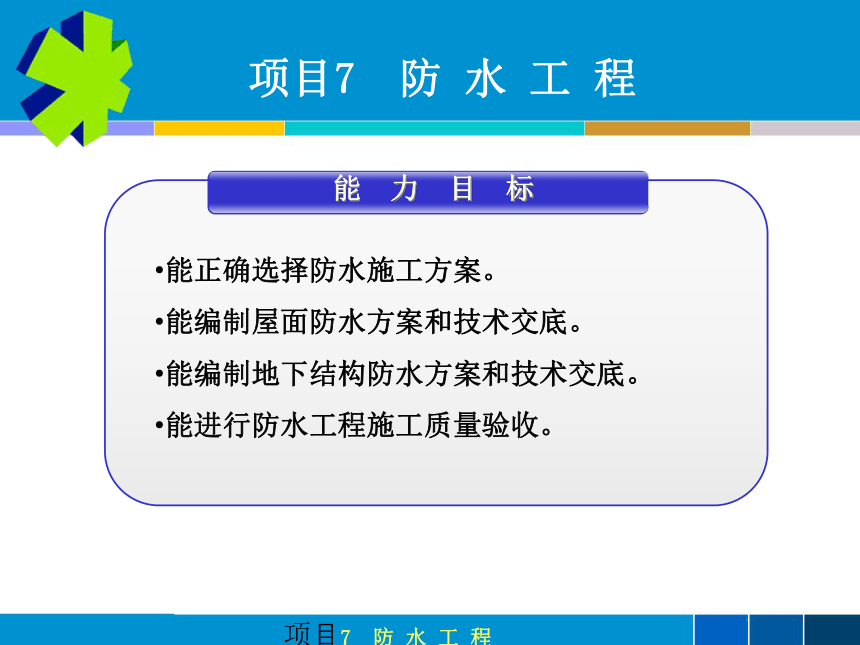

能 力 目 标
能正确选择防水施工方案。
能编制屋面防水方案和技术交底。
能编制地下结构防水方案和技术交底。
能进行防水工程施工质量验收。
项目7 防 水 工 程
项目7 防 水 工 程

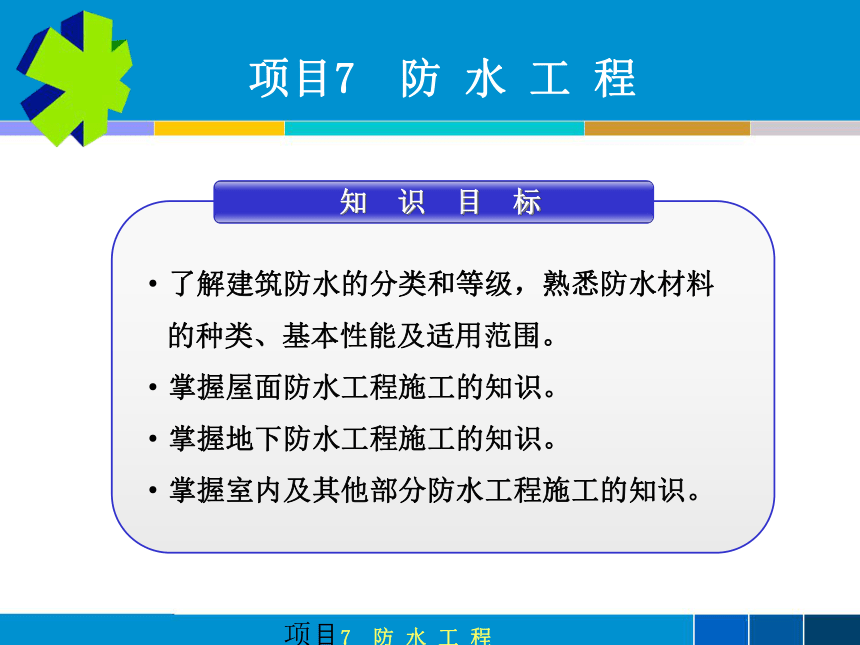

知 识 目 标
了解建筑防水的分类和等级，熟悉防水材料
的种类、基本性能及适用范围。
掌握屋面防水工程施工的知识。
掌握地下防水工程施工的知识。
掌握室内及其他部分防水工程施工的知识。
项目7 防 水 工 程
项目7 防 水 工 程

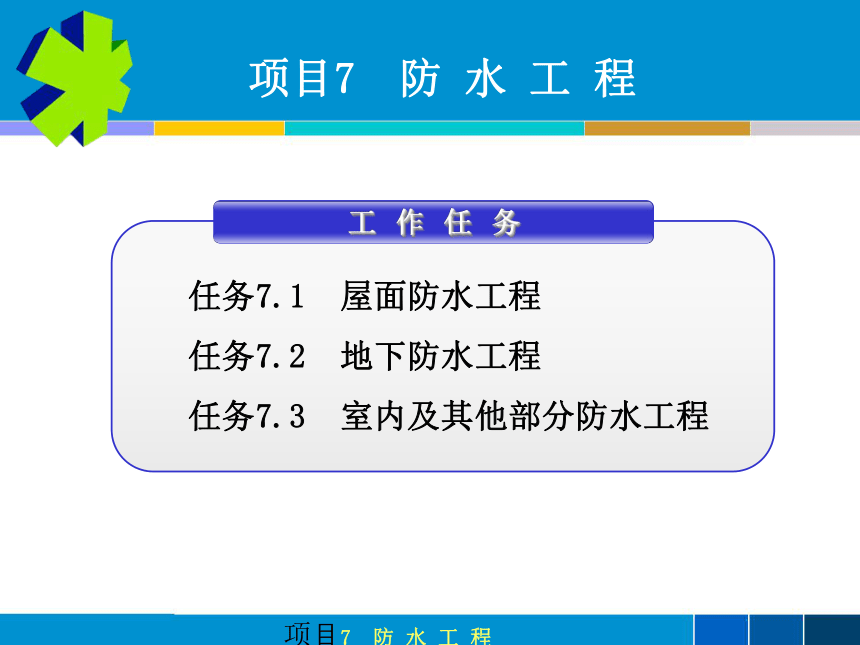

工 作 任 务
任务7.1 屋面防水工程
任务7.2 地下防水工程
任务7.3 室内及其他部分防水工程
项目7 防 水 工 程
项目7 防 水 工 程

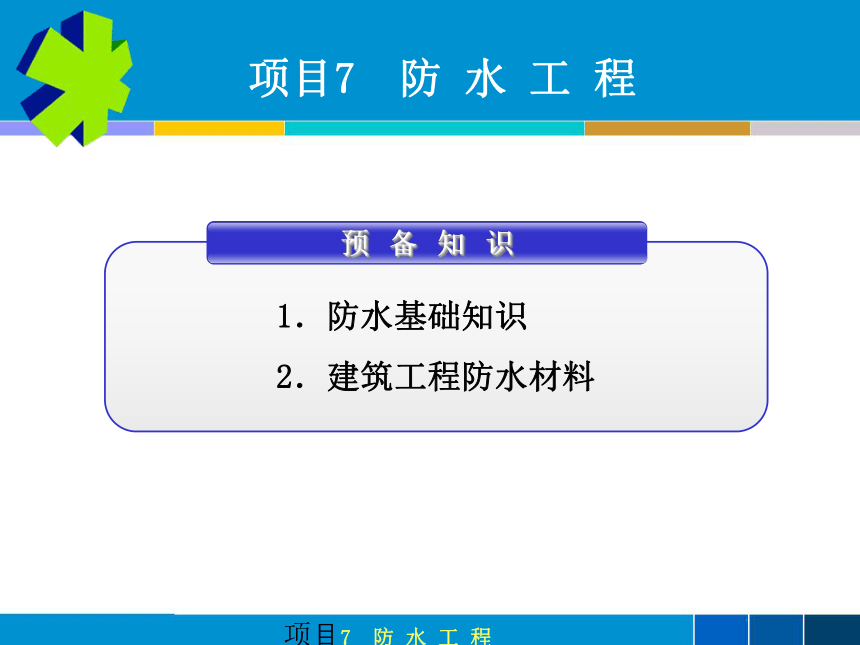

预 备 知 识
1．防水基础知识
2．建筑工程防水材料
项目7 防 水 工 程
预 备 知 识
1．防水基础知识

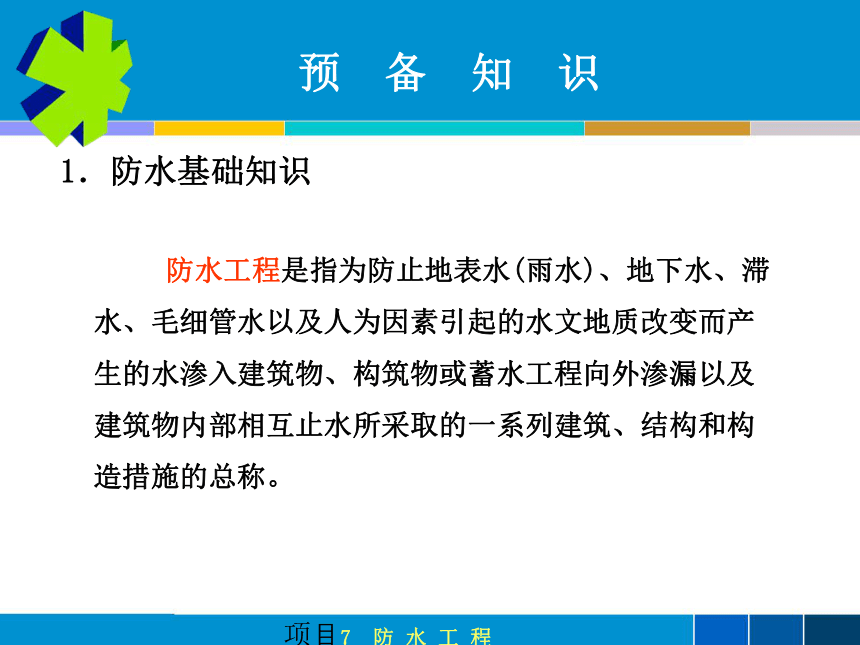

防水工程是指为防止地表水(雨水)、地下水、滞水、毛细管水以及人为因素引起的水文地质改变而产生的水渗入建筑物、构筑物或蓄水工程向外渗漏以及建筑物内部相互止水所采取的一系列建筑、结构和构造措施的总称。
项目7 防 水 工 程
预 备 知 识
1．防水基础知识

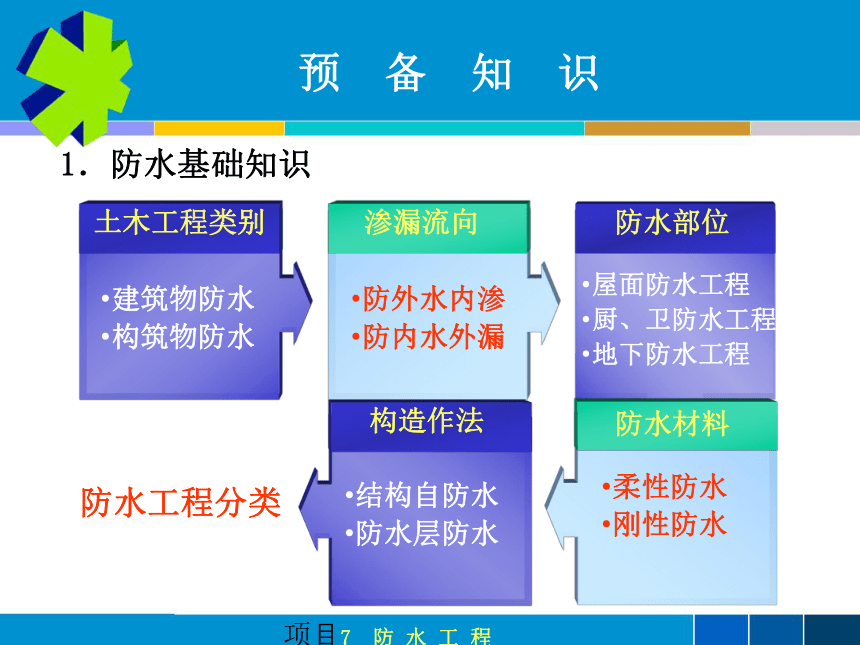

土木工程类别
渗漏流向
防水部位
构造作法
防水材料
防水工程分类
建筑物防水
构筑物防水
防外水内渗
防内水外漏
屋面防水工程
厨、卫防水工程
地下防水工程
柔性防水
刚性防水
结构自防水
防水层防水
项目7 防 水 工 程
预 备 知 识
1．防水基础知识

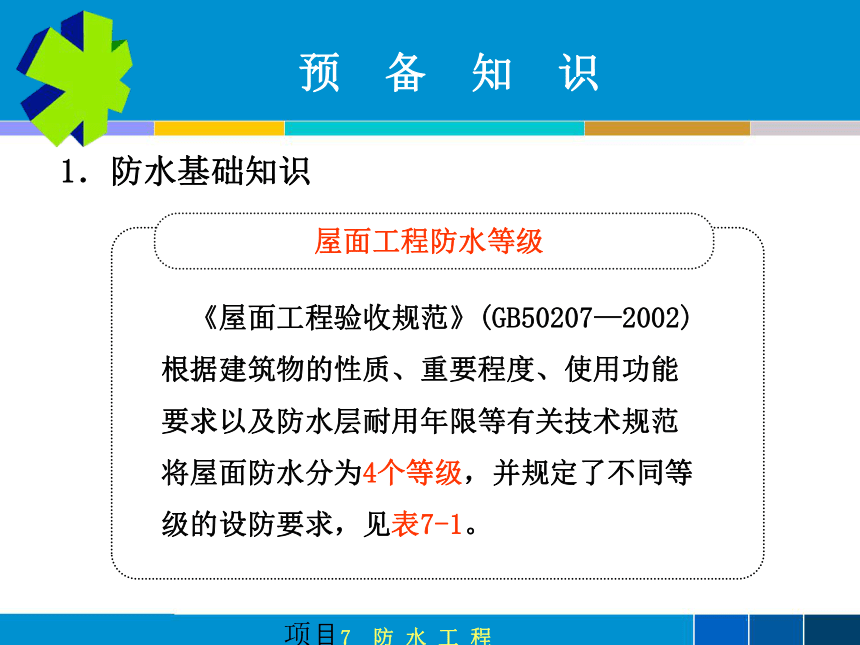

屋面工程防水等级
《屋面工程验收规范》(GB50207—2002)根据建筑物的性质、重要程度、使用功能要求以及防水层耐用年限等有关技术规范将屋面防水分为4个等级，并规定了不同等级的设防要求，见表7-1。
项目7 防 水 工 程
预 备 知 识
1．防水基础知识

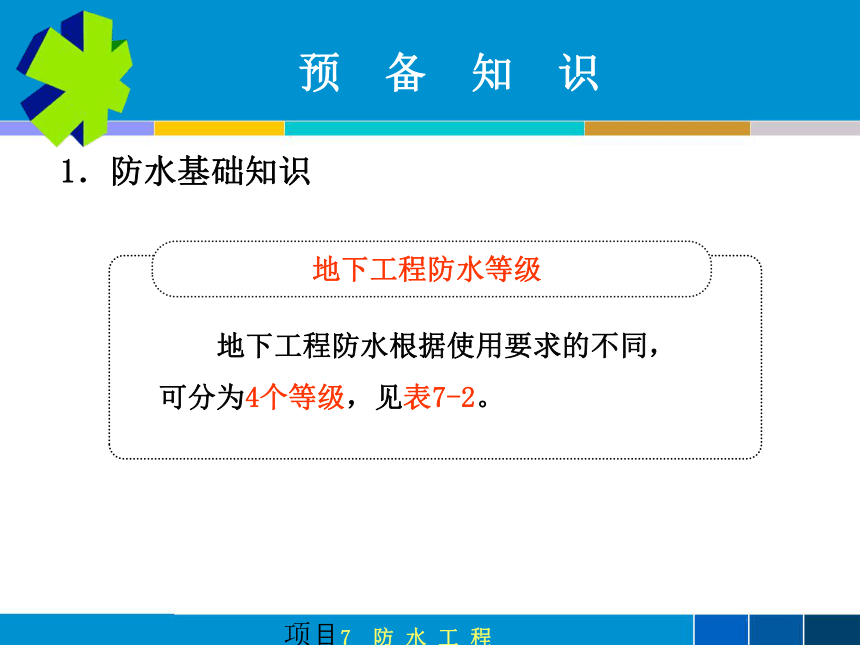

地下工程防水等级
地下工程防水根据使用要求的不同，可分为4个等级，见表7-2。
项目7 防 水 工 程
预 备 知 识

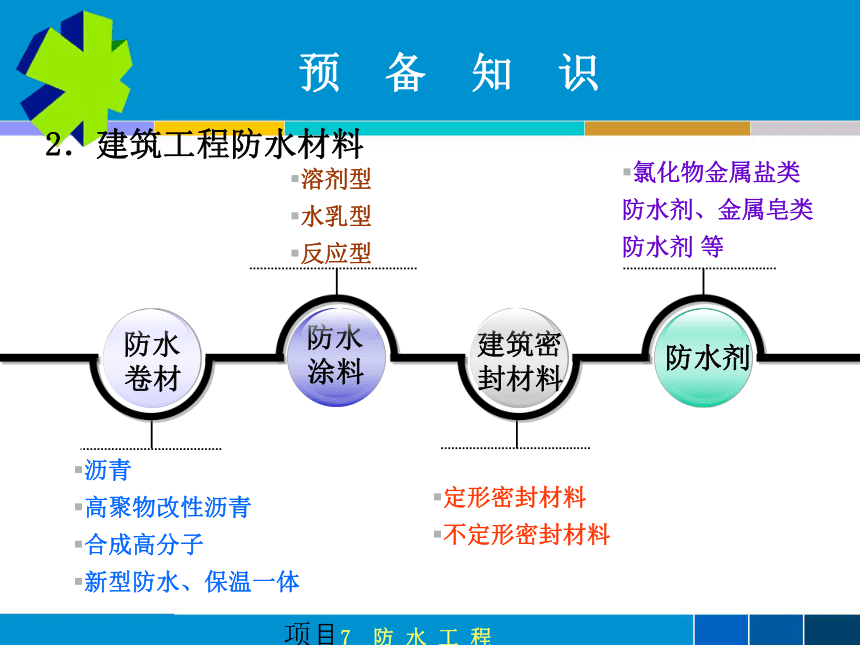

2．建筑工程防水材料
沥青
高聚物改性沥青
合成高分子
新型防水、保温一体
防水卷材
防水涂料
建筑密封材料
防水剂
氯化物金属盐类防水剂、金属皂类防水剂 等
溶剂型
水乳型
反应型
定形密封材料
不定形密封材料
项目7 防 水 工 程
任务7.1 屋面防水工程

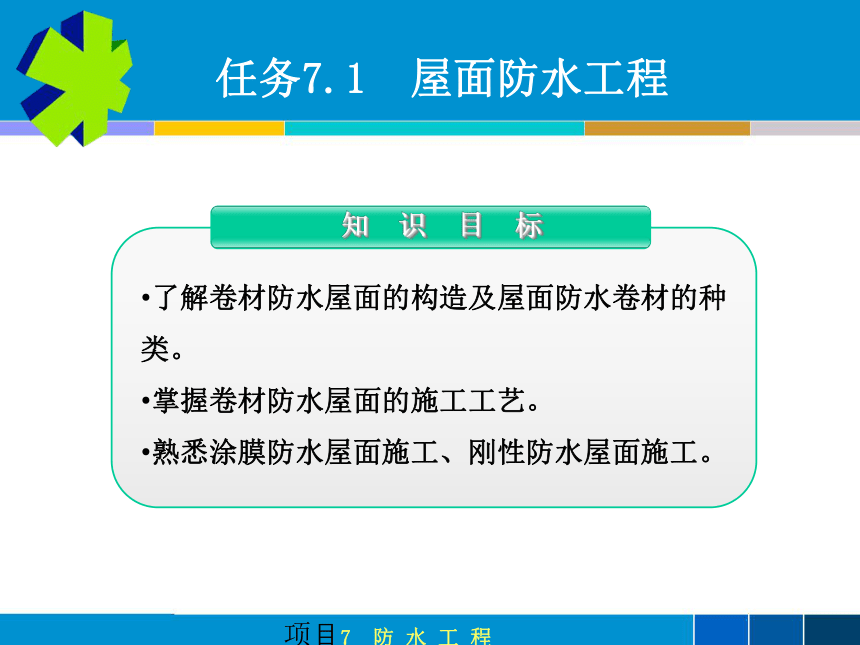

知 识 目 标
了解卷材防水屋面的构造及屋面防水卷材的种类。
掌握卷材防水屋面的施工工艺。
熟悉涂膜防水屋面施工、刚性防水屋面施工。
项目7 防 水 工 程
任务7.1 屋面防水工程

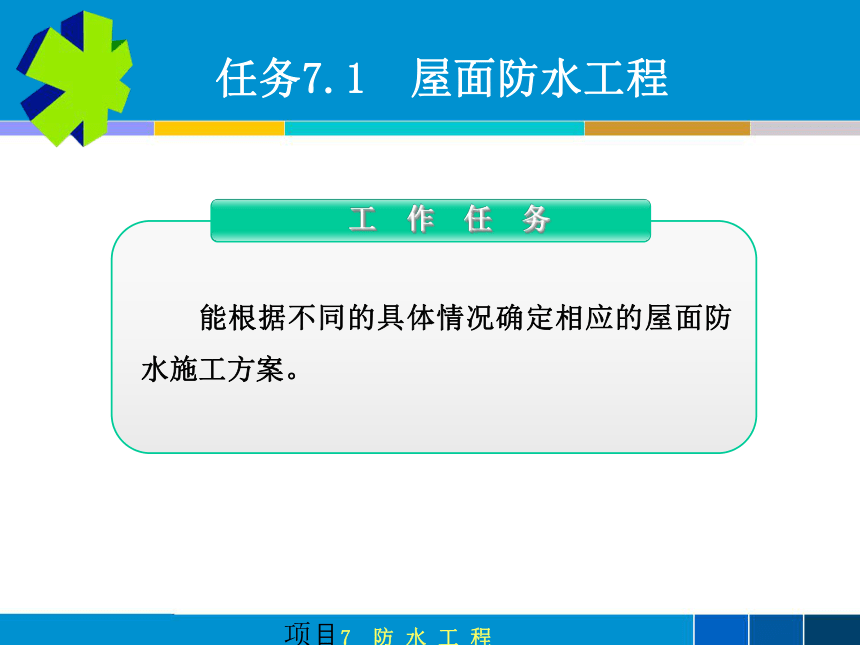

工 作 任 务
能根据不同的具体情况确定相应的屋面防水施工方案。
项目7 防 水 工 程
任务7.1 屋面防水工程

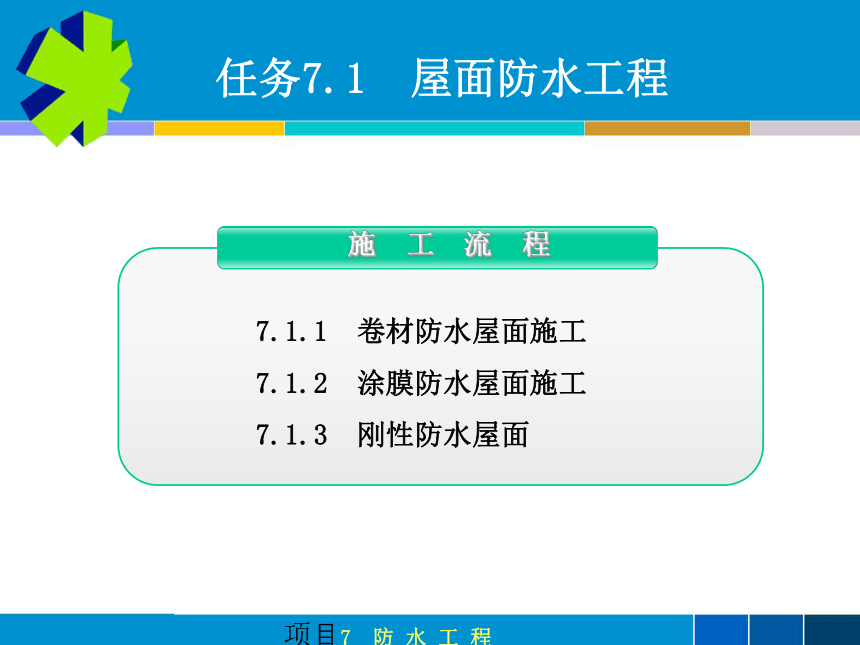

施 工 流 程
7.1.1 卷材防水屋面施工
7.1.2 涂膜防水屋面施工
7.1.3 刚性防水屋面
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.1 卷材防水屋面施工
其施工过程为：屋面基层施工→隔汽层施工→保温层施工→找平层施工→刷冷底子油→铺贴卷材附加层→铺贴卷材防水层→保护层施工。
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.1 卷材防水屋面施工
图7-1 卷材屋面构造层次示意图
(a) 不保温卷材屋面；(b) 保温卷材屋面
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.1 卷材防水屋面施工
基层施工
现浇钢筋混凝土屋面板应连续浇筑，不宜留施工缝，振捣密实，表面平整，并符合规定的排水坡度；预制楼板则要求安放平稳牢固，板缝间应嵌填密实。结构层表面应清理干净并平整。
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.1 卷材防水屋面施工
隔汽层施工
隔汽层可采用气密性好的卷材或防水涂料。一般是在结构层(或找平层)上涂刷冷底子油一道和热沥青二道，或铺设一毡两油。
隔汽层必须是整体连续的。
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.1 卷材防水屋面施工
整体保温层施工
板状保温层施工
松散材料保温层施工
保温层施工
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.1 卷材防水屋面施工
找平层施工
找平层基层或保温层上表面的构造层为使卷材铺贴平整，粘结应牢固并具有一定强度。找平层一般采用1∶3的水泥砂浆、细石混凝土或1∶8的沥青砂浆，其表面应平整、粗糙，按设计留置坡度，屋面转角处设半径不小于100mm的圆角或斜边长100～150mm的钝角垫坡。
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.1 卷材防水屋面施工
刷冷底子油
刷冷底子油之前，先检查找平层的表面。冷底子油可以涂刷或喷涂，涂刷应薄而均匀，不得有空白、麻点或气泡。涂刷时间应待找平层干燥、铺卷材前1～2天进行，使油层干燥而又不沾染灰尘。
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.1 卷材防水屋面施工
卷材附加层施工
屋面防水层施工时应对屋面排水比较集中的檐沟墙、女儿墙、天墙壁、变形缝、烟囱根、管道根与屋面交接处及檐口、天沟、斜沟、雨水口和屋脊等部位按设计要求先做附加层。附加层在排汽屋面排汽道、排汽帽等处必须单面点贴，以保证排汽道畅通。
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.1 卷材防水屋面施工
卷材防水层施工
图7-2 卷材平行层脊铺贴搭接要求
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.1 卷材防水屋面施工
Description of the contents
01
满贴法
条粘法
空铺法
点粘法
高聚物改性沥青防水卷材
02
冷粘法
热熔法
自粘法
合成高分子防水卷材
03
冷粘法
自粘法
热风焊接法
沥青防水卷材
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.1 卷材防水屋面施工
保护层施工
为了减少阳光辐射对沥青老化的影响，降低沥青表面的温度，防止暴雨和冰雪对防水层的侵蚀，卷材铺设完毕，经检查合格后，应立即进行保护层的施工。
1．绿豆砂保护层
2．预制板块保护层
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.2 涂膜防水屋面施工
其施工过程为：基层表面清理、修整→板缝嵌填密封材料施工→喷涂基层处理剂(底涂料)→特殊部位附加增强处理→涂布防水涂料→保护层施工。
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.2 涂膜防水屋面施工
图7-3 涂膜防水屋面构造层次图
(a) 无保温层涂膜屋面；(b) 有保温层涂膜屋面
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.2 涂膜防水屋面施工
基层处理
涂膜防水屋面的基层表面清理、修整与卷材防水屋面基本相同。
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.2 涂膜防水屋面施工
板缝嵌填密封材料施工
涂膜防水屋面防水层施工前应先对屋面板的板端缝、板边缝或找平层的分格缝、变形缝等防水部位进行修补清理，干燥后涂刷与密封材料基层处理相配套的基层处理剂。改性石油沥青密封材料基层处理剂应现场配制，配比符合设计要求，搅拌应均匀。
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.2 涂膜防水屋面施工
喷涂基层处理剂
基层处理剂应与上部涂料的材性相容，常用防水涂料的稀释液进行刷涂或喷涂。喷涂前应充分搅拌，喷涂均匀，覆盖完全，干燥后方可进行涂膜防水层施工。
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.2 涂膜防水屋面施工
特殊部位附加增强处理
在管道根部、阴阳角等部位，应做不少于一布二涂的附加层；在天沟、檐沟与屋面交接处以及找平层分格处均应空铺宽度不小于200～300mm的附加层，构造做法应符合设计要求。
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.2 涂膜防水屋面施工
涂布防水涂料
防水涂料可采用手工抹压、涂刷和喷涂分层施工。涂层厚度应均匀一致，表面平整。防水涂膜应由两层及以上涂层组成，一道涂层完毕并待干燥结膜后，方可涂布下一遍涂料，总厚度应符合设计要求或规范规定。
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.2 涂膜防水屋面施工
保护层施工
为了防止涂料过快老化，涂膜防水层应设置保护层。保护层材料可采用细石、云母、蛭石、浅色涂料、水泥砂浆或块材等。
遇雨、雪、五级风及其以上天气或预计涂膜固化前可能下雨时，严禁进行防水涂膜施工。
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.3 刚性防水屋面
其施工过程为：屋面基层施工→找坡、找平层施工→隔离层施工→分格缝的设置→防水层配筋→防水层施工。
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.3 刚性防水屋面
图7-4 刚性防水屋面构造
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.3 刚性防水屋面
基层施工要求
刚性防水屋面的结构层宜为整体现浇的钢筋混凝土。当屋面结构层采用装配式钢筋混凝土板时，应用强度等级不小于C20的细石混凝土灌缝，灌缝的细石混凝土宜掺膨胀剂。
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.3 刚性防水屋面
找坡、找平层施工
为了保证刚性防水屋面排水流畅，都要按设计要求对屋面进行找坡，通常的做法有结构找坡和找平层找坡。找平层应平整、压实、抹光，使其具有一定的防水能力。
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.3 刚性防水屋面
隔离层施工
在结构层与防水层之间宜增加一层低强度等级的砂浆或卷材、塑料薄膜等材料，起隔离作用，使结构层和防水层变形互不受约束，以减少防水混凝土产生拉应力而导致混凝土防水层开裂。
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.3 刚性防水屋面
卷材隔离层施工
纸筋灰(或麻刀灰)隔离层施工
石灰黏土砂浆(或石灰砂浆)隔离层施工
隔离层施工
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.3 刚性防水屋面
分格缝的设置
为防止大面积的刚性防水层因温差、混凝土收缩等影响而产生裂缝，应按设计要求设置分格缝。其位置一般应设在结构应力变化较突出的部位。分格缝的纵横间距一般不大于6m。
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.3 刚性防水屋面
防水层配筋
防水层中钢筋网片应绑扎或点焊。绑扎前钢筋要调直，不得有弯曲现象，也不应有锈蚀和油污。绑扎钢筋的搭接长度应大于30倍钢筋直径，且不小于 250mm。同一截面内接头不得超过钢筋面积的1/4。
项目7 防 水 工 程
任务7.1 屋面防水工程
7.1.3 刚性防水屋面
普通细石混凝土防水层施工
防水层施工
补偿收缩混凝土防水层施工
