项目6 结构安装工程
项目6 结构安装工程
能 力 目 标

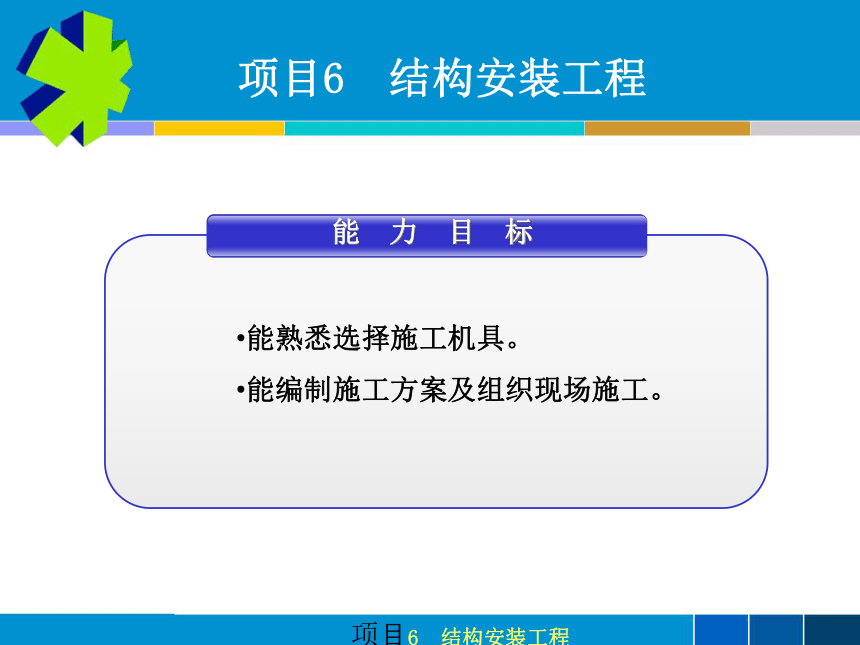

能熟悉选择施工机具。
能编制施工方案及组织现场施工。
项目6 结构安装工程
项目6 结构安装工程
知 识 目 标

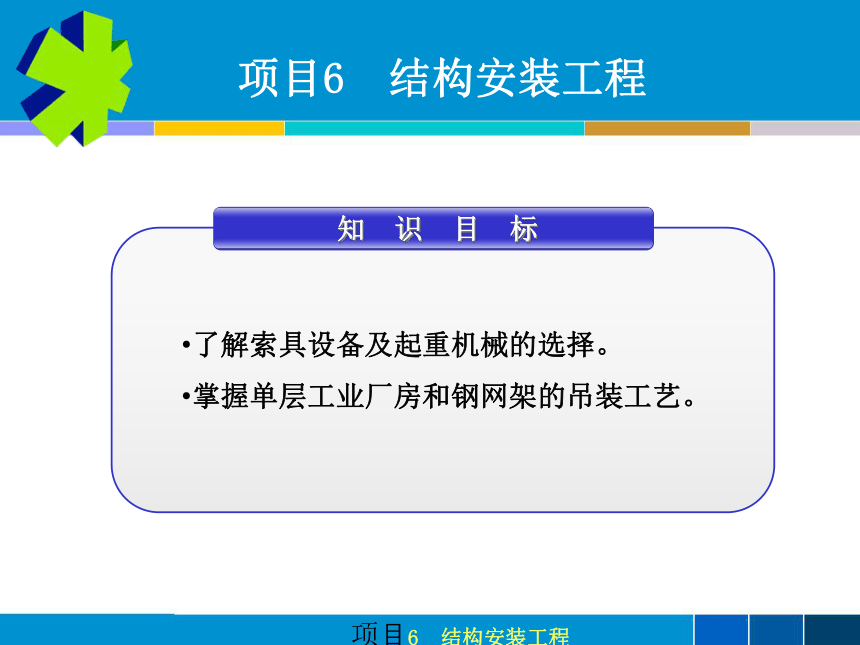

了解索具设备及起重机械的选择。
掌握单层工业厂房和钢网架的吊装工艺。
项目6 结构安装工程
项目6 结构安装工程
工 作 任 务

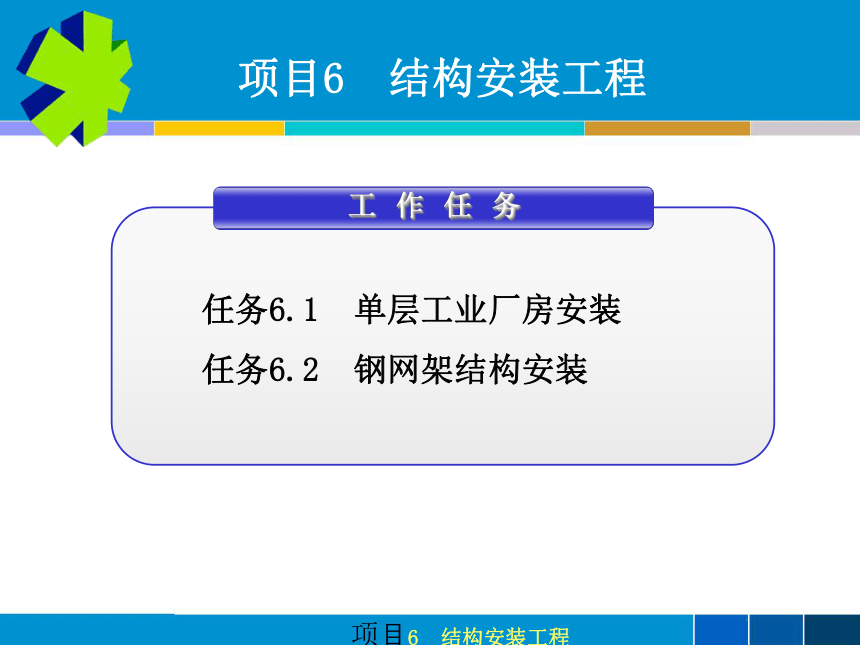

任务6.1 单层工业厂房安装
任务6.2 钢网架结构安装
项目6 结构安装工程
任务6.2 钢网架结构安装
知 识 目 标

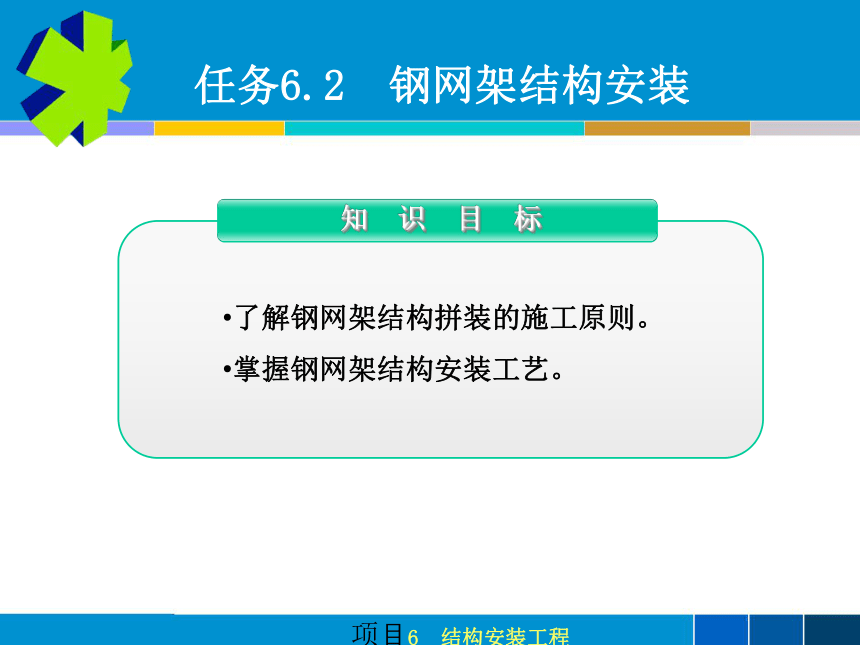

了解钢网架结构拼装的施工原则。
掌握钢网架结构安装工艺。
项目6 结构安装工程
任务6.2 钢网架结构安装
工 作 任 务

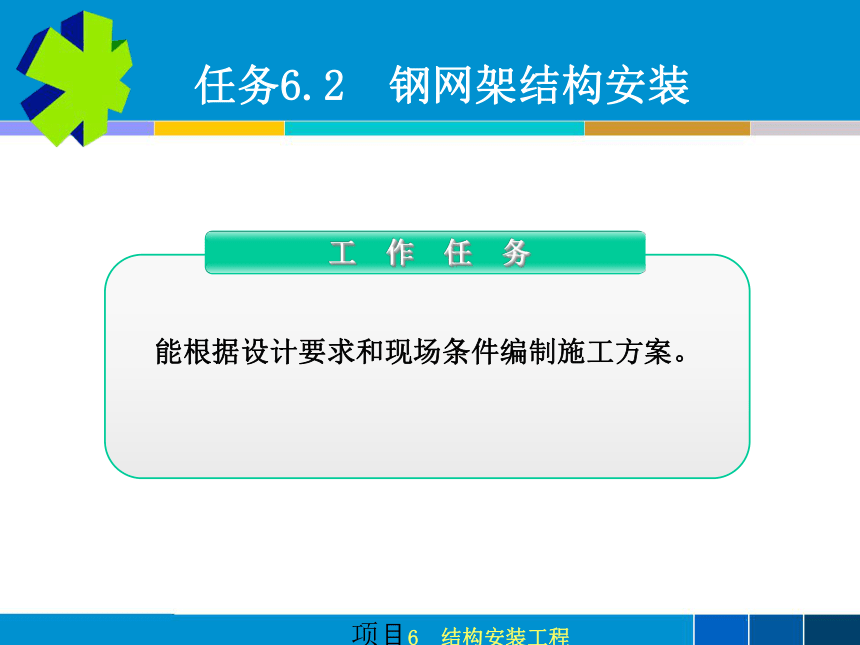

能根据设计要求和现场条件编制施工方案。
项目6 结构安装工程
任务6.2 钢网架结构安装
施 工 流 程

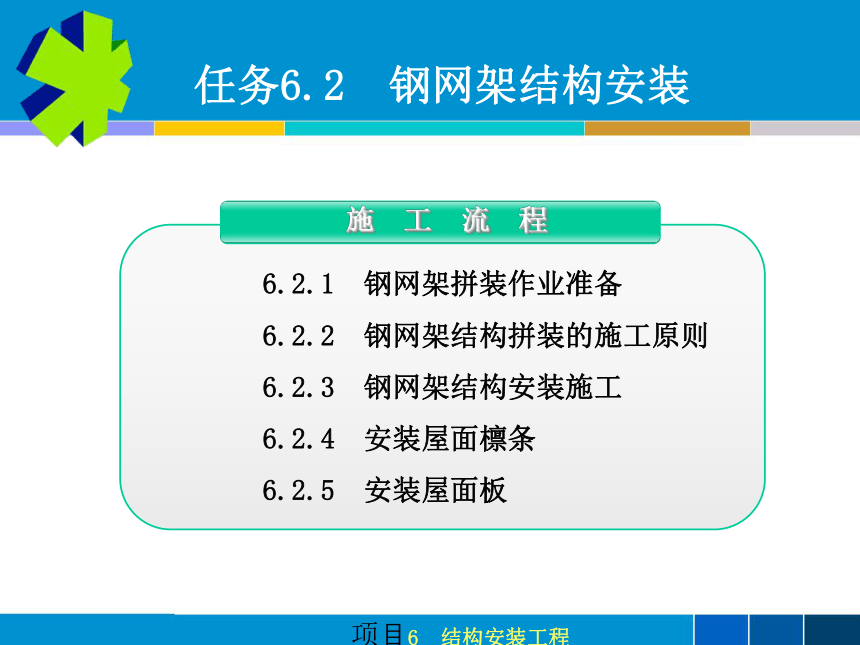

6.2.1 钢网架拼装作业准备
6.2.2 钢网架结构拼装的施工原则
6.2.3 钢网架结构安装施工
6.2.4 安装屋面檩条
6.2.5 安装屋面板
项目6 结构安装工程
任务6.2 钢网架结构安装
6.2.1 钢网架拼装作业准备

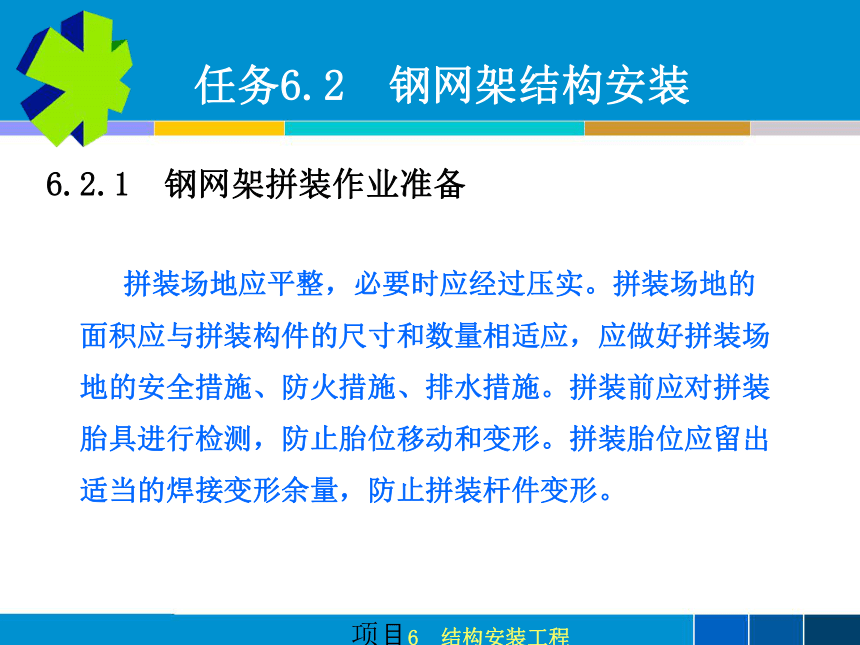

拼装场地应平整，必要时应经过压实。拼装场地的面积应与拼装构件的尺寸和数量相适应，应做好拼装场地的安全措施、防火措施、排水措施。拼装前应对拼装胎具进行检测，防止胎位移动和变形。拼装胎位应留出适当的焊接变形余量，防止拼装杆件变形。
项目6 结构安装工程
任务6.2 钢网架结构安装
6.2.2 钢网架结构拼装的施工原则
(1) 合理分割，即把网架根据实际情况合理地分割成各种单元体，使其经济地拼成整个网架。可有下列几种方案：
1) 直接由单根杆件，单个节点总拼成网架。
2) 由小拼单元总拼成网架。
3) 由小拼单元拼成中拼单元，总拼成网架。
项目6 结构安装工程
任务6.2 钢网架结构安装
6.2.2 钢网架结构拼装的施工原则
(2) 尽可能多地争取在工厂或预制场地焊接，尽量减少
高空作业量。因为这样可以充分利用起重设备将网
架单元翻身而能较多地进行平焊。
(3) 节点尽量不单独在高空就位，而是和杆件连接在一
起拼装，在高空仅安装杆件。
项目6 结构安装工程
任务6.2 钢网架结构安装
6.2.3 钢网架结构安装施工
整体吊装法
高空散装法
整体提升法
整体顶升法
分条或分块
安装法
高空滑移法
项目6 结构安装工程
任务6.2 钢网架结构安装
6.2.3 钢网架结构安装施工
图6-39 高空散装法施工顺序
项目6 结构安装工程
任务6.2 钢网架结构安装
6.2.3 钢网架结构安装施工
图6-40 分条(分块)安装法
项目6 结构安装工程
任务6.2 钢网架结构安装
6.2.3 钢网架结构安装施工
图6-41 高空滑移法施工过程
项目6 结构安装工程
任务6.2 钢网架结构安装
6.2.3 钢网架结构安装施工
图6-42 整体提升法施工过程
项目6 结构安装工程
任务6.2 钢网架结构安装
6.2.4 安装屋面檩条
网架结构的屋面系统中檩条布置在网架节点上，受网架网格大小限制，檩条的檩距一般为1.5～3m，跨度一般只有3～6m。目前，网架结构中使用的檩条大多为冷弯薄壁型钢檩条。
项目6 结构安装工程
任务6.2 钢网架结构安装
6.2.5 安装屋面板
网架结构的屋面板一般宜选用具有轻质、高强、耐久、保温、隔热、隔声、抗震及防水等性能的建筑材料，同时要求材料构造简单、施工方便，并能工业化生产。网架采用的屋面材料主要有彩色压型钢板、铝塑复合板、纯铝板、铝镁锰板、不锈钢板、夹胶玻璃及阳光板等，当前应用最为广泛的是彩色压型钢板。
