项目5 预应力混凝土工程
项目5 预应力混凝土工程

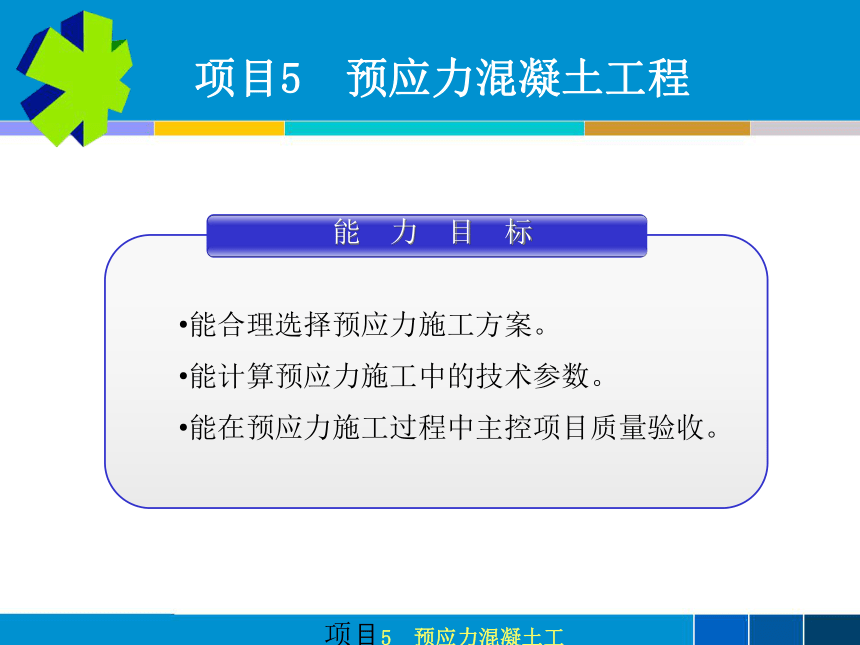

能 力 目 标
能合理选择预应力施工方案。
能计算预应力施工中的技术参数。
能在预应力施工过程中主控项目质量验收。
项目5 预应力混凝土工程
项目5 预应力混凝土工程

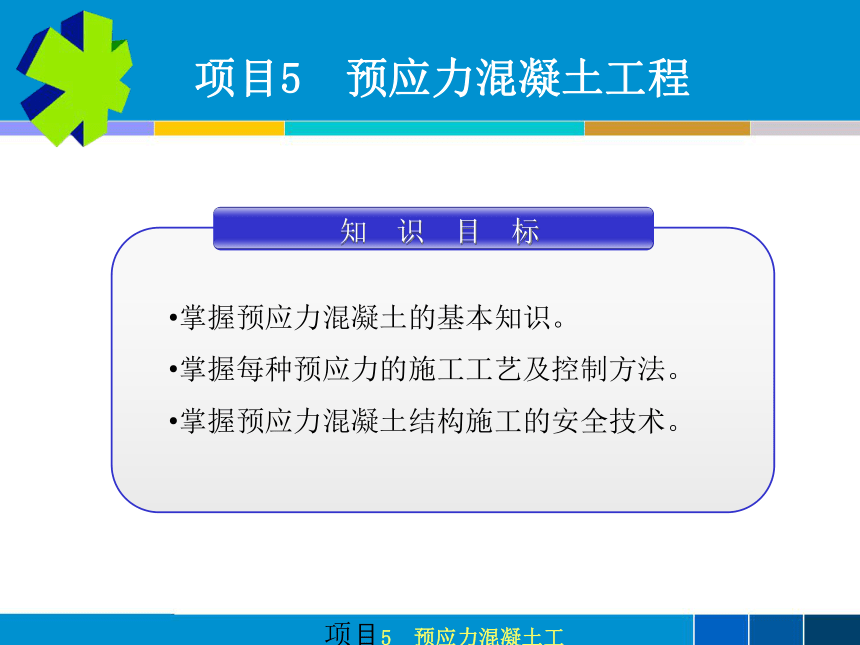

知 识 目 标
掌握预应力混凝土的基本知识。
掌握每种预应力的施工工艺及控制方法。
掌握预应力混凝土结构施工的安全技术。
项目5 预应力混凝土工程
项目5 预应力混凝土工程

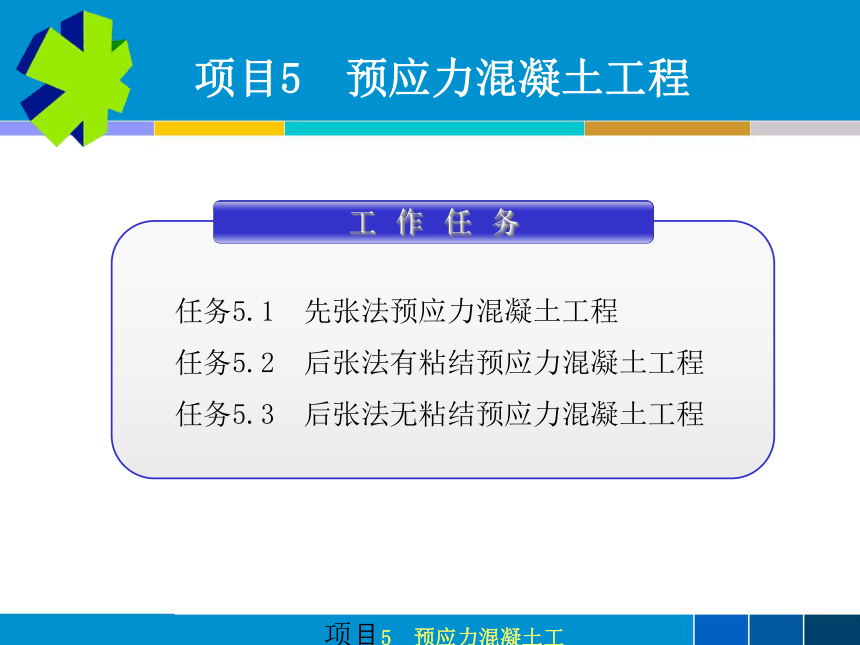

工 作 任 务
任务5.1 先张法预应力混凝土工程
任务5.2 后张法有粘结预应力混凝土工程
任务5.3 后张法无粘结预应力混凝土工程
项目5 预应力混凝土工程
任务5.3 后张法无粘结预应力
混凝土工程

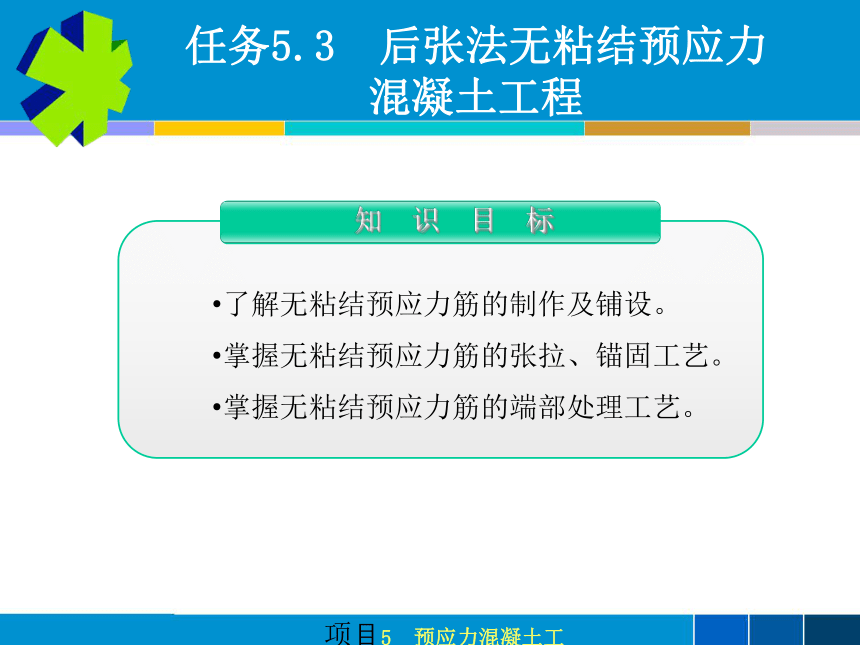

知 识 目 标
了解无粘结预应力筋的制作及铺设。
掌握无粘结预应力筋的张拉、锚固工艺。
掌握无粘结预应力筋的端部处理工艺。
项目5 预应力混凝土工程
任务5.3 后张法无粘结预应力
混凝土工程

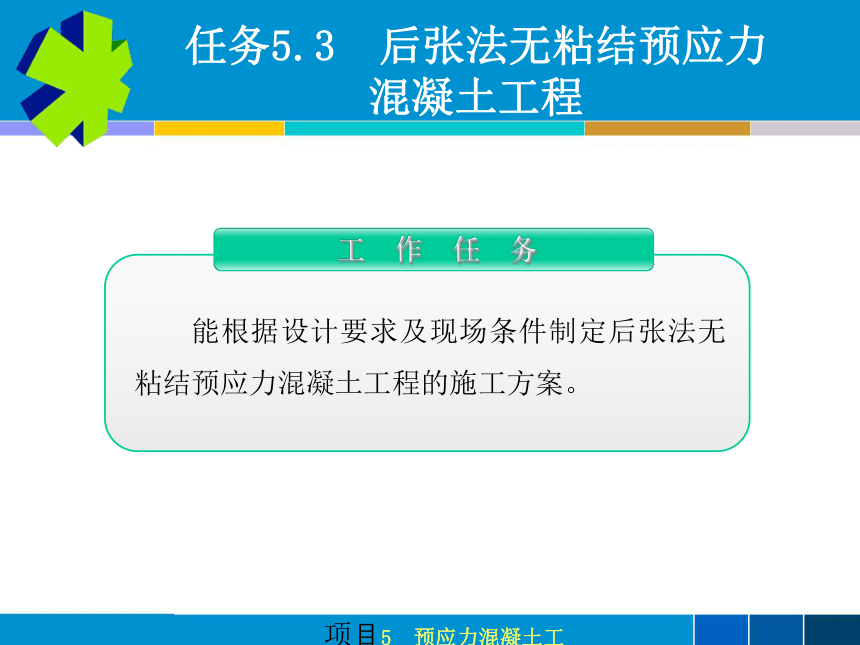

工 作 任 务
能根据设计要求及现场条件制定后张法无粘结预应力混凝土工程的施工方案。
项目5 预应力混凝土工程
任务5.3 后张法无粘结预应力
混凝土工程

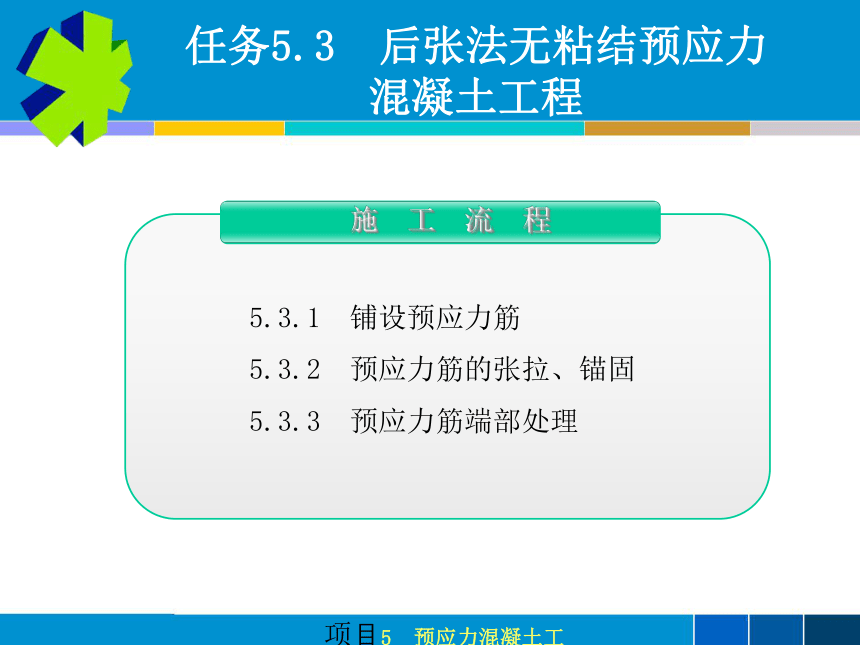

施 工 流 程
5.3.1 铺设预应力筋
5.3.2 预应力筋的张拉、锚固
5.3.3 预应力筋端部处理
项目5 预应力混凝土工程
任务5.3 后张法无粘结预应力
混凝土工程
5.3.1 铺设预应力筋
无粘结预应力筋铺设前应检查外包层完好程度，对有轻微破损者，用塑料带补包好，对破损严重者应予以报废。
无粘结预应力筋应严格按设计要求的曲线形状就位固定牢固。
项目5 预应力混凝土工程
任务5.3 后张法无粘结预应力
混凝土工程
5.3.2 预应力筋的张拉、锚固
预应力筋张拉时，混凝土强度应符合设计要
求，当设计无要求时，混凝土的强度应达到
设计强度的75%方可开始张拉。
(2) 张拉程序：一般采用0→1.03σcon锚固，
以减少无粘结预应力筋的松弛损失。
项目5 预应力混凝土工程
任务5.3 后张法无粘结预应力
混凝土工程
5.3.2 预应力筋的张拉、锚固
(3) 张拉顺序：应根据预应力筋的铺设顺序进
行，先铺设的先张拉，后铺设的后张拉。
(4) 预应力平板结构中，预应力筋往往很长，应
尽量减少其摩阻损失值。
项目5 预应力混凝土工程
任务5.3 后张法无粘结预应力
混凝土工程
5.3.3 预应力筋端部处理
图5-36 无粘结钢丝束固定端
1—锚板；2—钢丝；3—螺旋筋；
4—软塑料管；5—无粘结钢丝束
项目5 预应力混凝土工程
任务5.3 后张法无粘结预应力
混凝土工程
5.3.3 预应力筋端部处理
图5-37 钢绞线在固定端压花
项目5 预应力混凝土工程
任务5.3 后张法无粘结预应力
混凝土工程
5.3.3 预应力筋端部处理
图5-38 无粘结钢丝束采用墩头锚具时张拉端头处理
1—锚环；2—螺母；3—埋件；4—塑料套筒；
5—油脂；6—软塑料管；7—无粘结钢丝束
项目5 预应力混凝土工程
任务5.3 后张法无粘结预应力
混凝土工程
5.3.3 预应力筋端部处理
图5-39 钢绞线端头打弯与封闭
1—锚环；2—夹片；3—埋件；4—钢绞线；5—散开打弯钢丝；6—圈梁
