(共60张PPT)
项目6 结构安装工程
项目6 结构安装工程

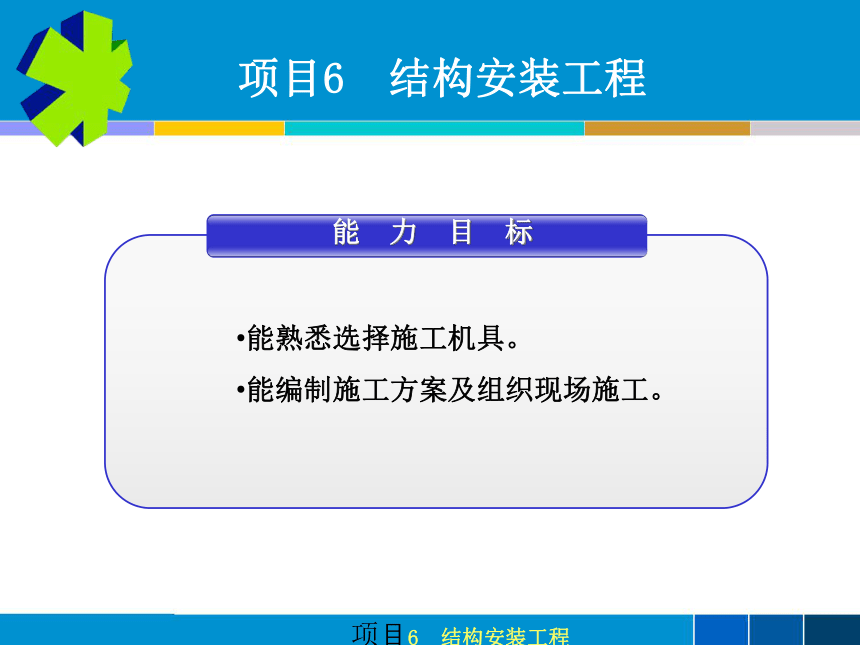

能 力 目 标
能熟悉选择施工机具。
能编制施工方案及组织现场施工。
项目6 结构安装工程
项目6 结构安装工程

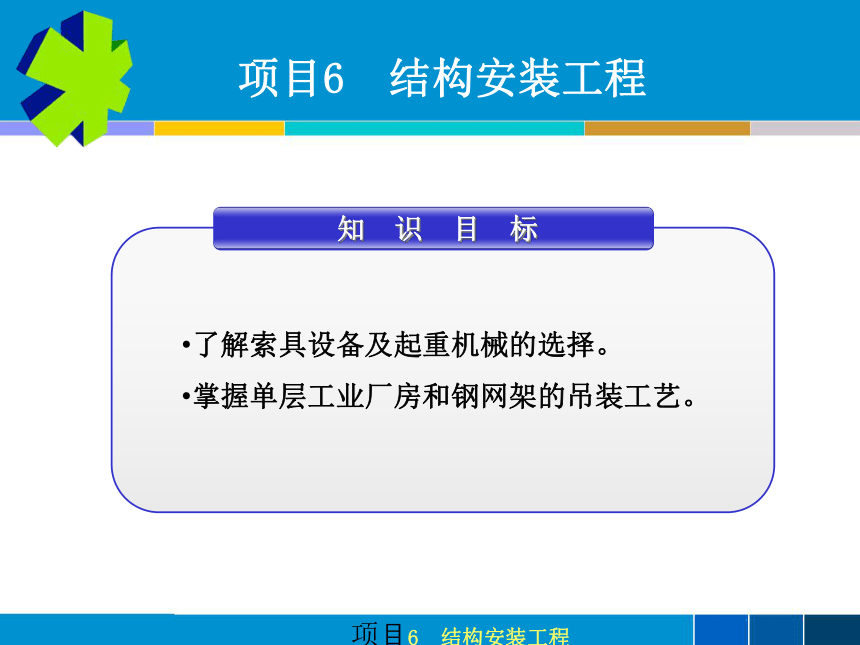

知 识 目 标
了解索具设备及起重机械的选择。
掌握单层工业厂房和钢网架的吊装工艺。
项目6 结构安装工程
项目6 结构安装工程

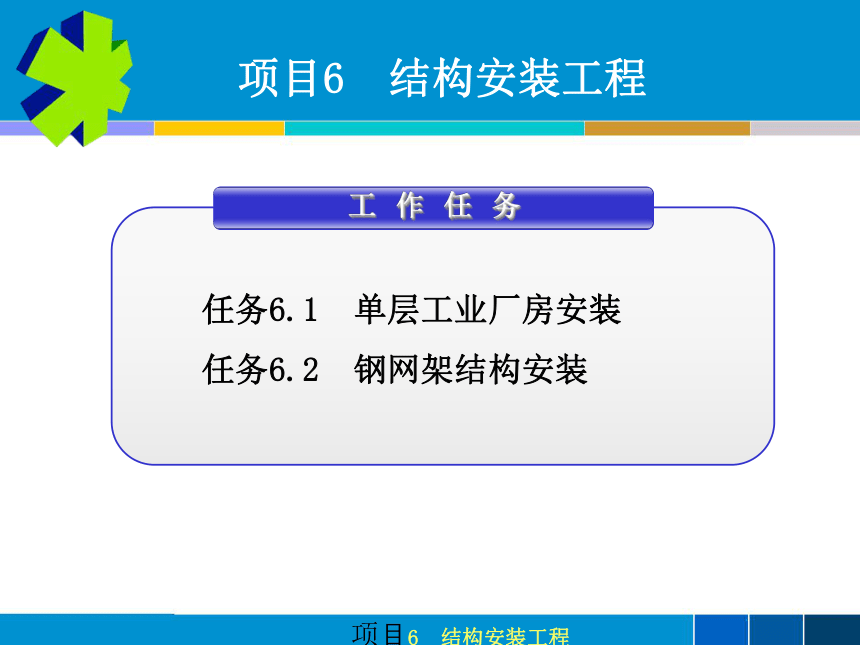

工 作 任 务
任务6.1 单层工业厂房安装
任务6.2 钢网架结构安装
项目6 结构安装工程
项目6 结构安装工程

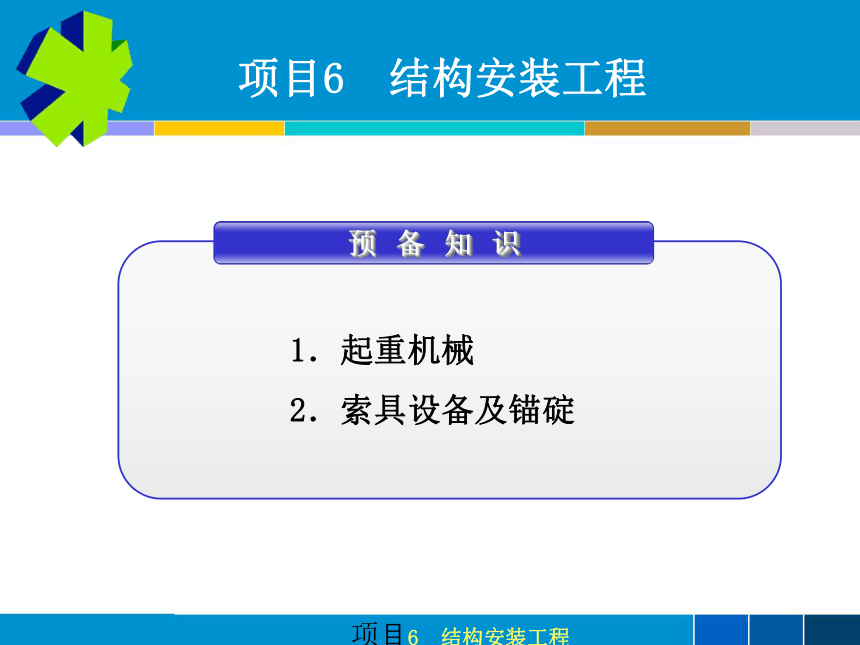

预 备 知 识
1．起重机械
2．索具设备及锚碇
项目6 结构安装工程
预 备 知 识

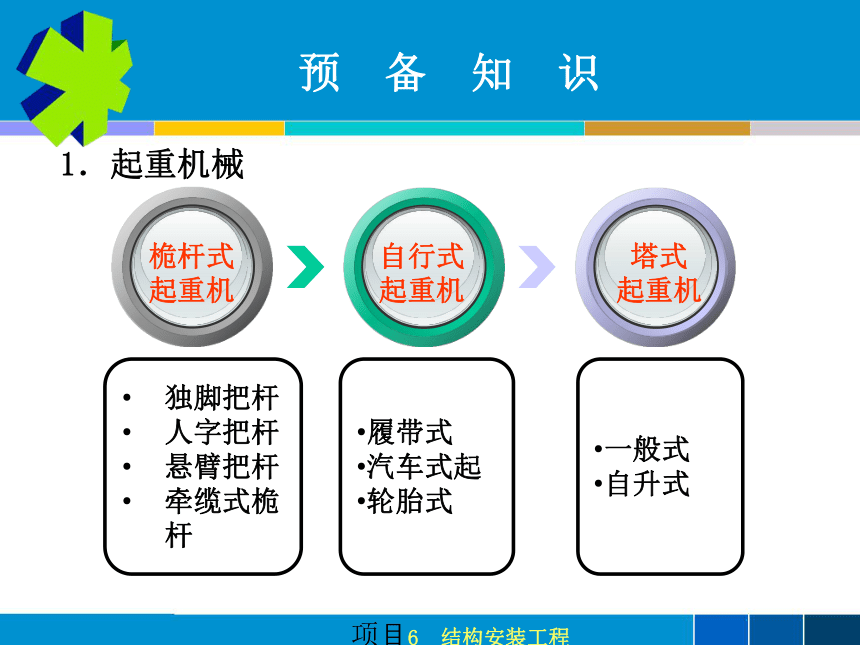

1．起重机械
履带式
汽车式起
轮胎式
独脚把杆
人字把杆
悬臂把杆
牵缆式桅杆
一般式
自升式
桅杆式
起重机
自行式
起重机
塔式
起重机
项目6 结构安装工程
预 备 知 识
1．起重机械

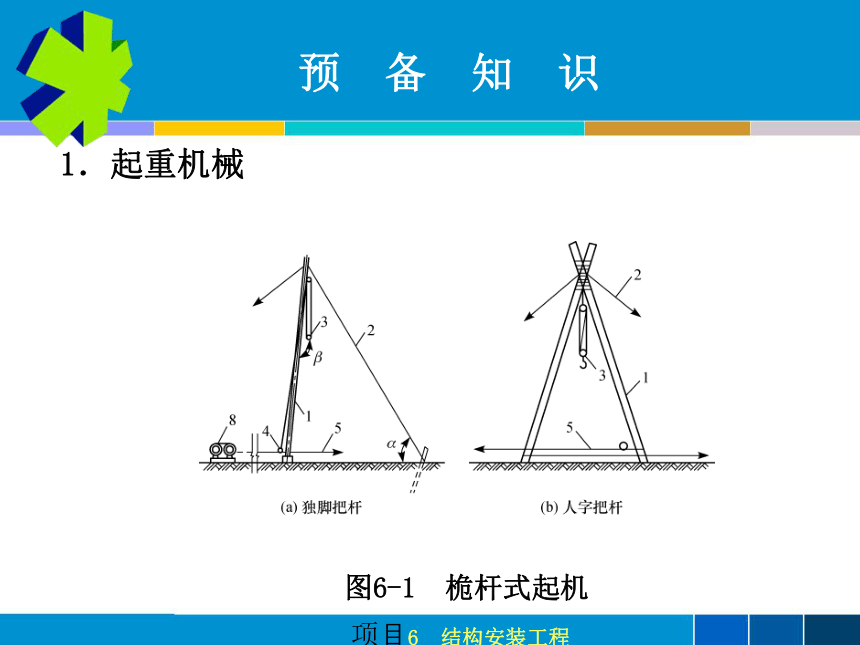

图6-1 桅杆式起机
项目6 结构安装工程
预 备 知 识
1．起重机械

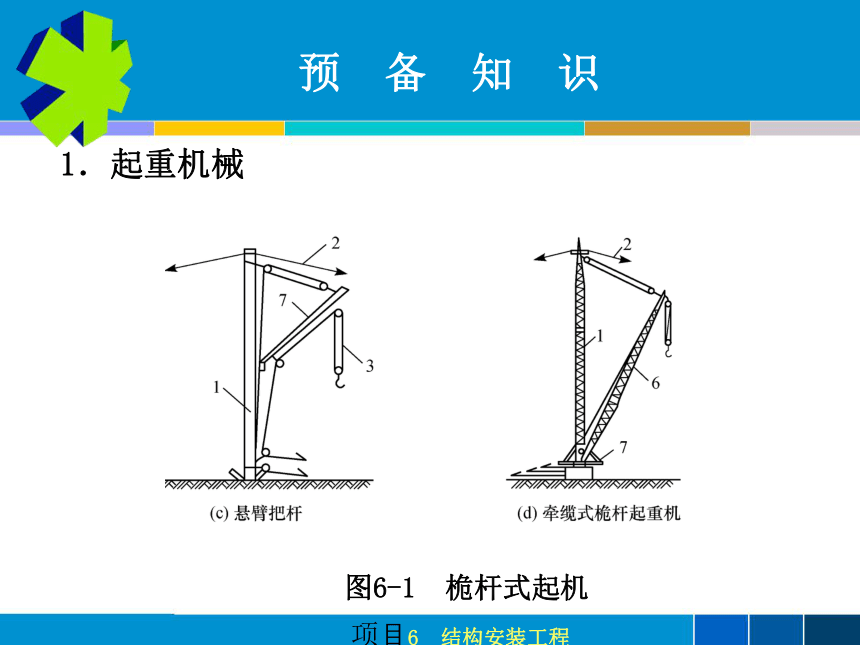

图6-1 桅杆式起机
项目6 结构安装工程
预 备 知 识
1．起重机械

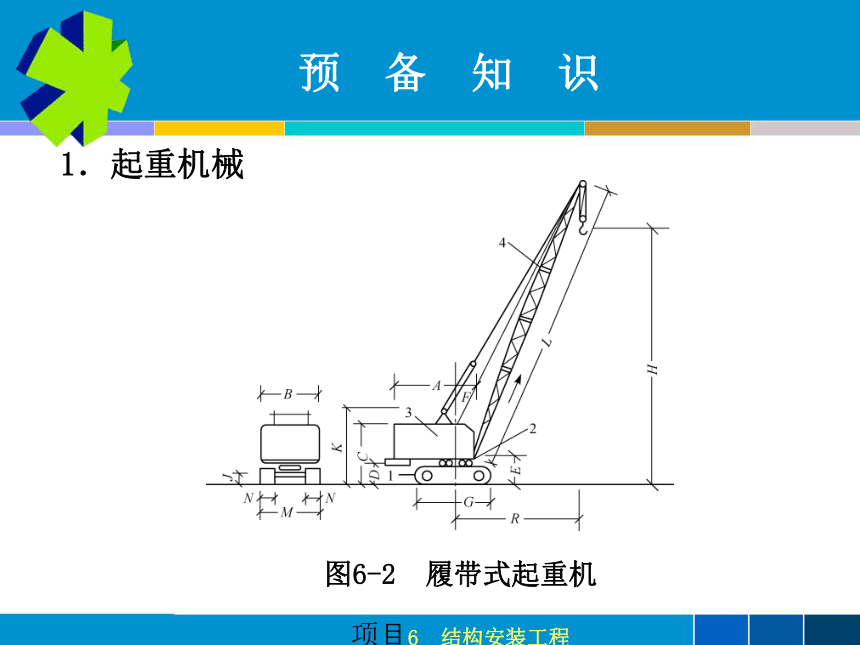

图6-2 履带式起重机
项目6 结构安装工程
预 备 知 识
1．起重机械

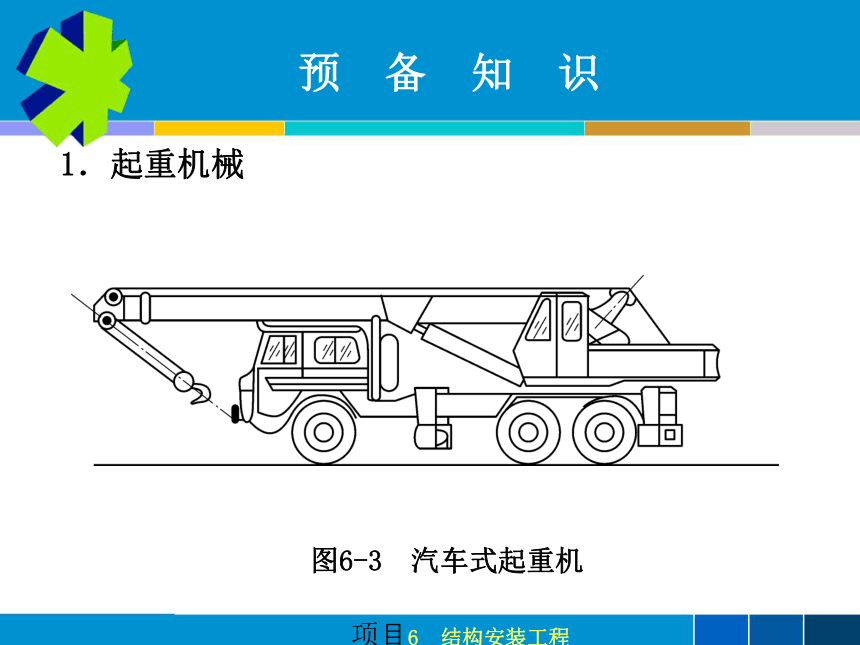

图6-3 汽车式起重机
项目6 结构安装工程
预 备 知 识
1．起重机械

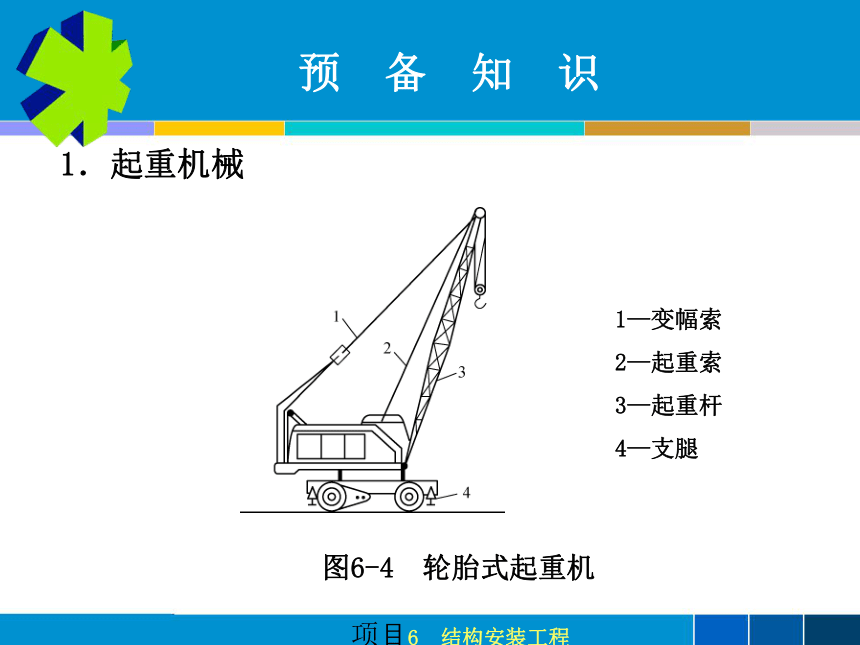

图6-4 轮胎式起重机
1—变幅索
2—起重索
3—起重杆
4—支腿
项目6 结构安装工程
预 备 知 识
1．起重机械

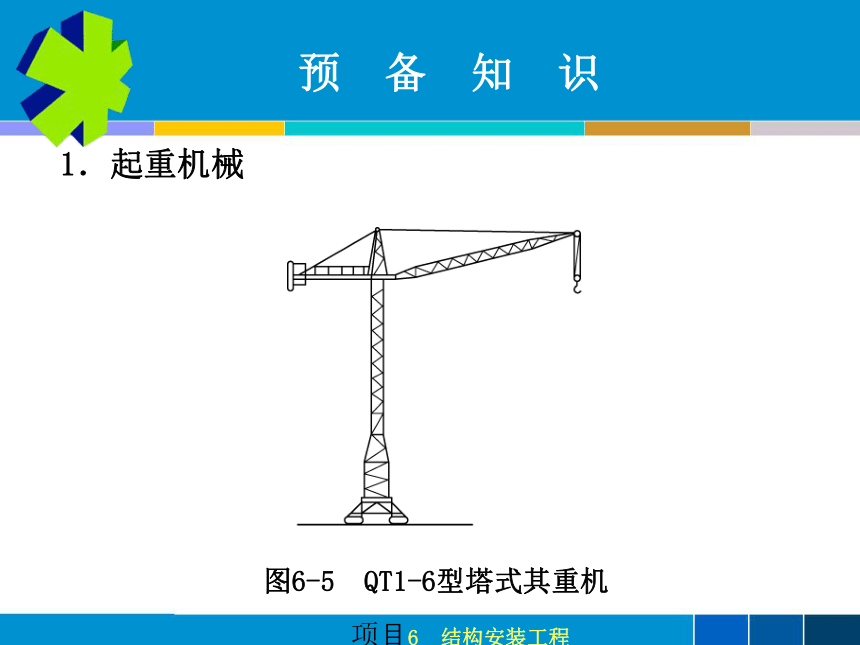

图6-5 QT1-6型塔式其重机
项目6 结构安装工程
预 备 知 识
1．起重机械

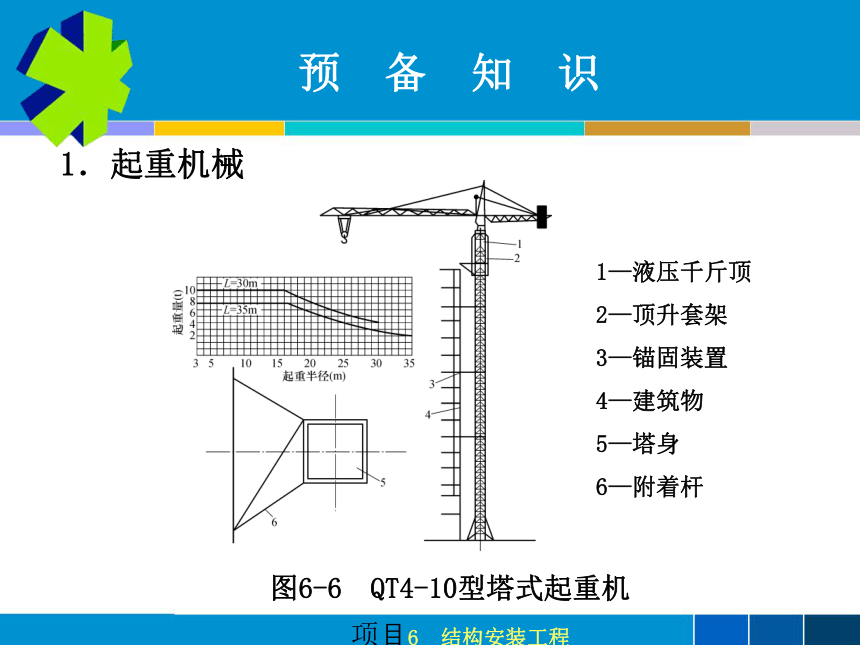

图6-6 QT4-10型塔式起重机
1—液压千斤顶
2—顶升套架
3—锚固装置
4—建筑物
5—塔身
6—附着杆
项目6 结构安装工程
预 备 知 识
1．起重机械
图6-7 自升塔式起重机的顶升过程
项目6 结构安装工程
预 备 知 识
2．索具设备及锚碇
滑轮组及钢丝绳
卷扬机
吊具及锚碇
项目6 结构安装工程
预 备 知 识
2．索具设备及锚碇
图6-8 横吊梁
(a) 钢板横吊梁；(b) 钢管横吊梁
项目6 结构安装工程
预 备 知 识
2．索具设备及锚碇
图6-9 水平锚锭构造示意图
(a) 拉力在30kN以下；(b) 拉力为100～400kN
项目6 结构安装工程
任务6.1 单层工业厂房安装
知 识 目 标
了解各构件的吊装方法。
掌握单层工业厂房安装工艺。
项目6 结构安装工程
任务6.1 单层工业厂房安装
工 作 任 务
能根据设计要求和现场条件编制施工方案。
项目6 结构安装工程
任务6.1 单层工业厂房安装
施 工 流 程
6.1.1 确定结构吊装方案
6.1.2 吊装前的准备工作
6.1.3 构件的吊装
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
6.1.1.1 起重机的选择
6.1.1.2 确定结构吊装方法
6.1.1.3 确定起重机的开行路线及停机位置
6.1.1.4 构件的平面布置与运输堆放
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
图6-10 起重机参数选择
起重机的选择
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
起重机的选择
起重量
起重
高度
起重
半径
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
起重机的选择
起重量
Q≥Q1+Q2
起重高度
H≥h1+h2+h3+h4
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
起重机的选择
起重半径
方法有数解法和图解法
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
图6-11 数解法求起重臂的最小长度
h=h1-E
起重机的选择
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
图6-12 图解法求起重臂的最小长度
1—起重机回转中心线
2—柱子
3—屋架
4—天窗架
5—屋面板
起重机的选择
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
确定结构吊装方法
分件吊装法
综合吊装法
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
确定结构吊装方法
图6-13 分件安装时的构件吊装顺序
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
开行路线及停机位置
当R≥L/2时，起重机可沿跨中开行，每个停机位置可吊两根柱子
项目6 结构安装工程
当R≥ ，每个停机位置则可吊装4根柱子
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
开行路线及停机位置
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
开行路线及停机位置
当R项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
开行路线及停机位置
当R≥ ，每个停机位置则可吊装两根柱子
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
开行路线及停机位置
图6-15 起重机开行路线及停机位置
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
柱的预制布置
柱的预制布置，有斜向布置和纵向布置两种
图6-16 柱子斜向布置方式之一(三点共弧)
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
柱的预制布置
图6-17 柱子斜向布置方式之二(柱脚、基础两点共弧)
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
柱的预制布置
图6-18 柱斜向布置方式之三(吊点、柱基共弧)
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
柱的预制布置
图6-19 柱的纵向布置
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
屋架的预制布置
图6-20 屋架预制布置
(a) 斜向布置；(b) 正反斜向布置；(c) 正反纵向布置
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
屋架的扶直就位
图6-21 屋架就位示意图
(a) 同侧就位；(b) 异侧就位
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
屋架的扶直就位
图6-22 屋架斜向就位
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
才
屋架的扶直就位
图6-23 屋架成组纵向就位
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.1 确定结构吊装方案
吊车梁、连系梁、
屋面板的就位
图6-24 屋面板吊装就位布置
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.2 吊装前的准备工作
场地清理与道路的修筑
构件吊装之前，按照现场施工平面布置图，标出起重机的开行路线，清理场地上的杂物，将道路平整压实，并做好排水工作。如遇到松软土或回填土，应铺设枕木或厚钢板。
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.2 吊装前的准备工作
构件的检查与清理
为保证工程质量，对现场所有的构件要进行全面检查，检查构件的型号、数量、外形、截面尺寸、砼强度、预埋件位置和吊环位置等。
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.2 吊装前的准备工作
构件的运输
构件运输时砼强度应满足设计要求，不应低于设计强度等级的75%。在运输过程中为保证构件受力合理，防止构件变形、倾倒、损坏，一定要将构件固定可靠，各构件间应有隔板和垫木，且上下垫木应在同一垂直线上。
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.2 吊装前的准备工作
构件的弹线与编号
构件在吊装前经过全面质量检查合格后，即可在构件表面弹出安装用的定位、校正墨线，作为构件安装、对位、校正的依据。在对构件弹线的同时，应按图纸对构件进行编号，编号应写在明显的部位。
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.2 吊装前的准备工作
杯口基础的准备
先检查杯口的尺寸，再在基础顶面弹出十字交叉的安装中心线，用红油漆画上三角形标志。
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.3 构件的吊装
柱的最后固定
柱的绑扎
柱的吊升
柱的对位和临时固定
柱的校正
柱的吊装
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.3 构件的吊装
图6-25 一点绑扎法
(a) 一点绑扎斜吊法；(b) 一点绑扎直吊法
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.3 构件的吊装
(a) 两点绑扎斜吊法；(b) 两点绑扎直吊法
图6-26 两点绑扎法
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.3 构件的吊装
图6-27 旋转法吊装过程
(a) 旋转过程；(b) 平面布置
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.3 构件的吊装
图6-28 滑行法吊装过程
(a) 旋转过程；(b) 平面布置
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.3 构件的吊装
图6-29 柱的对位与临时固定
1—安装缆风绳或挂操作台的夹箍
2—钢楔
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.3 构件的吊装
图6-30 柱的校正
(a) 螺旋千斤顶平顶法；(b) 千斤顶斜顶法
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.3 构件的吊装
绑扎、吊升、对位和临时固定
校正及最后固定
吊车梁的吊装
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.3 构件的吊装
图6-32 吊车梁的吊装
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.3 构件的吊装
图6-33 屋架的绑扎
(a) 屋架跨度小于或等于18m时；(b) 屋架跨度大于18m时；
(c) 屋架跨度等于或大于30m时；(d) 三角形组合屋架
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.3 构件的吊装
1—钢管；2—撑脚；3—屋架上弦；4—螺母；5—螺杆；6—摇把
图6-34 工具式支撑的构造
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.3 构件的吊装
图6-35 天窗架的绑扎
项目6 结构安装工程
任务6.1 单层工业厂房安装
6.1.3 构件的吊装
图6-36 屋面板吊装
(a) 多块迭吊；(b) 多块平吊
