(共36张PPT)
项目4 钢筋混凝土工程
项目4 钢筋混凝土工程

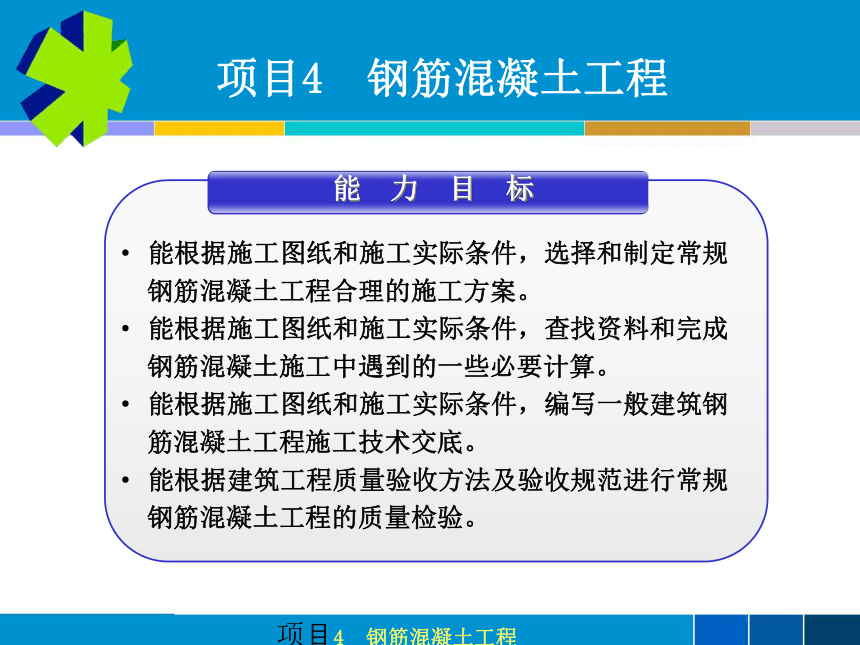

能 力 目 标
能根据施工图纸和施工实际条件，选择和制定常规
钢筋混凝土工程合理的施工方案。
能根据施工图纸和施工实际条件，查找资料和完成
钢筋混凝土施工中遇到的一些必要计算。
能根据施工图纸和施工实际条件，编写一般建筑钢
筋混凝土工程施工技术交底。
能根据建筑工程质量验收方法及验收规范进行常规
钢筋混凝土工程的质量检验。
项目4 钢筋混凝土工程
项目4 钢筋混凝土工程
知 识 目 标
掌握一般建筑钢筋混凝土工程的常规施工方法及
包含的原理。
掌握一般建筑钢筋混凝土工程施工中遇到的一些
必要计算的方法。
熟悉一般建筑钢筋混凝土工程施工中容易出现的
常见质量、安全问题及质量、安全验收规范。
熟悉一般建筑钢筋混凝土工程施工安装顺序及所
需配备的设施和设备。
项目4 钢筋混凝土工程
项目4 钢筋混凝土工程

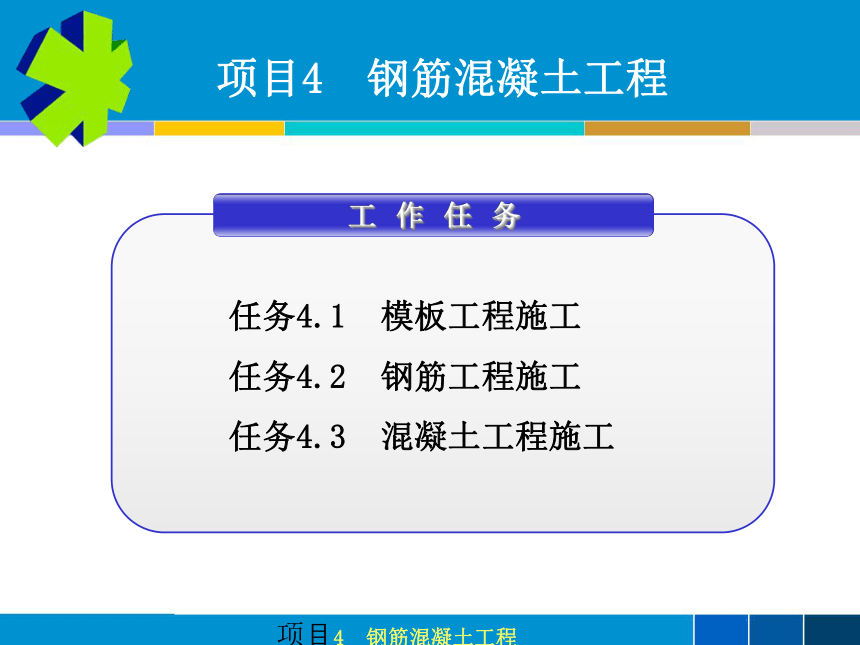

工 作 任 务
任务4.1 模板工程施工
任务4.2 钢筋工程施工
任务4.3 混凝土工程施工
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
知 识 目 标
了解混凝土工程的施工工艺流程。
了解混凝土的运输要求及方式。
熟悉混凝土的搅拌制度、混凝土的振捣及养护的方法及要求。
掌握混凝土施工配合比的计算方法、混凝土施工缝的留置与处理方法。
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工

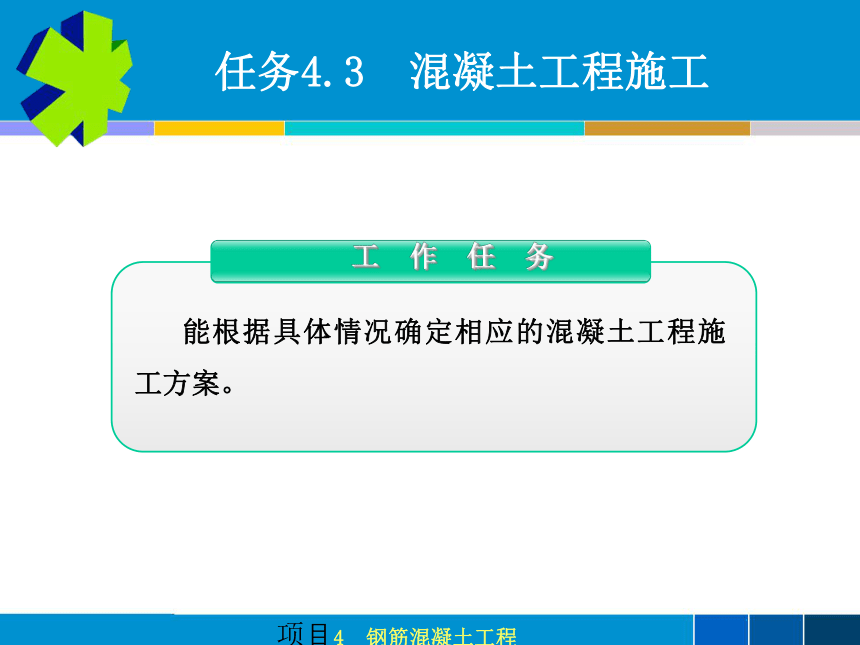

工 作 任 务
能根据具体情况确定相应的混凝土工程施工方案。
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工

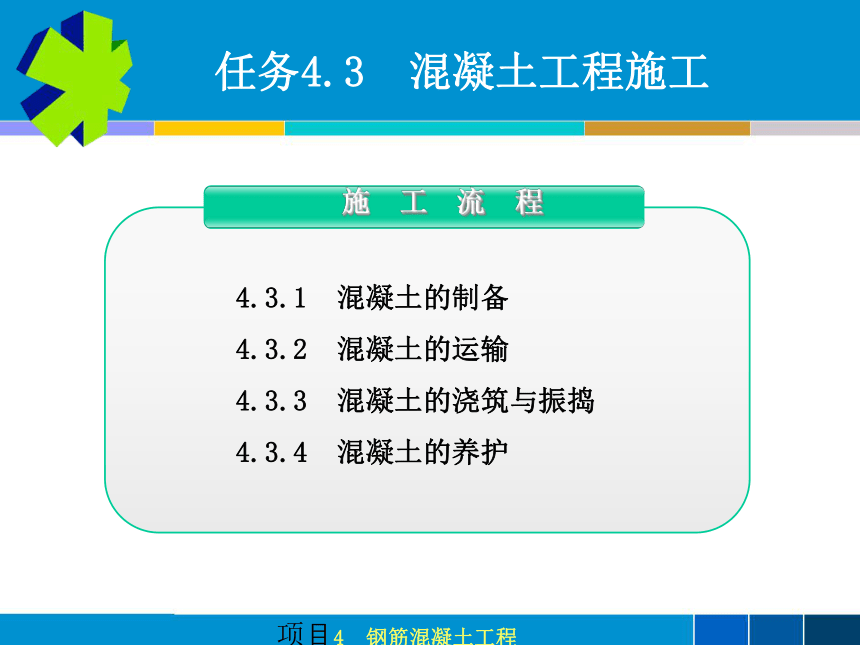

施 工 流 程
4.3.1 混凝土的制备
4.3.2 混凝土的运输
4.3.3 混凝土的浇筑与振捣
4.3.4 混凝土的养护
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工

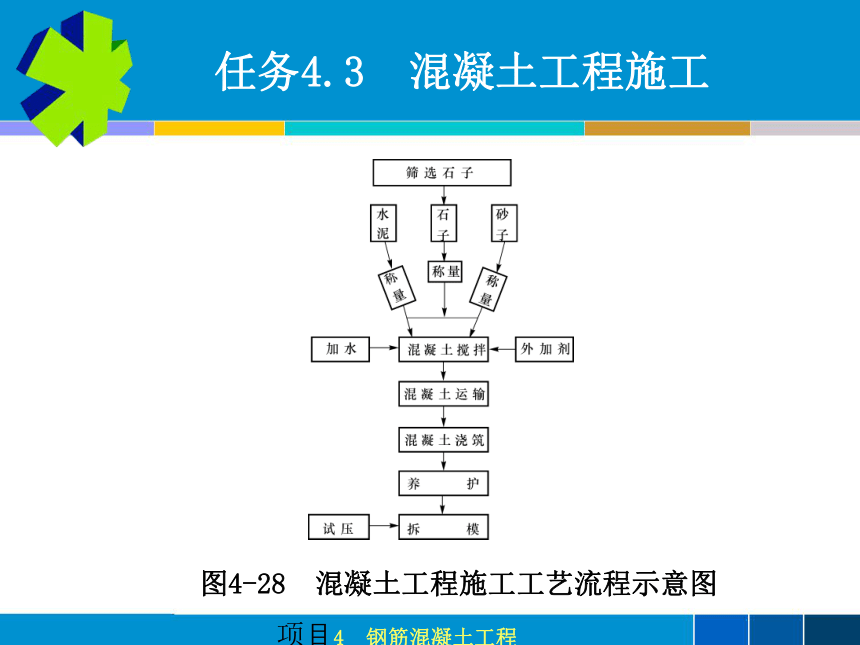

图4-28 混凝土工程施工工艺流程示意图
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.1 混凝土的制备
Add your text in here

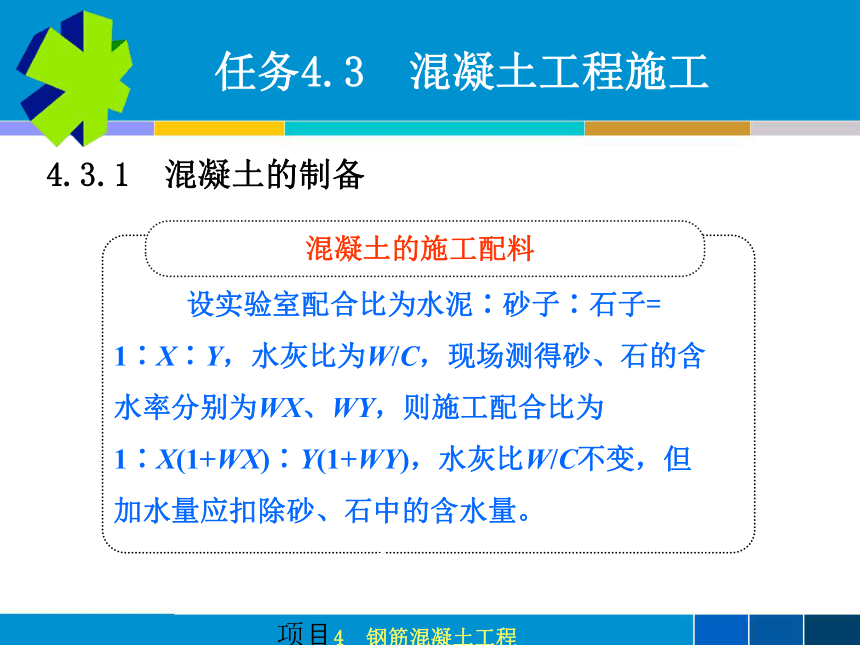

混凝土的施工配料
设实验室配合比为水泥∶砂子∶石子= 1∶X∶Y，水灰比为W/C，现场测得砂、石的含水率分别为WX、WY，则施工配合比为 1∶X(1+WX)∶Y(1+WY)，水灰比W/C不变，但加水量应扣除砂、石中的含水量。
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.1 混凝土的制备

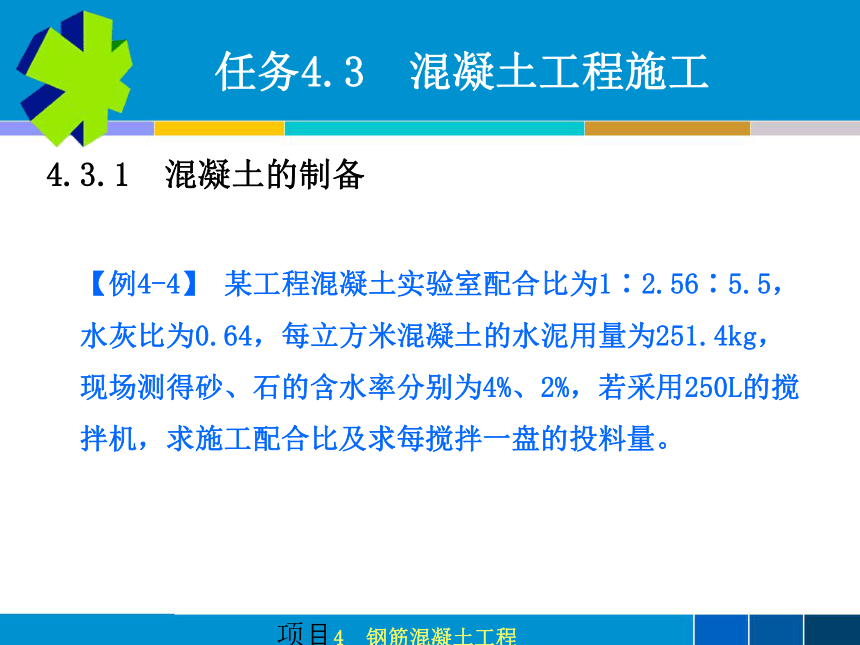

【例4-4】 某工程混凝土实验室配合比为1∶2.56∶5.5，水灰比为0.64，每立方米混凝土的水泥用量为251.4kg，现场测得砂、石的含水率分别为4%、2%，若采用250L的搅拌机，求施工配合比及求每搅拌一盘的投料量。
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.1 混凝土的制备

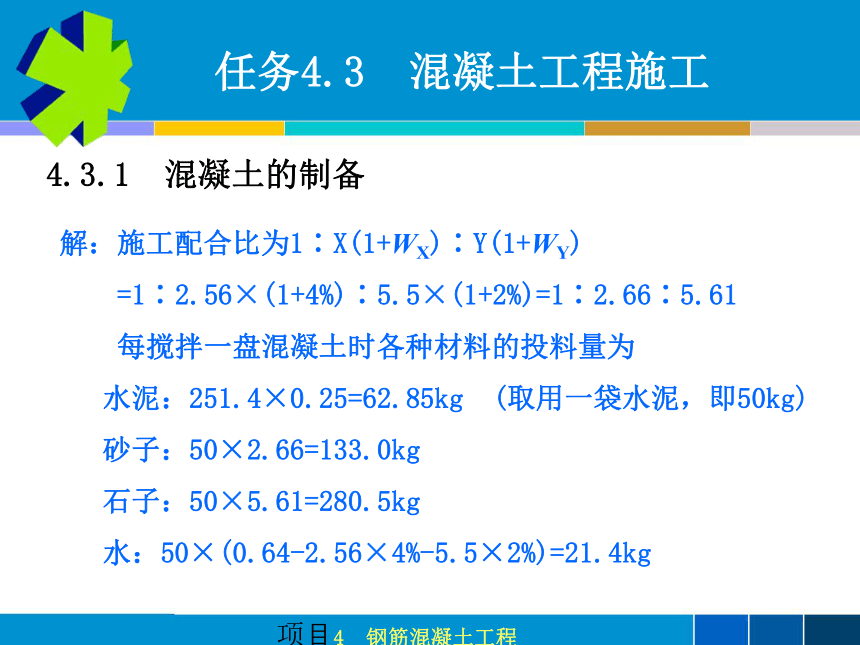

解：施工配合比为1∶X(1+WX)∶Y(1+WY)
=1∶2.56×(1+4%)∶5.5×(1+2%)=1∶2.66∶5.61
每搅拌一盘混凝土时各种材料的投料量为
水泥：251.4×0.25=62.85kg (取用一袋水泥，即50kg)
砂子：50×2.66=133.0kg
石子：50×5.61=280.5kg
水：50×(0.64-2.56×4%-5.5×2%)=21.4kg
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.1 混凝土的制备
Add your text in here

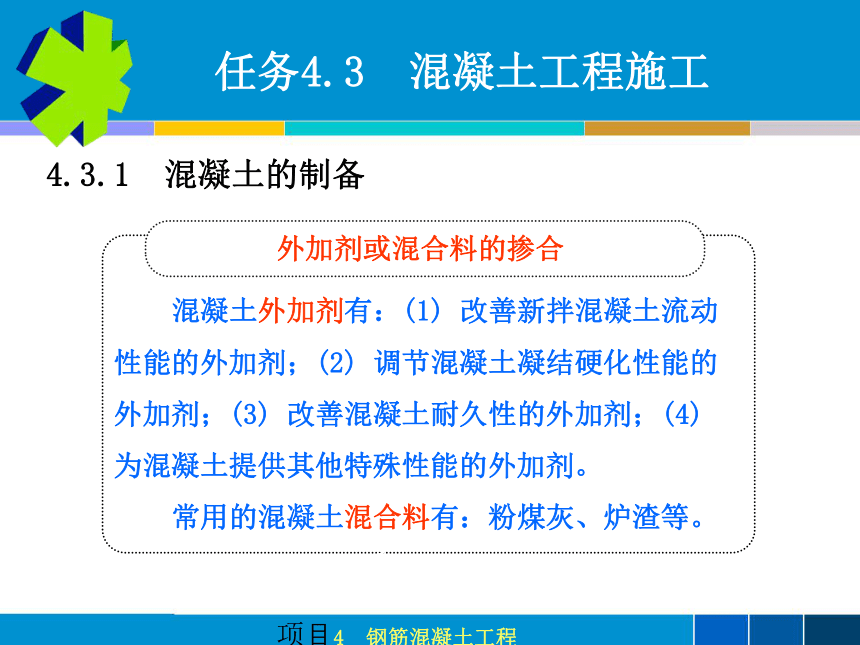

外加剂或混合料的掺合
混凝土外加剂有：(1) 改善新拌混凝土流动性能的外加剂；(2) 调节混凝土凝结硬化性能的外加剂；(3) 改善混凝土耐久性的外加剂；(4) 为混凝土提供其他特殊性能的外加剂。
常用的混凝土混合料有：粉煤灰、炉渣等。
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.1 混凝土的制备

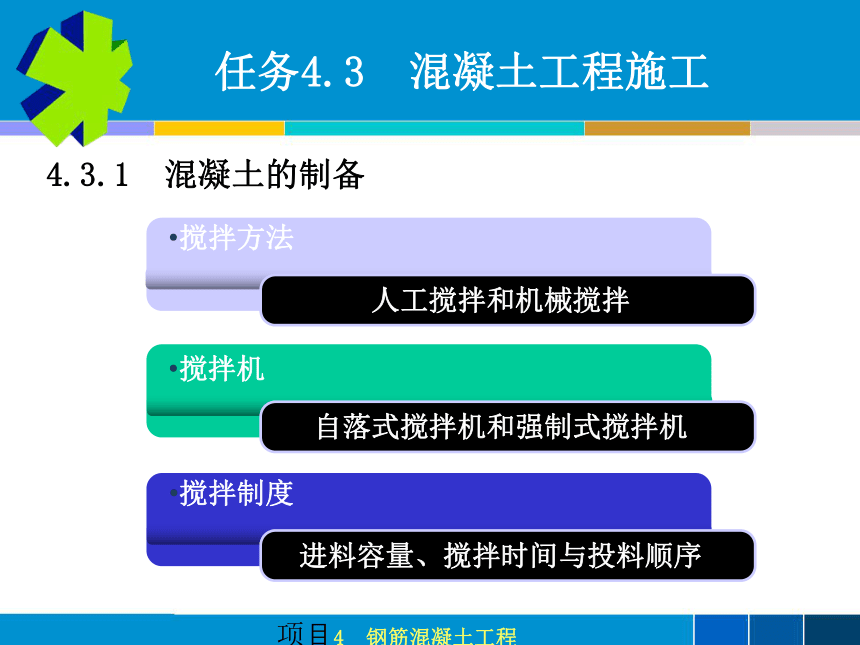

搅拌方法
人工搅拌和机械搅拌
搅拌机
自落式搅拌机和强制式搅拌机
搅拌制度
进料容量、搅拌时间与投料顺序
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.1 混凝土的制备
出料容量
一次投料法
几何容量
进料容量
水泥裹砂法
二次投料法
进料
容量
投料
顺序
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.2 混凝土的运输
Add your text in here
对混凝土运输的要求
混凝土运输过程中要能保持良好的均匀性、不
离析、不漏浆。
(2) 保证混凝土具有设计配合比所规定的坍落度。
(3) 使混凝土在初凝前浇入模板并捣实完毕。
(4) 保证混凝土浇筑能连续进行。
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.2 混凝土的运输
混凝土运输
地面运输
垂直运输
楼面运输
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.2 混凝土的运输
图4-29 混凝土搅拌运输车
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.2 混凝土的运输
运输时间
混凝土应以最少的转运次数和最短的时间，从搅拌点运至浇筑地点，并在初凝前浇筑完毕。混凝土从搅拌机中卸出后到浇筑完毕的延续时间不宜超过表4-21的规定。
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.2 混凝土的运输
表4-21 混凝土从搅拌机中卸出后到浇筑完毕的延续时间
单位：min
混凝土强度等级 气温 混凝土强度等级 气温 ＜25℃ ≥25℃ ＜25℃ ≥25℃
≤C30 120 90 >C30 90 60
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.3 混凝土的浇筑与振捣
Add your text in here
混凝土浇筑的一般规定
1) 混凝土浇筑前不应发生初凝和离析现象。
2) 控制混凝土自由倾落高度以防离析
3) 浇筑竖向结构混凝土前，应先在底部填筑一层
50～100mm厚、与混凝土成分相同的水泥砂浆，
然后再浇筑混凝土。
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.3 混凝土的浇筑与振捣
Add your text in here
混凝土浇筑的一般规定
4) 为了使混凝土振捣密实，必须分层浇筑，每层
浇筑厚度与振捣方法和结构配筋有关，混凝土
浇筑厚度见表4-23。
5) 混凝土应连续浇筑。当必须间歇时，应在下层
混凝土初凝前，将上层混凝土浇筑完毕，否则
应留置施工缝。
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.3 混凝土的浇筑与振捣
Add your text in here
施工缝的留置与处理
由于技术上的原因或设备、人力的限制，混凝土的浇筑不能连续进行，间歇时间需超过混凝土的初凝时间时，则应留置施工缝。
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.3 混凝土的浇筑与振捣
图4-31 柱子施工缝的位置
(a) 肋形楼板柱；(b) 无梁楼板柱；(c) 吊车梁柱
1—施工缝；2—梁；3—柱帽；4—吊车梁；5—屋架
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.3 混凝土的浇筑与振捣
图4-32 有梁板的施工缝位置
1—柱；2—主梁；3—次梁；4—板
项目4 钢筋混凝土工程
后浇带是在现浇混凝土结构施工过程中，克服由于温度、收缩而可能产生有害裂缝而设置的临时施工缝。其宽度一般为 800～1 000mm，构造如图4-33所示。
任务4.3 混凝土工程施工
4.3.3 混凝土的浇筑与振捣
后浇带的留置与处理
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.3 混凝土的浇筑与振捣
(a) 平接式；(b) 企口式；(c) 台阶式
图4-33 后浇带构造图
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.3 混凝土的浇筑与振捣
大体积混凝土浇筑
全面分层
分段分层
斜面分层
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.3 混凝土的浇筑与振捣
图4-34 大体积混凝土浇筑方案
(a) 全面分层方案；(b) 分段分层方案；(c) 斜面分层方案
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.3 混凝土的浇筑与振捣
喷射混凝土施工
喷射混凝土是利用压缩空气把混凝土由喷射机的喷嘴以较高的速度(50～70m/s)喷射到岩石、工程结构或模板的表面。
喷射混凝土施工工艺分为干式和湿式两种。混凝土在“微潮”(水灰比0.1～0.2)状态下
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.3 混凝土的浇筑与振捣
水下浇筑混凝土
水下浇筑混凝土常采用导管法。水下浇筑混凝土一般不进行振捣，是依靠自重(或压力)和流动性进行摊平和密实。因此要求混凝土拌合物应该具有较好的和易性、良好的流动性保持能力、较小的泌水率和一定的表观密度。
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.3 混凝土的浇筑与振捣
混凝土的振捣
混凝土振捣分人工捣实和机械振实两种方式。
凝土振捣设备按其工作方式分为内部振动器、表面振动器、外部振动器和振动台，如图4-35所示。
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.3 混凝土的浇筑与振捣
图4-35 混凝土振捣设备示意图
(a) 内部振动器；(b) 外部振动器；(c) 表面振动器；(d) 振动台
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.3 混凝土的浇筑与振捣
图4-36 插入式振动器
1—电动机；2—软轴；3—振动棒
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.3 混凝土的浇筑与振捣
图4-37 附着式振动器
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.4 混凝土的养护
混凝土成型后，为保证水泥能充分进行水化反应，应及时进行养护。养护的目的就是为混凝土硬化创造必要湿度和温度条件，防止由于水分蒸发或冻结造成混凝土强度降低和出现收缩裂缝、剥皮、起砂和内部酥松等现象，确保混凝土质量。
混凝土养护的方法一般有自然养护和蒸汽养护。
项目4 钢筋混凝土工程
任务4.3 混凝土工程施工
4.3.4 混凝土的养护
自然养护
喷涂薄膜
养生液
洒水养护
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.4 模板工程施工质量检查验收
蒸汽养护
蒸汽养护就是将构件放置在有饱和蒸汽或蒸汽空气混合物的养护室内，在较高的温度和相对湿度的环境中进行养护，以加速混凝土的硬化，使混凝土在较短的时间内达到规定的强度标准值。蒸汽养护主要用于预制构件厂生产预制构件。
