项目5 预应力混凝土工程
项目5 预应力混凝土工程

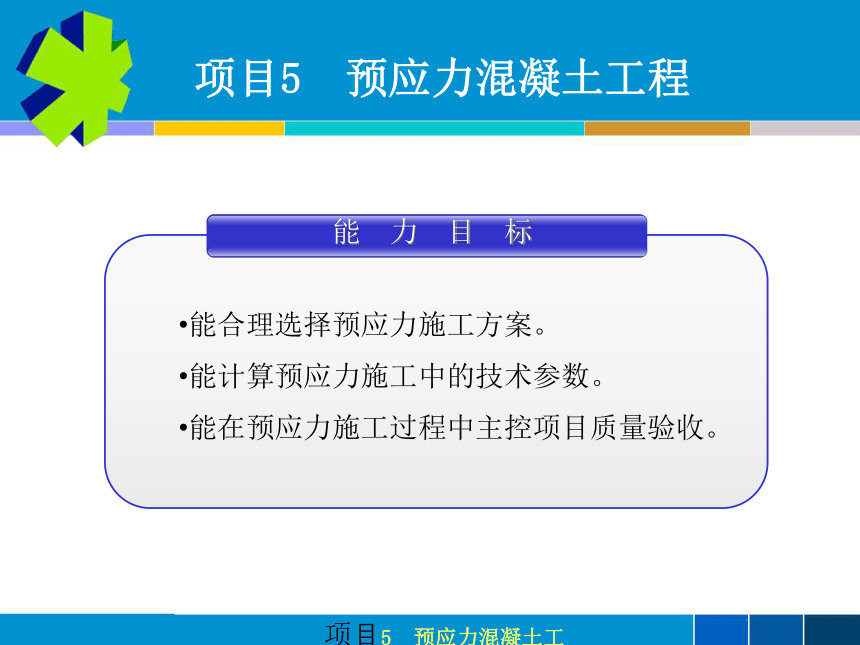

能 力 目 标
能合理选择预应力施工方案。
能计算预应力施工中的技术参数。
能在预应力施工过程中主控项目质量验收。
项目5 预应力混凝土工程
项目5 预应力混凝土工程

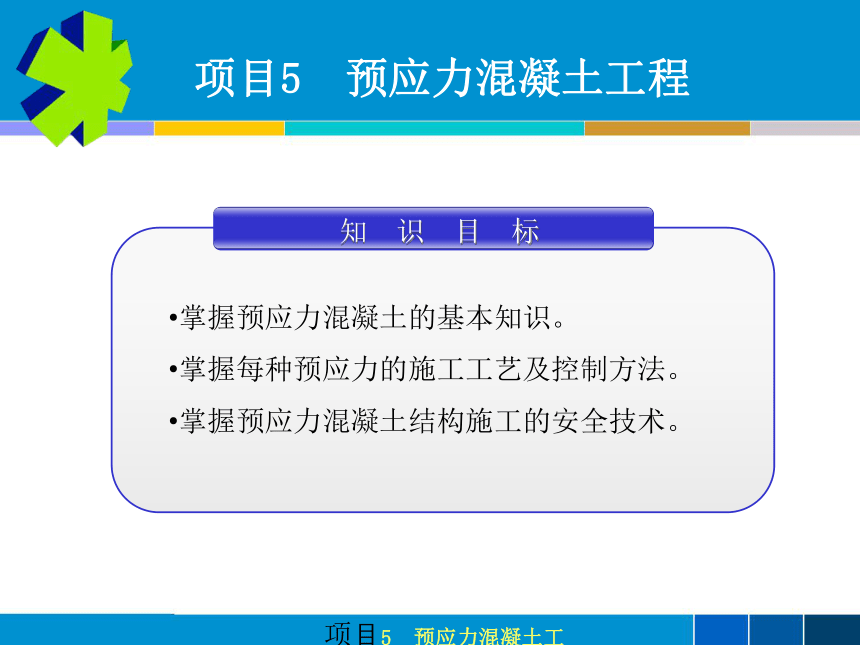

知 识 目 标
掌握预应力混凝土的基本知识。
掌握每种预应力的施工工艺及控制方法。
掌握预应力混凝土结构施工的安全技术。
项目5 预应力混凝土工程
项目5 预应力混凝土工程

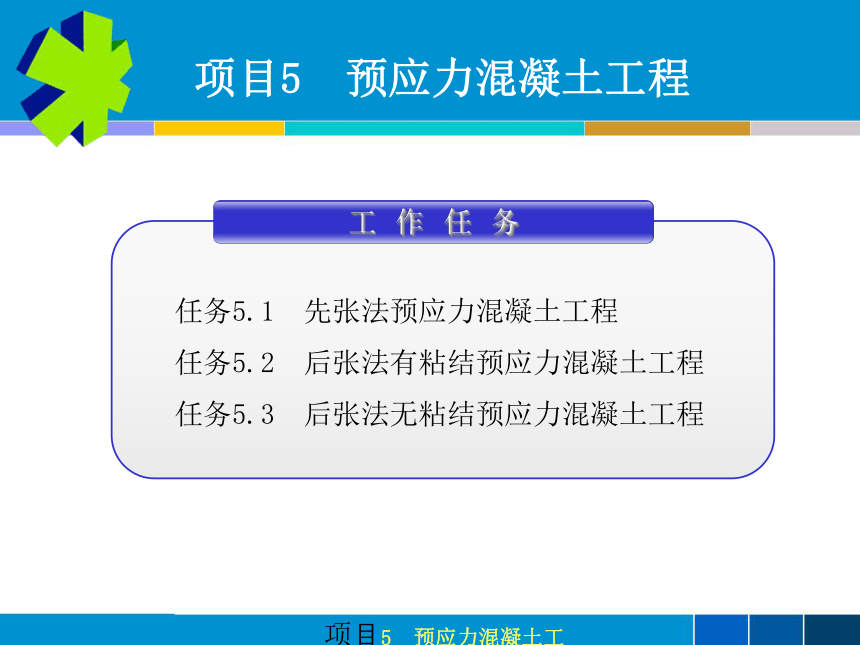

工 作 任 务
任务5.1 先张法预应力混凝土工程
任务5.2 后张法有粘结预应力混凝土工程
任务5.3 后张法无粘结预应力混凝土工程
项目5 预应力混凝土工程
预 备 知 识

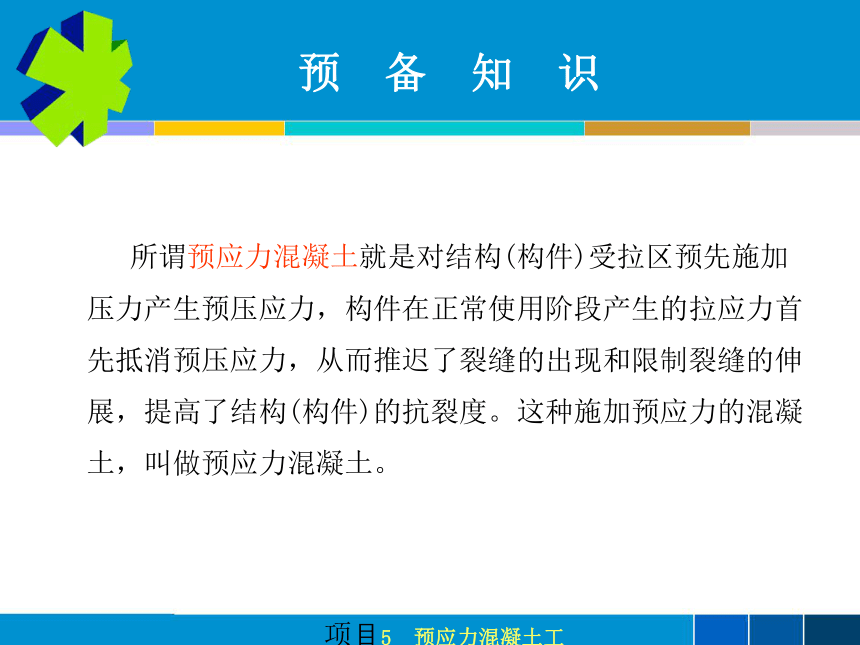

所谓预应力混凝土就是对结构(构件)受拉区预先施加压力产生预压应力，构件在正常使用阶段产生的拉应力首先抵消预压应力，从而推迟了裂缝的出现和限制裂缝的伸展，提高了结构(构件)的抗裂度。这种施加预应力的混凝土，叫做预应力混凝土。
项目5 预应力混凝土工程
预 备 知 识

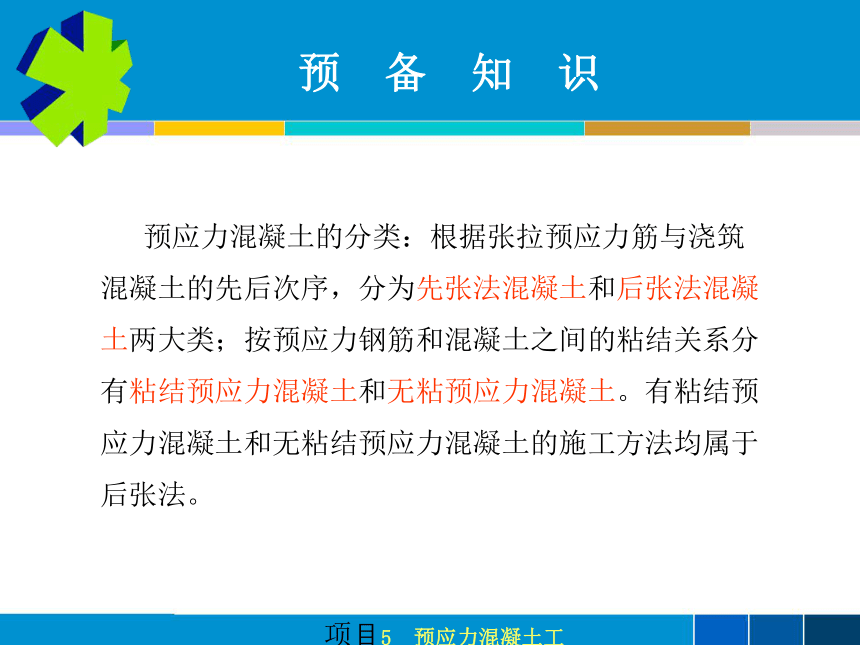

预应力混凝土的分类：根据张拉预应力筋与浇筑混凝土的先后次序，分为先张法混凝土和后张法混凝土两大类；按预应力钢筋和混凝土之间的粘结关系分有粘结预应力混凝土和无粘预应力混凝土。有粘结预应力混凝土和无粘结预应力混凝土的施工方法均属于后张法。
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程

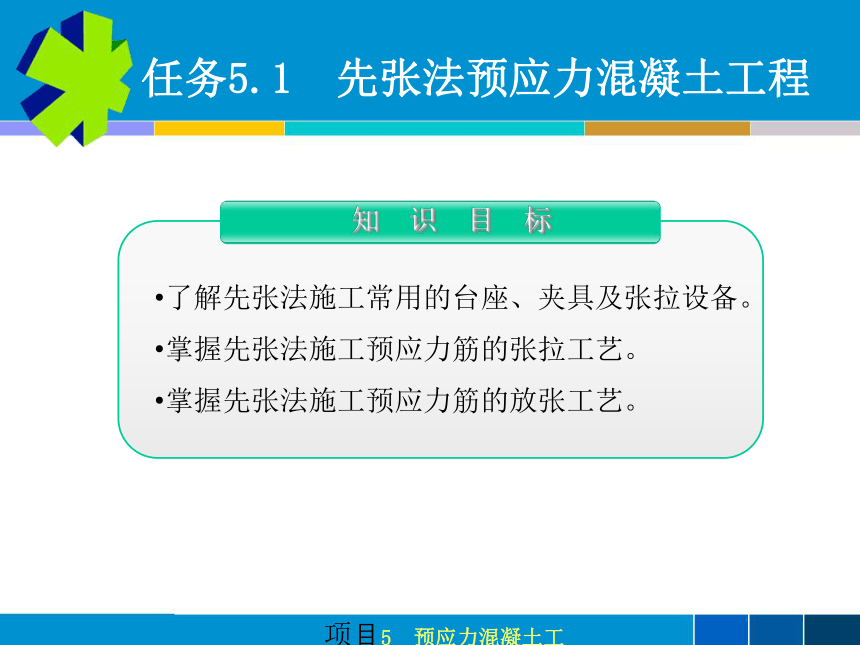

知 识 目 标
了解先张法施工常用的台座、夹具及张拉设备。
掌握先张法施工预应力筋的张拉工艺。
掌握先张法施工预应力筋的放张工艺。
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程

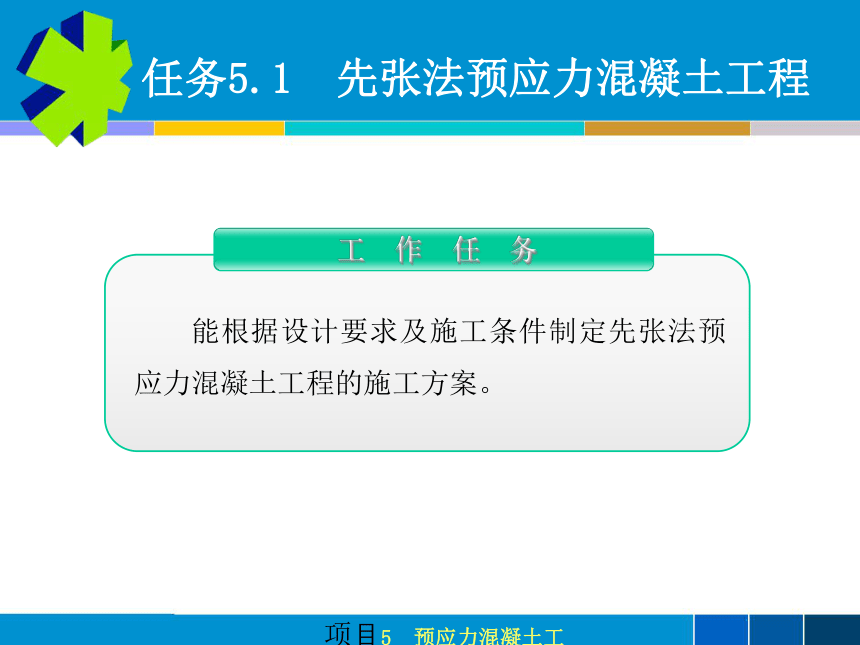

工 作 任 务
能根据设计要求及施工条件制定先张法预应力混凝土工程的施工方案。
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程

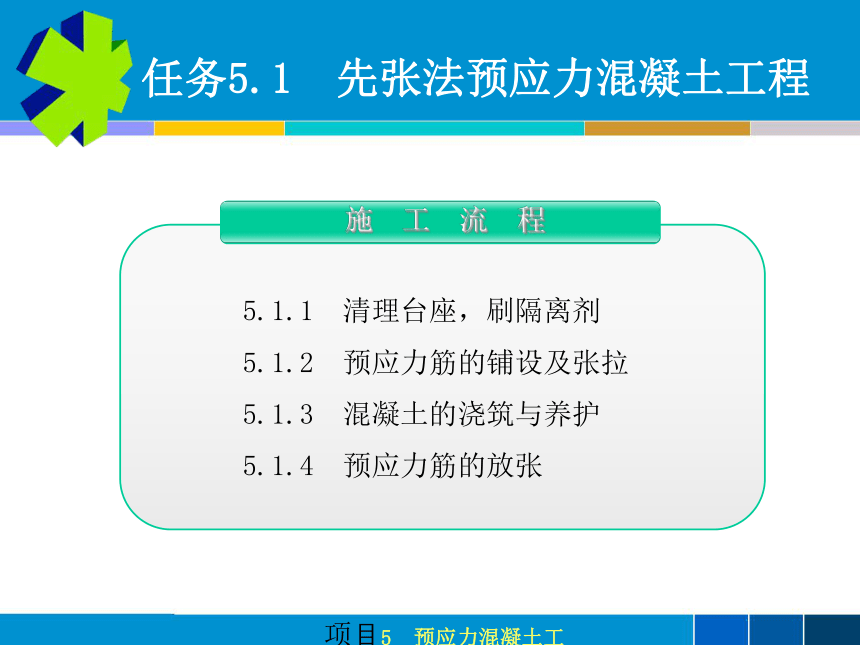

施 工 流 程
5.1.1 清理台座，刷隔离剂
5.1.2 预应力筋的铺设及张拉
5.1.3 混凝土的浇筑与养护
5.1.4 预应力筋的放张
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程

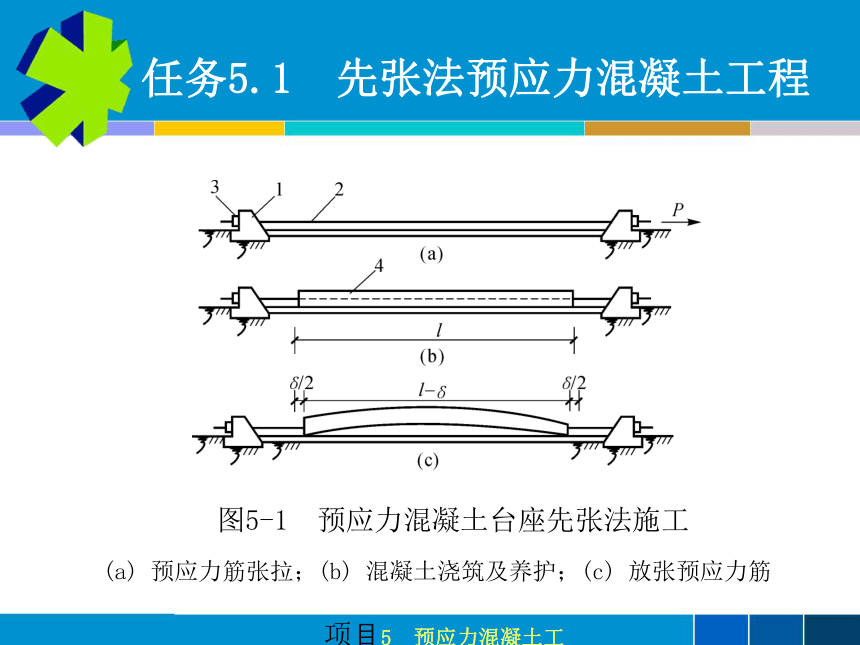

图5-1 预应力混凝土台座先张法施工
(a) 预应力筋张拉；(b) 混凝土浇筑及养护；(c) 放张预应力筋
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程
图5-2 先张法施工工艺流程图
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程
5.1.1 清理台座，刷隔离剂
台面的隔离层应选用非油类模板隔离剂，隔离剂不得使预应力筋受污，以免影响预应力筋与混凝土的粘结。
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程
5.1.1 清理台座，刷隔离剂
图5-3 墩式台座
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程
5.1.1 清理台座，刷隔离剂
图5-6 槽式台座
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程
5.1.2 预应力筋的铺设及张拉
Description of the contents
张拉预应力筋
确定预应力筋的张拉力
校核预应力的张拉值
确定张拉程序
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程
5.1.2 预应力筋的铺设及张拉
锚固夹具
张拉夹具
墩头
钢质锥形
先张法
施工夹具
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程
5.1.2 预应力筋的铺设及张拉
图5-7 钢质锥形夹具
(a) 圆锥齿板式；(b) 圆锥式
1—套筒
2—齿板
3—钢丝
4—锥塞
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程
5.1.2 预应力筋的铺设及张拉
1—垫片
2—墩头钢丝3—承力板
图5-8 固定端墩头夹具
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程
5.1.2 预应力筋的铺设及张拉
油压
千斤顶
卷扬机
电动螺杆张拉机
张拉设备
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程
5.1.2 预应力筋的铺设及张拉
图5-9 张拉夹具
(a) 月牙形夹具；(b) 偏心式夹具；(c) 楔形夹具
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程
5.1.2 预应力筋的铺设及张拉
图5-10 YC-20型穿心式千斤顶
(a) 张拉；(b) 复位
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程
5.1.2 预应力筋的铺设及张拉
图5-11 四横梁式成组张拉装置
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程
5.1.2 预应力筋的铺设及张拉
图5-12 弹簧测力卷扬机张拉钢丝工艺布置图
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程
5.1.2 预应力筋的铺设及张拉
图5-13 电动螺杆张拉机
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程
5.1.3 混凝土的浇筑与养护
在预应力筋张拉锚固和非预应力筋绑扎完毕后即可支模板，支模完毕后即应浇筑混凝土，每条生产线应一次浇灌完。为了减少因混凝土的收缩和徐变所引起的预应力损失，应控制水泥用量，采用低水灰比及良好的骨料级配，并振捣密实。
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程
5.1.4 预应力筋的放张
放张要求
放张预应力筋时，混凝土应达到设计要求的强度。如设计无要求时，应不得低于设计混凝土强度等级的75%。
放张预应力筋前应拆除构件的侧模使放张时构件能自由压缩，以免模板损坏或造成构件开裂。
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程
5.1.4 预应力筋的放张
放张方法
配筋不多的中小型构件，钢丝可用砂轮锯或切断机等方法放张。配筋多的钢筋混凝土构件，钢丝应同时放张，如逐根放张，最后几根钢丝将由于承受过大的拉力而突然断裂，使得构件容易开裂。
项目5 预应力混凝土工程
任务5.1 先张法预应力混凝土工程
5.1.4 预应力筋的放张
放张顺序
对轴心受预压构件(如压杆、桩等)所有预应力筋应同时放张。
对偏心受预压构件(如梁等)先同时放张预压力较小区域的预应力筋，再同时放张预压力较大区域的预应力筋。
