项目4 钢筋混凝土工程
项目4 钢筋混凝土工程

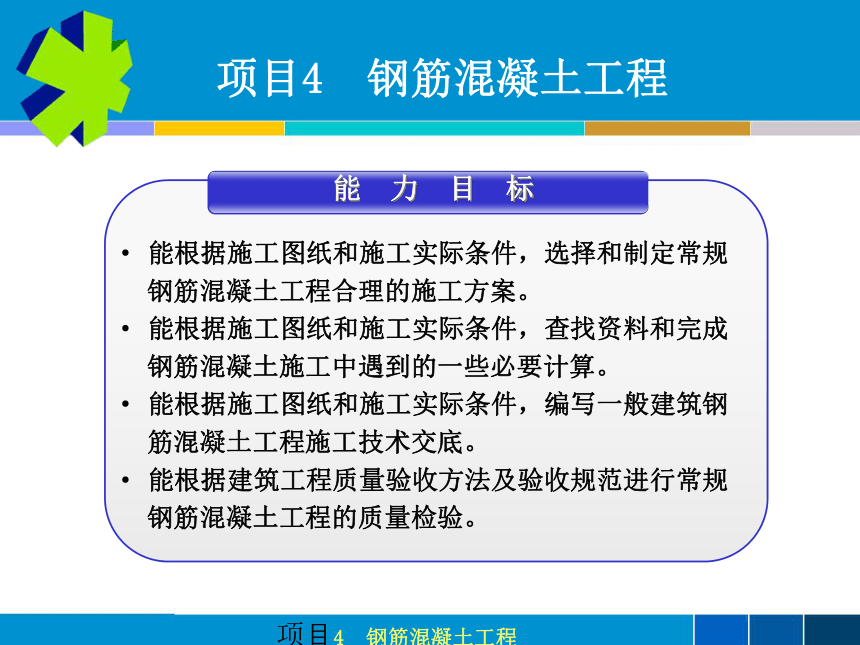

能 力 目 标
能根据施工图纸和施工实际条件，选择和制定常规
钢筋混凝土工程合理的施工方案。
能根据施工图纸和施工实际条件，查找资料和完成
钢筋混凝土施工中遇到的一些必要计算。
能根据施工图纸和施工实际条件，编写一般建筑钢
筋混凝土工程施工技术交底。
能根据建筑工程质量验收方法及验收规范进行常规
钢筋混凝土工程的质量检验。
项目4 钢筋混凝土工程
项目4 钢筋混凝土工程

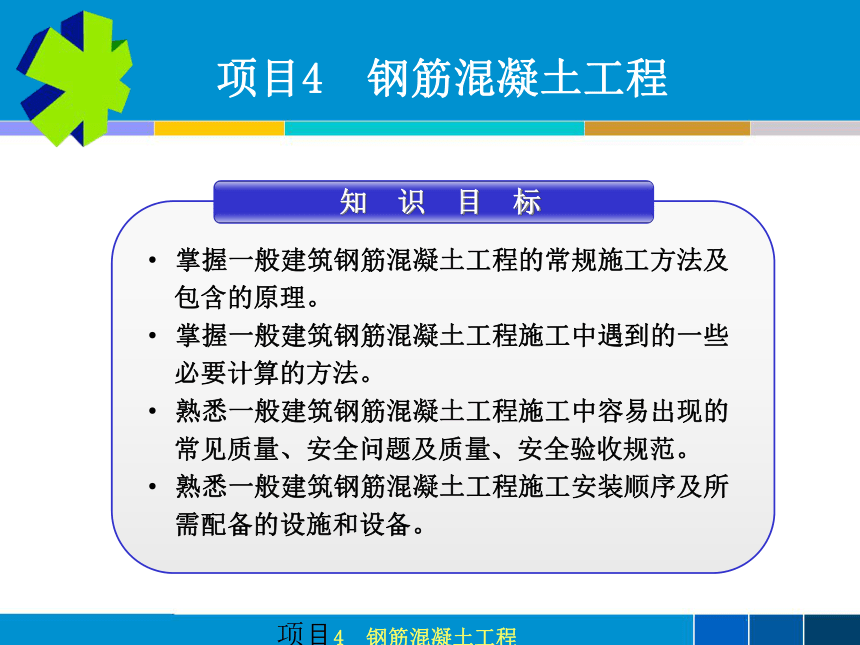

知 识 目 标
掌握一般建筑钢筋混凝土工程的常规施工方法及
包含的原理。
掌握一般建筑钢筋混凝土工程施工中遇到的一些
必要计算的方法。
熟悉一般建筑钢筋混凝土工程施工中容易出现的
常见质量、安全问题及质量、安全验收规范。
熟悉一般建筑钢筋混凝土工程施工安装顺序及所
需配备的设施和设备。
项目4 钢筋混凝土工程
项目4 钢筋混凝土工程

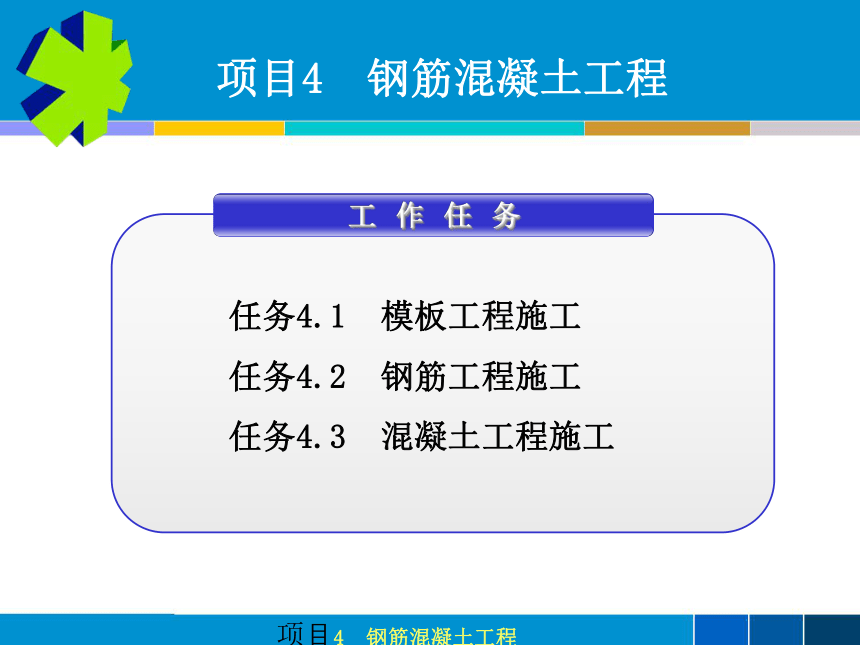

工 作 任 务
任务4.1 模板工程施工
任务4.2 钢筋工程施工
任务4.3 混凝土工程施工
项目4 钢筋混凝土工程
项目4 钢筋混凝土工程

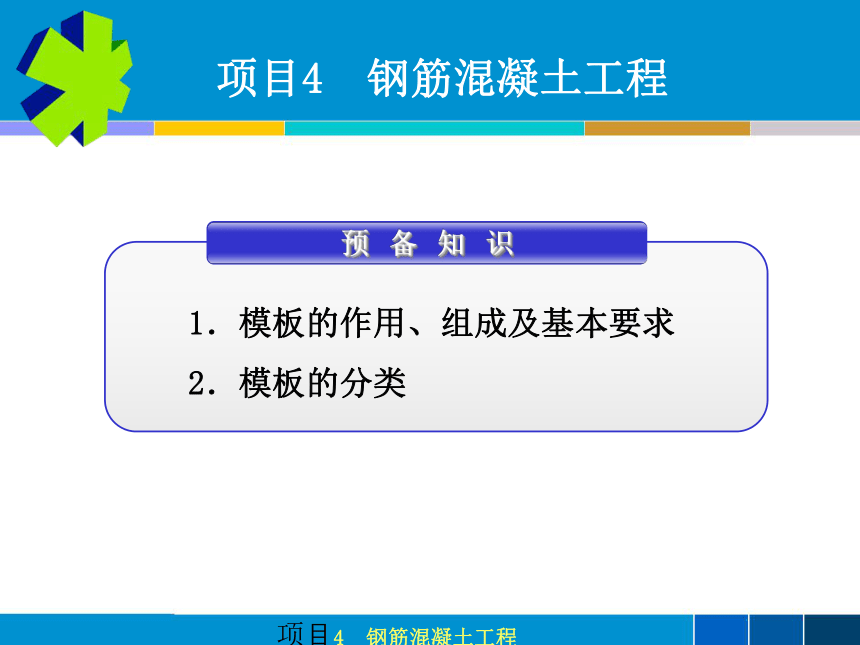

预 备 知 识
1．模板的作用、组成及基本要求
2．模板的分类
项目4 钢筋混凝土工程
预 备 知 识

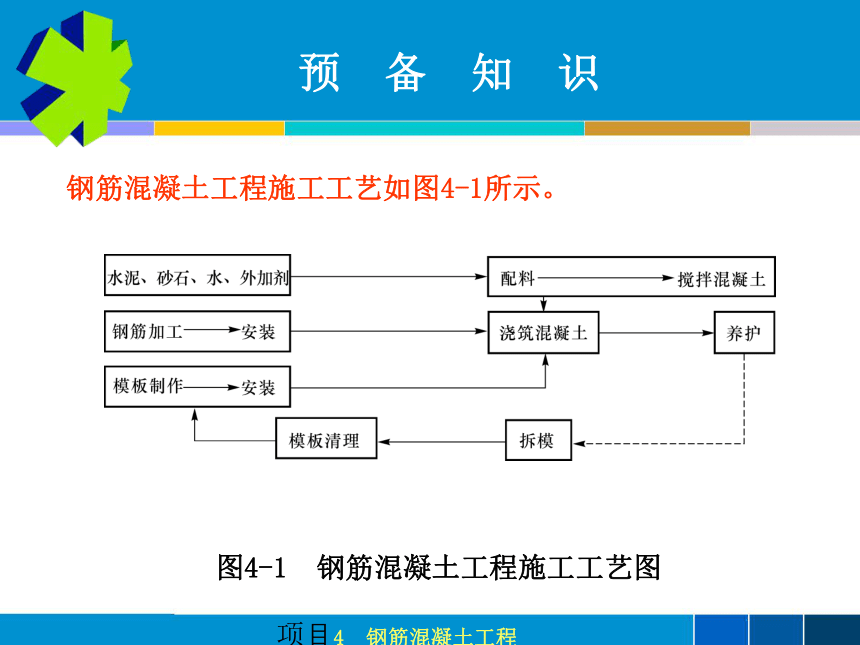

图4-1 钢筋混凝土工程施工工艺图
钢筋混凝土工程施工工艺如图4-1所示。
项目4 钢筋混凝土工程
预 备 知 识

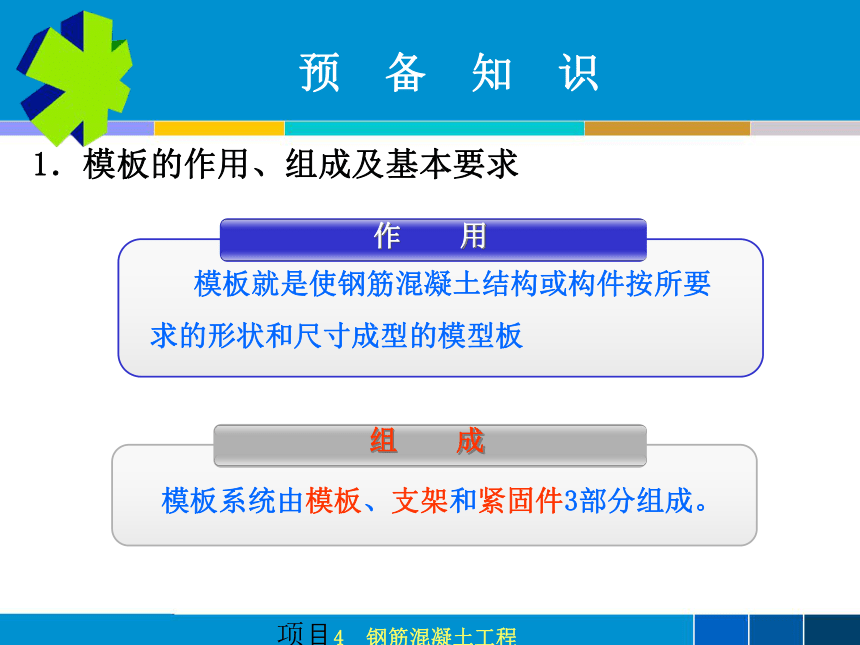

1．模板的作用、组成及基本要求
作 用
组 成
模板就是使钢筋混凝土结构或构件按所要求的形状和尺寸成型的模型板
模板系统由模板、支架和紧固件3部分组成。
项目4 钢筋混凝土工程
预 备 知 识
1．模板的作用、组成及基本要求

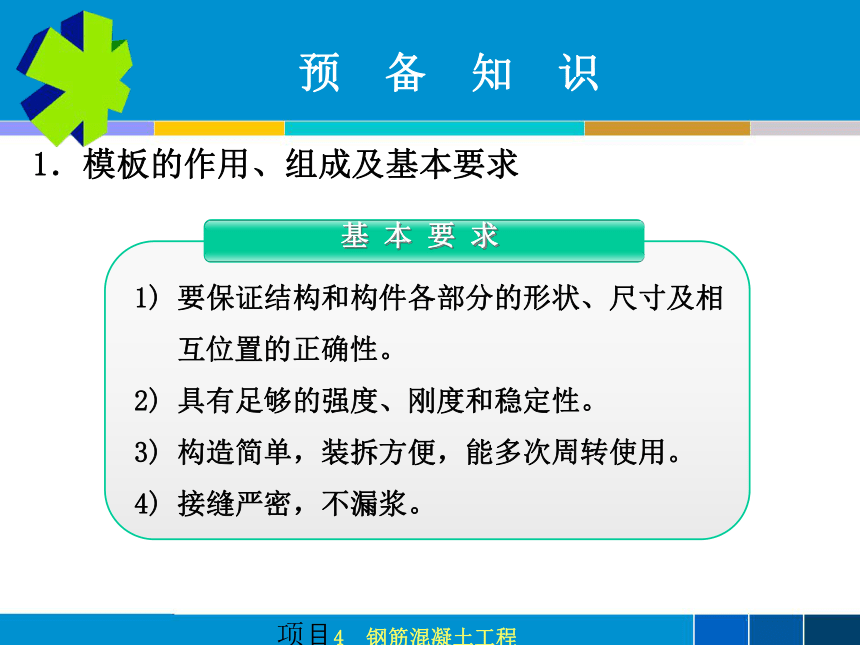

基 本 要 求
1) 要保证结构和构件各部分的形状、尺寸及相互位置的正确性。
2) 具有足够的强度、刚度和稳定性。
3) 构造简单，装拆方便，能多次周转使用。
4) 接缝严密，不漏浆。
项目4 钢筋混凝土工程
预 备 知 识
2．模板的分类
玻璃钢模板
钢模板
胶合板模板
钢木模板
木模板
塑料模板

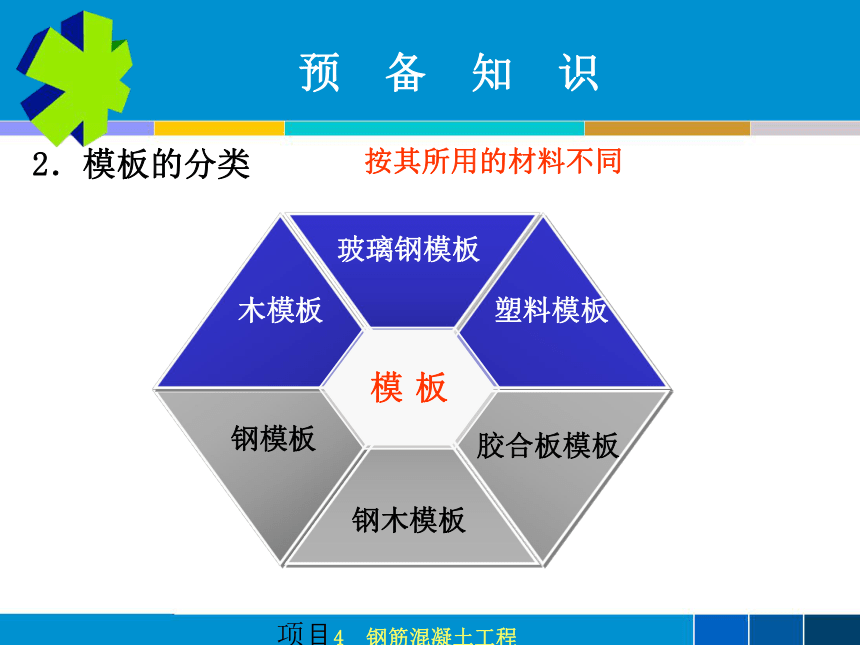

模 板
按其所用的材料不同
项目4 钢筋混凝土工程
预 备 知 识
2．模板的分类

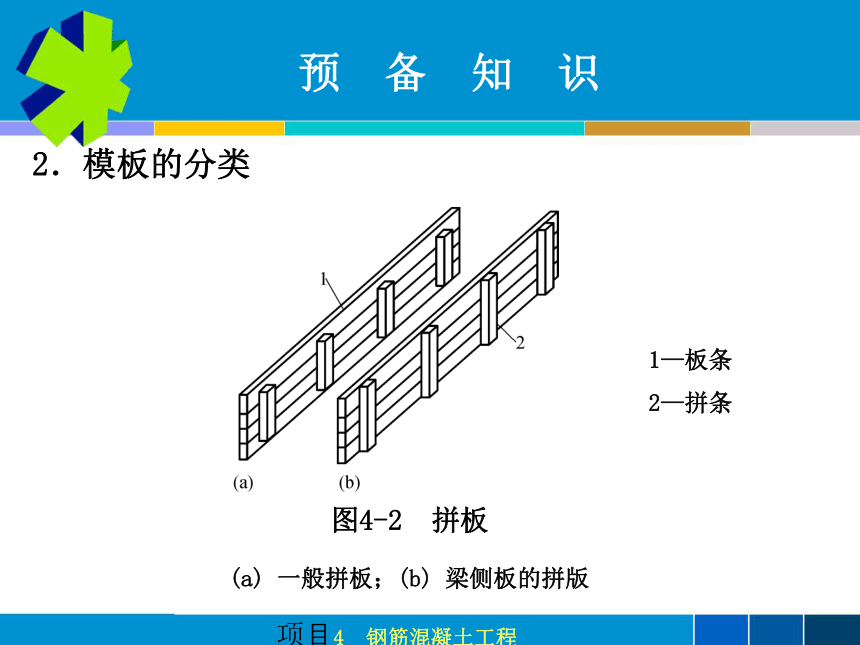

图4-2 拼板
(a) 一般拼板；(b) 梁侧板的拼版
1—板条
2—拼条
项目4 钢筋混凝土工程
预 备 知 识
2．模板的分类

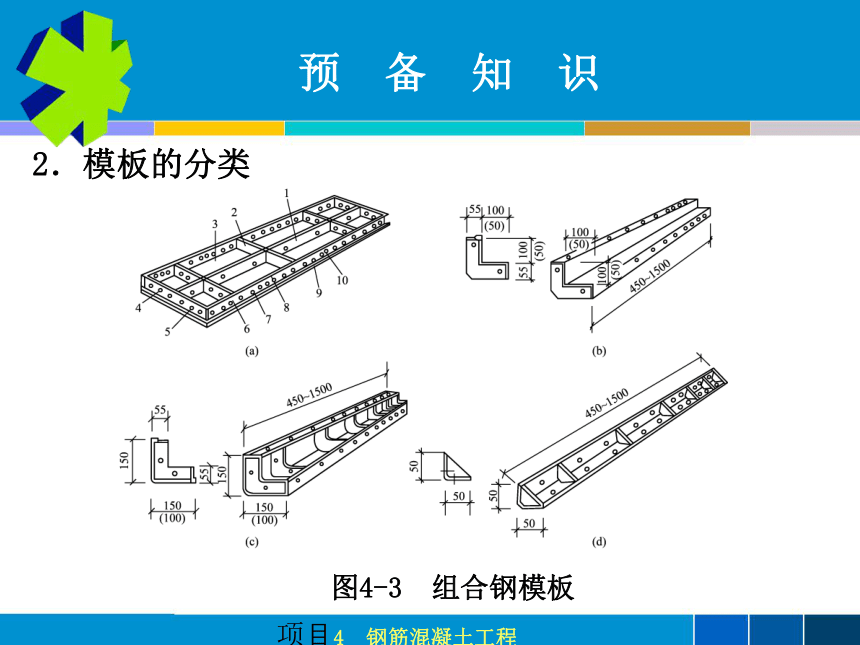

图4-3 组合钢模板
项目4 钢筋混凝土工程
预 备 知 识
2．模板的分类

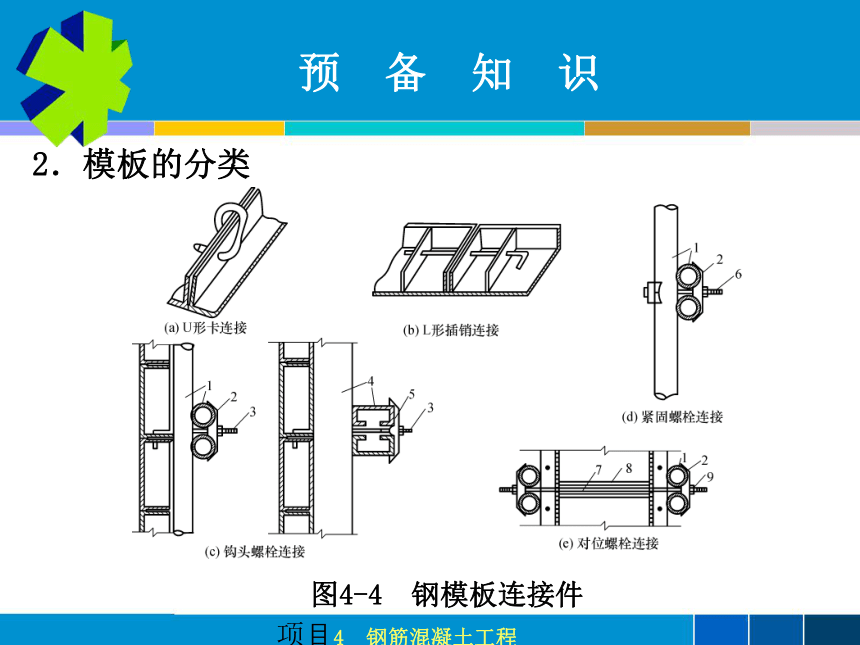

图4-4 钢模板连接件
项目4 钢筋混凝土工程
预 备 知 识
2．模板的分类
(a) (b)

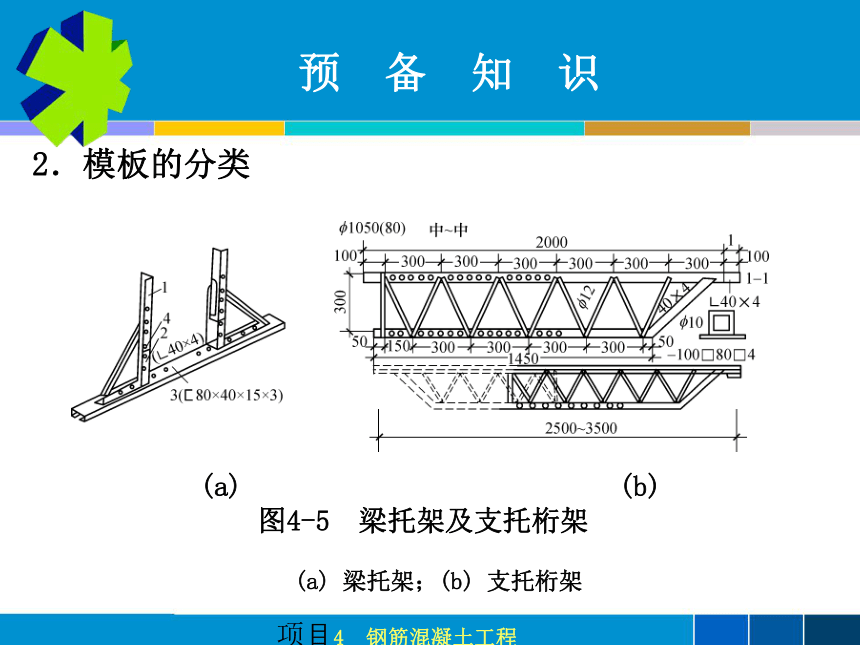

图4-5 梁托架及支托桁架
(a) 梁托架；(b) 支托桁架
项目4 钢筋混凝土工程
预 备 知 识
2．模板的分类
图4-6 钢管顶撑
对接扣联接
回转扣联接
1—顶板
2—套管
3—转盘
4—插管
5—底板
6—转动手柄
项目4 钢筋混凝土工程
预 备 知 识
2．模板的分类
按其施工方法不同
固定式
移动式
装拆式
项目4 钢筋混凝土工程
预 备 知 识
2．模板的分类
按规格形式
定型模板
非定型模板
A
B
项目4 钢筋混凝土工程
预 备 知 识
2．模板的分类
按结构类型
基础模板
柱模板
墙模板
梁和楼板模板
楼梯模板
模 板
项目4 钢筋混凝土工程
任务4.1 模板工程施工
知 识 目 标
理解组合模板的设计要求。
掌握模板的安装与拆除的方法及要求。
掌握模板的质量验收标准及检测方法。
项目4 钢筋混凝土工程
任务4.1 模板工程施工
工 作 任 务
能根据施工具体情况选择合适的模板，并确定相应的模板工程施工方案。
项目4 钢筋混凝土工程
任务4.1 模板工程施工
施 工 流 程
4.1.1 进行配板设计
4.1.2 模板的安装
4.1.3 模板的拆除
4.1.4 模板工程施工质量检查验收
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.1 进行配板设计
Add your text in here
配板原则
(1) 优先采用通用规格及大规格的模板，这样模板的整
体性好，又可以减少装拆工作。
(2) 合理排列模板，宜以其长边沿梁、板、墙的长度方
向或柱的方向排列，以利使用长度规格大的钢模，
并扩大钢模的支撑跨度。
(3) 合理使用角模，对无特殊要求的阳角，可不用阳角
模，而用连接角模代替。
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.1 进行配板设计
Add your text in here
配板原则
(4) 便于模板支承件(钢楞或桁架)的布置，对面积较
方整的预拼装大模板及钢模端头接缝集中在一条线
上的齐缝拼接(如图4-7(a)所示)，直接支承钢模的
钢楞，其间距布置要考虑接缝位置，应使每块钢模
都有两道钢楞支承。对端头错缝连接的模板(如图
4-7(b)所示)，其直接支承钢模的钢楞或桁架的间
距可不受接缝位置的限制。
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.1 进行配板设计
(a) 齐缝拼接 (b) 错缝拼接
图4-7 钢模板的拼接
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.1 进行配板设计
图4-8 某梁配板图
(a) 外侧模板；(b) 底模板；(c) 内侧模板
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.2 模板的安装
安装基础模板
图4-9 组合条形基础模板常用构件
1—上阶侧板；2—上阶吊木；3—上阶斜撑；4—轿杠；5—下阶斜撑；6—水平撑；7—垫木；8—木桩
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.2 模板的安装
安装基础模板
图4-10 阶形基础模板
1—中线
2—侧板
3—木挡
4—木桩
5—斜撑
6—平撑
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.2 模板的安装
安装柱模板
图4-11 矩形柱模板
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.2 模板的安装
安装梁模板
图4-12 单梁模板
1—侧模板；2—底模板
3—侧模拼条；4—夹木；
5—水平拉条；6—琐撑
7—斜撑；8—木楔；
9—木垫板
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.2 模板的安装
安装梁模板
图4-13 梁模板的连接
1—柱模板
2—梁侧板；
3、4—衬口挡
5—斜口小木条
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.2 模板的安装
安装楼板模板
图4-14 有梁楼板模板
1—楼板模板2—梁侧模板3—搁栅
4—横挡支撑
5—支撑
6—夹条
7—斜撑
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.2 模板的安装
墙体模板
1—钢管围檩
2—螺栓拉杆3—定位配件4—墙体模板5—木搁栅
图4-15 墙体模板
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.2 模板的安装
楼梯模板
图4-16 楼梯模板
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.3 模板的拆除
Add your text in here
确定拆除日期
(1) 非承重的侧模板拆除日期，应在混凝土强度
能保证其表面及棱角不因拆除模板而受损坏
时，方可拆除。一般当混凝土强度达到
2.5MPa后，即可拆除。
(2) 承重模板的拆除日期，在混凝土强度达到
表4-5规定的强度后方能拆除。拆模时间参考
表4-6。
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.3 模板的拆除
Add your text in here
确定拆模顺序
(1) 模板及其支架拆除的顺序及安全措施应按施
工技术方案执行。
(2) 对于框架结构模板的拆除顺序，首先是柱模
板，然后是楼板底模板、梁侧模板，最后是
梁底模板。拆除跨度较大的梁下支柱时，应
先从跨中开始，分别拆向两端。
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.3 模板的拆除
Add your text in here
确定拆模顺序
(3) 多层楼板模板支架的拆除，应按下列要求
进行：上层楼板正在浇筑混凝土时，下一层
楼板的模板支架不得拆除，再下一层楼板的
模板支架仅可拆除一部分。跨度4m及4m以上
的梁下均应保留支架，其间距不得大于3m。
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.3 模板的拆除
Add your text in here
拆除模板时应注意的问题
(1) 拆模时不要用力过猛，拆下来的模板要及时运
走、整理、堆放以便再用。
(2) 拆模时，应尽量避免混凝土表面或模板受到损
坏，注意防止整块模板落下伤人。
(3) 在拆除模板过程中，如发现混凝土有影响结构
安全的质量问题时，应暂停拆除。
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.3 模板的拆除
Add your text in here
拆除模板时应注意的问题
(4) 已拆除模板及其支架的结构，应在混凝土强度
达到设计强度后才允许承受全部计算荷载。
(5) 对后张法预应力混凝土结构构件，侧模宜在预
应力张拉前拆除；底模支架的拆除应按施工技
术方案执行，当无具体要求时，不应在结构构
件建立预应力前拆除。
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.4 模板工程施工质量检查验收
Add your text in here
主控项目
(1) 安装现浇结构的上层模板及其支架，下层楼板
应具有承受上层荷载的承载能力，或加设支
架；上、下层支架的立柱应对准，并铺设垫板。
(2) 在涂刷模板隔离剂时，不得沾污钢筋和混凝土
接槎处。
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.4 模板工程施工质量检查验收
主控项目
(3) 底模及其支架拆除时的混凝土强度应符合规
范要求。
(4) 后浇带模板的拆除和支顶应按施工技术方案
执行。
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.4 模板工程施工质量检查验收
一般项目
(1) 模板安装
(2) 用作模板的地坪、胎膜等应平整光洁，不得
产生影响构件质量的下沉、裂缝、起砂或起
鼓。
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.4 模板工程施工质量检查验收
一般项目
(3) 对跨度不小于4m的现浇钢筋混凝土梁、
板，其模板应按设计要求起拱；当设计无具
体要求时，起拱高度宜为跨度的
1/1 000～3/1 000。
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.4 模板工程施工质量检查验收
一般项目
(4) 固定在模板上的预埋件、预留孔和预留洞均
不得遗漏，且应安装牢固，其偏差应符合
表4-7的规定。现浇结构模板安装的偏差及
检查方法应符合表4-8的规定。
项目4 钢筋混凝土工程
任务4.1 模板工程施工
4.1.4 模板工程施工质量检查验收
一般项目
(5) 预制构件模板安装的允许偏差及检验方法见
表4-9。
(6) 侧模拆除时的混凝土强度应能保证其表面及
棱角不受损伤。模板拆除时，不应对楼层形
成冲击荷载。
