项目3 砌 筑 工 程
项目3 砌 筑 工 程
能 力 目 标
能完成多立杆钢管式、门式和碗扣式脚手架的
搭设与拆除。
能完成普通砖基础、砖墙的砌筑。
能完成中型砌块的砌筑。
能根据砌体砌筑标准检查砌筑工程的质量。
项目3 砌 筑 工 程
项目3 砌 筑 工 程

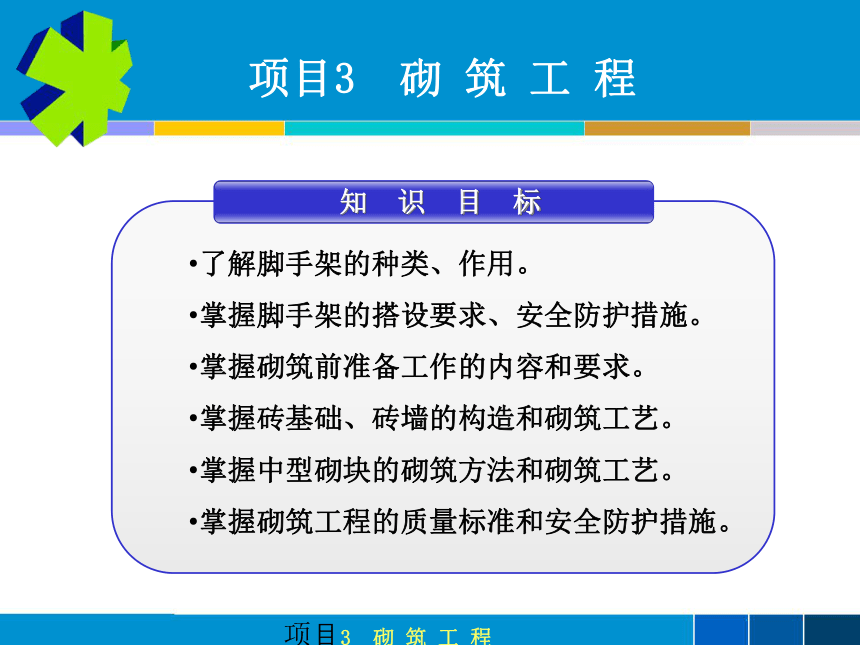

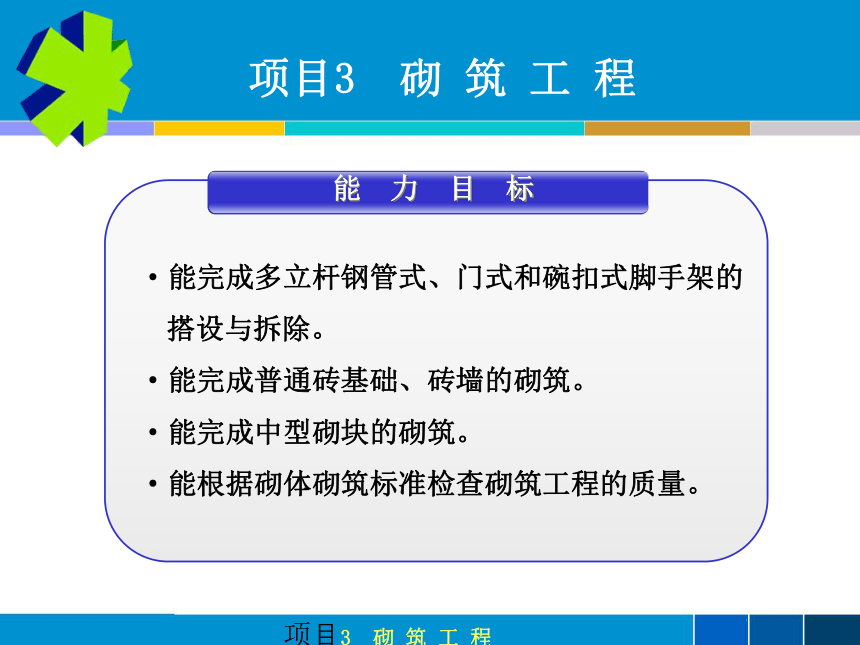

知 识 目 标
了解脚手架的种类、作用。
掌握脚手架的搭设要求、安全防护措施。
掌握砌筑前准备工作的内容和要求。
掌握砖基础、砖墙的构造和砌筑工艺。
掌握中型砌块的砌筑方法和砌筑工艺。
掌握砌筑工程的质量标准和安全防护措施。
项目3 砌 筑 工 程
项目3 砌 筑 工 程

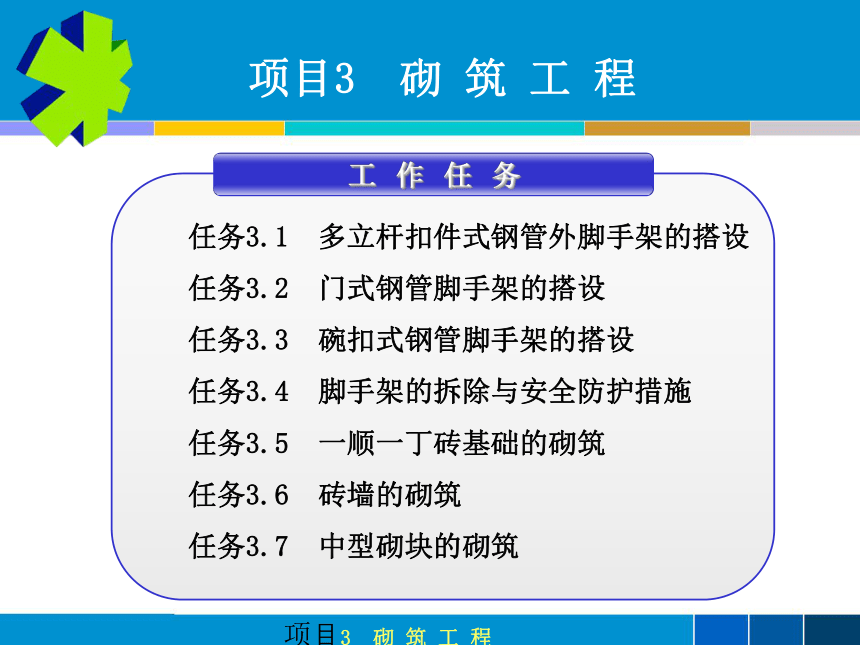

工 作 任 务
任务3.1 多立杆扣件式钢管外脚手架的搭设
任务3.2 门式钢管脚手架的搭设
任务3.3 碗扣式钢管脚手架的搭设
任务3.4 脚手架的拆除与安全防护措施
任务3.5 一顺一丁砖基础的砌筑
任务3.6 砖墙的砌筑
任务3.7 中型砌块的砌筑
项目3 砌 筑 工 程
任务3.7 中型砌块的砌筑

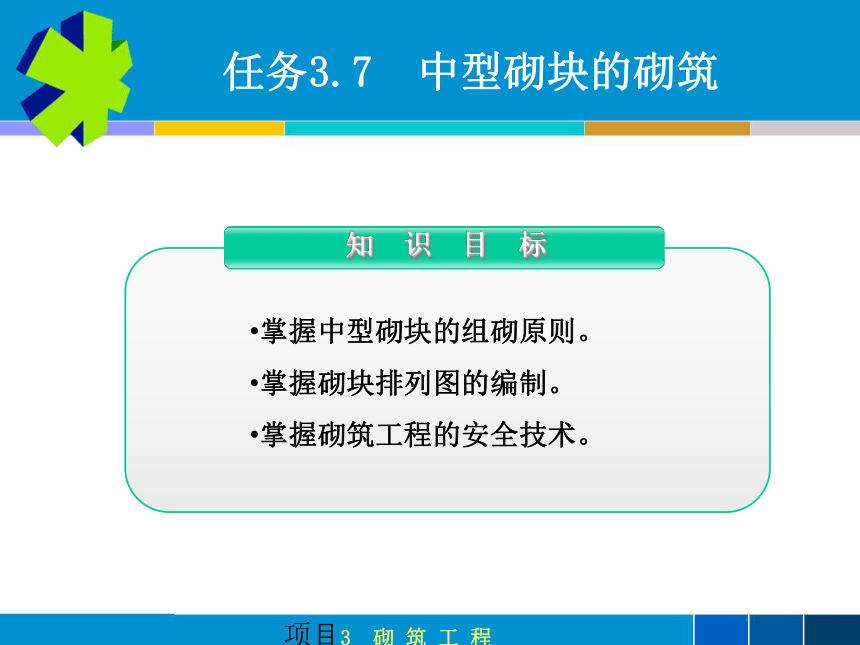

知 识 目 标
掌握中型砌块的组砌原则。
掌握砌块排列图的编制。
掌握砌筑工程的安全技术。
项目3 砌 筑 工 程
任务3.7 中型砌块的砌筑

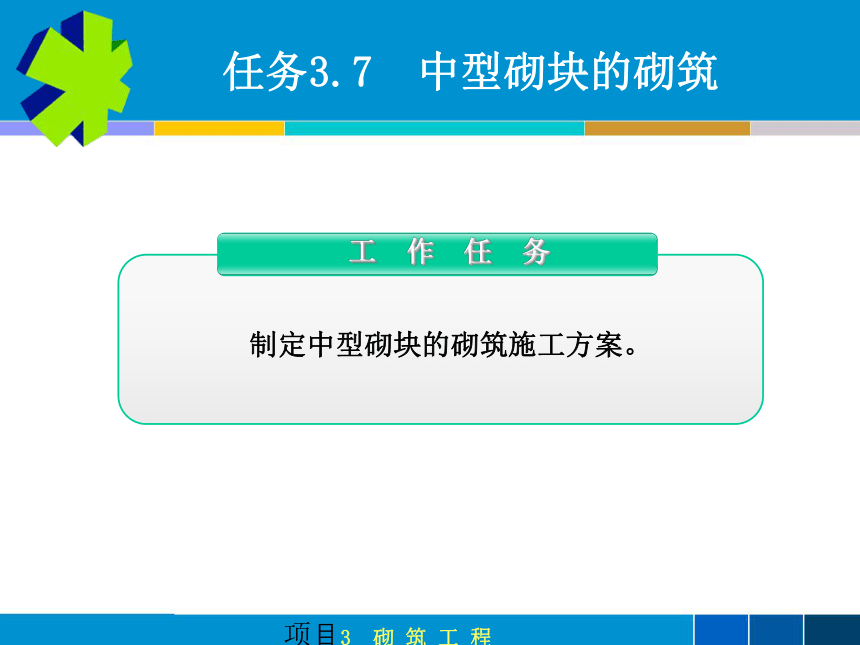

工 作 任 务
制定中型砌块的砌筑施工方案。
项目3 砌 筑 工 程
任务3.7 中型砌块的砌筑

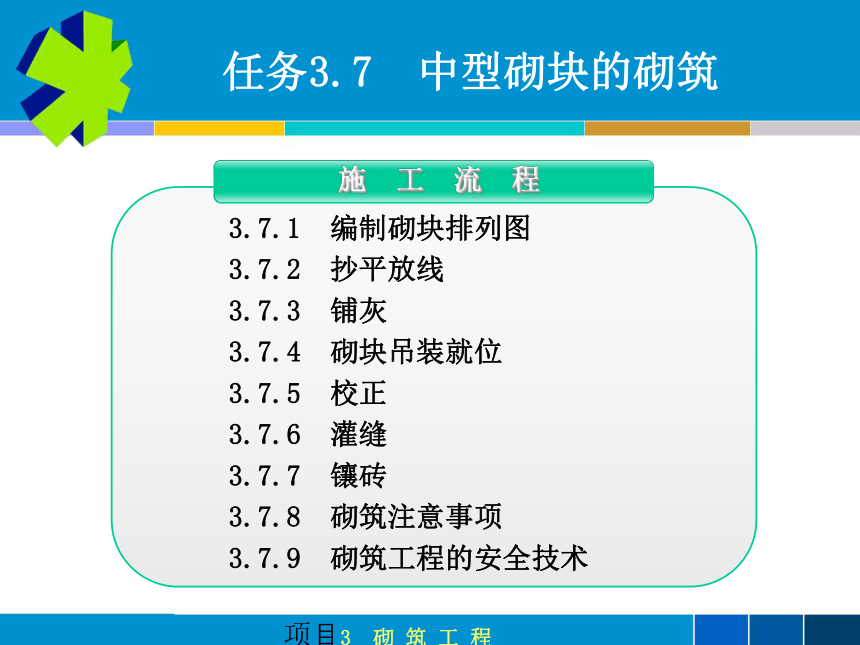

施 工 流 程
3.7.1 编制砌块排列图
3.7.2 抄平放线
3.7.3 铺灰
3.7.4 砌块吊装就位
3.7.5 校正
3.7.6 灌缝
3.7.7 镶砖
3.7.8 砌筑注意事项
3.7.9 砌筑工程的安全技术
项目3 砌 筑 工 程
任务3.7 中型砌块的砌筑

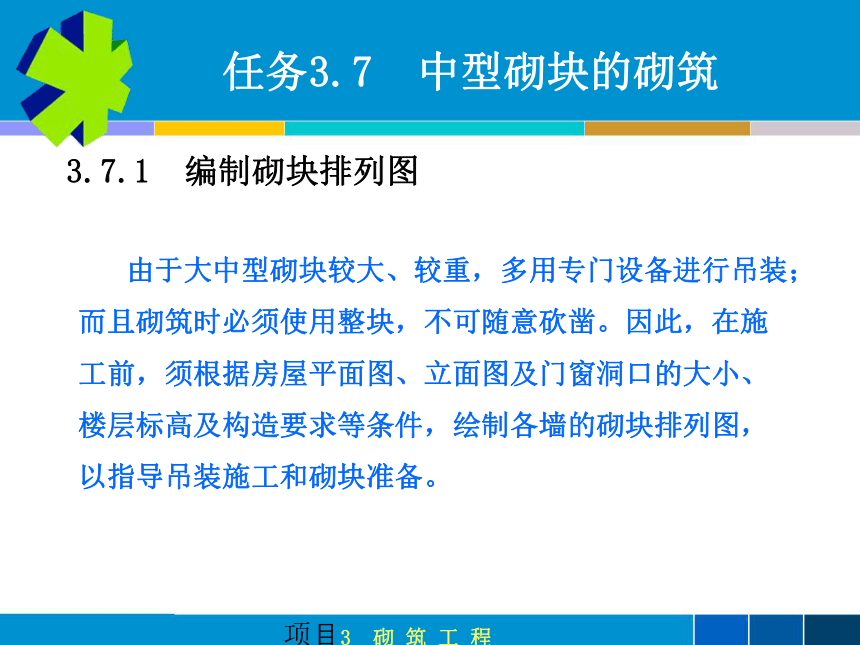

3.7.1 编制砌块排列图
由于大中型砌块较大、较重，多用专门设备进行吊装；而且砌筑时必须使用整块，不可随意砍凿。因此，在施工前，须根据房屋平面图、立面图及门窗洞口的大小、楼层标高及构造要求等条件，绘制各墙的砌块排列图，以指导吊装施工和砌块准备。
项目3 砌 筑 工 程
任务3.7 中型砌块的砌筑
3.7.1 编制砌块排列图
(a) 二层(底层)第一皮砌块排列平面图
项目3 砌 筑 工 程
任务3.7 中型砌块的砌筑
3.7.1 编制砌块排列图
项目3 砌 筑 工 程
任务3.7 中型砌块的砌筑
3.7.1 编制砌块排列图
项目3 砌 筑 工 程
任务3.7 中型砌块的砌筑
3.7.2 抄平放线
用水泥砂浆或细石混凝土找平，使各段砌块墙底部标高符合设计要求。根据施工图确定墙体轴线和墙身尺寸，在基础顶面上用墨线弹出墙的轴线、墙的宽度线，并定出门洞口位置线。二层以上墙的轴线可以用经纬仪或垂球将轴线引测上去。
项目3 砌 筑 工 程
任务3.7 中型砌块的砌筑
3.7.3 铺灰
砌块墙体所采用的砂浆，应具有较好的和易性，砂浆稠度宜为50～80mm，用瓦刀或配合摊灰尺铺平砂浆，砂浆的厚度控制在10～20mm(有配筋的水平缝
15～25mm)，长度控制在一块砌块的范围内，在转角处要安放连接加固用的 4钢筋网片。
项目3 砌 筑 工 程
任务3.7 中型砌块的砌筑
3.7.4 砌块吊装就位
底层坐好砂浆后，按砌块排列图将砌块吊装就位。砌块的吊装一般按施工段依次进行，其次序为先外后内，先远后近，先下后上，在相邻施工段之间留阶梯形斜差。
吊装砌块一般用摩擦式夹具，夹砌块时应避免偏心。
项目3 砌 筑 工 程
任务3.7 中型砌块的砌筑
3.7.5 校正
砌块吊装放在铺好的砂浆上，以准线校核砌块的位置和平整度，较大的砌块可用水平尺校正，安装时要防止偏斜及碰掉棱角和挤走铺好的砂浆。
砌筑时要经常用水平尺或托线板检查墙体的垂直度和平整度，少量偏差用瓦刀或撬棍拔正，较大的偏差应抬起后重新摆放，同时要将原铺的砂浆铲除后重新铺设。
项目3 砌 筑 工 程
任务3.7 中型砌块的砌筑
3.7.6 灌缝
砌完两块以上砌块后，可用临时夹板在墙体内外夹住竖缝灌浆，用竹片插或铁棒捣，使其密实。如果竖缝宽度大于20mm，应采用细石混凝土灌注。灌缝后，砌块一般不准再撬动，以防砂浆和砌块的粘接受损。
项目3 砌 筑 工 程
任务3.7 中型砌块的砌筑
3.7.7 镶砖
当砌块间出现较大竖缝或过梁找平时，应镶砖。镶砖工作要紧密配合安装，在每皮砌块校正后进行，不要在安装好整个墙身后才镶砖。镶砖砌体的竖直缝和水平缝应控制在15～30mm以内。
项目3 砌 筑 工 程
任务3.7 中型砌块的砌筑
3.7.8 砌筑注意事项
(1) 砌筑前应核对楼底面水平标高。
(2) 镶砖的强度等级应不低于砌块强度等级，镶砖用的砂浆应与砌块
相同。
(3) 砌块砌筑的顺序一般为先外墙后内墙，先远后近，从上到下按流
水分段进行砌筑，在一个吊装半径范围内，内外墙必须同时砌筑。
(4) 砌筑时，应先吊装转角砌块，然后再砌筑中间砌块。
(5) 施工时，所采用的砌块规格、品种、强度等级必须符合设计要求。
项目3 砌 筑 工 程
任务3.7 中型砌块的砌筑
3.7.9 砌筑工程的安全技术
(1) 砌筑操作前必须检查操作环境是否符合安全要求，道
路是否畅通，机具是否完好、牢固，安全设施和防护
用品是否齐全，经检查符合要求后方可施工。
(2) 施工人员进入现场必须戴安全帽。
(3) 不准站在墙顶上做画线、刮缝及清扫墙面或检查大角
垂直等工作，砍砖时应面向墙体，避免碎砖飞出伤
人。
项目3 砌 筑 工 程
任务3.7 中型砌块的砌筑
3.7.9 砌筑工程的安全技术
(4) 在6级以上的大风时要停止安装工作。
(5) 脚手架上堆放材料不应超过规定荷载，堆放高度不得
超过3皮侧砖，同一块脚手板上的操作人员不应超过2
人，并按规定设安全网。
(6) 不准起吊有部分破裂和脱落危险的砌块。
