(共19张PPT)
项目3 砌 筑 工 程
项目3 砌 筑 工 程

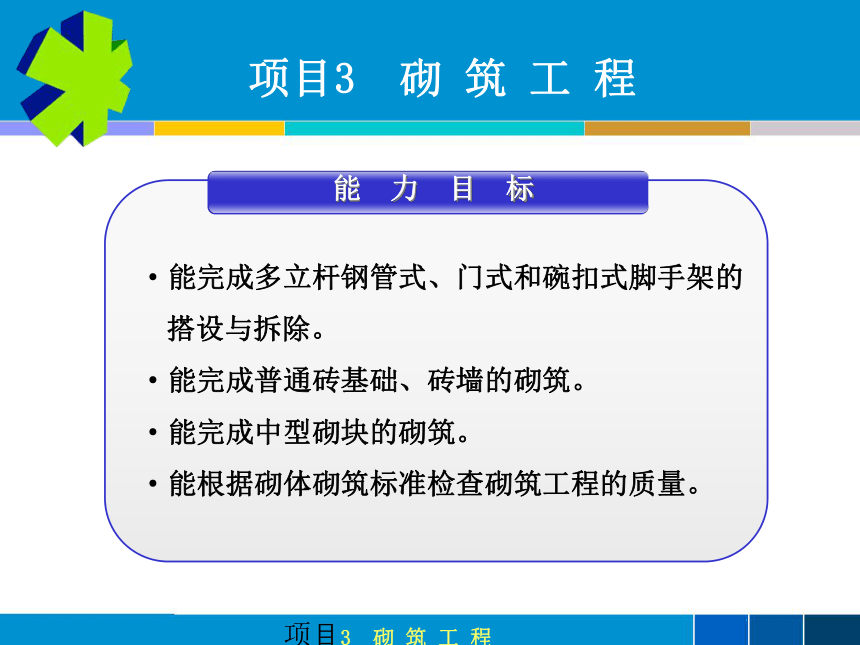

能 力 目 标
能完成多立杆钢管式、门式和碗扣式脚手架的
搭设与拆除。
能完成普通砖基础、砖墙的砌筑。
能完成中型砌块的砌筑。
能根据砌体砌筑标准检查砌筑工程的质量。
项目3 砌 筑 工 程
项目3 砌 筑 工 程

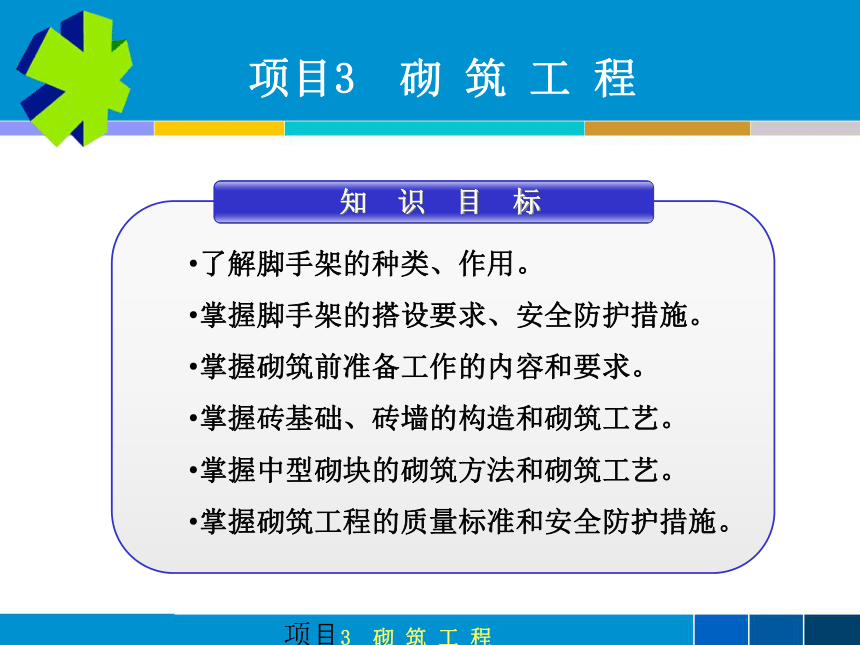

知 识 目 标
了解脚手架的种类、作用。
掌握脚手架的搭设要求、安全防护措施。
掌握砌筑前准备工作的内容和要求。
掌握砖基础、砖墙的构造和砌筑工艺。
掌握中型砌块的砌筑方法和砌筑工艺。
掌握砌筑工程的质量标准和安全防护措施。
项目3 砌 筑 工 程
项目3 砌 筑 工 程

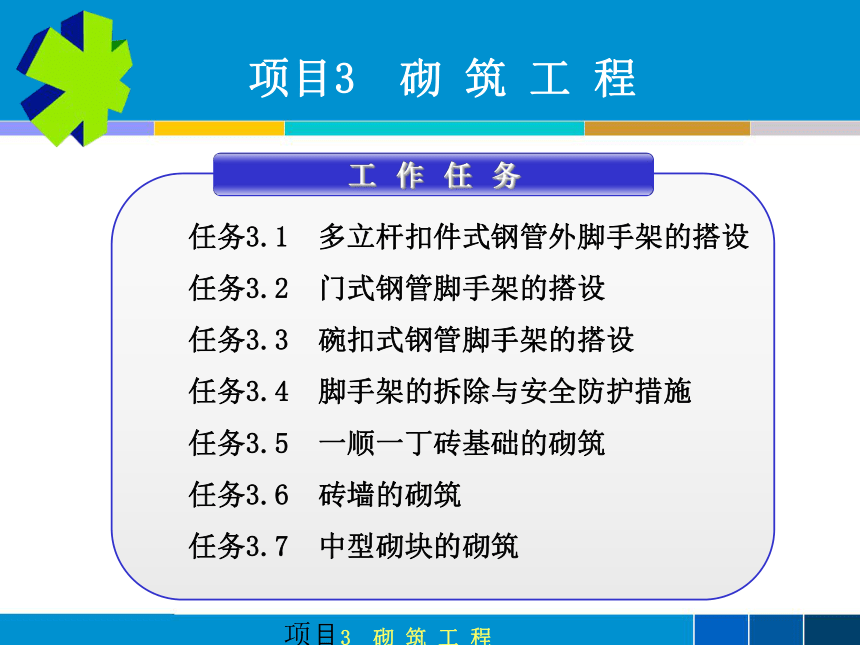

工 作 任 务
任务3.1 多立杆扣件式钢管外脚手架的搭设
任务3.2 门式钢管脚手架的搭设
任务3.3 碗扣式钢管脚手架的搭设
任务3.4 脚手架的拆除与安全防护措施
任务3.5 一顺一丁砖基础的砌筑
任务3.6 砖墙的砌筑
任务3.7 中型砌块的砌筑
项目3 砌 筑 工 程
任务3.3 碗扣式钢管脚手架的搭设

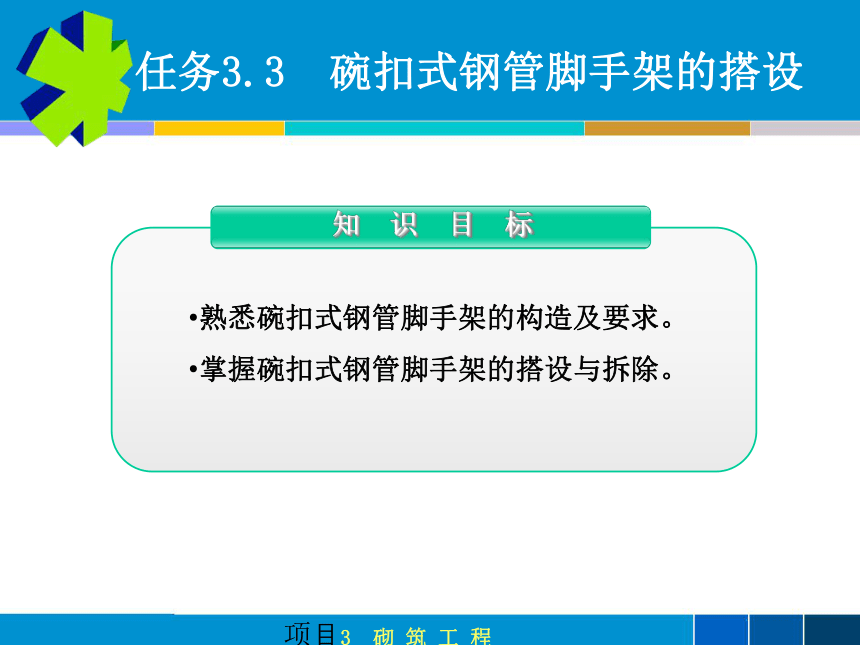

知 识 目 标
熟悉碗扣式钢管脚手架的构造及要求。
掌握碗扣式钢管脚手架的搭设与拆除。
项目3 砌 筑 工 程
任务3.3 碗扣式钢管脚手架的搭设

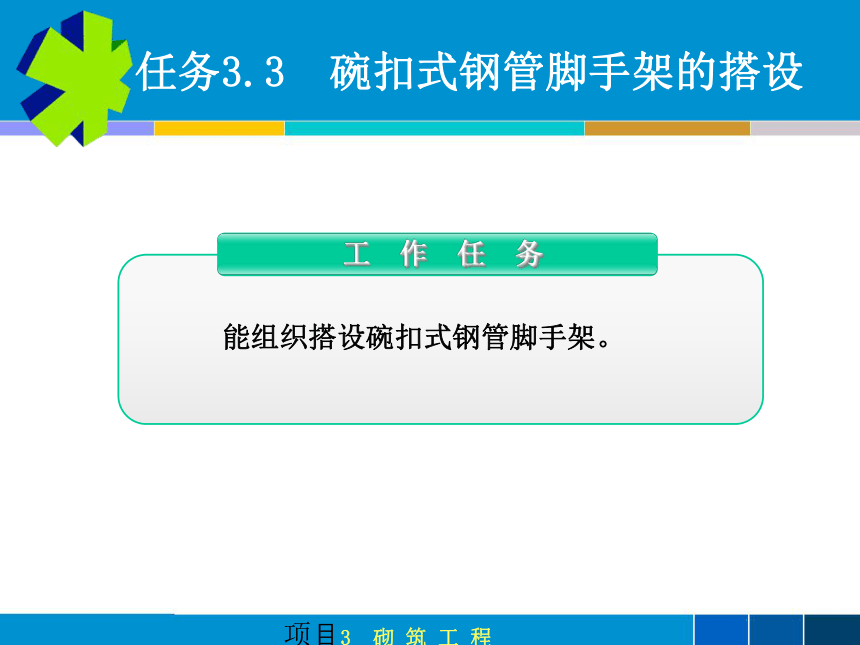

工 作 任 务
能组织搭设碗扣式钢管脚手架。
项目3 砌 筑 工 程
任务3.3 碗扣式钢管脚手架的搭设

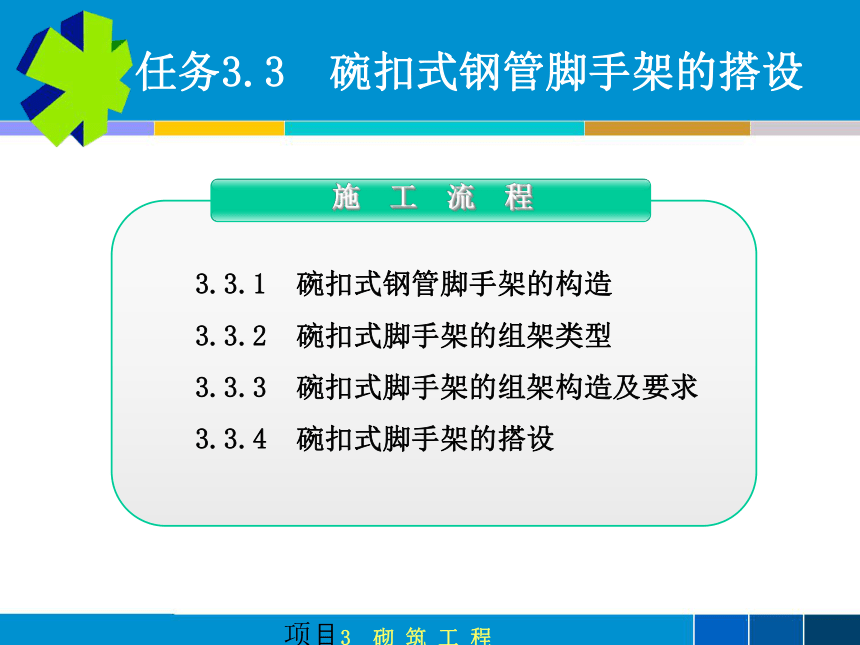

施 工 流 程
3.3.1 碗扣式钢管脚手架的构造
3.3.2 碗扣式脚手架的组架类型
3.3.3 碗扣式脚手架的组架构造及要求
3.3.4 碗扣式脚手架的搭设
项目3 砌 筑 工 程
任务3.3 碗扣式钢管脚手架的搭设

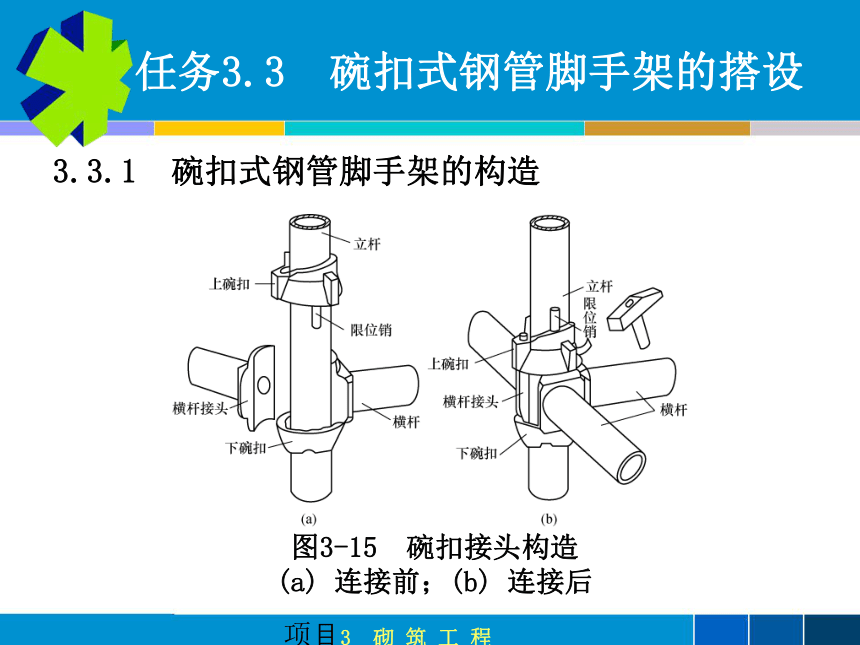

3.3.1 碗扣式钢管脚手架的构造
图3-15 碗扣接头构造
(a) 连接前；(b) 连接后
项目3 砌 筑 工 程
任务3.3 碗扣式钢管脚手架的搭设
3.3.2 碗扣式脚手架的组架类型
双排脚手架
组合
轻型架
普通架
重型架
项目3 砌 筑 工 程
任务3.3 碗扣式钢管脚手架的搭设
3.3.3 碗扣式脚手架的组架构造及要求
图3-16 立杆的平面布置
项目3 砌 筑 工 程
任务3.3 碗扣式钢管脚手架的搭设
3.3.3 碗扣式脚手架的组架构造及要求
斜杆设置
连墙撑设置
脚手板设置
构件的
设置要求
项目3 砌 筑 工 程
任务3.3 碗扣式钢管脚手架的搭设
3.3.4 碗扣式脚手架的搭设
(1) 在处理好的地基上放线安放立杆底座。
(2) 在安放好的底座上插入立杆。
(3) 立杆的接长是靠焊与立杆顶端的连接管承插而成
的，立杆插好后，使上部立杆底端连接孔同下部立
杆顶端连接孔对齐，插入立杆连接销并锁定即可。
项目3 砌 筑 工 程
任务3.3 碗扣式钢管脚手架的搭设
3.3.4 碗扣式脚手架的搭设
(4) 脚手架应与建筑物的施工高度同步上升，其超出部
分不应大于一个楼层，且不应铺设脚手板，否则应
采用加固措施。
(5) 安装斜杆和剪刀撑。
(6) 安装连墙撑。
(7) 安装作业层防护设施。
项目3 砌 筑 工 程
任务3.4 脚手架的拆除与安全
防护措施
知 识 目 标
掌握多立杆、门式、碗扣式钢管脚手架的拆除要点和安全防护措施。
项目3 砌 筑 工 程
任务3.4 脚手架的拆除与安全
防护措施
工 作 任 务
能组织多立杆、门式、碗扣式钢管脚手架的拆除施工方案。
项目3 砌 筑 工 程
任务3.4 脚手架的拆除与安全
防护措施
施 工 流 程
3.4.1 确定拆除顺序
3.4.2 拆除作业的安全要求
3.4.3 脚手架的安全防护措施
项目3 砌 筑 工 程
任务3.4 脚手架的拆除与安全
防护措施
3.4.1 确定拆除顺序
(1) 从跨边起先拆顶部栏杆和扶手，然后拆脚手板(或水平架)
与扶梯，再卸下水平加固件和剪刀撑，先拆横杆，后拆
立杆，逐层往下拆除。
(2) 自顶层跨边开始拆卸交叉支撑，同步卸下顶部连墙杆与
顶层门架。
(3) 继续按上述步骤拆除第二步架。
(4) 循环上述操作往下拆卸。
项目3 砌 筑 工 程
任务3.4 脚手架的拆除与安全
防护措施
3.4.2 拆除作业的安全要求
脚手架的拆除必须遵守下列安全规定：
(1) 拆除工作必须由专业人员操作，操作工人应站在临时设
置的脚手板上进行拆除作业，拆除前应制定拆除方案并
向拆除人员技术交底。
(2) 拆除工作中，严禁使用榔头等硬物敲打、撬挖，拆下的
连接棒、扣件应放入袋内。
项目3 砌 筑 工 程
任务3.4 脚手架的拆除与安全
防护措施
3.4.2 拆除作业的安全要求
(3) 拆除连接部件时，应先将锁座上的锁板与搭钩上的锁片
转至开启位置，然后开始拆除，不准硬拉敲打。
(4) 不准将拆除的构配件从高空抛下，应将拆下的部件分类
捆绑后使用垂直吊运设备运至地面，集中分类堆放保管。
(5) 拆除脚手架时，必须划出安全区，设警戒标志，并设专
人看管拆除现场。
项目3 砌 筑 工 程
任务3.4 脚手架的拆除与安全
防护措施
3.4.3 脚手架的安全防护措施
为了确保脚手架的安全，脚手架应具备足够的强度、刚度和稳定性。
当外墙砌筑高度超过4m或立体交叉作业时，除在作业面正确铺设脚手板和安装防护栏杆和挡脚板外，还必须在脚手架外侧设置安全网，安全网用直径9mm的麻绳或尼龙绳编织而成，一般规格为宽3m、长6m、网眼边长50mm左右，每块支好的安全网应能承受不小于1.6kN的冲击荷载。
