项目3 砌 筑 工 程
项目3 砌 筑 工 程

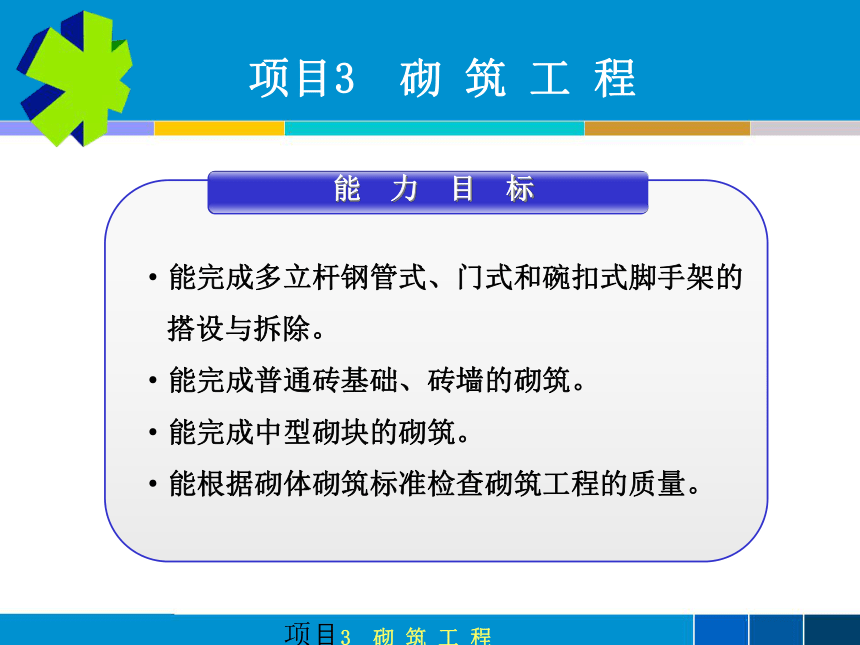

能 力 目 标
能完成多立杆钢管式、门式和碗扣式脚手架的
搭设与拆除。
能完成普通砖基础、砖墙的砌筑。
能完成中型砌块的砌筑。
能根据砌体砌筑标准检查砌筑工程的质量。
项目3 砌 筑 工 程
项目3 砌 筑 工 程

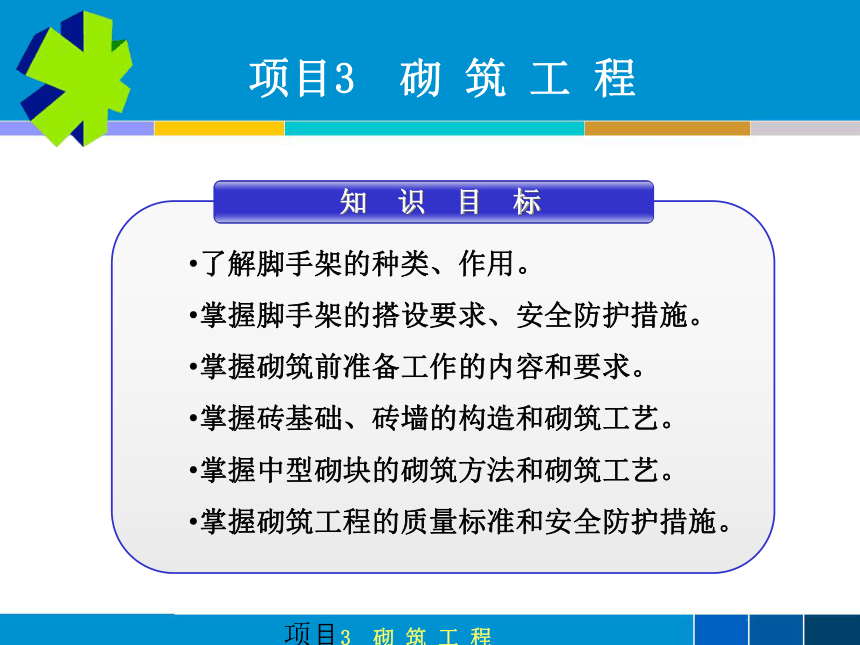

知 识 目 标
了解脚手架的种类、作用。
掌握脚手架的搭设要求、安全防护措施。
掌握砌筑前准备工作的内容和要求。
掌握砖基础、砖墙的构造和砌筑工艺。
掌握中型砌块的砌筑方法和砌筑工艺。
掌握砌筑工程的质量标准和安全防护措施。
项目3 砌 筑 工 程
项目3 砌 筑 工 程
工 作 任 务
任务3.1 多立杆扣件式钢管外脚手架的搭设
任务3.2 门式钢管脚手架的搭设
任务3.3 碗扣式钢管脚手架的搭设
任务3.4 脚手架的拆除与安全防护措施
任务3.5 一顺一丁砖基础的砌筑
任务3.6 砖墙的砌筑
任务3.7 中型砌块的砌筑
项目3 砌 筑 工 程
任务3.5 一顺一丁砖基础的砌筑

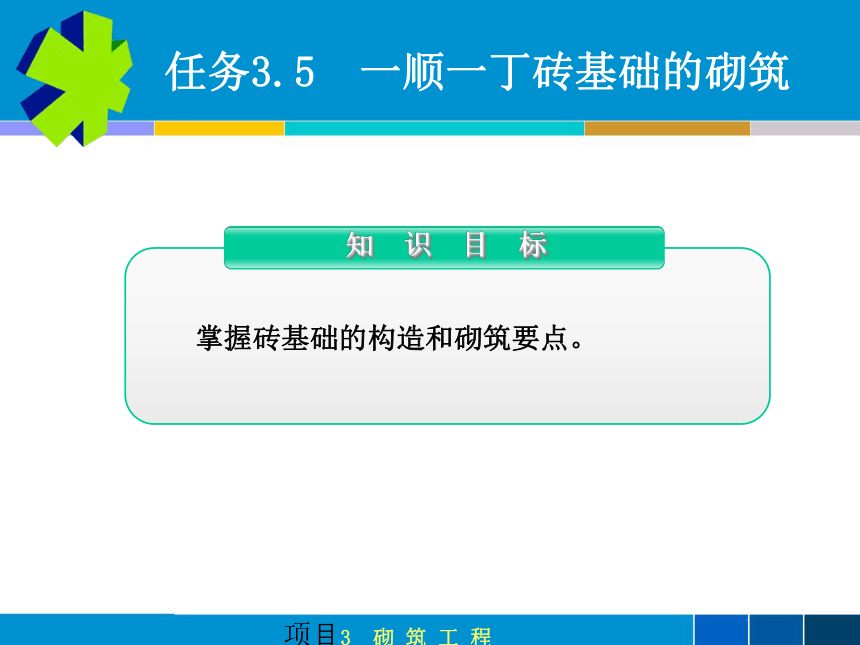

知 识 目 标
掌握砖基础的构造和砌筑要点。
项目3 砌 筑 工 程
任务3.5 一顺一丁砖基础的砌筑

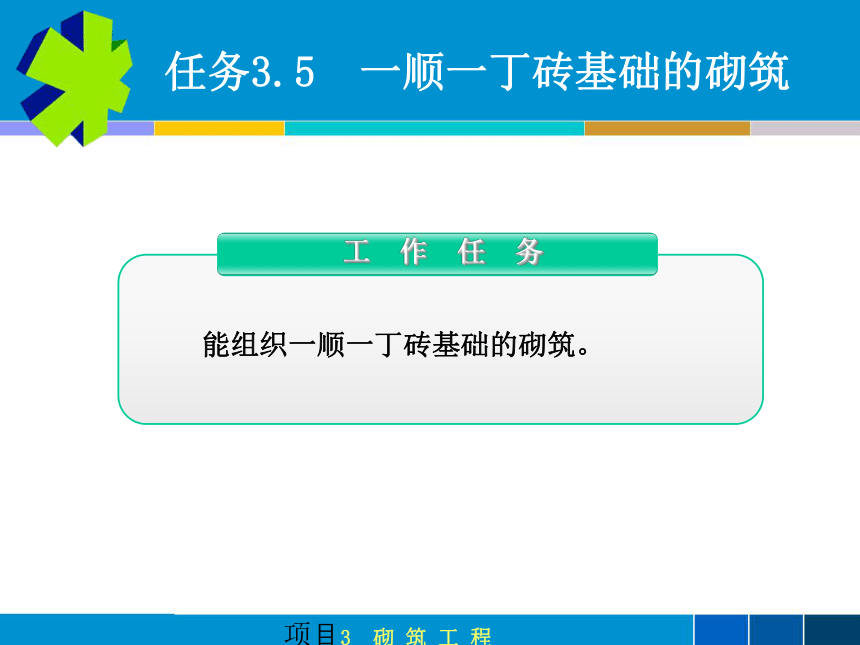

工 作 任 务
能组织一顺一丁砖基础的砌筑。
项目3 砌 筑 工 程
任务3.5 一顺一丁砖基础的砌筑

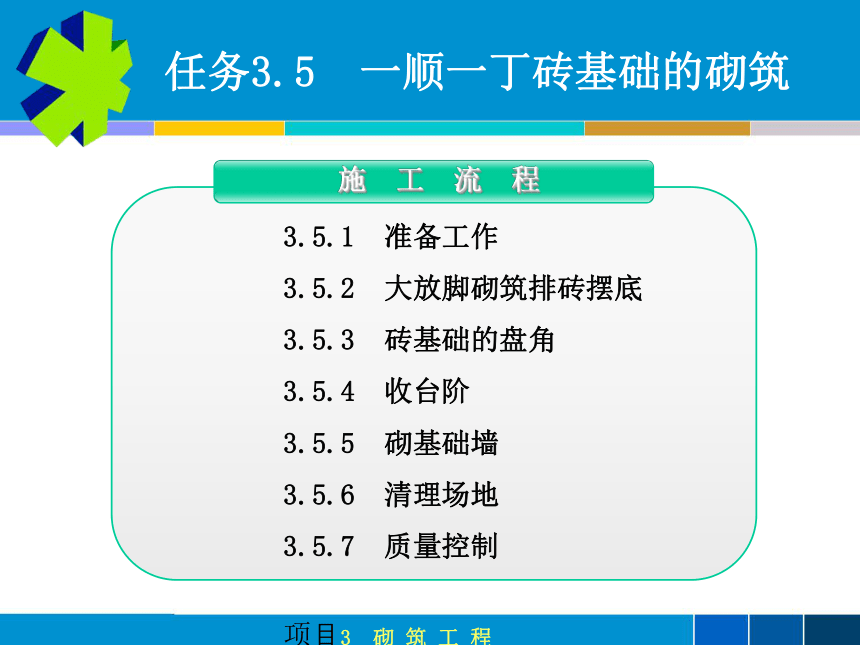

施 工 流 程
3.5.1 准备工作
3.5.2 大放脚砌筑排砖摆底
3.5.3 砖基础的盘角
3.5.4 收台阶
3.5.5 砌基础墙
3.5.6 清理场地
3.5.7 质量控制
项目3 砌 筑 工 程
任务3.5 一顺一丁砖基础的砌筑

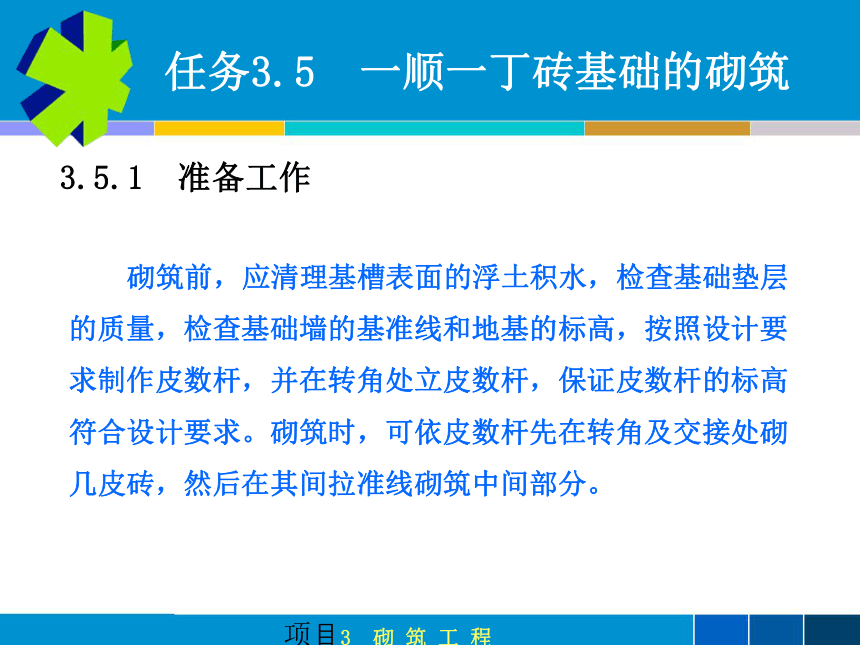

3.5.1 准备工作
砌筑前，应清理基槽表面的浮土积水，检查基础垫层的质量，检查基础墙的基准线和地基的标高，按照设计要求制作皮数杆，并在转角处立皮数杆，保证皮数杆的标高符合设计要求。砌筑时，可依皮数杆先在转角及交接处砌几皮砖，然后在其间拉准线砌筑中间部分。
项目3 砌 筑 工 程
任务3.5 一顺一丁砖基础的砌筑
3.5.2 大放脚砌筑排砖摆底
图3-18 大放脚基础的构造
(a) 等高式；(b) 不等高式
项目3 砌 筑 工 程
任务3.5 一顺一丁砖基础的砌筑
3.5.2 大放脚砌筑排砖摆底
图3-19 六皮三收大放脚等高式台阶排砖方法
项目3 砌 筑 工 程
任务3.5 一顺一丁砖基础的砌筑
3.5.3 砖基础的盘角
图3-20 基础盘角示意图
项目3 砌 筑 工 程
任务3.5 一顺一丁砖基础的砌筑
3.5.4 收台阶
每次收台阶都必须用卷尺量准尺寸，中间部分的砌筑应以大角处的准线为依据，不能用目测或砖块比量，以免出现误差。
项目3 砌 筑 工 程
任务3.5 一顺一丁砖基础的砌筑
3.5.5 砌基础墙
当大放脚收足后，对大放脚的上部实墙位置的基础应重新进行定位，放墙身线，按此线进行砌筑，保证基础与上部墙体的位置一致。
项目3 砌 筑 工 程
任务3.5 一顺一丁砖基础的砌筑
3.5.6 清理场地
砌筑完成检验合格后，对基础场地及时地进行清理、回填。
项目3 砌 筑 工 程
5
任务3.5 一顺一丁砖基础的砌筑
3.5.7 质量控制
表3-4 基础放线尺寸的允许偏差
20
L(或B)>90
10
3015
60L(或B)≤30
允许偏差(mm)
长度L、宽度B(m)
允许偏差(mm)
长度L、宽度B(m)
基础放线尺寸的允许偏差应符合的要求见表3-4。
