项目3 砌 筑 工 程
项目3 砌 筑 工 程

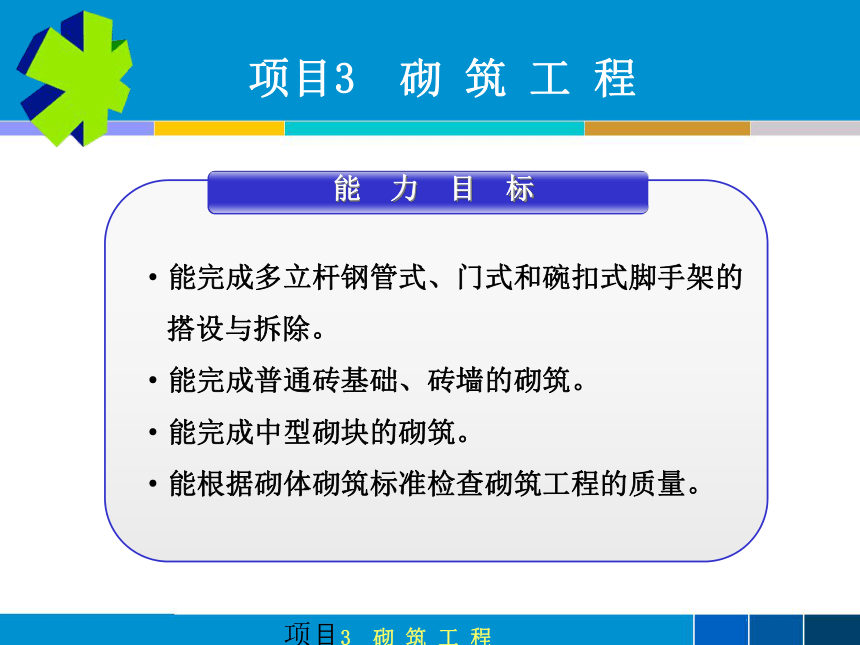

能 力 目 标
能完成多立杆钢管式、门式和碗扣式脚手架的
搭设与拆除。
能完成普通砖基础、砖墙的砌筑。
能完成中型砌块的砌筑。
能根据砌体砌筑标准检查砌筑工程的质量。
项目3 砌 筑 工 程
项目3 砌 筑 工 程

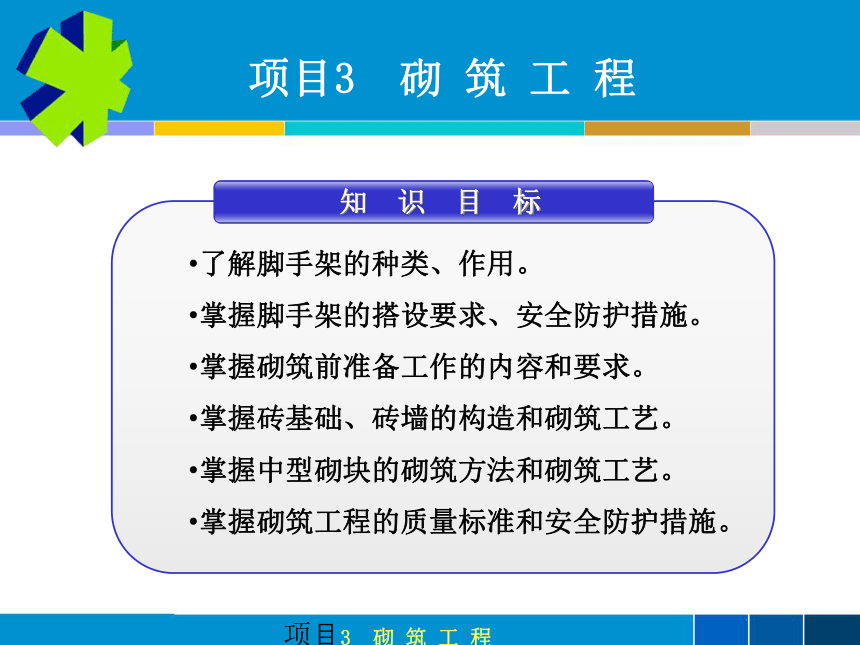

知 识 目 标
了解脚手架的种类、作用。
掌握脚手架的搭设要求、安全防护措施。
掌握砌筑前准备工作的内容和要求。
掌握砖基础、砖墙的构造和砌筑工艺。
掌握中型砌块的砌筑方法和砌筑工艺。
掌握砌筑工程的质量标准和安全防护措施。
项目3 砌 筑 工 程
项目3 砌 筑 工 程

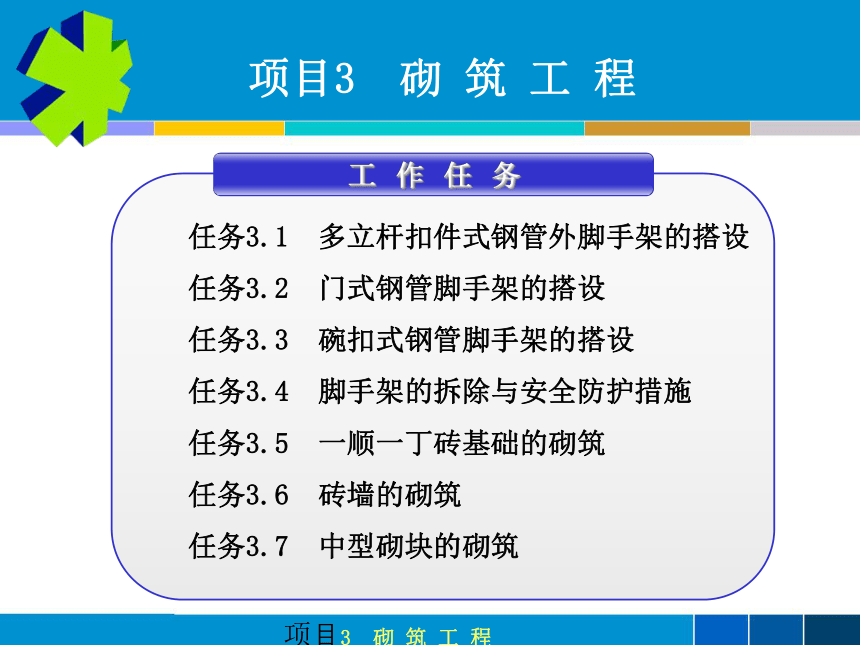

工 作 任 务
任务3.1 多立杆扣件式钢管外脚手架的搭设
任务3.2 门式钢管脚手架的搭设
任务3.3 碗扣式钢管脚手架的搭设
任务3.4 脚手架的拆除与安全防护措施
任务3.5 一顺一丁砖基础的砌筑
任务3.6 砖墙的砌筑
任务3.7 中型砌块的砌筑
项目3 砌 筑 工 程
任务3.6 砖墙的砌筑

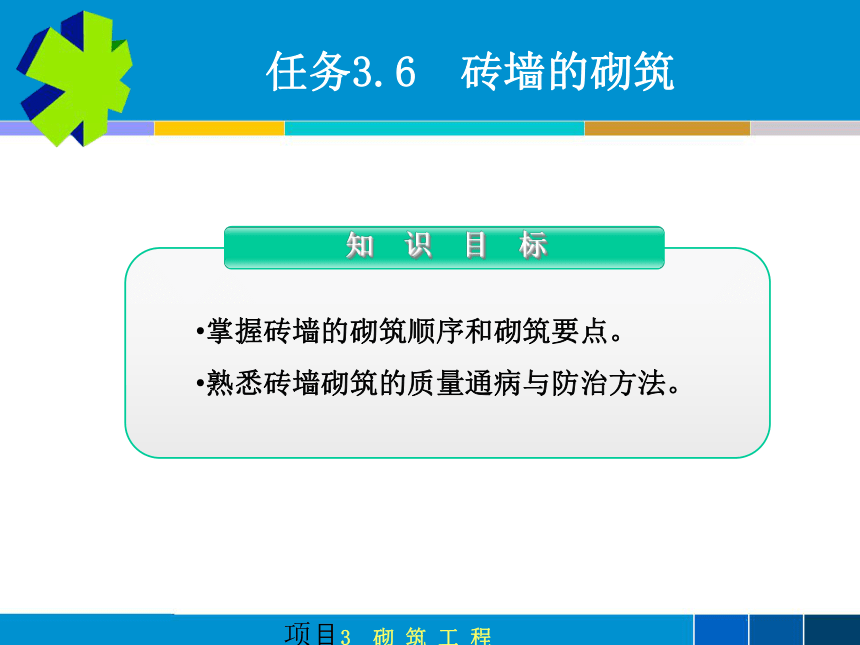

知 识 目 标
掌握砖墙的砌筑顺序和砌筑要点。
熟悉砖墙砌筑的质量通病与防治方法。
项目3 砌 筑 工 程
任务3.6 砖墙的砌筑

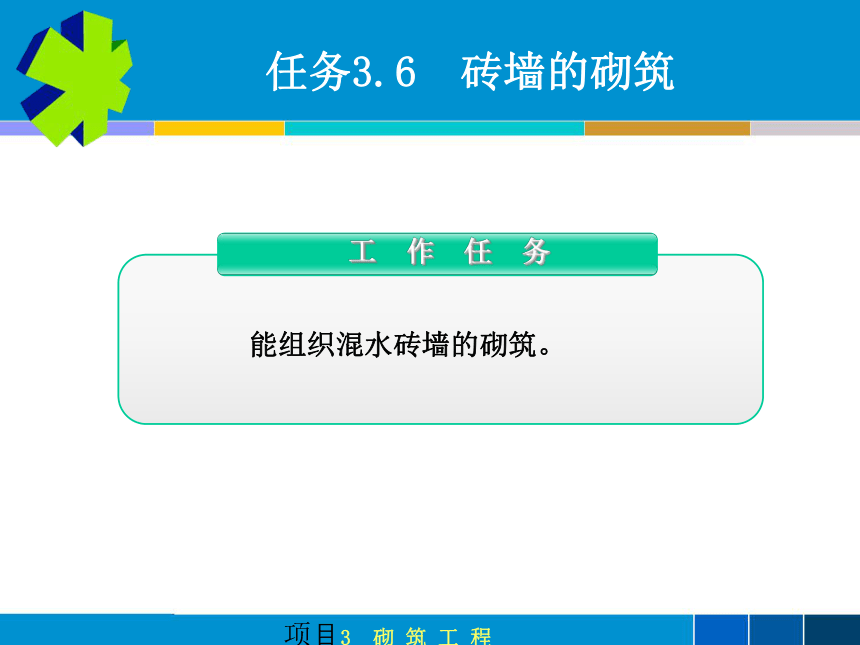

工 作 任 务
能组织混水砖墙的砌筑。
项目3 砌 筑 工 程
任务3.6 砖墙的砌筑

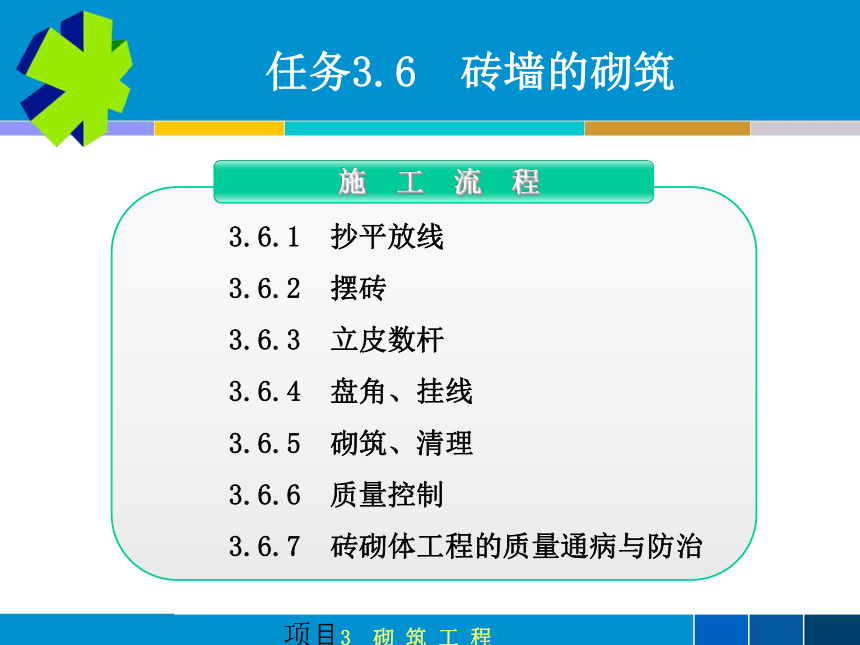

施 工 流 程
3.6.1 抄平放线
3.6.2 摆砖
3.6.3 立皮数杆
3.6.4 盘角、挂线
3.6.5 砌筑、清理
3.6.6 质量控制
3.6.7 砖砌体工程的质量通病与防治
项目3 砌 筑 工 程
任务3.6 砖墙的砌筑

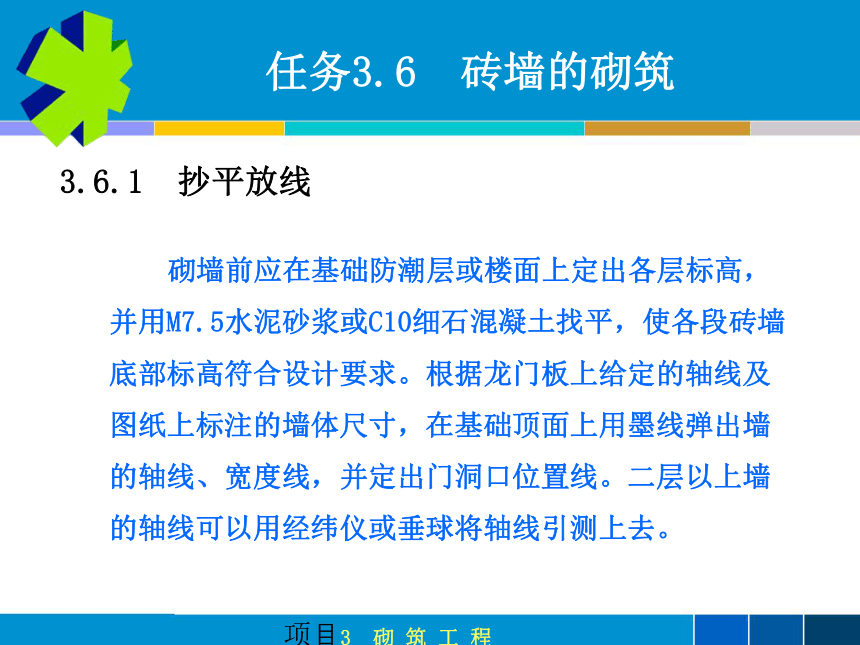

3.6.1 抄平放线
砌墙前应在基础防潮层或楼面上定出各层标高，并用M7.5水泥砂浆或C10细石混凝土找平，使各段砖墙底部标高符合设计要求。根据龙门板上给定的轴线及图纸上标注的墙体尺寸，在基础顶面上用墨线弹出墙的轴线、宽度线，并定出门洞口位置线。二层以上墙的轴线可以用经纬仪或垂球将轴线引测上去。
项目3 砌 筑 工 程
任务3.6 砖墙的砌筑
3.6.2 摆砖
摆砖是指在放线基面上按选定的组砌方式用干砖试摆。
一般在房屋的外纵墙方向摆顺砖，在山墙方向摆丁砖，摆砖由一个大角摆到另一个大角，排砖时应根据砖的实际尺寸的平均值来确定竖缝大小，一般砖与砖之间留出10mm灰缝。
项目3 砌 筑 工 程
任务3.6 砖墙的砌筑
3.6.3 立皮数杆
图3-21 皮数杆示意图
1—皮数杆
2—准线
3—竹片
4—圆铁钉
项目3 砌 筑 工 程
任务3.6 砖墙的砌筑
3.6.4 盘角、挂线
盘角就是外墙拐角处的砌筑，墙角是控制墙面横平竖直的主要依据，砌筑时一般是先砌筑墙角，墙角砖层高度必须与皮数杆相符合，盘角时必须对照皮数杆，特别要控制好砖层上口高度，不要与皮数杆相应皮数高差太多，挑选方正和规格较好的砖砌筑，大角处的“七分头”一定要在棱角处方正。
项目3 砌 筑 工 程
任务3.6 砖墙的砌筑
3.6.4 盘角、挂线
砌墙时主要依靠准线来掌握墙体的平直度，准线是控制砌筑质量的主要方法，所以挂线工作十分重要。
为保证砌体垂直、平整，砌筑砖墙必须拉通线，一般二四墙可单面挂线，三七墙及以上的墙则应双面挂线，当墙面比较长，挂线长度超过20m时，线就会因自重而下垂。
项目3 砌 筑 工 程
任务3.6 砖墙的砌筑
3.6.5 砌筑、清理
砌砖的操作方法很多，砖砌体的砌筑方法有“三一”砌砖法、挤浆法、刮浆法和满口灰法，其中“三一”砌砖法和挤浆法最为常用。
墙身砌筑的原则为：角砖要平、绷线要紧，上灰要准、铺灰要活、上跟线、下跟棱，皮数杆正又直。砌筑时做到“三皮一吊、五皮一靠”。
砌筑完毕后，应进行墙面和落地灰的清理。
项目3 砌 筑 工 程
任务3.6 砖墙的砌筑
3.6.6 质量控制
砖砌筑的质量要求是砖砌体的灰缝应横平竖直、砂浆饱满、厚薄均匀、上下错缝、接槎牢固。各类砌筑材料应有合格证书、产品性能检测报告、材料进场复检报告。砖砌体组砌方法应正确，砖柱不得采用包心砌法。砖砌体的允许偏差和检查方法见表3-5。
项目3 砌 筑 工 程
任务3.6 砖墙的砌筑
3.6.7 砖砌体工程的质量通病与防治
砂浆强度不稳定
砖墙墙面游丁走缝
“螺丝”墙
