项目3 砌 筑 工 程
项目3 砌 筑 工 程

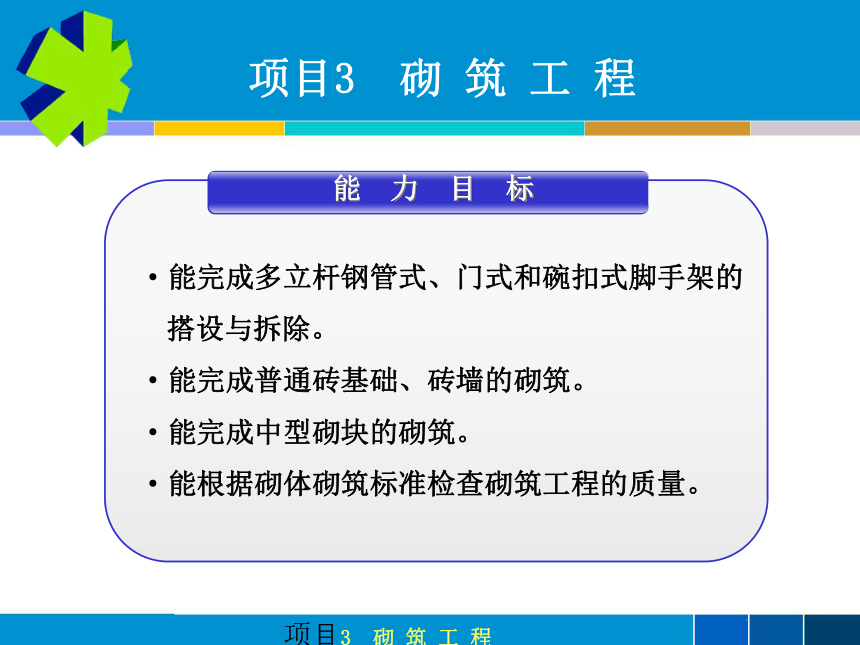

能 力 目 标
能完成多立杆钢管式、门式和碗扣式脚手架的
搭设与拆除。
能完成普通砖基础、砖墙的砌筑。
能完成中型砌块的砌筑。
能根据砌体砌筑标准检查砌筑工程的质量。
项目3 砌 筑 工 程
项目3 砌 筑 工 程

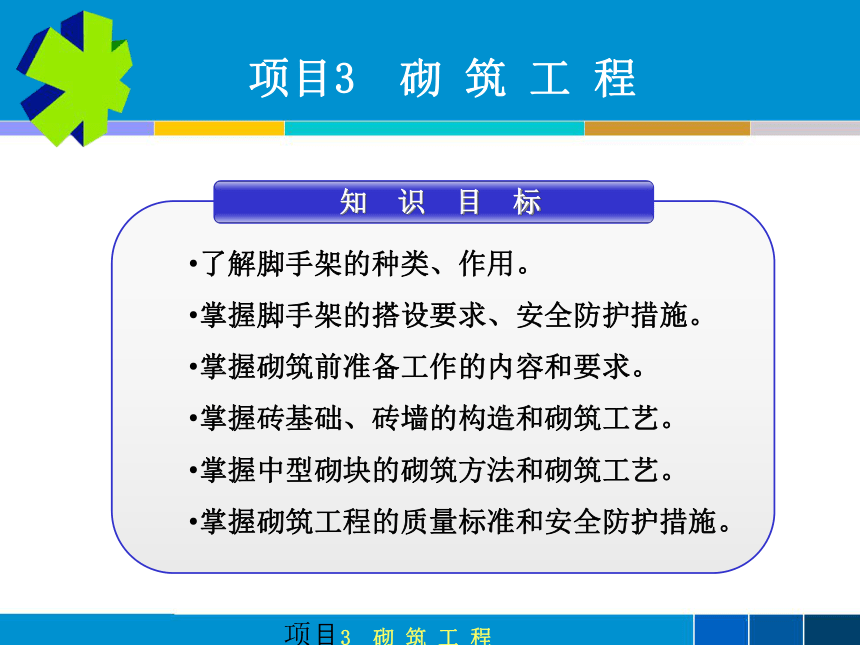

知 识 目 标
了解脚手架的种类、作用。
掌握脚手架的搭设要求、安全防护措施。
掌握砌筑前准备工作的内容和要求。
掌握砖基础、砖墙的构造和砌筑工艺。
掌握中型砌块的砌筑方法和砌筑工艺。
掌握砌筑工程的质量标准和安全防护措施。
项目3 砌 筑 工 程
项目3 砌 筑 工 程

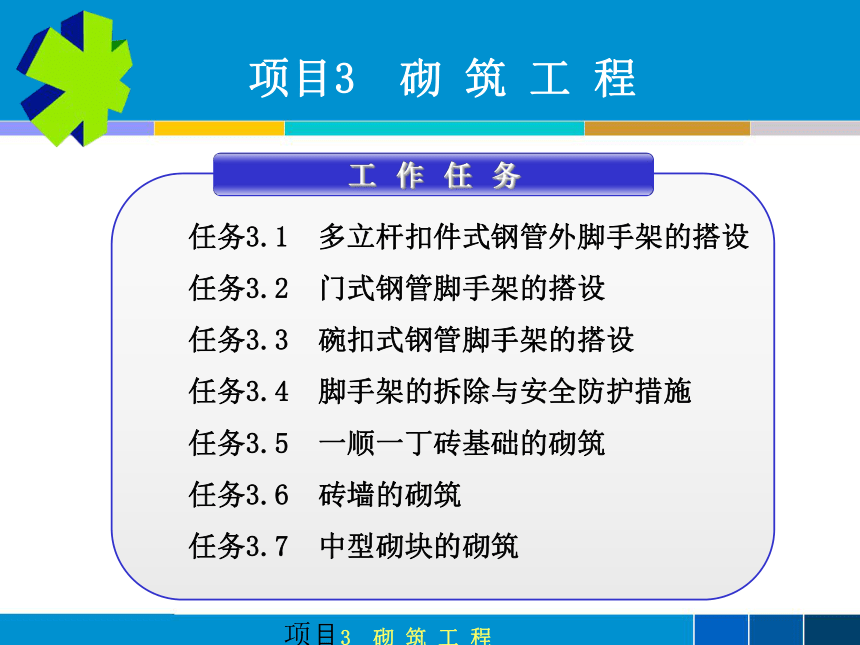

工 作 任 务
任务3.1 多立杆扣件式钢管外脚手架的搭设
任务3.2 门式钢管脚手架的搭设
任务3.3 碗扣式钢管脚手架的搭设
任务3.4 脚手架的拆除与安全防护措施
任务3.5 一顺一丁砖基础的砌筑
任务3.6 砖墙的砌筑
任务3.7 中型砌块的砌筑
项目3 砌 筑 工 程
任务3.2 门式钢管脚手架的搭设

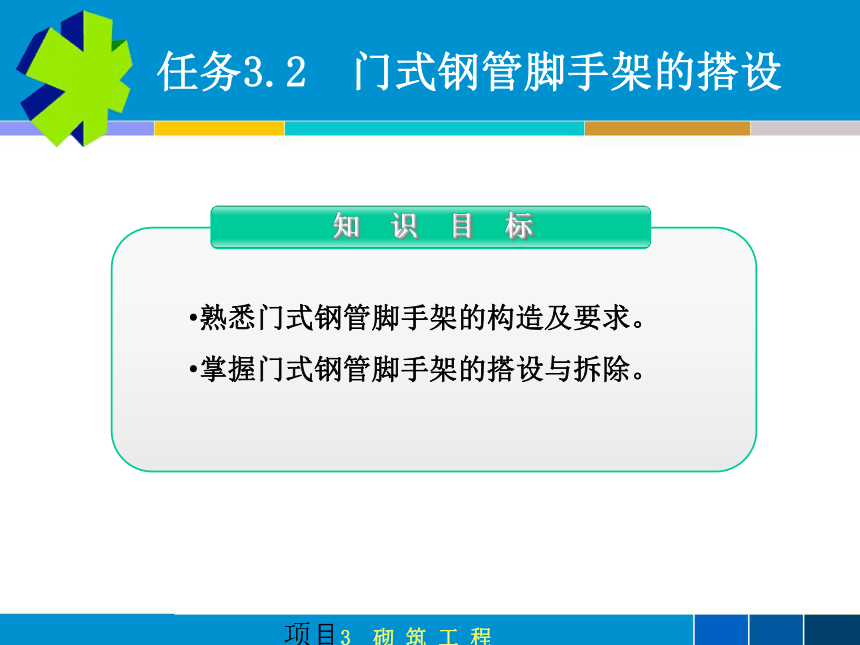

知 识 目 标
熟悉门式钢管脚手架的构造及要求。
掌握门式钢管脚手架的搭设与拆除。
项目3 砌 筑 工 程
任务3.2 门式钢管脚手架的搭设

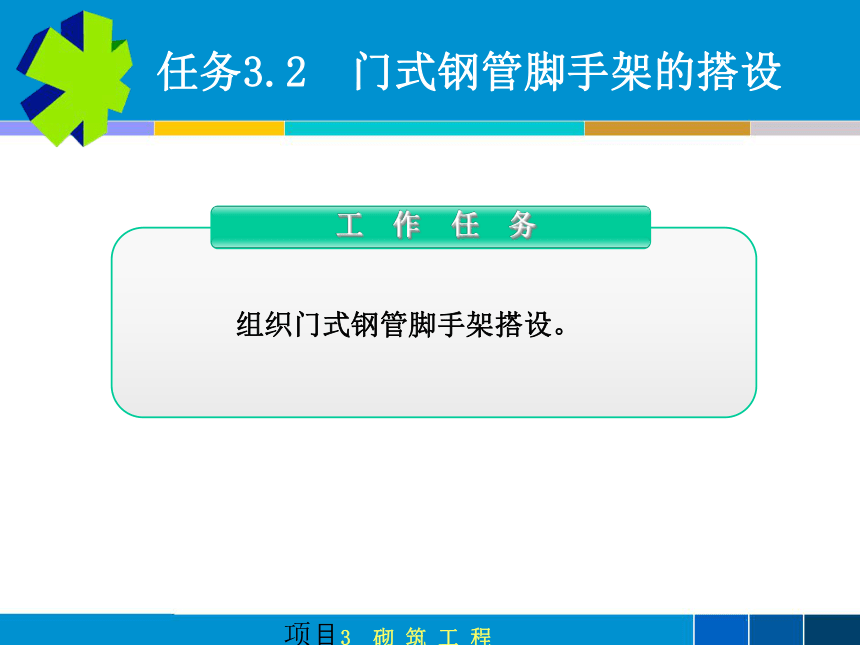

工 作 任 务
组织门式钢管脚手架搭设。
项目3 砌 筑 工 程
任务3.2 门式钢管脚手架的搭设

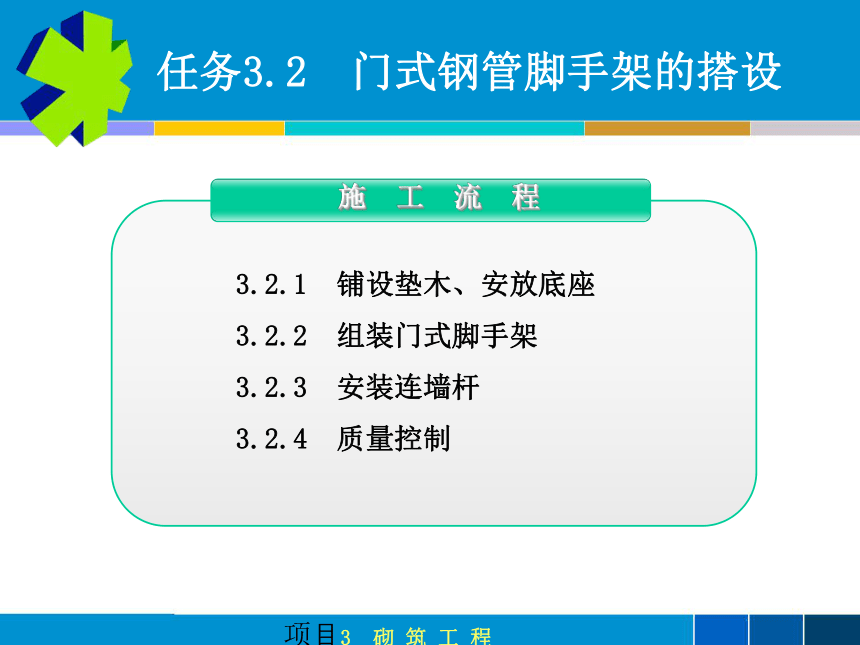

施 工 流 程
3.2.1 铺设垫木、安放底座
3.2.2 组装门式脚手架
3.2.3 安装连墙杆
3.2.4 质量控制
项目3 砌 筑 工 程
任务3.2 门式钢管脚手架的搭设
3.2.1 铺设垫木、安放底座

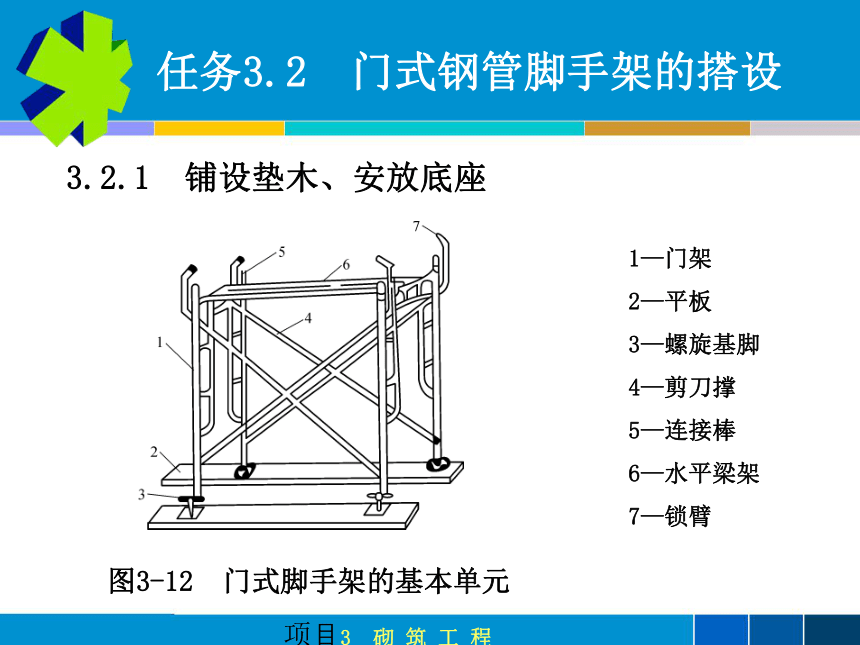

图3-12 门式脚手架的基本单元
1—门架
2—平板
3—螺旋基脚
4—剪刀撑
5—连接棒
6—水平梁架
7—锁臂
项目3 砌 筑 工 程
任务3.2 门式钢管脚手架的搭设
3.2.1 铺设垫木、安放底座
图3-13 整片门型脚手架
项目3 砌 筑 工 程
任务3.2 门式钢管脚手架的搭设
3.2.1 铺设垫木、安放底座
图3-14 门式脚手架的主要部件
项目3 砌 筑 工 程
任务3.2 门式钢管脚手架的搭设
3.2.1 铺设垫木、安放底座
图3-14 门式脚手架的主要部件
项目3 砌 筑 工 程
任务3.2 门式钢管脚手架的搭设
3.2.1 铺设垫木、安放底座
图3-14 门式脚手架的主要部件
项目3 砌 筑 工 程
任务3.2 门式钢管脚手架的搭设
3.2.2 组装门式脚手架
自一端立门架并随即装交叉支撑，安装水
平架(或脚手板)，安装钢梯，安装水平加固板。
项目3 砌 筑 工 程
任务3.2 门式钢管脚手架的搭设
3.2.3 安装连墙杆
连墙件的安装必须与脚手架的搭设同步进行，严禁搭设完毕后补做，连墙点的最大间距在垂直方向为6m，水平方向为8m。
项目3 砌 筑 工 程
任务3.2 门式钢管脚手架的搭设
3.2.4 质量控制
(1) 脚手架搭设完毕或分段搭设完毕后，应对搭设质量进
行检查验收，经检查合格后方可使用。
(2) 脚手架工程的验收应检查相关文件，并进行现场抽查下
列内容：安全措施的杆件是否齐全，扣件是否坚固、合
格；安全网的张挂及扶手的设置是否齐全；基础是否平
整坚实；连墙杆的设置是否正确、齐全。
项目3 砌 筑 工 程
任务3.2 门式钢管脚手架的搭设
3.2.4 质量控制
(3) 脚手架搭设尺寸允许偏差。
垂直度——脚手架沿墙面纵向的垂直偏差应小于等于H/400(H为脚手架高度)，但最大值小于等于50mm，脚手架的横向垂直偏差应小于等于H/600，但最大值小于等于50mm。
水平度——底步脚手架沿墙的纵向水平偏差应小于等于L/600(L为脚手架的长度)。
