项目3 砌 筑 工 程
项目3 砌 筑 工 程

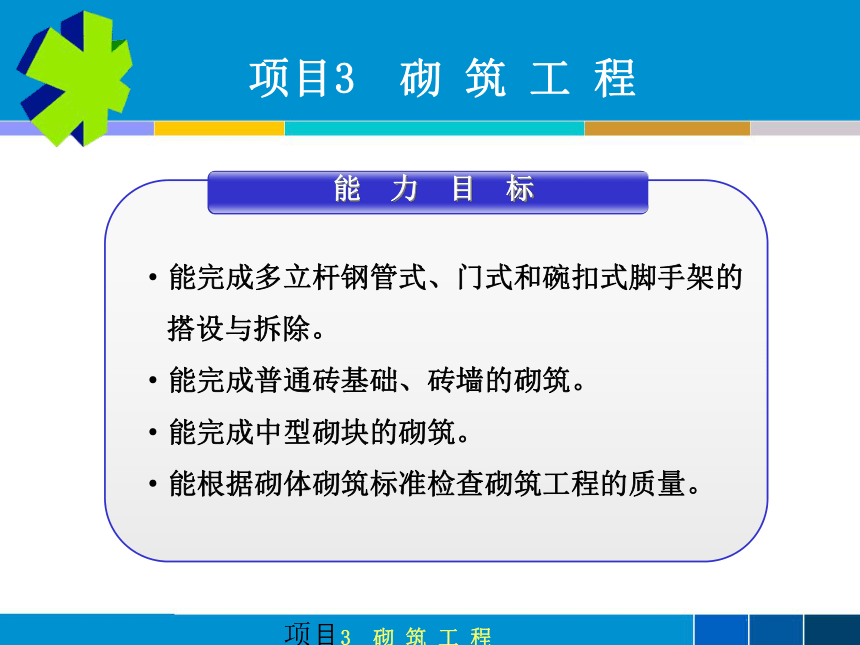

能 力 目 标
能完成多立杆钢管式、门式和碗扣式脚手架的
搭设与拆除。
能完成普通砖基础、砖墙的砌筑。
能完成中型砌块的砌筑。
能根据砌体砌筑标准检查砌筑工程的质量。
项目3 砌 筑 工 程
项目3 砌 筑 工 程

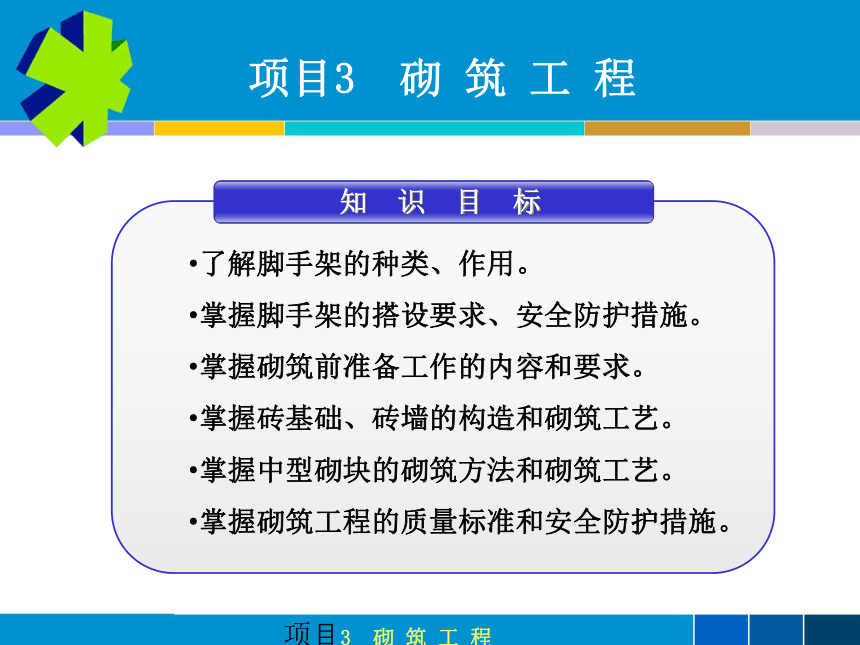

知 识 目 标
了解脚手架的种类、作用。
掌握脚手架的搭设要求、安全防护措施。
掌握砌筑前准备工作的内容和要求。
掌握砖基础、砖墙的构造和砌筑工艺。
掌握中型砌块的砌筑方法和砌筑工艺。
掌握砌筑工程的质量标准和安全防护措施。
项目3 砌 筑 工 程
项目3 砌 筑 工 程

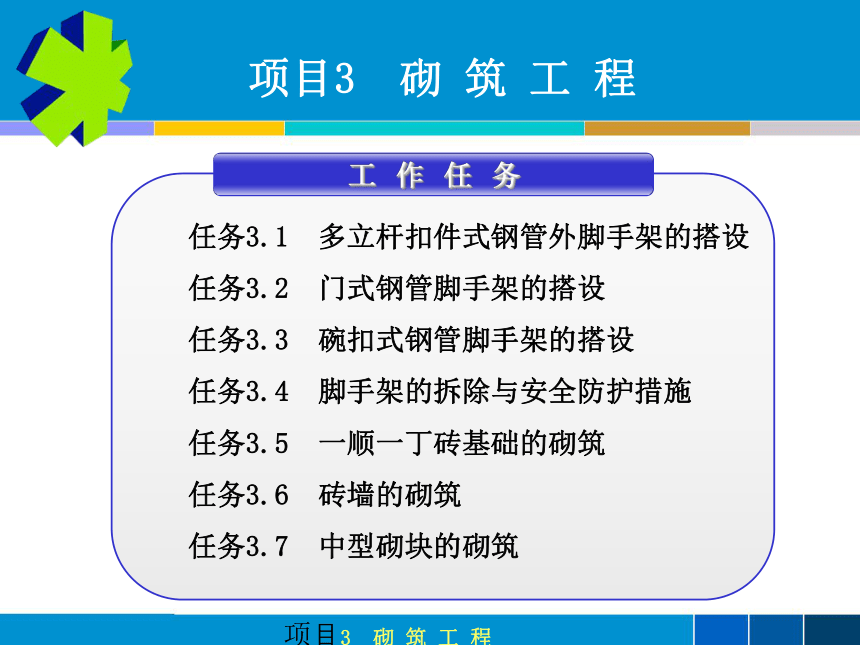

工 作 任 务
任务3.1 多立杆扣件式钢管外脚手架的搭设
任务3.2 门式钢管脚手架的搭设
任务3.3 碗扣式钢管脚手架的搭设
任务3.4 脚手架的拆除与安全防护措施
任务3.5 一顺一丁砖基础的砌筑
任务3.6 砖墙的砌筑
任务3.7 中型砌块的砌筑
项目3 砌 筑 工 程
项目3 砌 筑 工 程

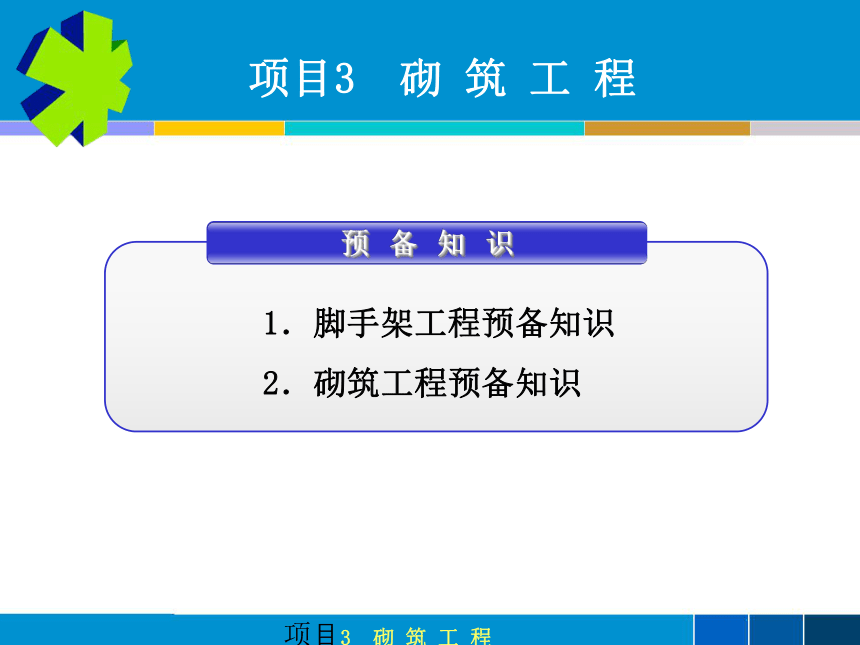

预 备 知 识
1．脚手架工程预备知识
2．砌筑工程预备知识
项目3 砌 筑 工 程
预 备 知 识

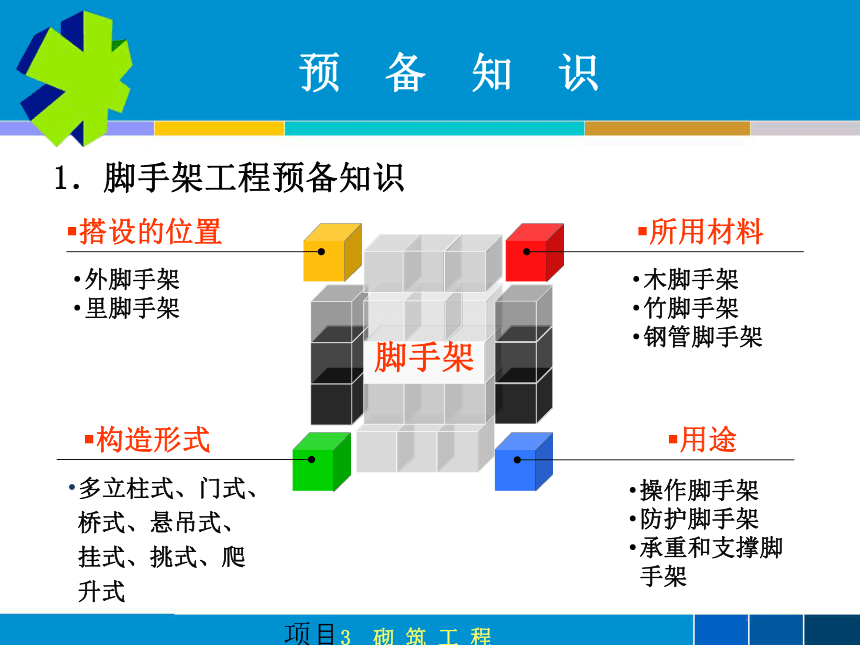

1．脚手架工程预备知识
脚手架
搭设的位置
所用材料
构造形式
用途
外脚手架
里脚手架
木脚手架
竹脚手架
钢管脚手架
多立柱式、门式、桥式、悬吊式、挂式、挑式、爬升式
操作脚手架
防护脚手架
承重和支撑脚手架
项目3 砌 筑 工 程
预 备 知 识

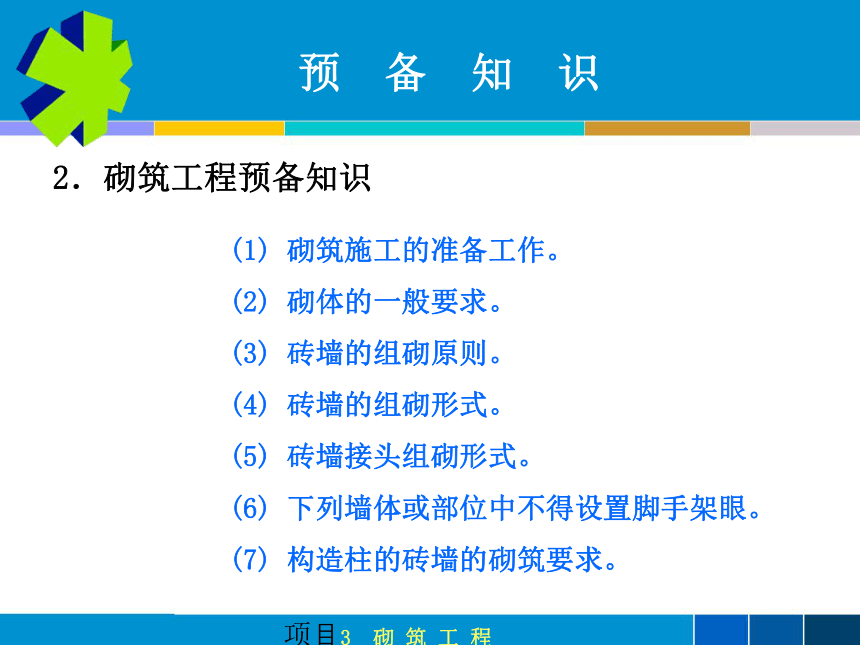

2．砌筑工程预备知识
(1) 砌筑施工的准备工作。
(2) 砌体的一般要求。
(3) 砖墙的组砌原则。
(4) 砖墙的组砌形式。
(5) 砖墙接头组砌形式。
(6) 下列墙体或部位中不得设置脚手架眼。
(7) 构造柱的砖墙的砌筑要求。
项目3 砌 筑 工 程
预 备 知 识
2．砌筑工程预备知识
砌筑工具的准备
砌筑机械设备准备
砌筑砖和砌块的准备
砌筑施工的准备工作
砂浆的制备
项目3 砌 筑 工 程
预 备 知 识
2．砌筑工程预备知识

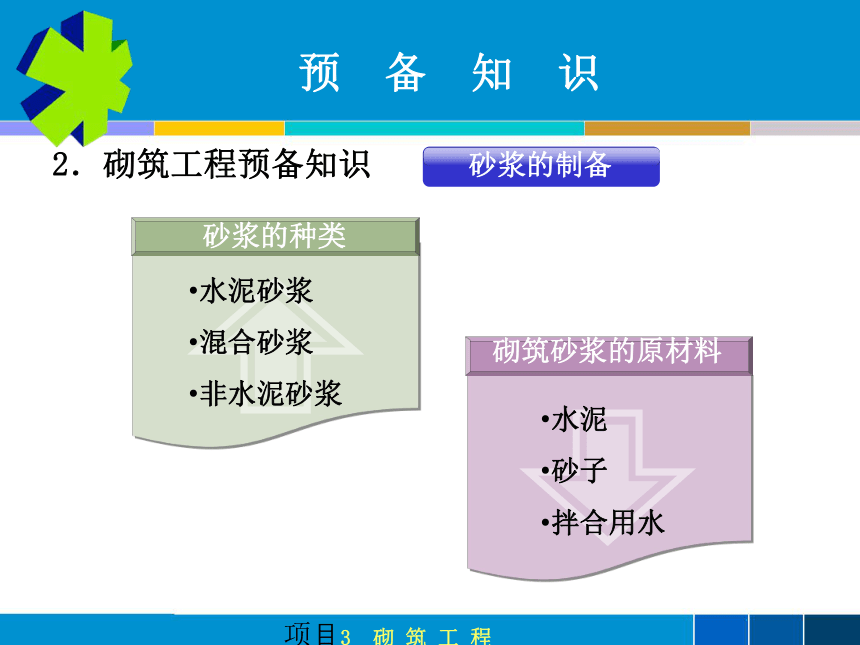

砂浆的制备
砌筑砂浆的原材料
砂浆的种类
水泥砂浆
混合砂浆
非水泥砂浆
水泥
砂子
拌合用水
项目3 砌 筑 工 程
预 备 知 识
2．砌筑工程预备知识
砂浆的制备

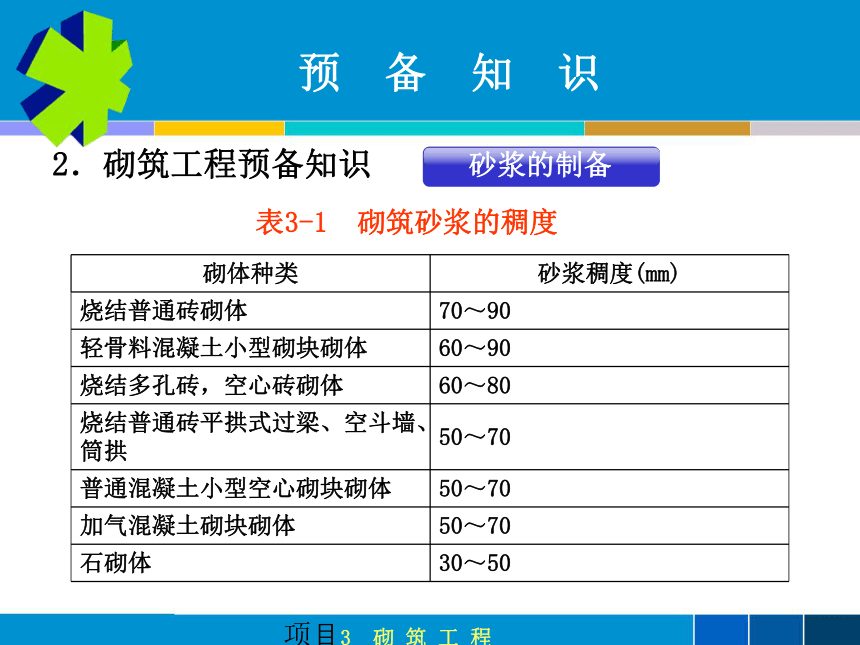

表3-1 砌筑砂浆的稠度
砌体种类 砂浆稠度(mm)
烧结普通砖砌体 70～90
轻骨料混凝土小型砌块砌体 60～90
烧结多孔砖，空心砖砌体 60～80
烧结普通砖平拱式过梁、空斗墙、筒拱 50～70
普通混凝土小型空心砌块砌体 50～70
加气混凝土砌块砌体 50～70
石砌体 30～50
项目3 砌 筑 工 程
预 备 知 识
2．砌筑工程预备知识
砂浆的制备

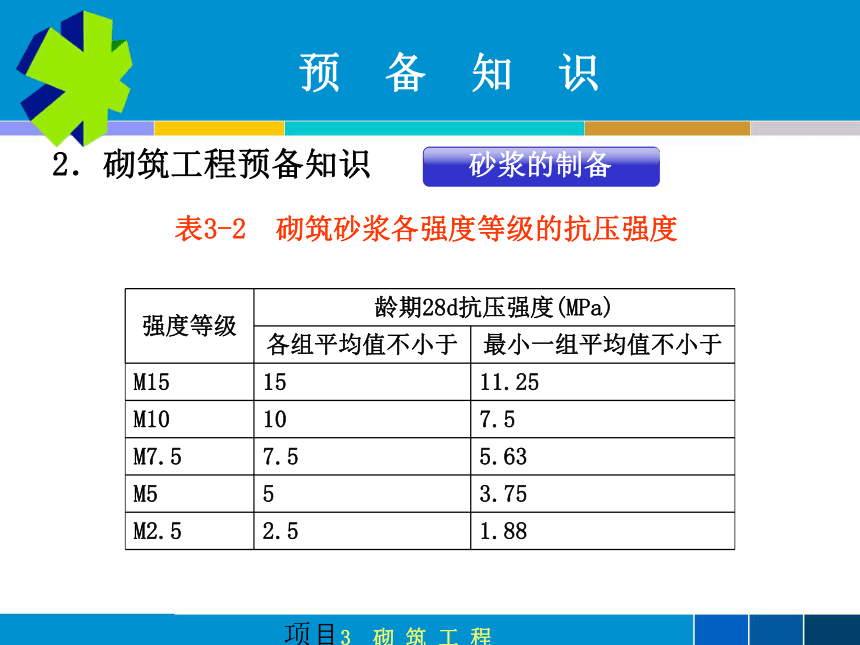

表3-2 砌筑砂浆各强度等级的抗压强度
强度等级 龄期28d抗压强度(MPa) 各组平均值不小于 最小一组平均值不小于
M15 15 11.25
M10 10 7.5
M7.5 7.5 5.63
M5 5 3.75
M2.5 2.5 1.88
项目3 砌 筑 工 程
预 备 知 识
2．砌筑工程预备知识

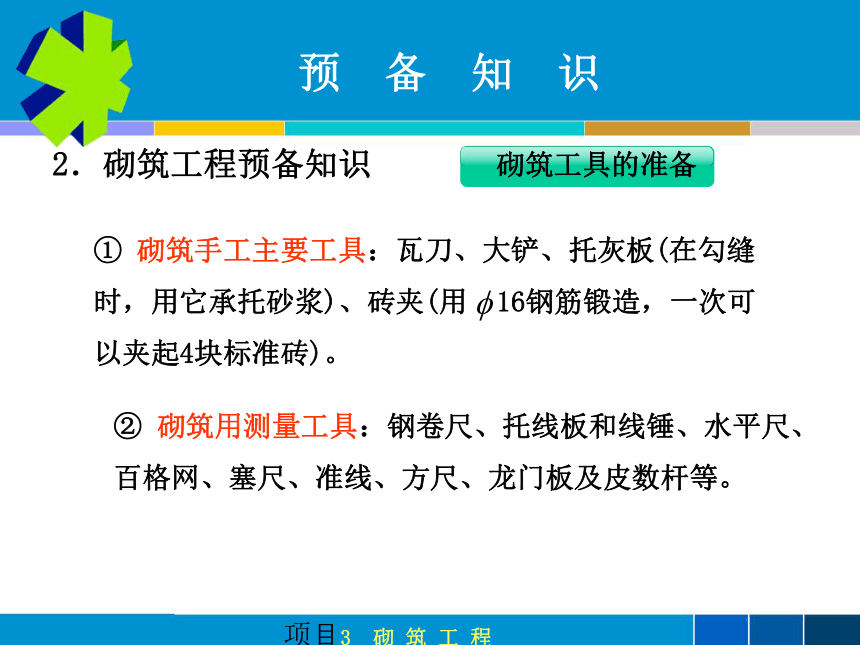

砌筑工具的准备
① 砌筑手工主要工具：瓦刀、大铲、托灰板(在勾缝时，用它承托砂浆)、砖夹(用 16钢筋锻造，一次可以夹起4块标准砖)。
② 砌筑用测量工具：钢卷尺、托线板和线锤、水平尺、百格网、塞尺、准线、方尺、龙门板及皮数杆等。
项目3 砌 筑 工 程
预 备 知 识
2．砌筑工程预备知识

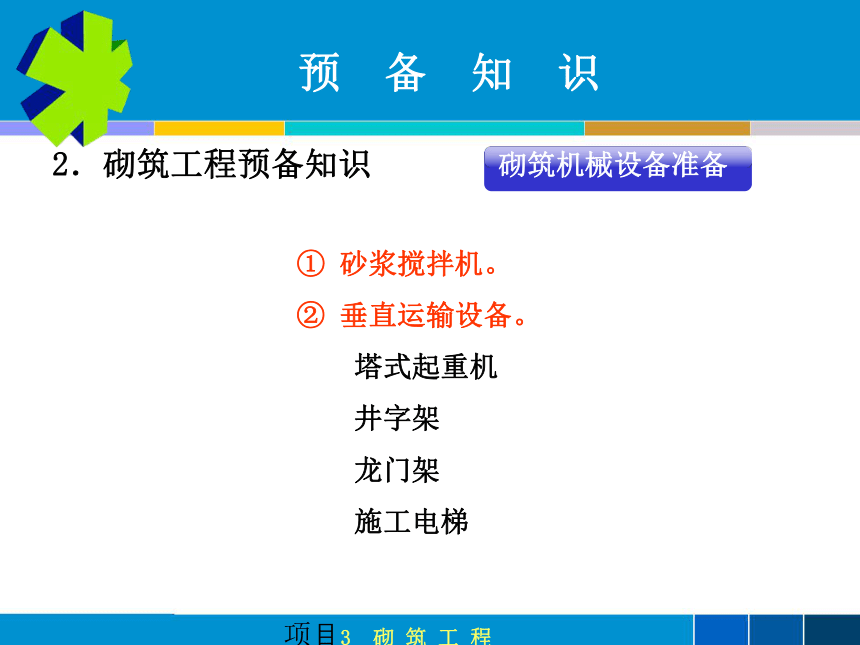

砌筑机械设备准备
① 砂浆搅拌机。
② 垂直运输设备。
塔式起重机
井字架
龙门架
施工电梯
项目3 砌 筑 工 程
预 备 知 识
2．砌筑工程预备知识
砌筑砖和砌块的准备
砌块
砌筑砖常采用普通烧结砖、蒸压灰砂砖、粉煤灰砖、煤渣砖及烧结空心砖等。
砌块是一种新型的墙体材料，代替黏土砖作为墙体材料，可以充分利用地方资源和工业废料，并可以节约土地资源和改善环境。
砖
项目3 砌 筑 工 程
预 备 知 识
2．砌筑工程预备知识
砌体的一般要求
砌体工程所用的材料应有产品的合格证书、产品性能检测报告。块材、水泥、钢筋及外加剂等应有材料主要性能的进场复验报告，应有良好的砌筑质量，以确保砌体有良好的整体性、稳定性和良好的受力性能。
项目3 砌 筑 工 程
预 备 知 识
2．砌筑工程预备知识
砖墙的组砌原则
图3-1 斜槎 图3-2 直槎
项目3 砌 筑 工 程
预 备 知 识
2．砌筑工程预备知识
砖墙的组砌形式
图3-3 实心砖墙的组砌形式
一顺一丁
三顺一丁
梅花丁
两平一侧
全顺式
项目3 砌 筑 工 程
预 备 知 识
2．砌筑工程预备知识
砖墙接头组砌形式
图3-4 砖墙接头组砌形式
项目3 砌 筑 工 程
预 备 知 识
2．砌筑工程预备知识
构造柱的砖墙的砌筑要求
图3-5 拉接钢筋布置与马牙槎示意图
(a) 平面图；(b) 立面图
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
知 识 目 标
熟悉多立杆扣件式钢管脚手架的构造、脚
手架构造要求。
掌握多立杆扣件式钢管外脚手架的搭设与
拆除。
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
工 作 任 务
多立杆扣件式钢管外脚手架搭设。
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
施 工 流 程
3.1.1 搭设前准备
3.1.2 放线、定位及铺垫板、放底座
3.1.3 杆件搭设
3.1.4 铺脚手板
3.1.5 安置横向斜撑和剪刀撑
3.1.6 绑扎封顶杆、护身栏，安装挡脚板
3.1.7 挂安全网
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
3.1.1 搭设前准备
在搭设脚手架前应做好准备工作，单位工程各级负责人应
按施工组织设计中有关脚手架的要求，逐级向架设和使用
人员进行技术交底。
(2) 搭设前应对搭设材料(钢管、扣件、脚手板等)进行检查和
验收，不合格的构配件不得使用，合格的构配件按品种、
规格堆放整齐。
(3) 清理搭设现场、平整场地、做好排水。
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
3.1.1 搭设前准备
图3-6 多立杆扣件式钢管外脚手架
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
3.1.1 搭设前准备
图3-7 扣件的形式
(a) 对接扣件；(b) 旋转扣件；(c) 直角扣件
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
3.1.2 放线、定位及铺垫板、放底座
根据脚手架的搭设高度、搭设场地土质情况进行地基处理。按脚手架的柱距、排距要求进行放线、定位，垫板、底座应准确地放在定位线上，垫板必须铺放平稳，不得悬空，双管立杆应采用双管底座或点焊在一根槽钢上。
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
3.1.3 杆件搭设
(1) 脚手架搭设顺序：放置纵向扫地杆→竖立柱→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→连墙杆(或抛撑)→第二步纵向水平杆→第二步横向水平杆……
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
3.1.3 杆件搭设
图3-8 立杆接头的作法
(a) 正确作法；(b)、(c) 错误作法(不允许)
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
3.1.3 杆件搭设
图3-9 刚性连墙杆的构造
(a) 单排刚性连接；(b) 双排架刚性连接；(c) 窗洞口刚性连接
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
3.1.3 杆件搭设
图3-10 柔性连墙杆的构造
(a) 单排架柔性连接；(b) 双排架柔性连接
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
3.1.3 杆件搭设
(2) 搭设立杆的注意事项。
1) 外径48mm与51mm的钢管严禁混合使用。
2) 相邻立杆的对接扣件不得在同一高度内，应错开500mm。
3) 开始搭设立杆时，应每隔6跨设置一根抛撑，直至连 墙杆件稳
定后，方可根据情况拆除。
4) 当搭设至有连墙杆的构造层时，搭设完该处的立杆、纵向水平
杆、横向水平杆后，应立即设置连墙件。
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
3.1.3 杆件搭设
(3) 搭设纵、横向水平杆的注意事项。
1) 封闭型脚手架的同一步纵向水平杆必须四周交
圈，用直角扣件与内外角柱固定。
2) 双排脚手架的横向水平杆靠墙一端至墙装饰面
的距离不应大于100mm。
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
3.1.3 杆件搭设
(4) 安装扣件的注意事项。
扣件规格必须与钢管外径相同，扣件螺栓拧紧力矩不应小于，并不大于。主节点处，固定横向水平杆(或纵向水平杆)、剪刀撑、横向斜撑等扣件中心线距主节点的距离不应大于150mm，对接扣件的开口应朝上或朝内，各杆件端头伸出盖板边缘的长度不应小于100mm。
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
3.1.4 铺脚手板
图3-11 脚手板的对接与搭接
(a) 对接；(b) 搭接
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
3.1.5 安置横向斜撑和剪刀撑
每道剪刀撑跨越立柱的根数宜在5～7根之间，每道剪
刀撑的宽度不应小于4跨，且不小于6m，斜杆与地面的
倾角宜在45°～60°之间。
(2) 24m以下的单排、双排脚手架，均必须在外侧立面的
两端各设置一道剪刀撑，由底至顶连续设置，中间每
道剪刀撑的净距不应大于15m。
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
3.1.5 安置横向斜撑和剪刀撑
(3) 24m以上的双排脚手架应在外侧立面整个长度和高度
上连续设置剪刀撑。剪刀撑斜杆的接头除顶层可以采
用搭接外，其余各接头必须采用对接扣件连接。
(4) 剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平
杆的伸出端或立柱上，旋转扣件中心线距主接点不应
大于150mm。
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
3.1.5 安置横向斜撑和剪刀撑
(5) 横向斜撑的斜杆应在1～2步内，由底至顶层呈之字型
连续布置，斜杆应采用旋转扣件固定在与之相交的立
柱或横向水平杆的伸出端上。
(6) 横向斜撑的间距不得超过6根立柱，与地面夹角为
45°～60°，并在下脚处垫木板或金属板墩。
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
3.1.6 绑扎封顶杆、护身栏，安装挡脚板
在每一操作层都要设护身栏杆，安装挡脚板，在脚手架顶部设置封顶杆。
项目3 砌 筑 工 程
任务3.1 多立杆扣件式钢管外
脚手架的搭设
3.1.7 挂安全网
多层、高层建筑用外脚手架时，均需要设置安全网，安全网应随楼层施工进度逐步上升，高层建筑除这一道逐步上升的安全网外，尚应在下面间隔3～4层的部位设置一道安全网，施工过程中要经常对安全网进行检查和维修。
