项目2 地基处理与桩基础工程
项目2 地基处理与桩基础工程

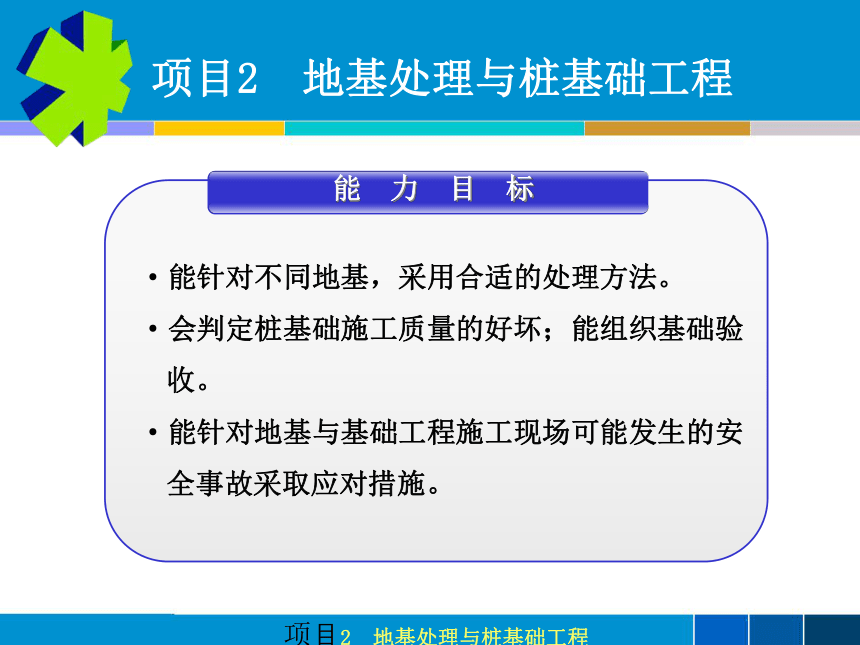

能 力 目 标
能针对不同地基，采用合适的处理方法。
会判定桩基础施工质量的好坏；能组织基础验
收。
能针对地基与基础工程施工现场可能发生的安
全事故采取应对措施。
项目2 地基处理与桩基础工程
项目2 地基处理与桩基础工程

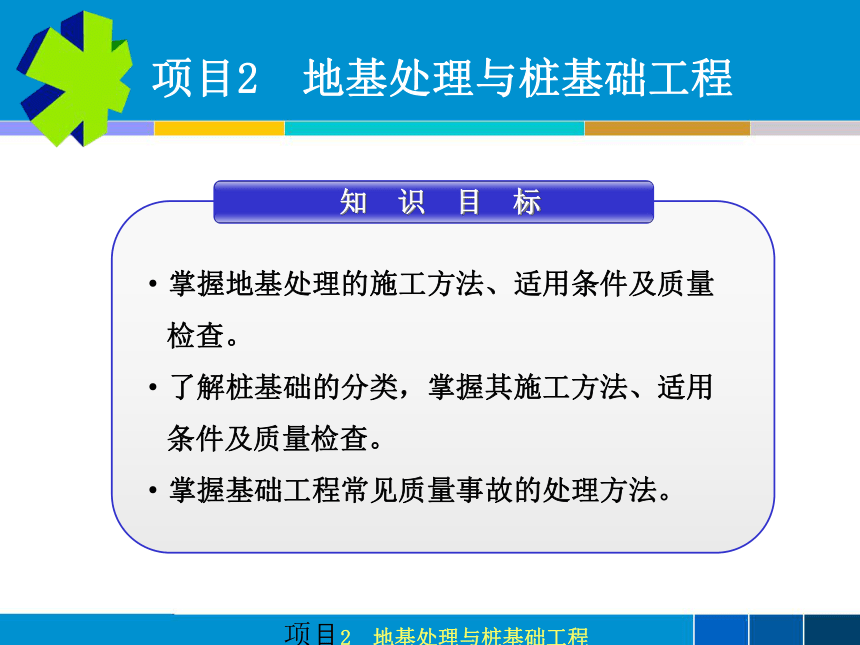

知 识 目 标
掌握地基处理的施工方法、适用条件及质量
检查。
了解桩基础的分类，掌握其施工方法、适用
条件及质量检查。
掌握基础工程常见质量事故的处理方法。
项目2 地基处理与桩基础工程
项目2 地基处理与桩基础工程

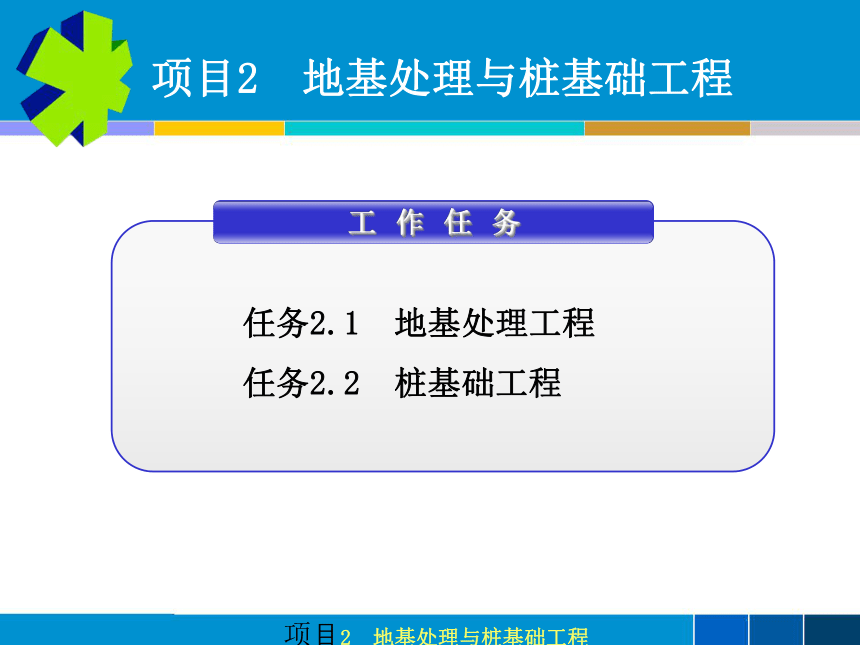

工 作 任 务
任务2.1 地基处理工程
任务2.2 桩基础工程
项目2 地基处理与桩基础工程
项目2 地基处理与桩基础工程

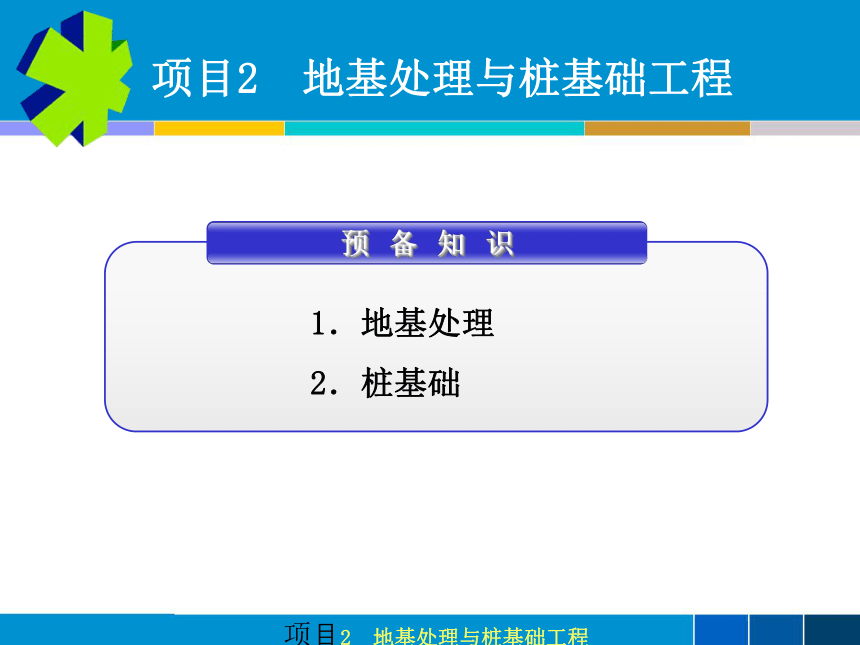

预 备 知 识
1．地基处理
2．桩基础
项目2 地基处理与桩基础工程
预 备 知 识

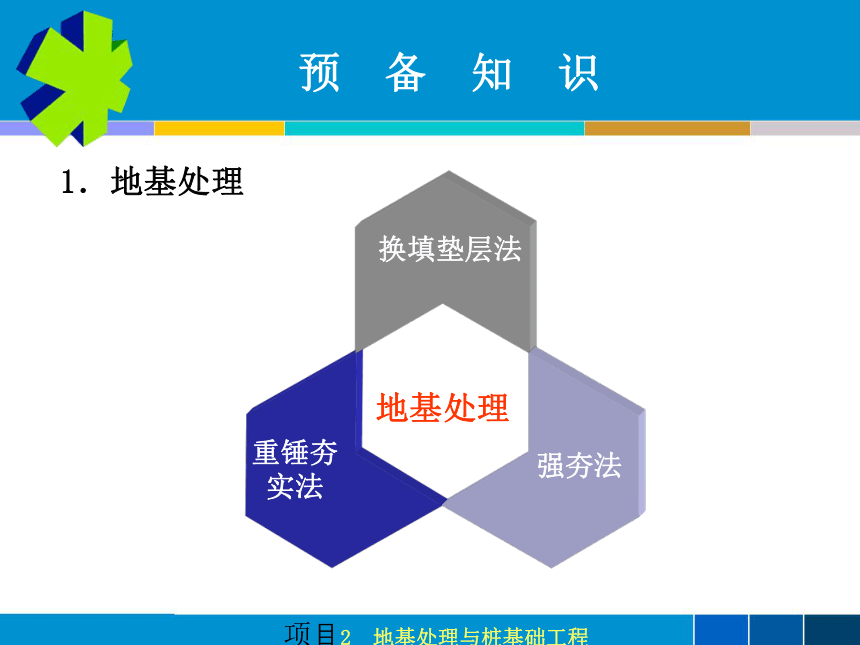

1．地基处理
地基处理
换填垫层法
重锤夯实法
强夯法
项目2 地基处理与桩基础工程
预 备 知 识

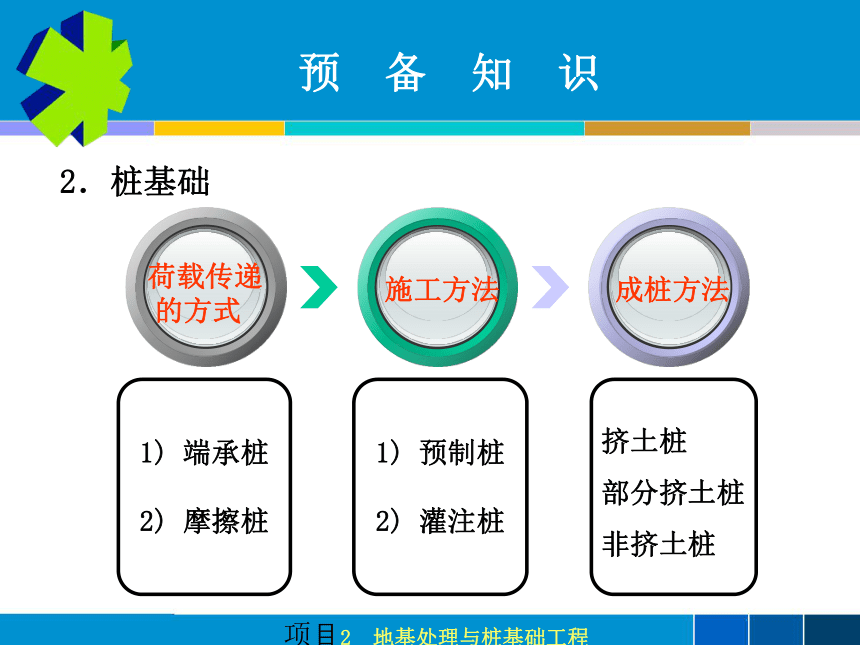

2．桩基础
重锤夯实法
预制桩
2) 灌注桩
端承桩
2) 摩擦桩
荷载传递
的方式
施工方法
成桩方法
挤土桩
部分挤土桩
非挤土桩
项目2 地基处理与桩基础工程
任务2.1 地基处理工程

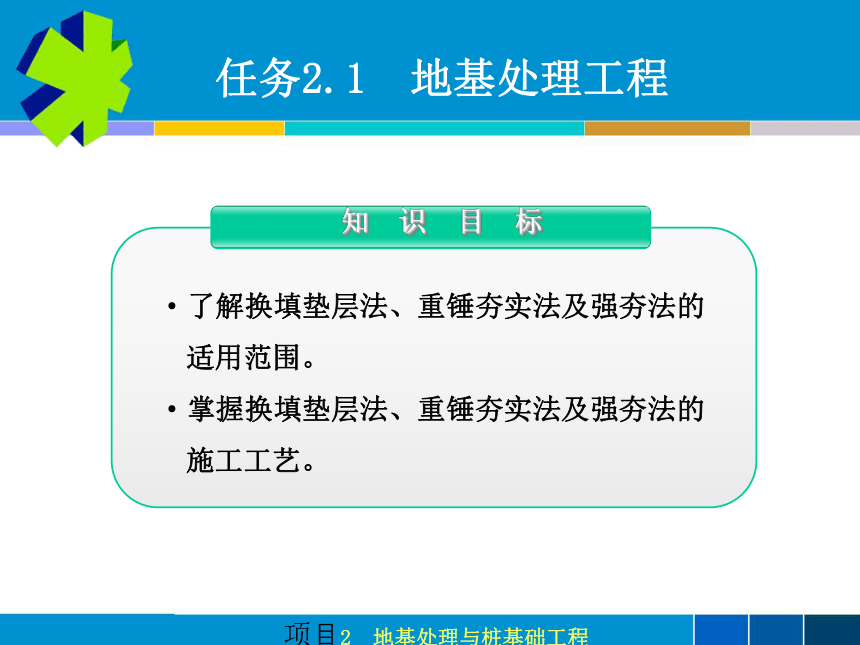

知 识 目 标
了解换填垫层法、重锤夯实法及强夯法的
适用范围。
掌握换填垫层法、重锤夯实法及强夯法的
施工工艺。
项目2 地基处理与桩基础工程
任务2.1 地基处理工程

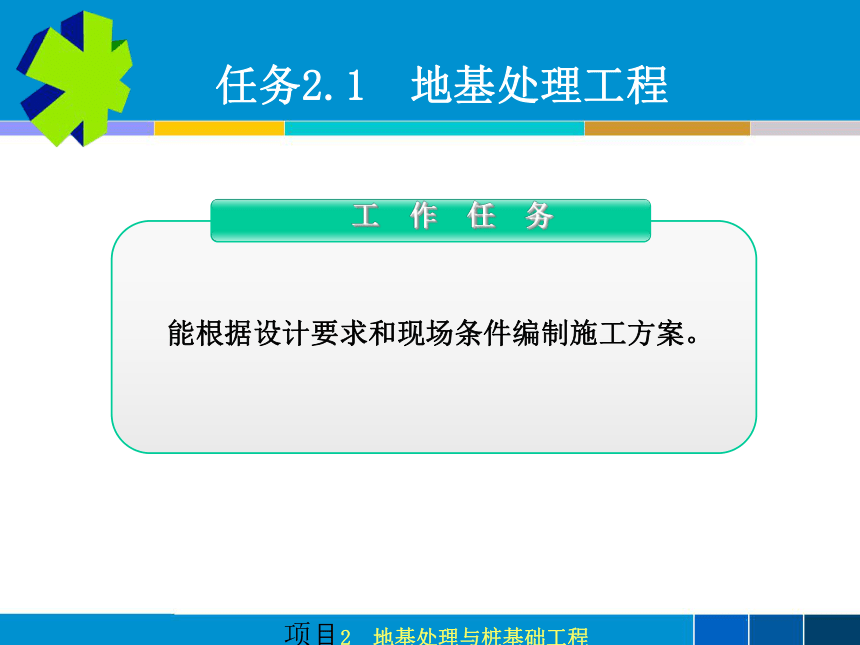

工 作 任 务
能根据设计要求和现场条件编制施工方案。
项目2 地基处理与桩基础工程
任务2.1 地基处理工程

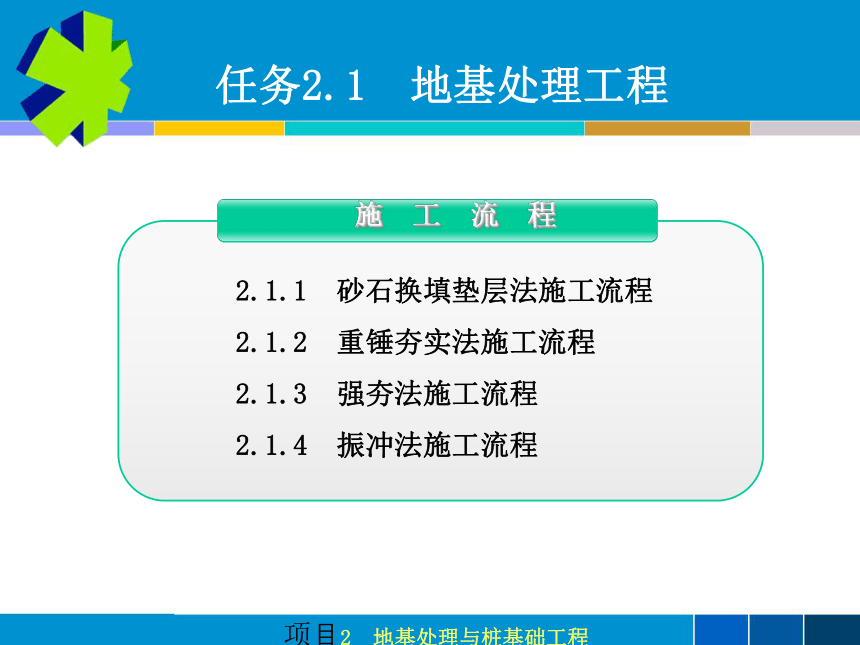

施 工 流 程
2.1.1 砂石换填垫层法施工流程
2.1.2 重锤夯实法施工流程
2.1.3 强夯法施工流程
2.1.4 振冲法施工流程
项目2 地基处理与桩基础工程
任务2.1 地基处理工程
2.1.1 砂石换填垫层法施工流程
材料准备
换填施工
质量检验
项目2 地基处理与桩基础工程
任务2.1 地基处理工程
2.1.1 砂石换填垫层法施工流程
材料准备
砂石换填宜采用级配良好、质地坚硬的石屑、中砂、粗砂、砾砂、圆砾、角砾、卵石和碎石等材料，不含植物残体、垃圾等杂质，且含泥量不应超过5%(若用作排水固结的垫层，其含泥量不应超过3%)。
项目2 地基处理与桩基础工程
任务2.1 地基处理工程
2.1.1 砂石换填垫层法施工流程
常用的方法有振动压实法、夯实法、碾压法和水撼法等。一般情况下砂和砂石垫层首选振动法，因为振动法能更有效地使砂和砂石密实。常用的机具有振捣器、振动压实机、平板式振动器、蛙式打夯机及压路机等。
换填施工
项目2 地基处理与桩基础工程
任务2.1 地基处理工程
2.1.1 砂石换填垫层法施工流程
表2-2 砂和砂石垫层每层铺筑厚度及最优含水量
振捣方法 每层铺筑厚度(mm) 施工时最优含水量(%) 施工说明 备注
平振法 200～250 15～20 用平板式振捣器往复振捣 —
插振法 振捣器插入深度 饱和 ① 用插入式振捣器； ② 插入间距根据机械振幅大小决定； ③ 不应插入下卧黏性土层； ④ 插入式振捣器所留的孔洞，应用砂填实 不宜用于细砂或含泥量较大的砂所铺筑的砂
垫层
项目2 地基处理与桩基础工程
任务2.1 地基处理工程
2.1.1 砂石换填垫层法施工流程
表2-2 砂和砂石垫层每层铺筑厚度及最优含水量
振捣方法 每层铺筑厚度(mm) 施工时最优含水量(%) 施工说明 备注
水撼法 250 饱和 ① 注水高度应超过每次铺筑面；
② 钢叉摇撼捣实，插入点间距为100mm 湿陷性黄土、膨胀土地区不得使用
夯实法 150～200 8～12 ① 用木夯或机械夯； ② 木夯重400N，落距400～500mm； ③ 一夯压半夯，全面夯实 适用于砂石垫层
项目2 地基处理与桩基础工程
2.1.1 砂石换填垫层法施工流程
表2-2 砂和砂石垫层每层铺筑厚度及最优含水量
振捣 方法 每层铺 筑厚度(mm) 施工时 优含水量(%) 施工说明 备注
碾压法 250～350 8～12 用60～100kN压路机往复碾压 ① 适用于大面积砂垫层；
② 不宜用于地下水位以下的砂垫层
任务2.1 地基处理工程
项目2 地基处理与桩基础工程
任务2.1 地基处理工程
2.1.1 砂石换填垫层法施工流程
换填垫层的施工质量检验必须分层进行，应在每层的压实系数(通常可取压实系数为0.95)符合设计要求后铺填上层土。垫层的施工质量检验可采用环刀法、贯入仪、静力触探、轻型动力触探或标准贯入试验检验。
质量检验
项目2 地基处理与桩基础工程
任务2.1 地基处理工程
2.1.2 重锤夯实法施工流程
施工前应在现场进行试夯，试夯面积不应小于10m×10m，
试夯层数不少于两层，以确定符合设计密实度要求的有关
夯击参数.
(2) 基坑(槽)的夯击范围应大于基础底面，每边应超出基础边
缘0.5m，以便于底面边角夯打密实。
(3) 夯实时地基土的含水量应控制在最优含水量范围以内
(4) 在基坑(槽)的周边应做好排水措施，防止向基坑(槽)内灌水。
项目2 地基处理与桩基础工程
任务2.1 地基处理工程
2.1.2 重锤夯实法施工流程
(5) 在条形基槽或大面积基坑内夯击时，第一循环应按一夯挨
一夯的顺序进行，第二循环宜在前一循环的空隙点夯击，
如此反复进行，最后两遍应一夯搭接半夯进行；
(6) 应注意基坑(槽)边坡稳定性和夯击对邻近建筑物的影响，
必要时应采取有效措施。
(7) 质量检验。
项目2 地基处理与桩基础工程
任务2.1 地基处理工程
2.1.3 强夯法施工流程
(1) 正式施工前应做强夯试验(试夯)。
(2) 强夯前应平整场地，标出夯点布置并测量场地
高程。
(3) 强夯前应查明场地范围内的地下构筑物和各种
地下管线的位置及标高等，并采取必要的措
施，以免因强夯施工而造成破坏。
项目2 地基处理与桩基础工程
任务2.1 地基处理工程
2.1.3 强夯法施工流程
(4) 强夯施工应按设计和试夯的夯击次数及控制标
准进行。
(5) 每夯击一遍后，用推土机将夯坑填平，并测量
场地平均下沉量，停歇规定的间歇时间，待土
中超静孔隙水压力消散后，进行下一遍夯击。
(6) 强夯施工过程中应有专人负责监测工作，并做
好详细现场记录.
项目2 地基处理与桩基础工程
任务2.1 地基处理工程
2.1.4 振冲法施工流程
定位
成孔
振密
清孔
振 冲 挤 密
项目2 地基处理与桩基础工程
任务2.1 地基处理工程
2.1.4 振冲法施工流程
定位
(1) 机具的准备。
(2) 振冲试验。
(3) 定桩位。
(4) 成孔。
(5) 清孔。
(6) 振密。
图2-2 碎石桩制桩步骤
