(共15张PPT)

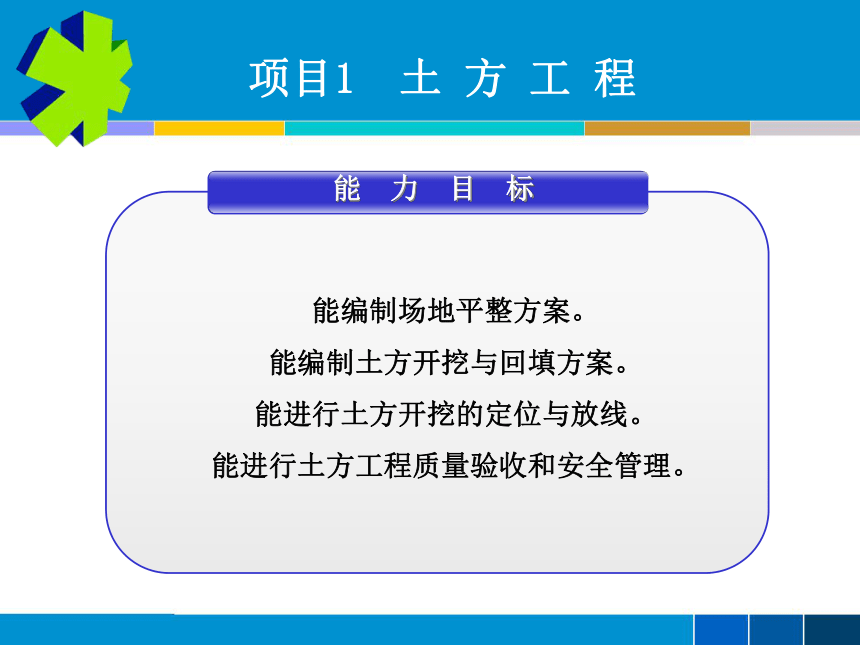

项目1 土 方 工 程
能 力 目 标
能编制场地平整方案。
能编制土方开挖与回填方案。
能进行土方开挖的定位与放线。
能进行土方工程质量验收和安全管理。

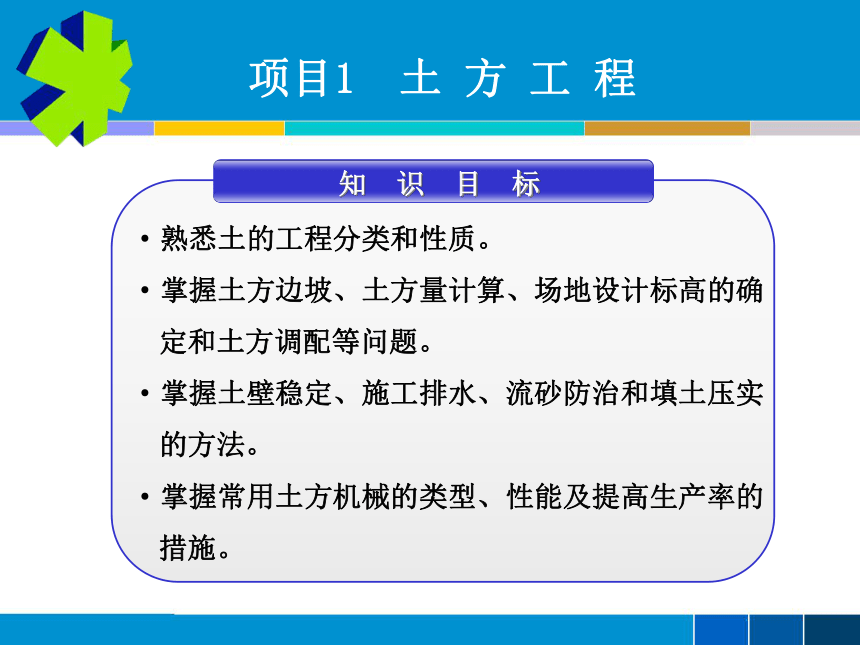

项目1 土 方 工 程
知 识 目 标
熟悉土的工程分类和性质。
掌握土方边坡、土方量计算、场地设计标高的确
定和土方调配等问题。
掌握土壁稳定、施工排水、流砂防治和填土压实
的方法。
掌握常用土方机械的类型、性能及提高生产率的
措施。

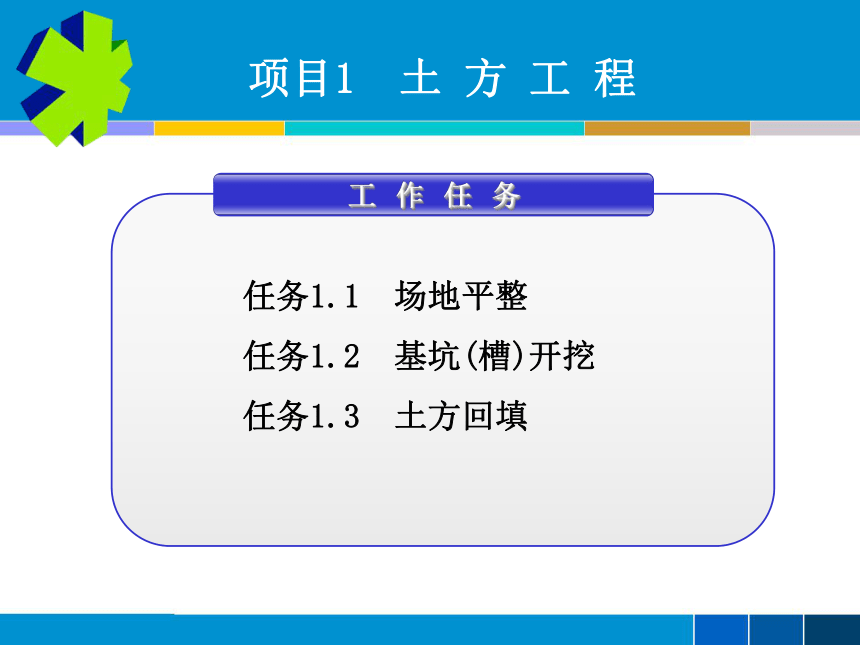

项目1 土 方 工 程
工 作 任 务
任务1.1 场地平整
任务1.2 基坑(槽)开挖
任务1.3 土方回填

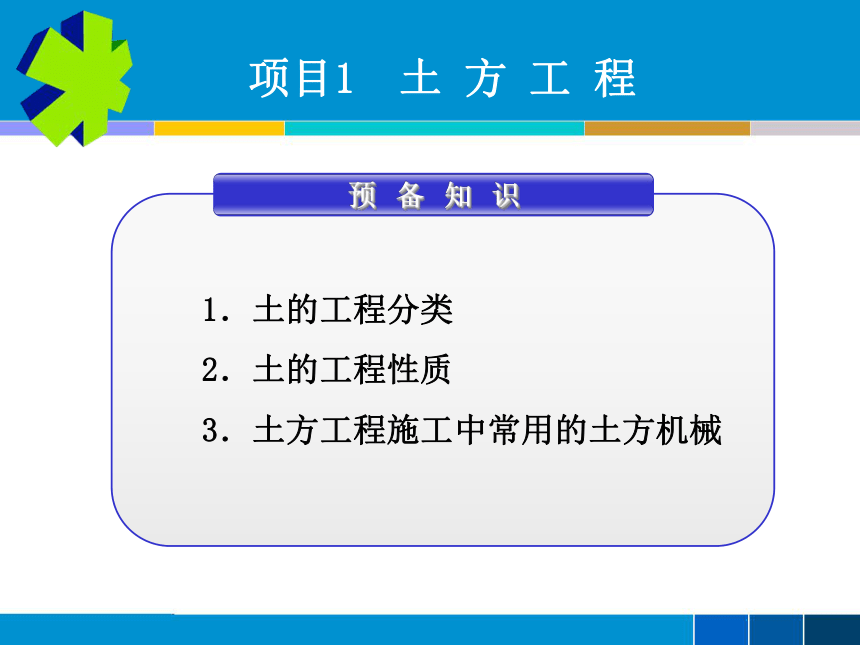

项目1 土 方 工 程
预 备 知 识
1．土的工程分类
2．土的工程性质
3．土方工程施工中常用的土方机械

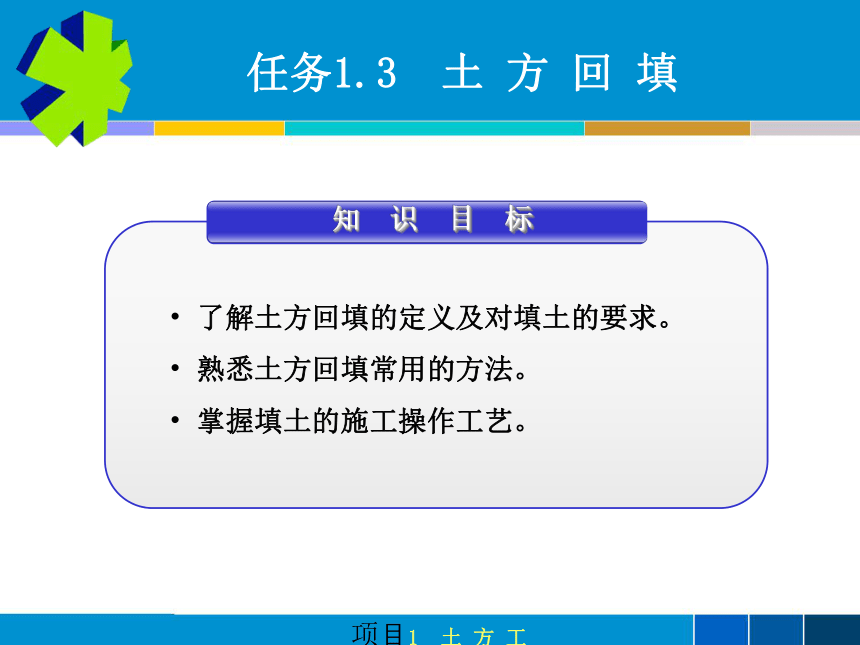

项目1 土 方 工 程
任务1.3 土 方 回 填
知 识 目 标
了解土方回填的定义及对填土的要求。
熟悉土方回填常用的方法。
掌握填土的施工操作工艺。

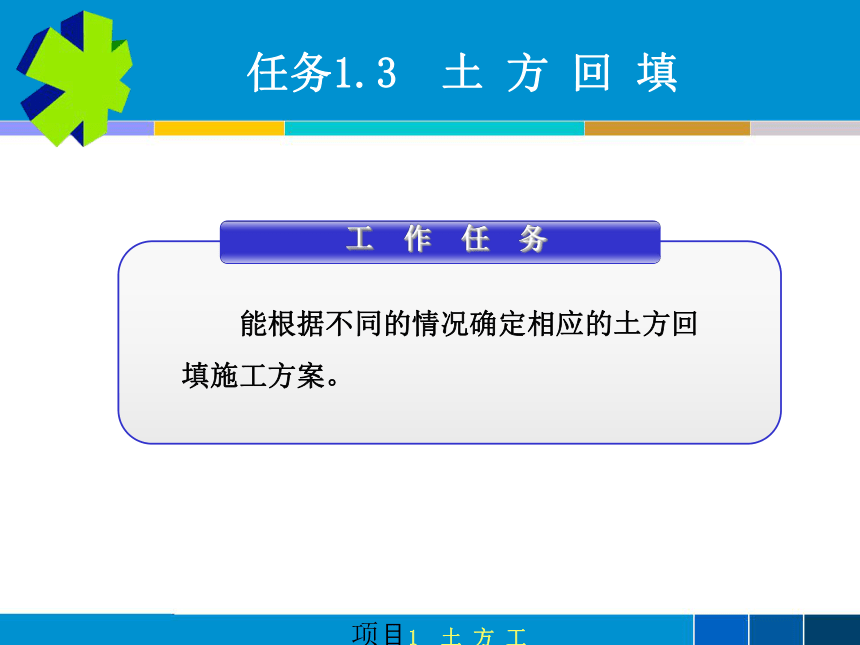

项目1 土 方 工 程
任务1.3 土 方 回 填
工 作 任 务
能根据不同的情况确定相应的土方回填施工方案。

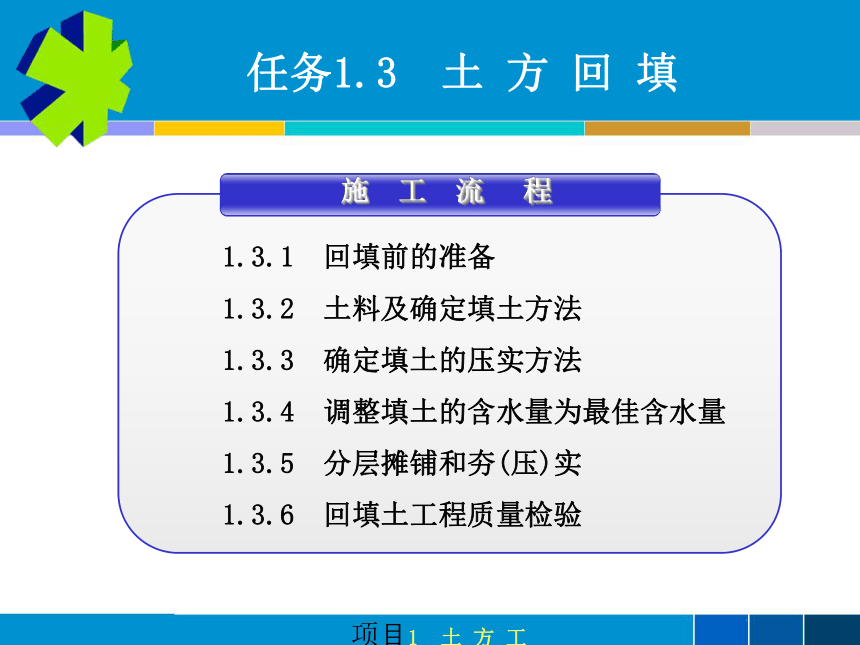

项目1 土 方 工 程
任务1.3 土 方 回 填
施 工 流 程
1.3.1 回填前的准备
1.3.2 土料及确定填土方法
1.3.3 确定填土的压实方法
1.3.4 调整填土的含水量为最佳含水量
1.3.5 分层摊铺和夯(压)实
1.3.6 回填土工程质量检验
项目1 土 方 工 程
任务1.3 土 方 回 填
1.3.1 回填前的准备
土方回填前应清除基底的垃圾、树根等杂物，抽除坑穴积水、淤泥，验收基底标高。如在耕植上或松土上填方，应将基底压实后再进行。
项目1 土 方 工 程
任务1.3 土 方 回 填
1.3.2 土料及确定填土方法
为了保证填方工程强度和稳定性方面的要求，必须正确选择填土的种类和填筑方法。
用碎石类土或爆破石渣作填料时，其最大粒径不得超过每层铺土厚度的2/3；使用振动碾时，不得超过每层铺土厚度的3/4。铺填时，大块料不应集中，且不得填在分段接头或填方与边坡连接处。
项目1 土 方 工 程
任务1.3 土 方 回 填
1.3.3 确定填土的压实方法
夯实法
碾压法
振动法
填土压实方法
项目1 土 方 工 程
任务1.3 土 方 回 填
1.3.3 确定填土的压实方法
图1-38 填土压实的方法
(a) 碾压法；(b) 夯实法；(c) 振动法
项目1 土 方 工 程
任务1.3 土 方 回 填
1.3.4 调整填土的含水量为最佳含水量
表1-8 土的最佳含水量和最大干密度
土的种类 最佳含水量(质量比)(%) 最大干密度(g/cm3) 土的种类 最佳含水量(质量比)(%) 最大干密度
(g/cm3)
砂土 8～12 1.80～1.88 重亚黏土 16～20 1.67～1.79
粉土 16～22 1.61～1.80 粉质亚黏土 18～21 1.65～1.74
亚砂土 9～15 1.85～2.08 黏土 19～23 1.58～1.70
亚黏土 12～15 1.85～1.95
项目1 土 方 工 程
任务1.3 土 方 回 填
1.3.5 分层摊铺和夯(压)实
表1-9 填方每层铺土厚度和压实遍数
压实机具 每层铺土厚度(mm) 每层压实遍数(遍) 压实机具 每层铺土厚度(mm) 每层压实遍数(遍)
平碾(8～12t) 200～300 6～8 振动压路机(2t，振动力98kN) 120～150 10
羊足碾(5～16t) 200～350 8～16 推土机 200～300 6～8
蛙式打夯机 (200kg) 200～250 3～4 拖拉机 200～300 8～16
振动碾(8～15t) 60～130 6～8 人工打夯 不大于200 3～4
项目1 土 方 工 程
任务1.3 土 方 回 填
1.3.6 回填土工程质量检验
表1-10 回填土工程质量检验标准 单位：mm
项 序 项目 允许偏差或允许值 检验方法
柱基基坑基槽 挖方场地平整 管沟 地(路)面基层 人工 机械 主控项目 1 标高 -50 ±30 ±50 -50 -50 水准仪
2 分层压实系数 设计要求 按规定方法
3 回填土料 设计要求 取样检查或直观鉴别
项目1 土 方 工 程
任务1.3 土 方 回 填
1.3.6 回填土工程质量检验
项 序 项目 允许偏差或允许值 检验方法
柱基基坑基槽 挖方场地平整 管沟 地(路)面基层 人工 机械 一般项目 1 分层厚度及含水量 设计要求 水准仪及抽样
检查
2 表面平
整度 20 20 30 20 20 用靠尺或水准仪检查
表1-10 回填土工程质量检验标准 单位：mm
