项目2 地基处理与桩基础工程
项目2 地基处理与桩基础工程

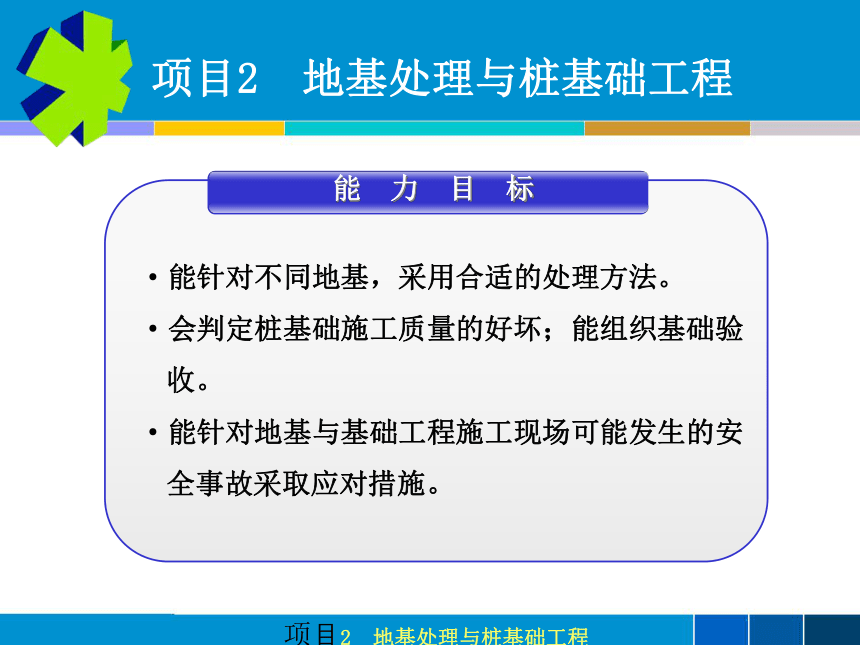

能 力 目 标
能针对不同地基，采用合适的处理方法。
会判定桩基础施工质量的好坏；能组织基础验
收。
能针对地基与基础工程施工现场可能发生的安
全事故采取应对措施。
项目2 地基处理与桩基础工程
项目2 地基处理与桩基础工程

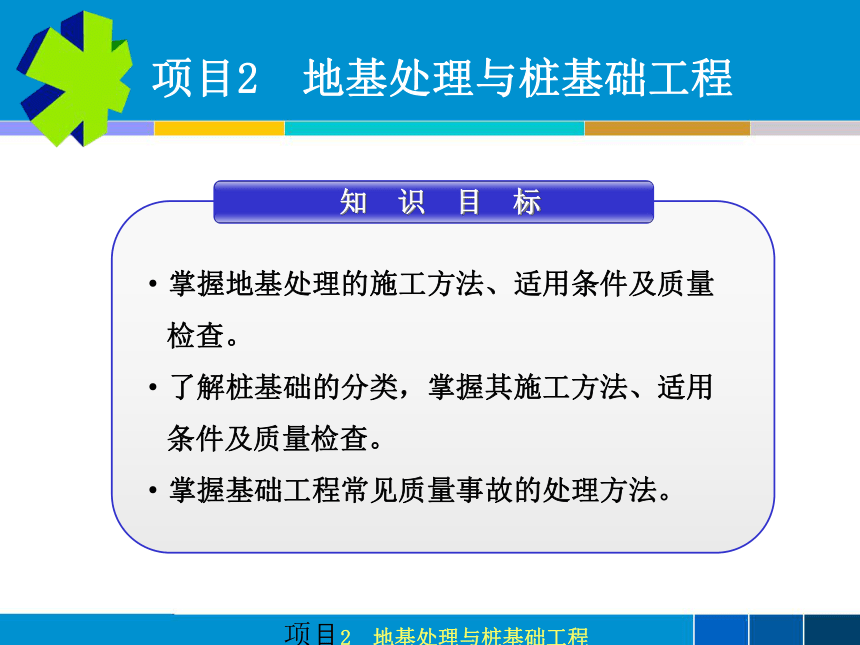

知 识 目 标
掌握地基处理的施工方法、适用条件及质量
检查。
了解桩基础的分类，掌握其施工方法、适用
条件及质量检查。
掌握基础工程常见质量事故的处理方法。
项目2 地基处理与桩基础工程
项目2 地基处理与桩基础工程

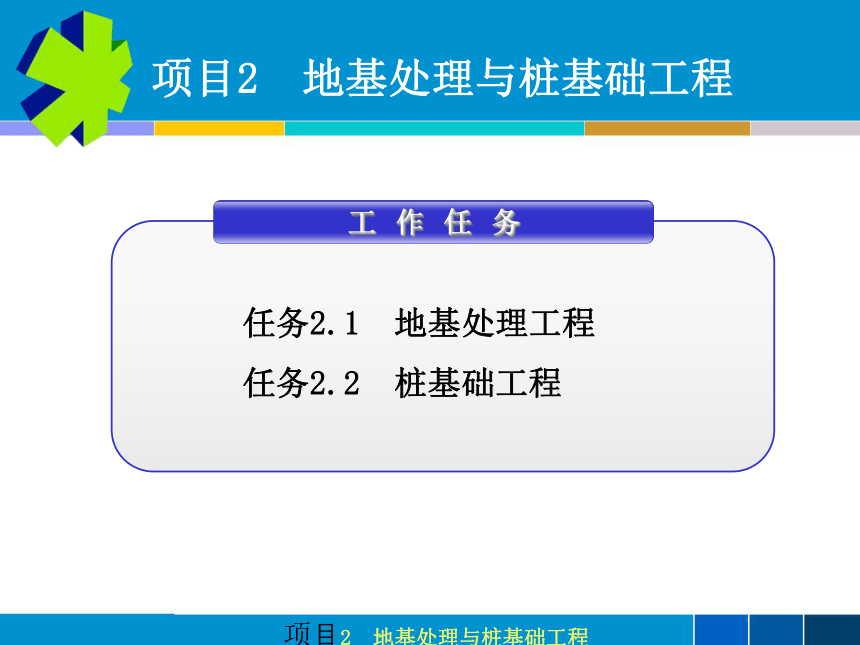

工 作 任 务
任务2.1 地基处理工程
任务2.2 桩基础工程
项目2 地基处理与桩基础工程
任务2.2 桩基础工程

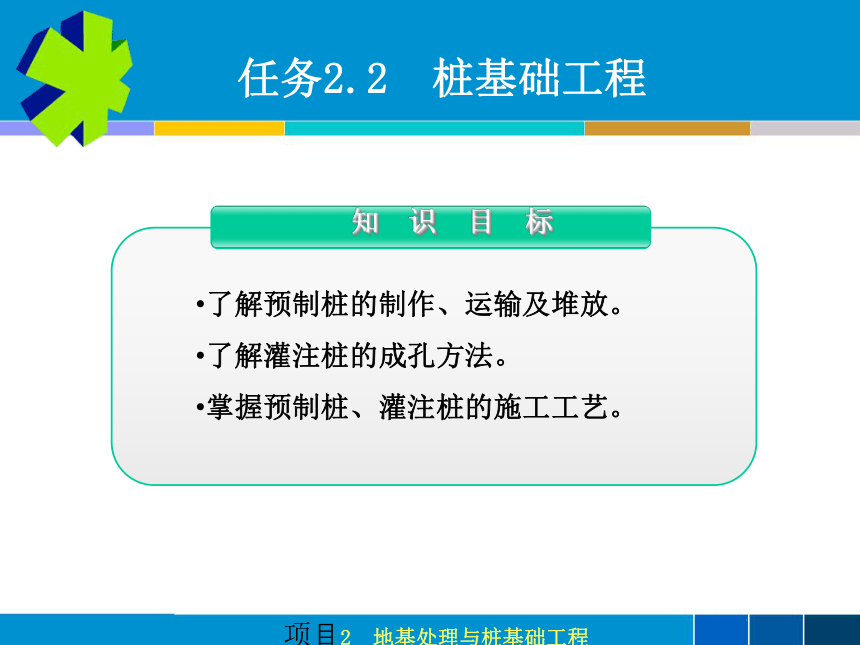

知 识 目 标
了解预制桩的制作、运输及堆放。
了解灌注桩的成孔方法。
掌握预制桩、灌注桩的施工工艺。
项目2 地基处理与桩基础工程
任务2.2 桩基础工程

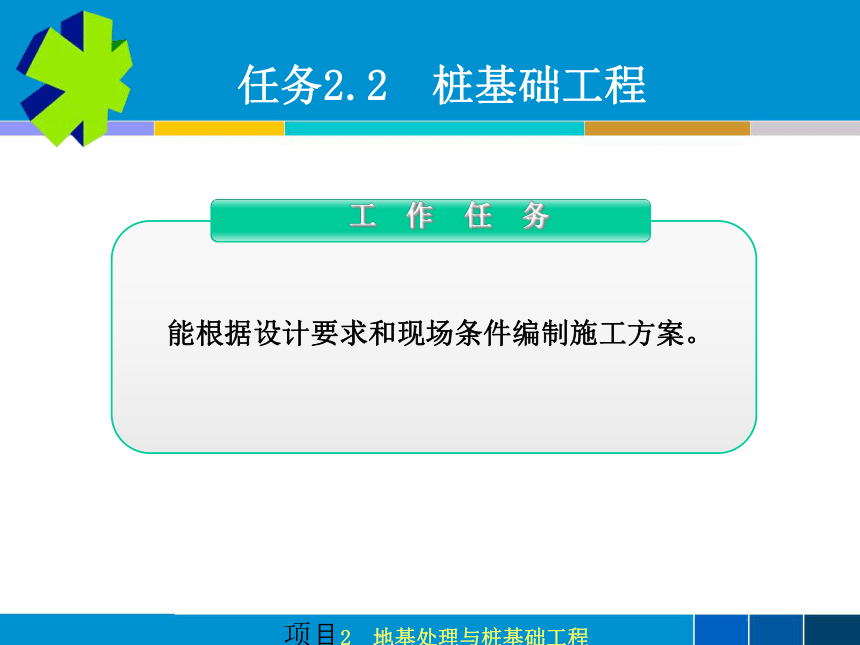

工 作 任 务
能根据设计要求和现场条件编制施工方案。
项目2 地基处理与桩基础工程
任务2.2 桩基础工程

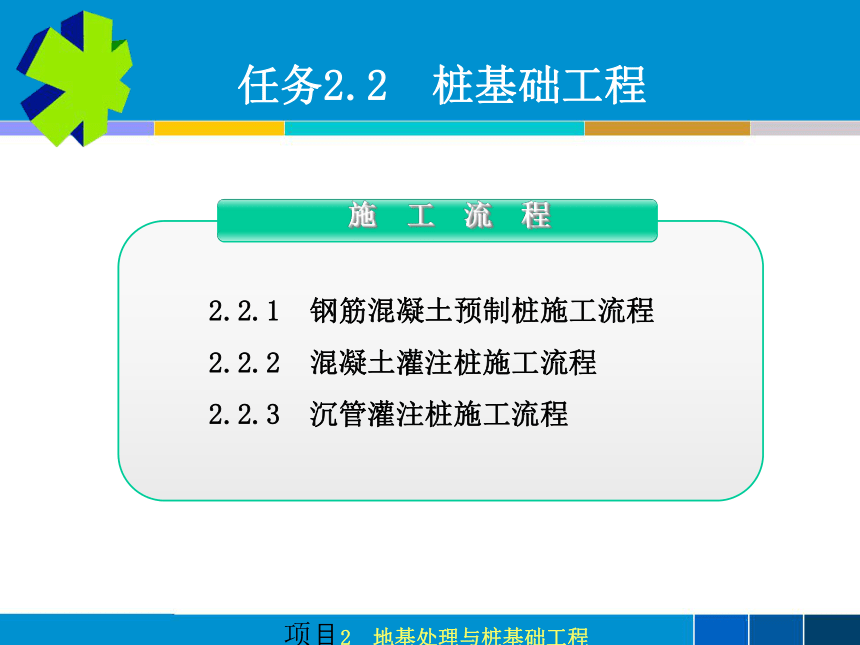

施 工 流 程
2.2.1 钢筋混凝土预制桩施工流程
2.2.2 混凝土灌注桩施工流程
2.2.3 沉管灌注桩施工流程
项目2 地基处理与桩基础工程
任务2.2 桩基础工程

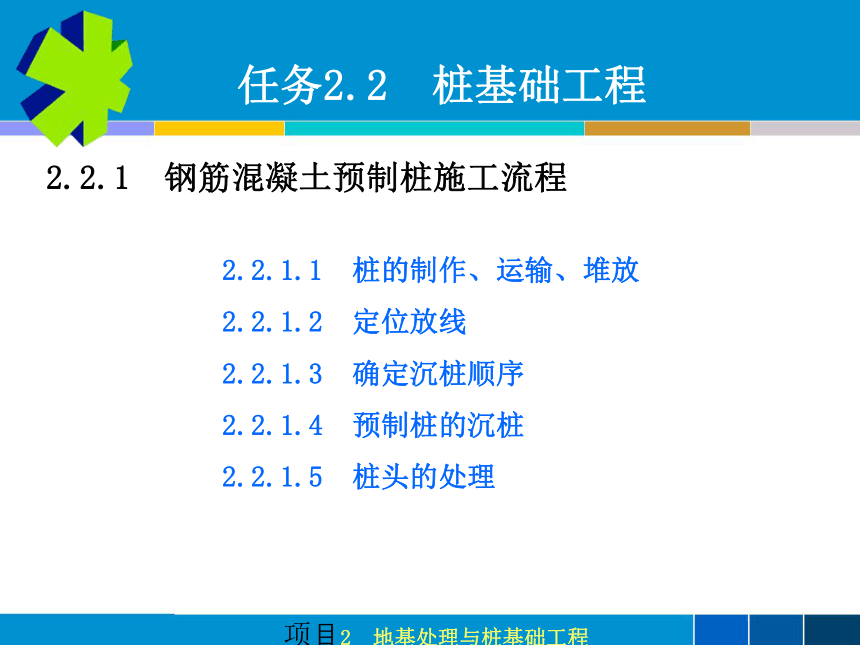

2.2.1 钢筋混凝土预制桩施工流程
2.2.1.1 桩的制作、运输、堆放
2.2.1.2 定位放线
2.2.1.3 确定沉桩顺序
2.2.1.4 预制桩的沉桩
2.2.1.5 桩头的处理
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.1 钢筋混凝土预制桩施工流程
桩的制作、运输、堆放

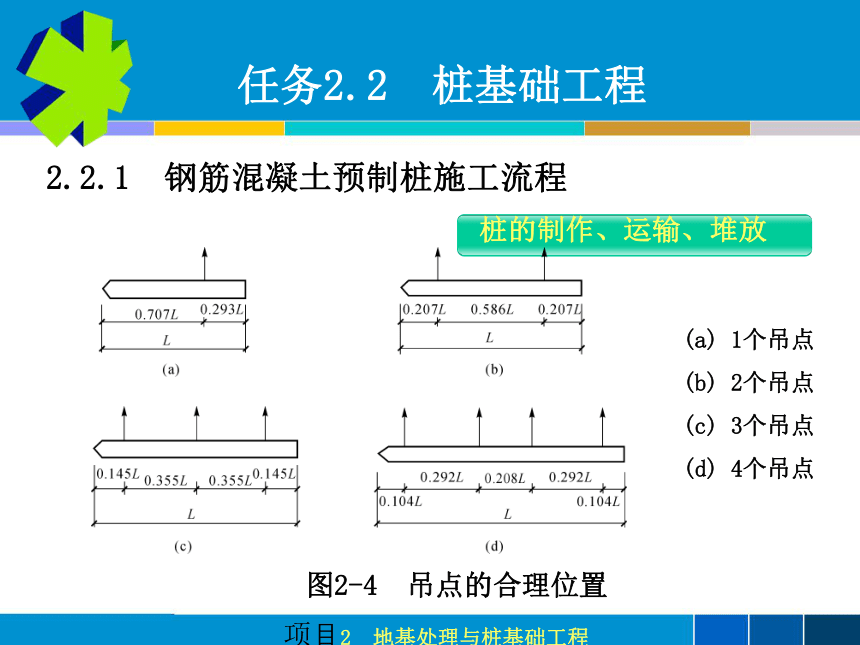

图2-4 吊点的合理位置
(a) 1个吊点
(b) 2个吊点(c) 3个吊点(d) 4个吊点
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.1 钢筋混凝土预制桩施工流程
确定沉桩顺序
逐排打设
自中部向四周打设
由中间向两侧打设

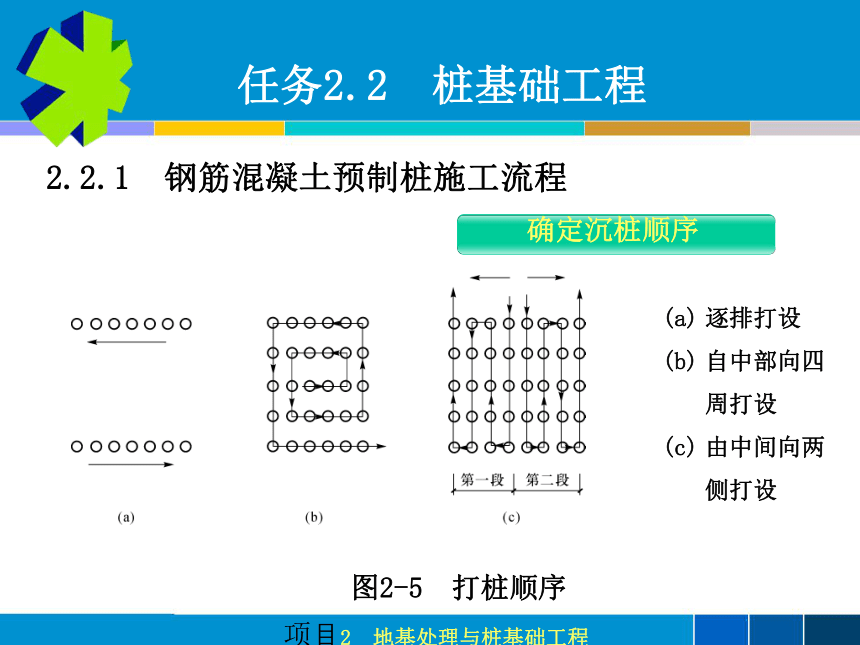

图2-5 打桩顺序
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.1 钢筋混凝土预制桩施工流程
预制桩的沉桩

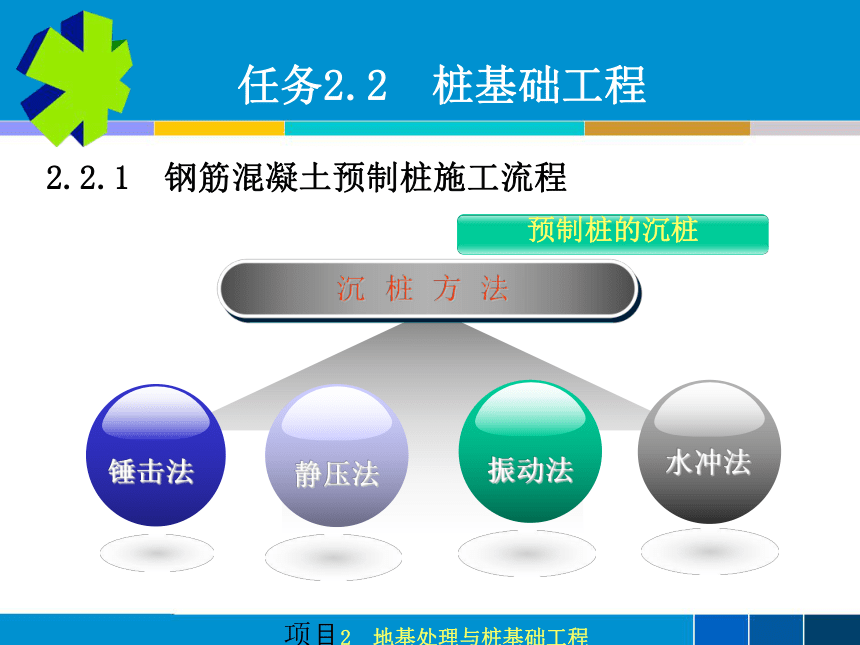

沉 桩 方 法
锤击法
水冲法
静压法
振动法
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.1 钢筋混凝土预制桩施工流程
预制桩的沉桩
锤击法

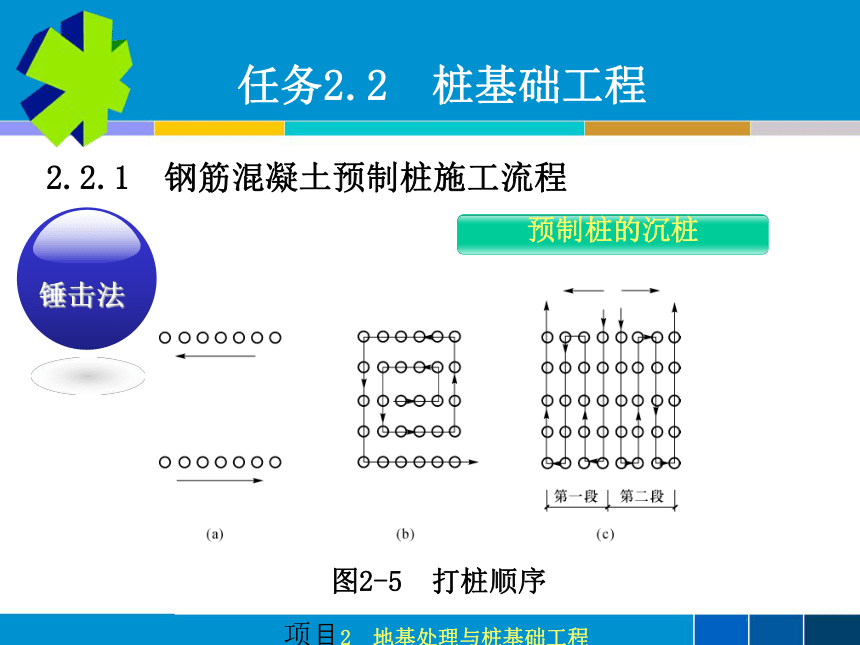

图2-5 打桩顺序
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.1 钢筋混凝土预制桩施工流程
预制桩的沉桩

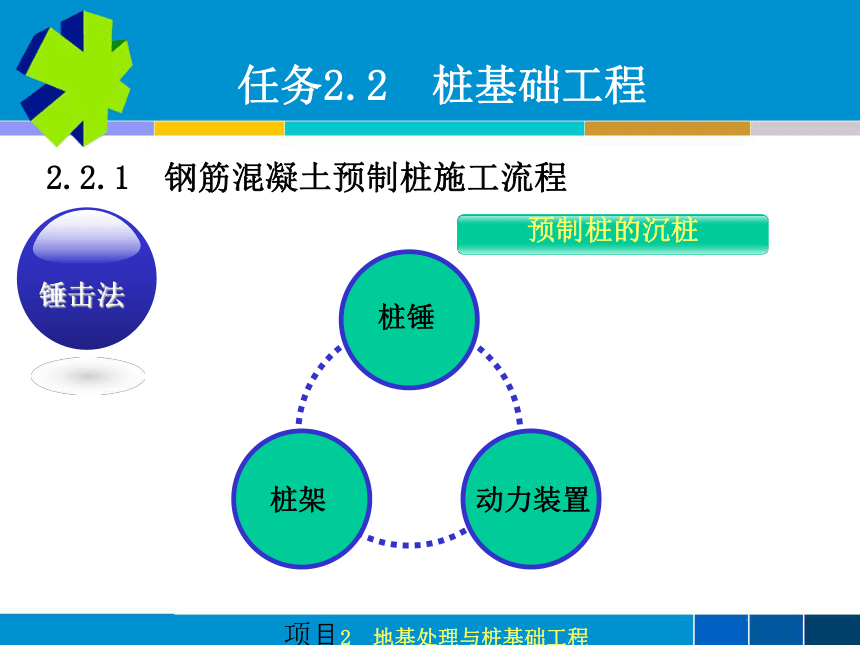

锤击法
桩锤
桩架
动力装置
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.1 钢筋混凝土预制桩施工流程
预制桩的沉桩
落锤
汽锤
柴油打桩锤
振动锤
桩 锤
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.1 钢筋混凝土预制桩施工流程
预制桩的沉桩
图2-6 落锤锤击法施工
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.1 钢筋混凝土预制桩施工流程
预制桩的沉桩
图2-7 汽锤
单动汽锤
(b) 双动汽锤
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.1 钢筋混凝土预制桩施工流程
预制桩的沉桩
图2-8 履带式桩架
1—导架
2—桩锤
3—桩帽
4—桩
5—吊车
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.1 钢筋混凝土预制桩施工流程
预制桩的沉桩
静压法
图2-9 液压式静力压桩机
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.1 钢筋混凝土预制桩施工流程
预制桩的沉桩
静压法
图2-10 预制桩接头形式
项目2 地基处理与桩基础工程
振动法沉桩是将桩与振动机连接在一起，利用振动机产生的振动力通过桩身使土体振动，使土体的内摩擦角减小、强度降低而将桩沉入土中。此方法在颗粒较大的土体中施工效率较高，工程中多在砂土地基中使用。
任务2.2 桩基础工程
2.2.1 钢筋混凝土预制桩施工流程
预制桩的沉桩
振动法
项目2 地基处理与桩基础工程
水冲法沉桩是锤击法沉桩的一种辅助方法。它利用高压水流经过桩侧面或空心桩内部的射水管冲击桩尖附近土层，便于锤击。一般是边冲水边打桩，当沉桩至最后1～2m至设计标高时，应停止冲水，用锤击至规定标高。水冲法适用于砂土和碎石土地基。
任务2.2 桩基础工程
2.2.1 钢筋混凝土预制桩施工流程
预制桩的沉桩
水冲法
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.2 混凝土灌注桩施工流程
2.2.2.1 干作业钻孔灌注桩施工
2.2.2.2 泥浆护壁成孔灌注桩施工
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.2 混凝土灌注桩施工流程
干作业钻孔灌注桩施工
放置钢筋笼、
浇筑混凝土
钻孔
钻机
就位
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.2 混凝土灌注桩施工流程
用钻机进行钻孔 (b) 放入钢筋骨架 (c) 浇筑混凝土
图2-11 螺旋钻机钻孔灌注桩施工过程示意图
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.2 混凝土灌注桩施工流程
放线
定位
埋设
护筒
成孔
制备
泥浆
浇筑水下
混凝土
清孔
安放
钢筋骨架
泥浆护壁成孔灌注桩施工
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.2 混凝土灌注桩施工流程
潜水钻机
冲击钻机
冲抓锥
成 孔 机 械
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.2 混凝土灌注桩施工流程
图2-12 潜水钻机成孔示意图
1—钻头；2—潜水钻机
3—电缆；4—护筒；
5—水管；6—滚轮(支点)；
7—钻杆；8—电缆盘；
9—5kN卷扬机；10—10kN卷扬机；
11—电流电压表；12—启动开关
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.2 混凝土灌注桩施工流程
图2-13 循环排渣方法
(a) 正循环排渣；(b) 反循环排渣
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.2 混凝土灌注桩施工流程
图2-14 简易冲击钻机示意图
1—副滑轮；2—主滑轮；
3—主杆；4—前拉索；
5—后拉索；6—斜撑；
7—双滚筒卷扬机；8—导向轮；
9—垫木；10—钢管；
11—供浆管；12—溢流口；
13—泥浆渡槽；14—护筒回填土；15—钻头
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.2 混凝土灌注桩施工流程
图2-15 十字形冲头示意图
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.2 混凝土灌注桩施工流程
图2-16 冲抓锥锥头
(a) 抓土；(b) 提土
1—抓片
2—连杆
3—压重
4—滑轮组
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.2 混凝土灌注桩施工流程
1—上料斗
2—贮料斗
3—滑道
4—卷扬机
5—漏斗
6—导管
7—护筒
8—隔水栓
图2-17 浇筑水下混凝土
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.3 沉管灌注桩施工流程
图2-18 沉管灌注桩施工过程
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.3 沉管灌注桩施工流程
2.2.3.1 锤击沉管灌注桩施工
2.2.3.2 振动沉管灌注桩施工
2.2.3.3 沉管灌注桩容易出现的质量问题
及处理方法
2.2.3.4 灌注桩工程质量验收及安全技术
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.3 沉管灌注桩施工流程
图2-18 沉管灌注桩施工过程
就位
沉钢管
开始灌注混凝土；
下钢筋骨架继续浇筑混凝土；
拔管成型
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.3 沉管灌注桩施工流程
图2-19 沉管灌注桩桩靴
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.3 沉管灌注桩施工流程
图2-20 锤击沉管灌注桩机械设备示意图
锤击沉管灌注桩是利用锤击沉桩设备将管桩打入土中成孔。
项目2 地基处理与桩基础工程
振动沉管灌注桩是用振动沉桩机将带有活瓣式桩靴或钢筋混凝土预制桩靴的桩管，利用振动锤产生的激振力和冲击力，将桩管沉入土中。
任务2.2 桩基础工程
2.2.3 沉管灌注桩施工流程
图2-21 振动沉管灌注桩机械设备示意图
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.3 沉管灌注桩施工流程
反插法
单打法
复打法
振动沉管灌注桩的施工工艺
项目2 地基处理与桩基础工程
任务2.2 桩基础工程
2.2.3 沉管灌注桩施工流程
颈缩
断桩
吊脚桩
桩身局部分离或断裂，更为严重的是一段桩没有混凝土
桩身的局部直径小于设计要求的现象
桩底部混凝土隔空或松软，没有落实到孔底地基土层上的现象
沉管灌注桩容易出现的质量问题及处理方法
