项目1 土 方 工 程

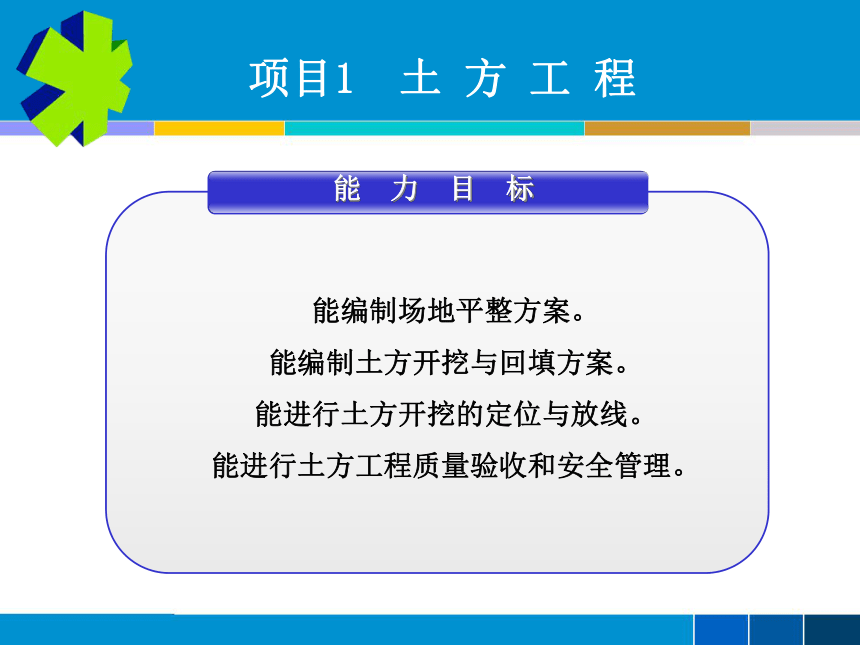

能 力 目 标
能编制场地平整方案。
能编制土方开挖与回填方案。
能进行土方开挖的定位与放线。
能进行土方工程质量验收和安全管理。
项目1 土 方 工 程

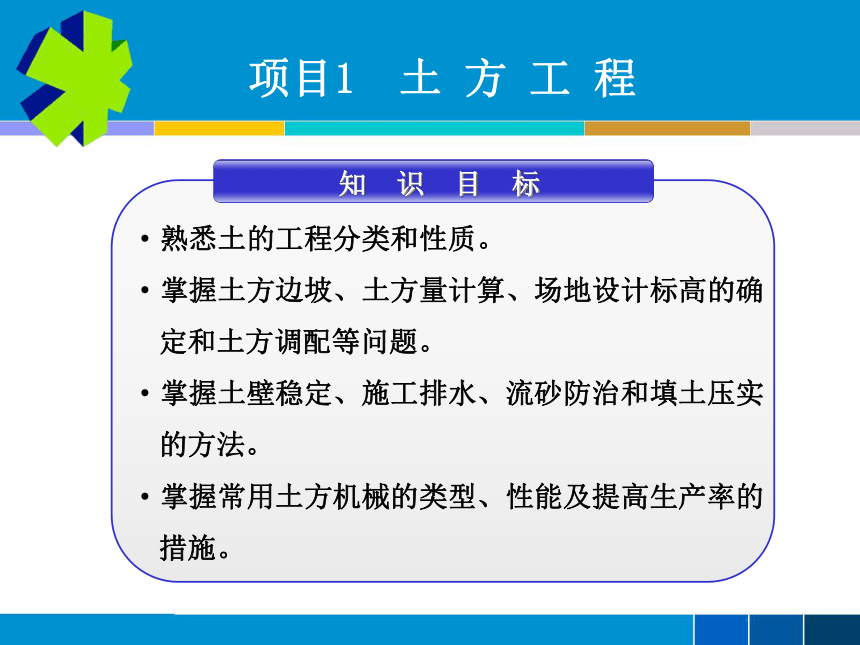

知 识 目 标
熟悉土的工程分类和性质。
掌握土方边坡、土方量计算、场地设计标高的确
定和土方调配等问题。
掌握土壁稳定、施工排水、流砂防治和填土压实
的方法。
掌握常用土方机械的类型、性能及提高生产率的
措施。
项目1 土 方 工 程

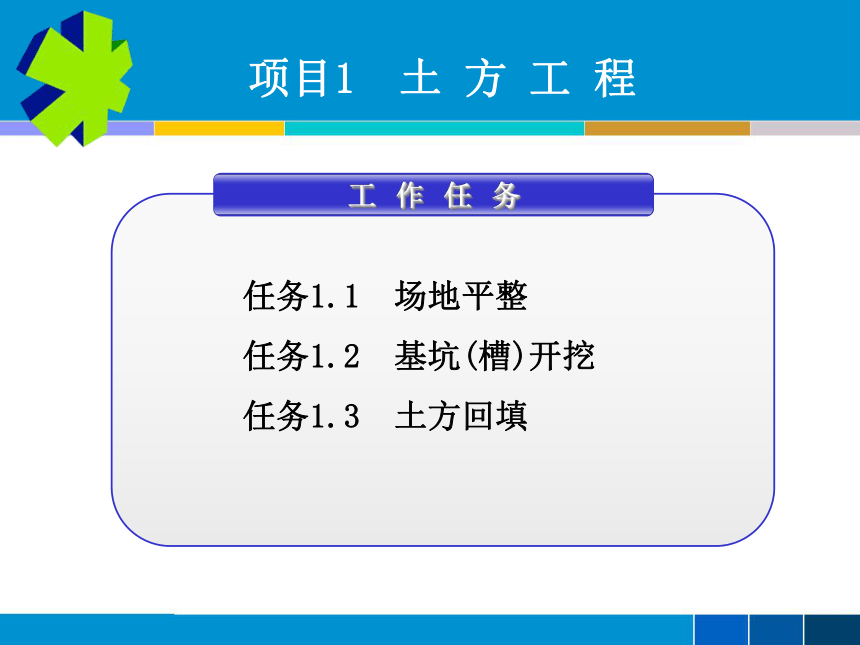

工 作 任 务
任务1.1 场地平整
任务1.2 基坑(槽)开挖
任务1.3 土方回填
项目1 土 方 工 程

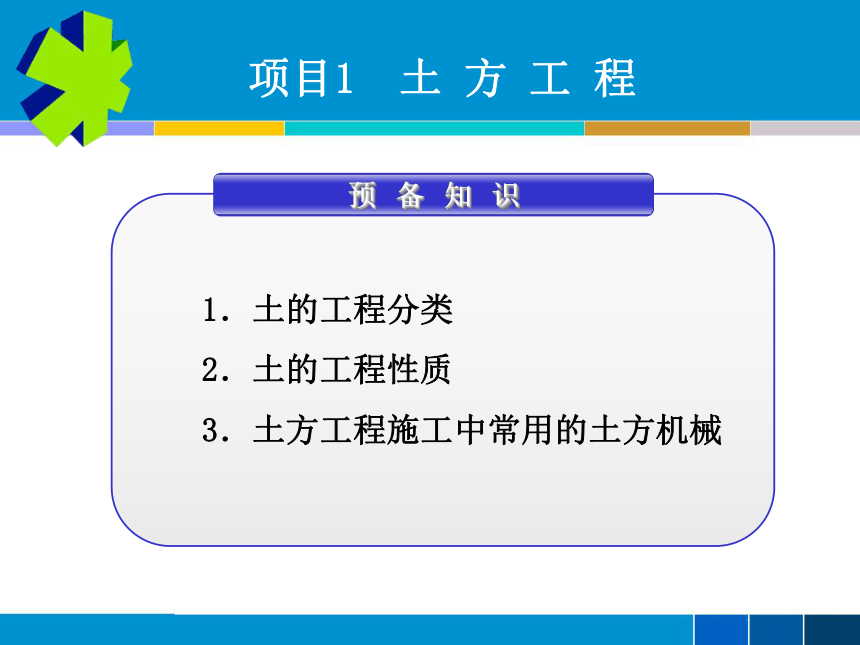

预 备 知 识
1．土的工程分类
2．土的工程性质
3．土方工程施工中常用的土方机械
项目1 土 方 工 程
任务1.2 基坑(槽)开挖

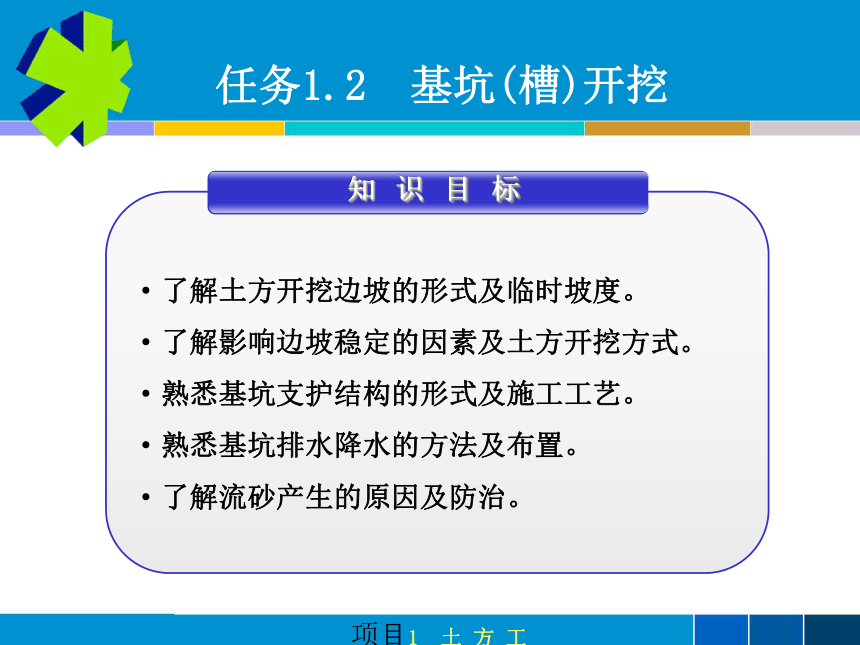

知 识 目 标
了解土方开挖边坡的形式及临时坡度。
了解影响边坡稳定的因素及土方开挖方式。
熟悉基坑支护结构的形式及施工工艺。
熟悉基坑排水降水的方法及布置。
了解流砂产生的原因及防治。
项目1 土 方 工 程
任务1.2 基坑(槽)开挖

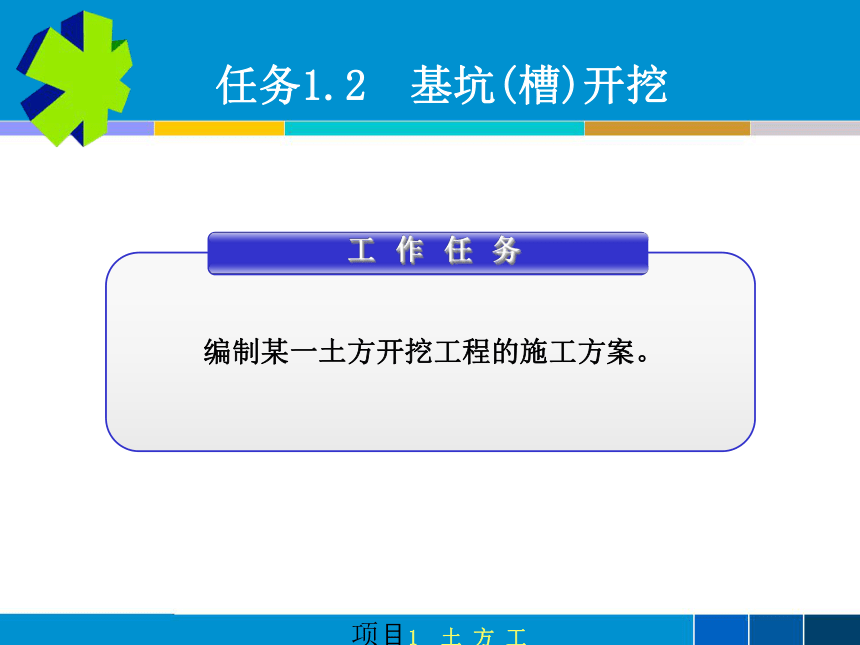

工 作 任 务
编制某一土方开挖工程的施工方案。
项目1 土 方 工 程
任务1.2 基坑(槽)开挖

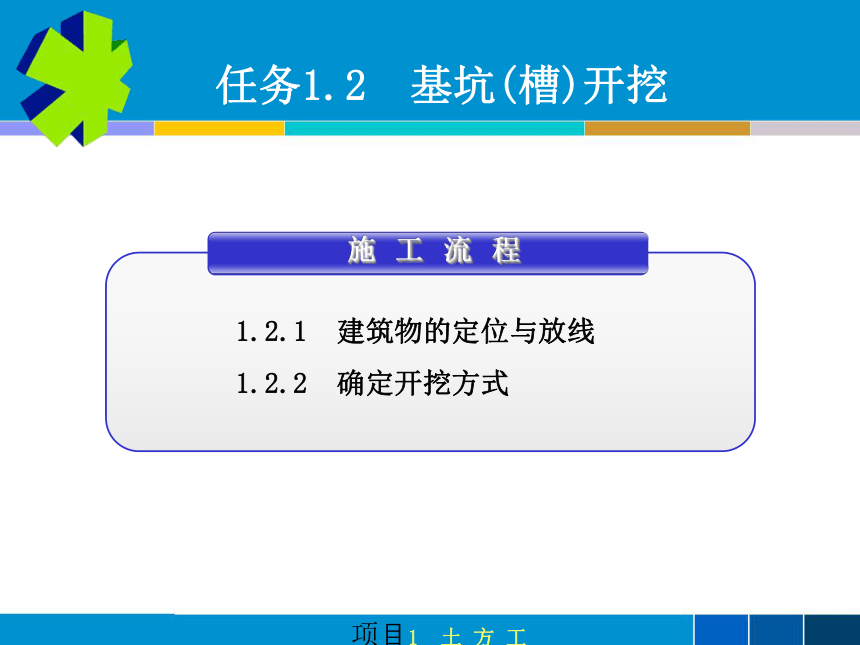

施 工 流 程
1.2.1 建筑物的定位与放线
1.2.2 确定开挖方式
项目1 土 方 工 程
任务1.2 基坑(槽)开挖

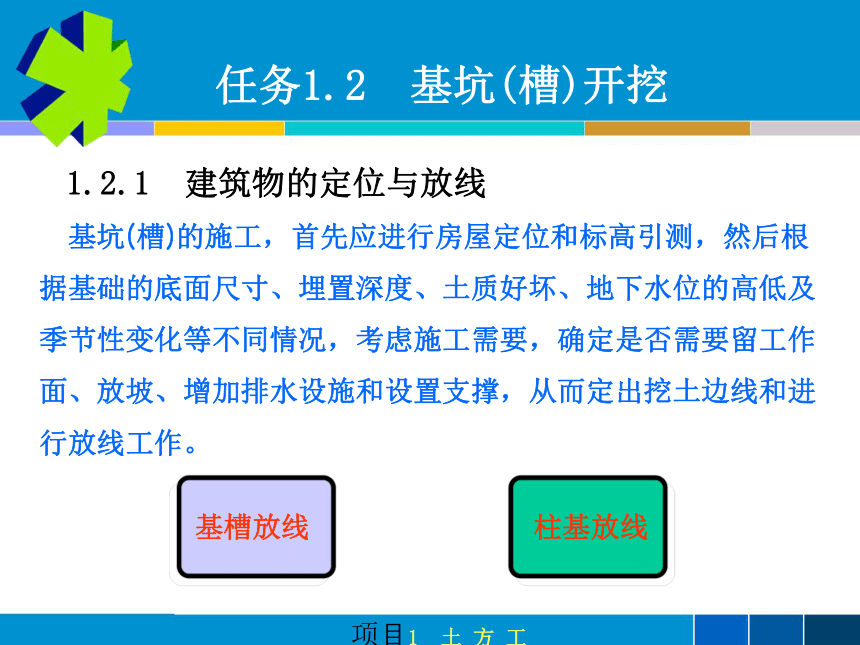

1.2.1 建筑物的定位与放线
基坑(槽)的施工，首先应进行房屋定位和标高引测，然后根据基础的底面尺寸、埋置深度、土质好坏、地下水位的高低及季节性变化等不同情况，考虑施工需要，确定是否需要留工作面、放坡、增加排水设施和设置支撑，从而定出挖土边线和进行放线工作。
基槽放线
柱基放线
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式

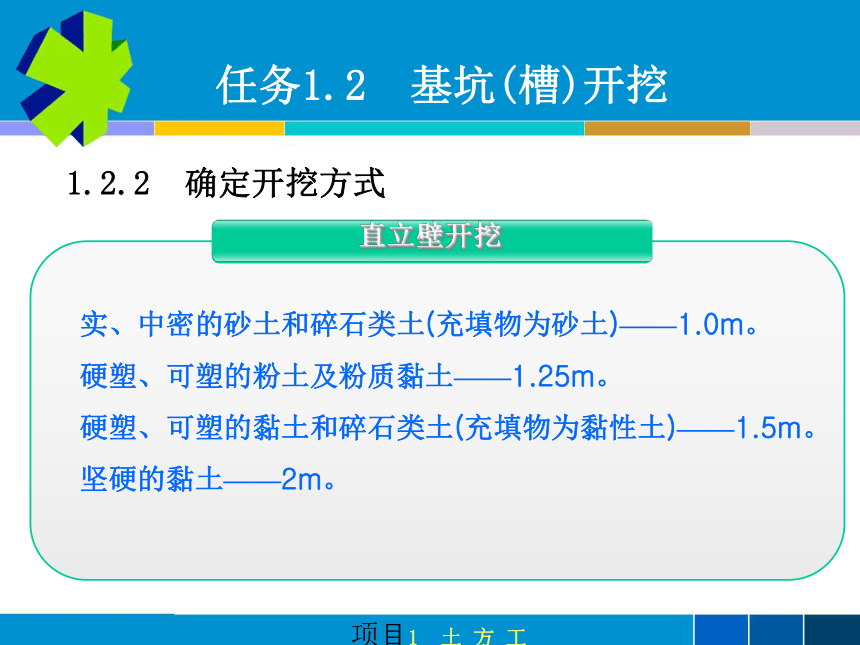

直立壁开挖
实、中密的砂土和碎石类土(充填物为砂土)——1.0m。
硬塑、可塑的粉土及粉质黏土——1.25m。
硬塑、可塑的黏土和碎石类土(充填物为黏性土)——1.5m。
坚硬的黏土——2m。
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式

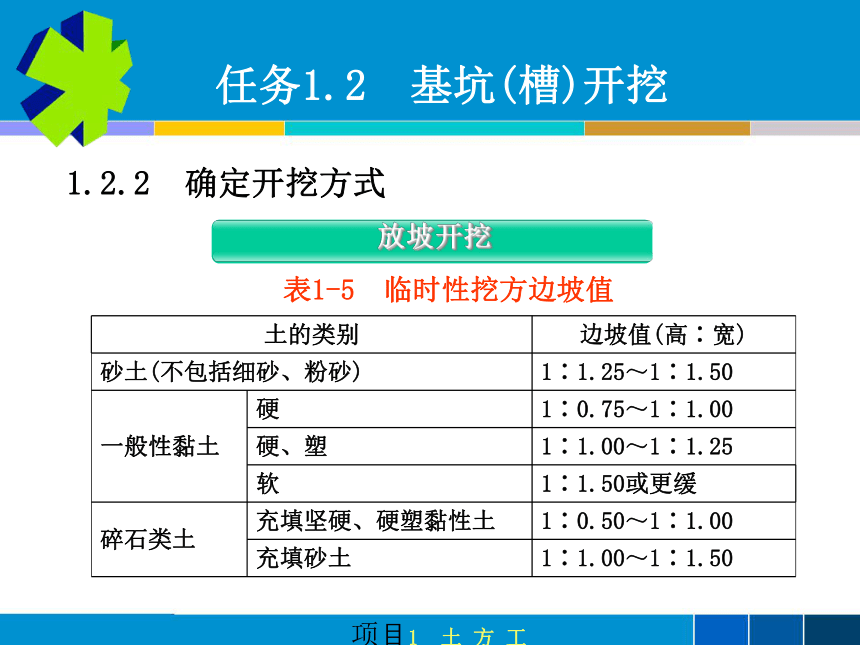

放坡开挖
表1-5 临时性挖方边坡值
土的类别 边坡值(高∶宽)
砂土(不包括细砂、粉砂) 1∶1.25～1∶1.50
一般性黏土 硬 1∶0.75～1∶1.00
硬、塑 1∶1.00～1∶1.25
软 1∶1.50或更缓
碎石类土 充填坚硬、硬塑黏性土 1∶0.50～1∶1.00
充填砂土 1∶1.00～1∶1.50
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式

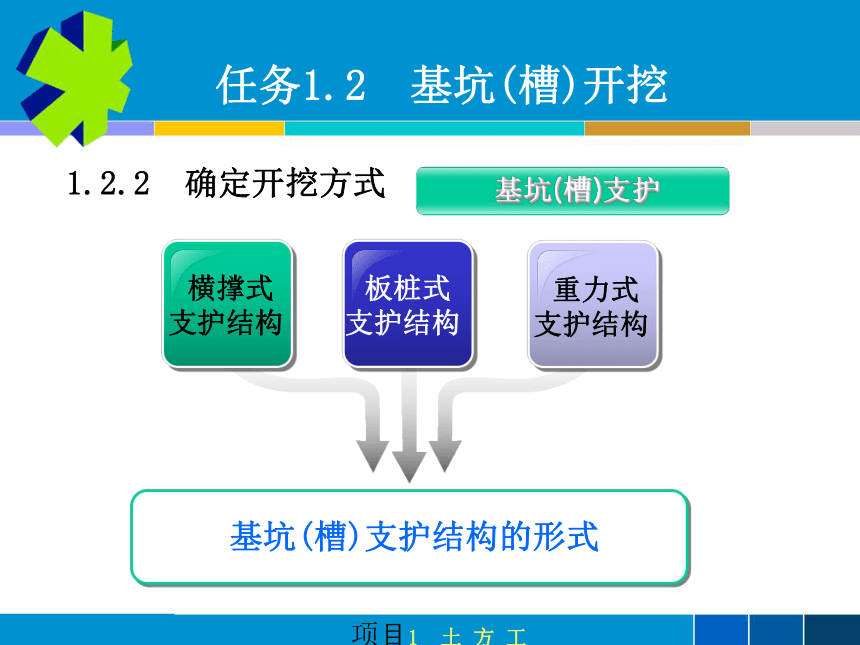

基坑(槽)支护
横撑式
支护结构
板桩式
支护结构
重力式
支护结构
基坑(槽)支护结构的形式
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式

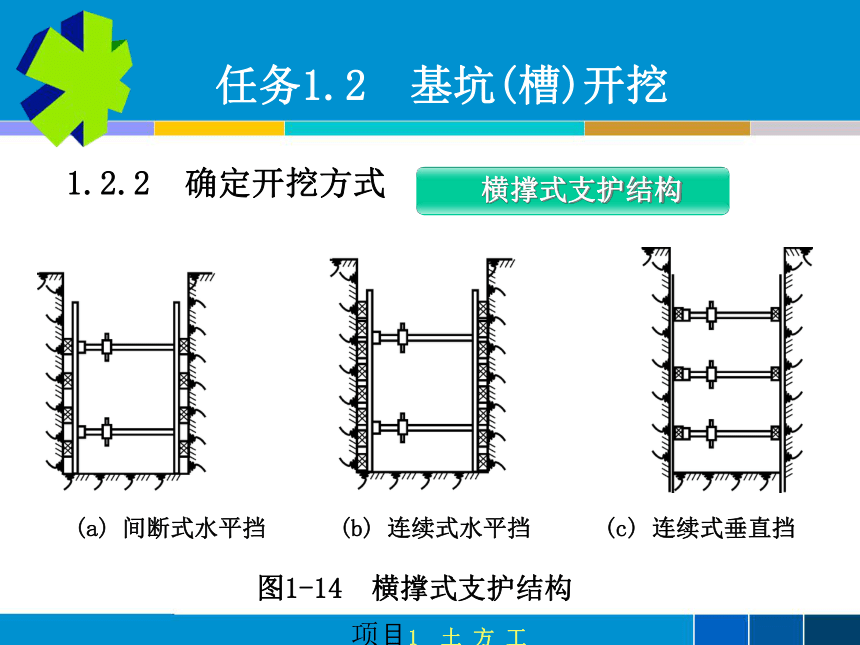

横撑式支护结构
(a) 间断式水平挡 (b) 连续式水平挡 (c) 连续式垂直挡
图1-14 横撑式支护结构
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
板桩式支护结构
图1-15 板桩式支护结构
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
图1-16 常用钢板桩
板桩式支护结构
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
板桩式支护结构
单独打入法
围檩插桩法
分段复打法
钢板桩施工
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
板桩式支护结构
图1-17 围檩插桩法
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
板桩式支护结构
图1-18 分段复打法
1—围檩
2—钢板桩
3—围檩支架
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
板桩式支护结构
拉 锚
土层锚杆
拉锚系统施工
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
板桩式支护结构
图1-19 土层锚杆的构造
1.2.2 确定开挖方式
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
板桩式支护结构
一般灌浆锚杆
重复灌浆锚杆
预应力锚杆
扩孔锚杆
可回收锚筋锚杆
高压灌浆锚杆
土层锚杆
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
重力式支护结构
图1-20 水泥土桩墙
1—搅拌桩2—插筋3—面板
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
重力式支护结构
图1-21 深层搅拌桩机机组
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
重力式支护结构
图1-22 “一次喷浆、二次搅拌”施工流程
(a) 定位
(b) 预埋下沉
(c) 提升喷浆搅拌
(d) 重复下沉搅拌
(e) 重复提升搅拌
(f) 成桩结束
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
土钉墙支护
图1-23 土钉支护剖面
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
基坑(槽)土方量计算
图1-24 基坑土方量计算
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
基坑(槽)土方量计算
图1-25 基槽土方量计算
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
施工排水与降低地下水位
降 水
井点
降水法
明排水法
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
施工排水与降低地下水位
明排水法
图1-26 集水井降水
1—排水沟
2—集水井
3—水泵
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
施工排水与降低地下水位
轻型
井点
喷射
井点
电渗
井点
管井
井点
深井泵
井点
井点降水法
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
施工排水与降低地下水位
表1-6 各种井点降水适用范围
项次 井点类别 土层渗透系数 (m/d) 降低水位深度 (m) 适用土质
1 单层轻型井点 0.1～50 3～6 黏质粉土、砂质粉土、粉砂、含薄层粉砂的粉质黏土
2 多层轻型井点 0.1～50 6～12 黏质粉土、砂质粉土、粉砂、含薄层粉砂的粉质黏土
3 喷射井点 0.1～2 8～20 黏质粉土、砂质粉土、粉砂、含薄层粉砂的粉质黏土
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
施工排水与降低地下水位
表1-6 各种井点降水适用范围
项次 井点类别 土层渗透系数 (m/d) 降低水位深度 (m) 适用土质
4 电渗井点 <0.1 5～6 黏土、粉质黏土
5 管井井点 20～200 根据选用的水泵而定 黏质粉土、粉砂、含薄层粉砂的粉质黏土、各类砂土、砾砂
6 深井井点 10～250 >15 黏质粉土、粉砂、含薄层粉砂的粉质黏土、各类砂土、砾砂
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
施工排水与降低地下水位
轻型
井点
图1-27 轻型井点设备
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
施工排水与降低地下水位
轻型
井点
图1-28 井点管的构造
1—钢管
2—管壁上的孔3—塑料管
4—细滤网
5—粗滤网
6—粗铁丝保护网
7—井点管
8—铸铁塞头
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
施工排水与降低地下水位
轻型
井点
图1-29 干式真空泵工作原理
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
施工排水与降低地下水位
轻型
井点
图1-30 井点的平面布置
(a) 单排布置
(b) 双排布置
(c) 环形布置
(d) U形布置
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
施工排水与降低地下水位
轻型
井点
图1-31 井点高程布置计算
井点高程布置计算如图1-31所示，公式如下
H≥H1+h+iL
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
施工排水与降低地下水位
轻型
井点
当一级井点达不到降水深度要求时，则可采用二级井点(如图1-32所示)或喷射井点。
图1-32 二级井点
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
施工排水与降低地下水位
轻型
井点
图1-33 水井的分类
(a) 无压完整井
(b) 无压不完整井
(c) 承压完整井
(d) 承压不完整井
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
施工排水与降低地下水位
轻型
井点
(a) 无压完整井 (b) 承压完整井
图1-34 完整井水位降落曲线
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
施工排水与降低地下水位
喷射
井点
图1-35 喷射井点
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
施工排水与降低地下水位
电渗
井点
图1-36 电渗井点
1—井点管
2—电极
3—小于60V的直流电源
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
施工排水与降低地下水位
管井
井点
图1-37 管井井点
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
基坑(槽)开挖
土方开挖应遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
基坑(槽)开挖
当挖掘机挖出的土方需要运土车辆运走时，挖掘机的生产率不仅取决于本身的技术性能，而且还取决于所选的运输工具是否与之协调。
由技术性能，可按下式算出挖掘机的生产率P(m3/台班)
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
基坑(槽)开挖
一般情况下，汽车的载重量以每斗土重的3～5倍为宜。运土车辆的数量N，可按下式计算
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
土方开挖质量要求
表1-7 土方开挖工程质量检验标准 单位：mm
项 序 项目 允许偏差或允许值 检验方法
柱基基坑基槽 挖方场地平整 管沟 地(路)面基层 人工 机械 主控项目 1 标高 -50 ±30 ±50 -50 -50 水准仪
2 长度、宽度(由设计中心线向两边量) +200 -50 +300 -100 +500 -150 +100 — 经纬仪，用钢尺量
3 边坡 设计要求 观察或用坡度尺检查
项目1 土 方 工 程
任务1.2 基坑(槽)开挖
1.2.2 确定开挖方式
表1-7 土方开挖工程质量检验标准 单位：mm
项 序 项目 允许偏差或允许值 检验方法
柱基基坑基槽 挖方场地平整 管沟 地(路)面基层 人工 机械 一般项目 1 表面平整度 20 20 50 20 20 用2m靠尺和楔形塞尺检查
2 基底土性 设计要求 观察或土样分析
