(共22张PPT)

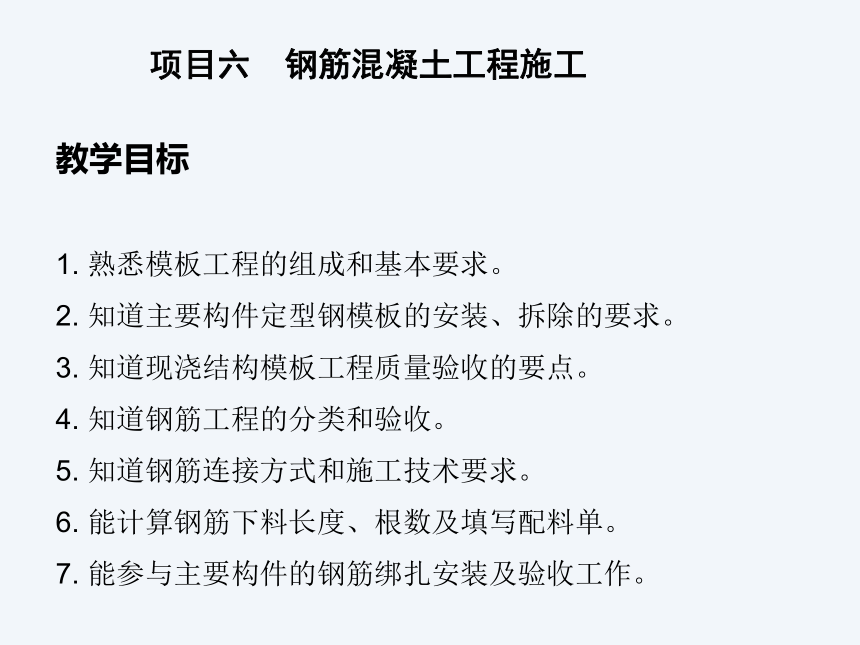

教学目标
1. 熟悉模板工程的组成和基本要求。
2. 知道主要构件定型钢模板的安装、拆除的要求。
3. 知道现浇结构模板工程质量验收的要点。
4. 知道钢筋工程的分类和验收。
5. 知道钢筋连接方式和施工技术要求。
6. 能计算钢筋下料长度、根数及填写配料单。
7. 能参与主要构件的钢筋绑扎安装及验收工作。
项目六 钢筋混凝土工程施工

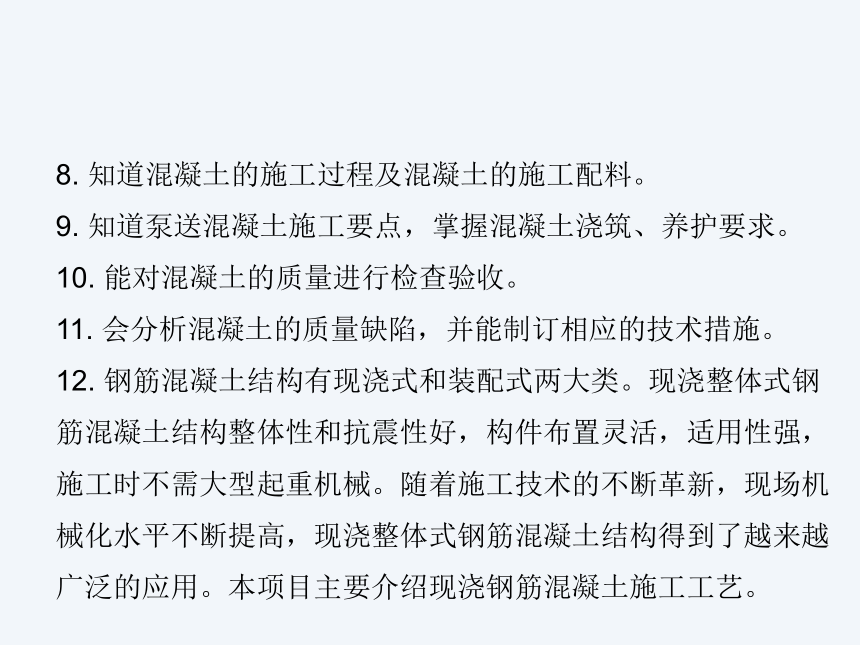

8. 知道混凝土的施工过程及混凝土的施工配料。
9. 知道泵送混凝土施工要点，掌握混凝土浇筑、养护要求。
10. 能对混凝土的质量进行检查验收。
11. 会分析混凝土的质量缺陷，并能制订相应的技术措施。
12. 钢筋混凝土结构有现浇式和装配式两大类。现浇整体式钢筋混凝土结构整体性和抗震性好，构件布置灵活，适用性强，施工时不需大型起重机械。随着施工技术的不断革新，现场机械化水平不断提高，现浇整体式钢筋混凝土结构得到了越来越广泛的应用。本项目主要介绍现浇钢筋混凝土施工工艺。

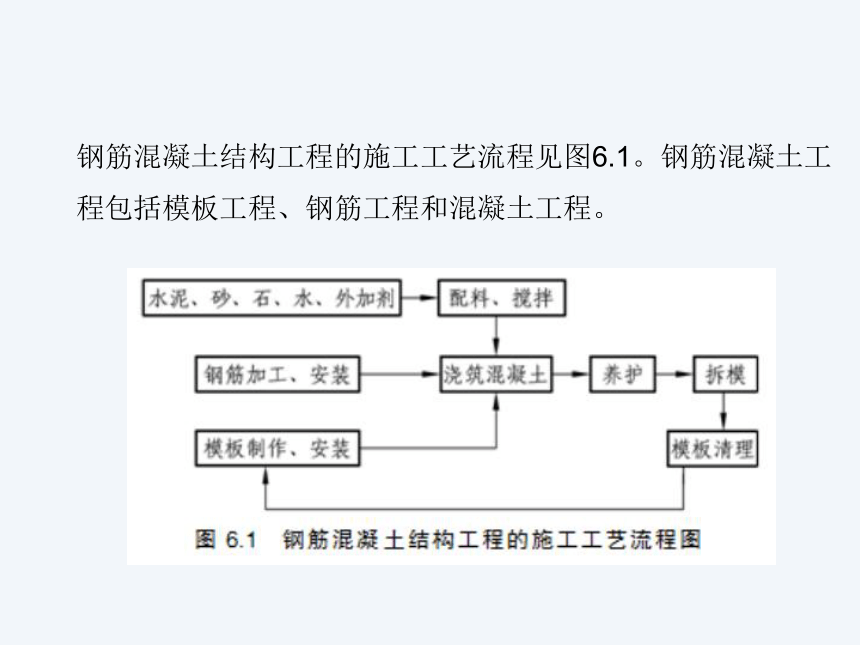

钢筋混凝土结构工程的施工工艺流程见图6.1。钢筋混凝土工程包括模板工程、钢筋工程和混凝土工程。

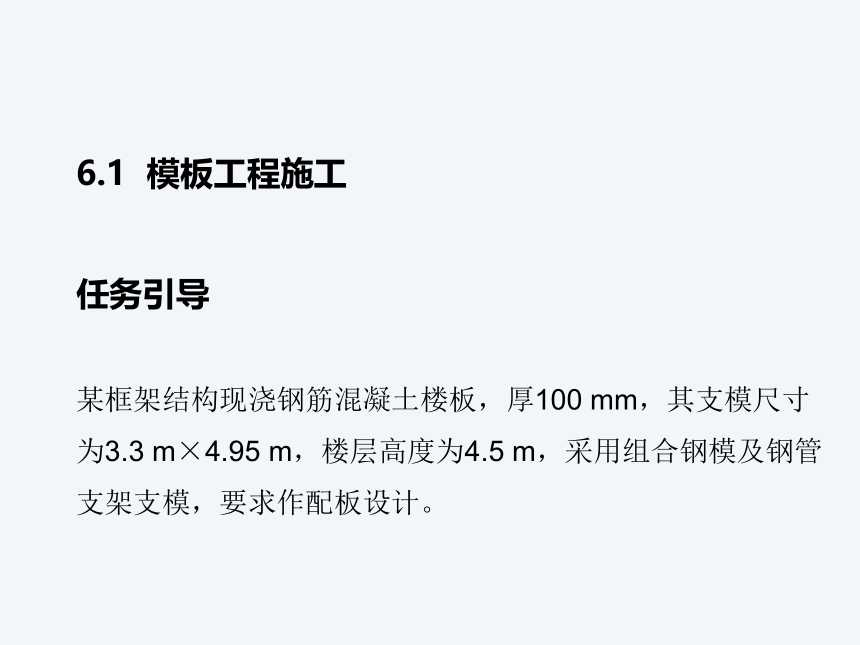

6.1 模板工程施工
任务引导
某框架结构现浇钢筋混凝土楼板，厚100 mm，其支模尺寸为3.3 m×4.95 m，楼层高度为4.5 m，采用组合钢模及钢管支架支模，要求作配板设计。

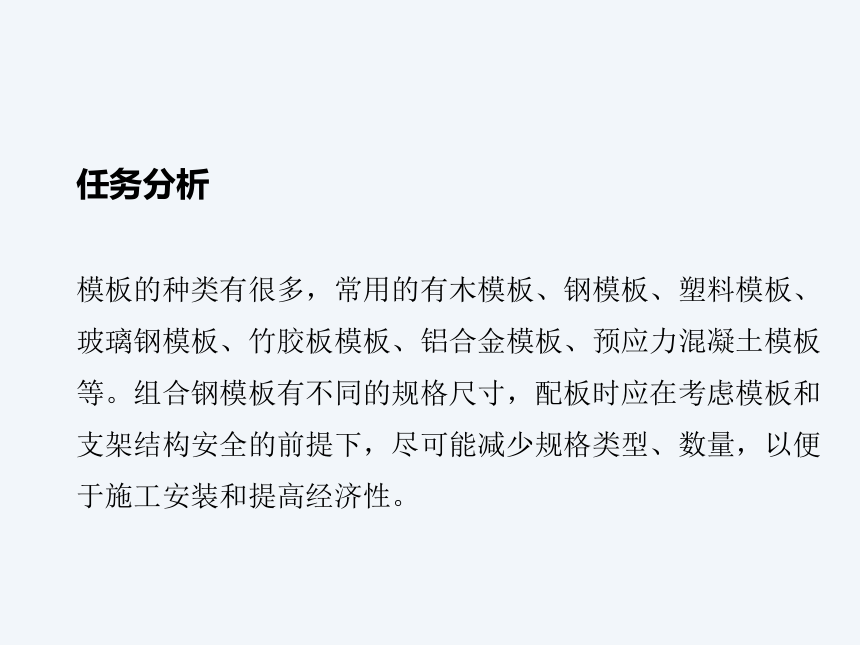

任务分析
模板的种类有很多，常用的有木模板、钢模板、塑料模板、玻璃钢模板、竹胶板模板、铝合金模板、预应力混凝土模板等。组合钢模板有不同的规格尺寸，配板时应在考虑模板和支架结构安全的前提下，尽可能减少规格类型、数量，以便于施工安装和提高经济性。

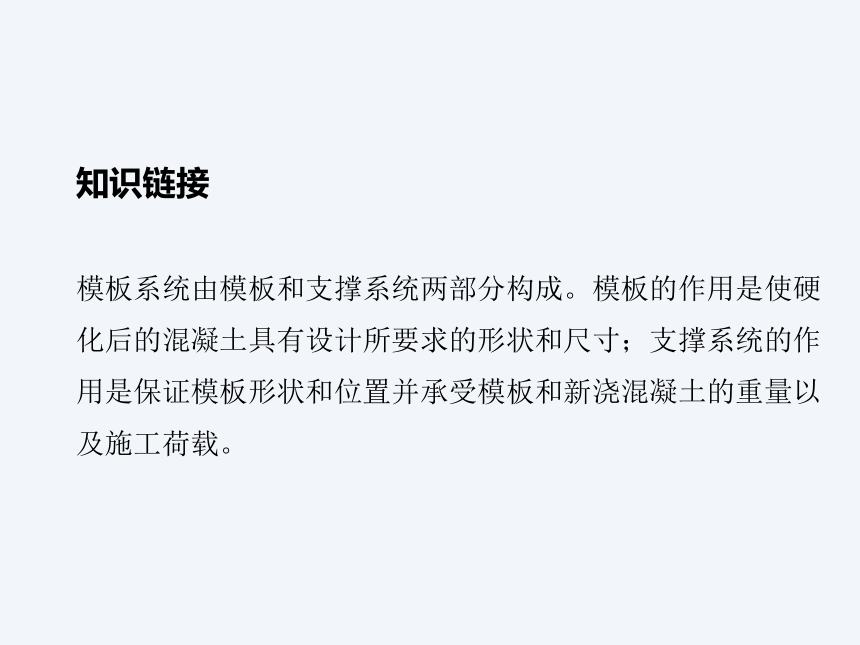

知识链接
模板系统由模板和支撑系统两部分构成。模板的作用是使硬化后的混凝土具有设计所要求的形状和尺寸；支撑系统的作用是保证模板形状和位置并承受模板和新浇混凝土的重量以及施工荷载。

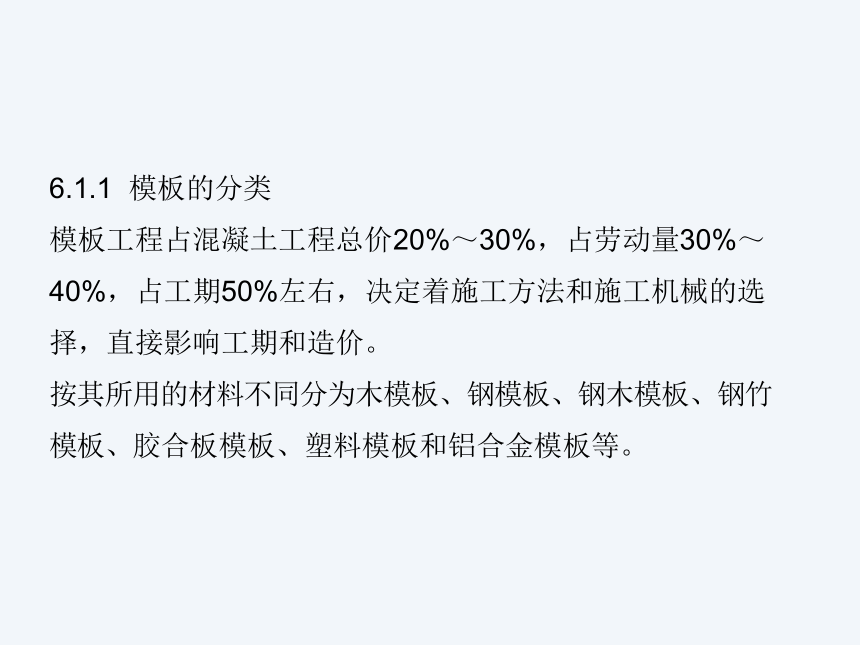

6.1.1 模板的分类
模板工程占混凝土工程总价20%～30%，占劳动量30%～40%，占工期50%左右，决定着施工方法和施工机械的选择，直接影响工期和造价。
按其所用的材料不同分为木模板、钢模板、钢木模板、钢竹模板、胶合板模板、塑料模板和铝合金模板等。

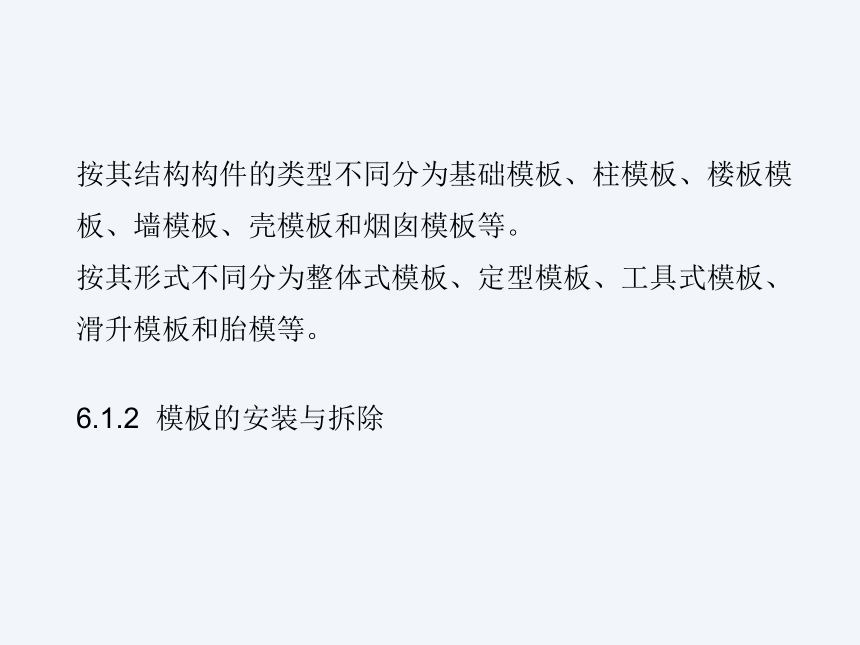

按其结构构件的类型不同分为基础模板、柱模板、楼板模板、墙模板、壳模板和烟囱模板等。
按其形式不同分为整体式模板、定型模板、工具式模板、滑升模板和胎模等。
6.1.2 模板的安装与拆除

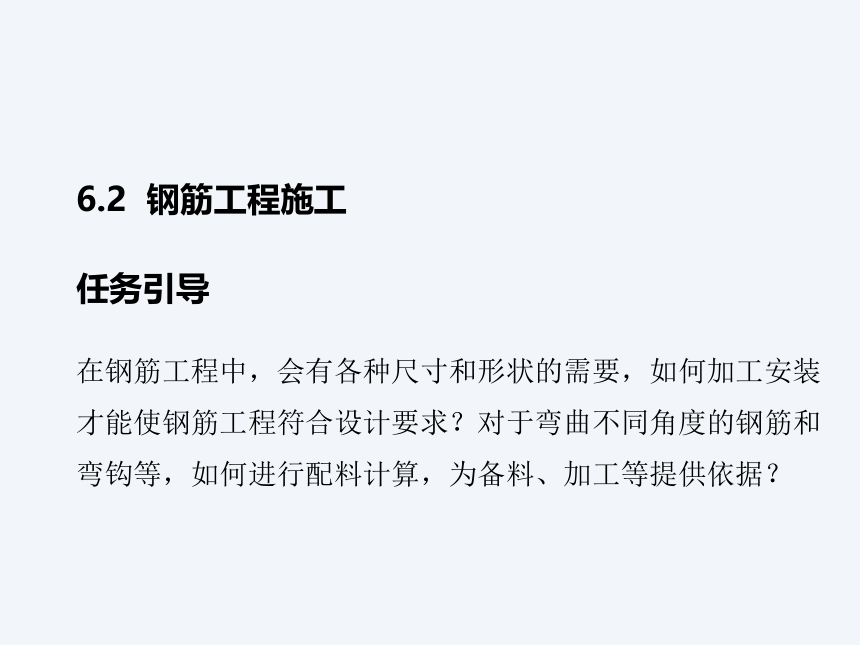

6.2 钢筋工程施工
任务引导
在钢筋工程中，会有各种尺寸和形状的需要，如何加工安装才能使钢筋工程符合设计要求？对于弯曲不同角度的钢筋和弯钩等，如何进行配料计算，为备料、加工等提供依据？
任务分析
钢筋的种类有很多，在工程实践中，为了满足尺寸的需要，可能需要接长；为了使形状符合设计要求，或需弯曲、弯折不同的角度。如何进行有效的连接，弯曲后怎样调整钢筋的量度差值，才能使其符合结构施工图。
知识链接
6.2.1 钢筋工程的分类和验收
6.2.2 钢筋的冷加工
6.2.3 钢筋连接方式和技术要求
6.2.4 钢筋配料
6.2.5 钢筋代换
6.2.6 钢筋绑扎
1. 钢筋绑扎准备工作
（1）熟悉施工图纸。施工图是钢筋绑扎、安装的依据。熟悉施工图应达到的目的，弄清楚各个编号钢筋的形状及绑扎细部尺寸；钢筋的相互关系；确定各类结构钢筋正确合理的绑扎顺序；预制骨架、网片的安装部位；同时还应注意发现施工图是否有错、漏或不明确的地方，若有应及时与有关部门联系解决。
（2）核对配料单、料牌及成型钢筋，依据施工图，结合规范对接头位置、数量、间距的要求，核对配料单、料牌是否正确，校核已加工好的钢筋品种、规格、形状、尺寸及数量是否符合配料单的规定。
（3）根据施工组织设计中对钢筋绑扎、安装的时间进度要求，研究确定相应的绑扎操作方法，如哪些部位的钢筋可以预先绑扎，再到具体施工部位组装；哪些钢筋在施工部位进行绑扎；钢筋成品和半成品的进场时间、进场方法；预制钢筋骨架、网片的安装方法及劳动力准备等。
2. 钢筋绑扎的一般顺序及操作要点
（1）在施工部位进行钢筋绑扎的一般顺序为：画线→摆筋→穿筋→绑扎→安放垫块等。
（2）操作要点：
① 画线时应画出主筋的间距及数量，并标明箍筋的加密位置。
② 板类钢筋应先排主筋后排分布钢筋；梁类钢筋一般先摆纵筋，然后摆横向的箍筋。摆筋时应注意按规定的要求将受力钢筋的接头错开。
③ 受力钢筋接头在连接区段（该区段长度为35倍钢筋直径且不小于500 mm），有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率应符合规范规定。
④ 钢筋的转角与其他钢筋的交叉点均应绑扎，但箍筋的平直部分与钢筋的交叉点可呈梅花式交错绑扎。箍筋的弯钩叠合处应错开绑扎，应交错在不同的纵向钢筋上绑扎。
⑤ 在保证质量、提高工效、减轻劳动强度的原则下，研究加工方案。方案应分清预制部分和施工部位绑扎部分，以及两部分的相互衔接，避免后续工序施工困难，甚至造成返工浪费。
6.2.7 钢筋安装质量验收
6.3 混凝土工程施工
任务引导
混凝土的施工工艺较为复杂，施工质量会直接影响混凝土的性能。在混凝土的质量控制中，主要应从哪些方面考虑？
任务分析
混凝土的施工环节很多，从原材料、配合比到搅拌、浇筑、振捣、养护等，任何一个环节出现缺陷都会影响后期形成的混凝土的强度等级和耐久性。
知识链接
6.3.1 混凝土工程的施工过程及准备工作
混凝土工程包括混凝土的搅拌、运输、浇筑、捣实和养护等施工过程，各个施工过程紧密联系又相互影响，任意施工过程处理不当都会影响混凝土的最终质量。
混凝土施工前的准备工作：
（1）模板检査。主要检査模板的位置、标高、截面尺寸、垂直度是否正确，接缝是否严密，预埋件位置和数量是否符合图纸要求，支撑是否牢固。
（2）钢筋检査。主要对钢筋的规格、数量、位置、接头、接头面积百分率、保护层厚度是否正确，是否沾有油污等进行检査，填写隐蔽工程验收记录，并安排专人负责浇筑混凝土时钢筋的修整工作。
（3）如果采用商品混凝土，在工地项目技术负责人指导下制订申请计划，公司物资部负责选择合格混凝土供应商厂家，并应会同监理工程师、建设单位代表对厂家进行考察评审。
（4）材料、机具、道路的检査。
（5）了解天气预报，准备好防雨、防冻措施，夜间施工准备好照明工作。
（6）做好安全设施检查，安全与技术交底，劳务分工以及其他准备工作。
6.3.2 混凝土施工制备
6.3.3 混凝土搅拌
6.3.4 混凝土运输
6.3.5 混凝土的浇筑与捣实
6.3.6 混凝土养护
6.3.7 混凝土工程施工质量验收
6.3.8 混凝土质量缺陷的修整
6.3.9 混凝土的冬季施工
