项目1 土 方 工 程

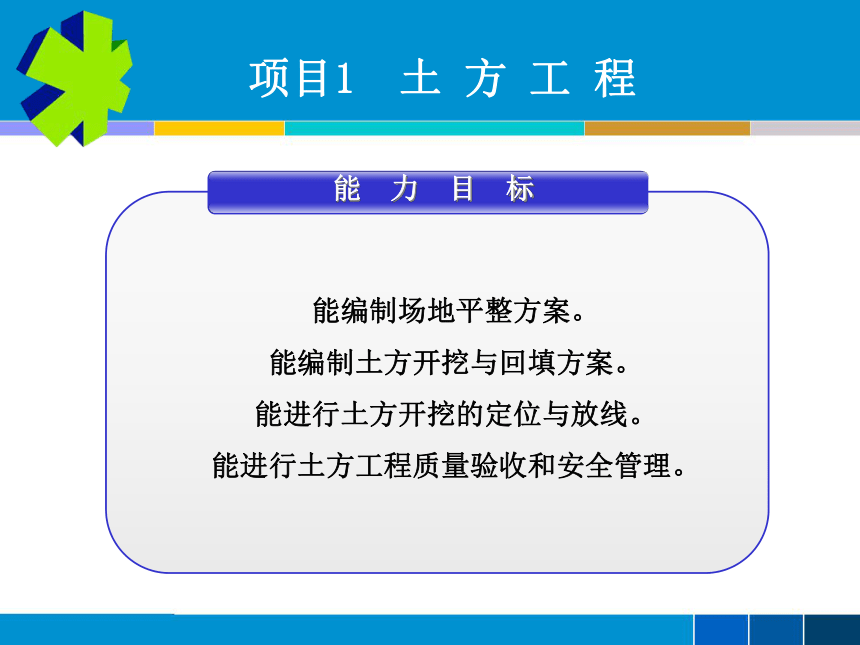

能 力 目 标
能编制场地平整方案。
能编制土方开挖与回填方案。
能进行土方开挖的定位与放线。
能进行土方工程质量验收和安全管理。
项目1 土 方 工 程

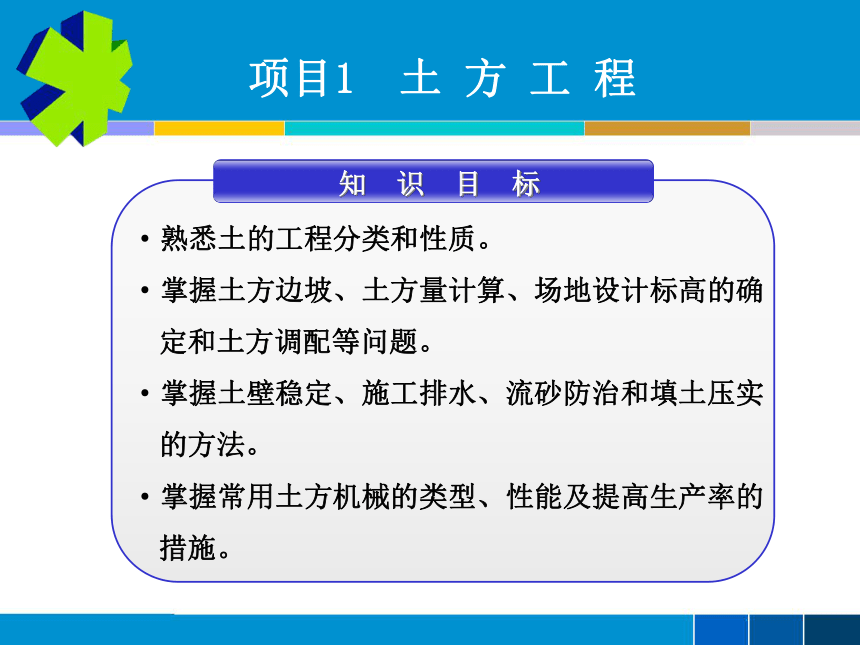

知 识 目 标
熟悉土的工程分类和性质。
掌握土方边坡、土方量计算、场地设计标高的确
定和土方调配等问题。
掌握土壁稳定、施工排水、流砂防治和填土压实
的方法。
掌握常用土方机械的类型、性能及提高生产率的
措施。
项目1 土 方 工 程

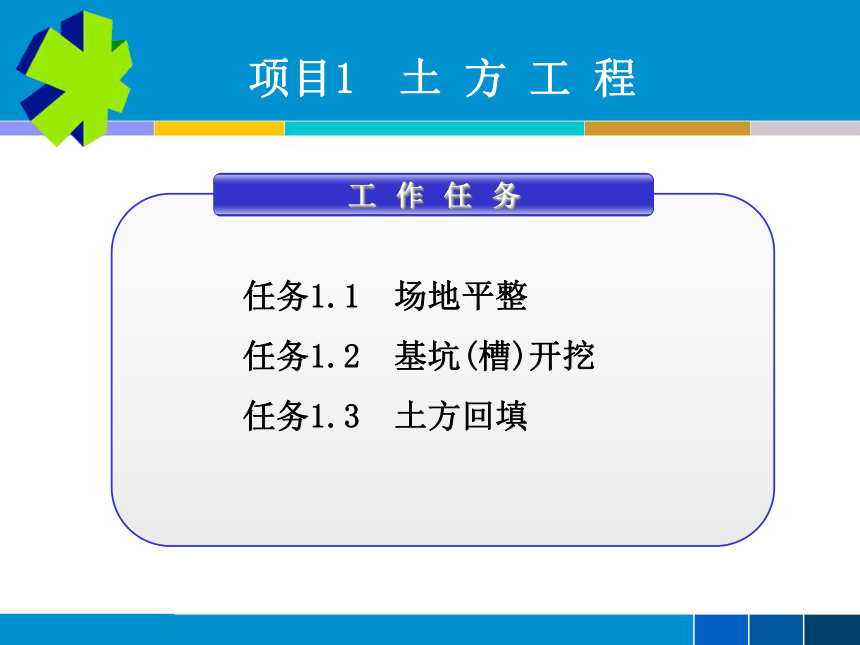

工 作 任 务
任务1.1 场地平整
任务1.2 基坑(槽)开挖
任务1.3 土方回填
项目1 土 方 工 程

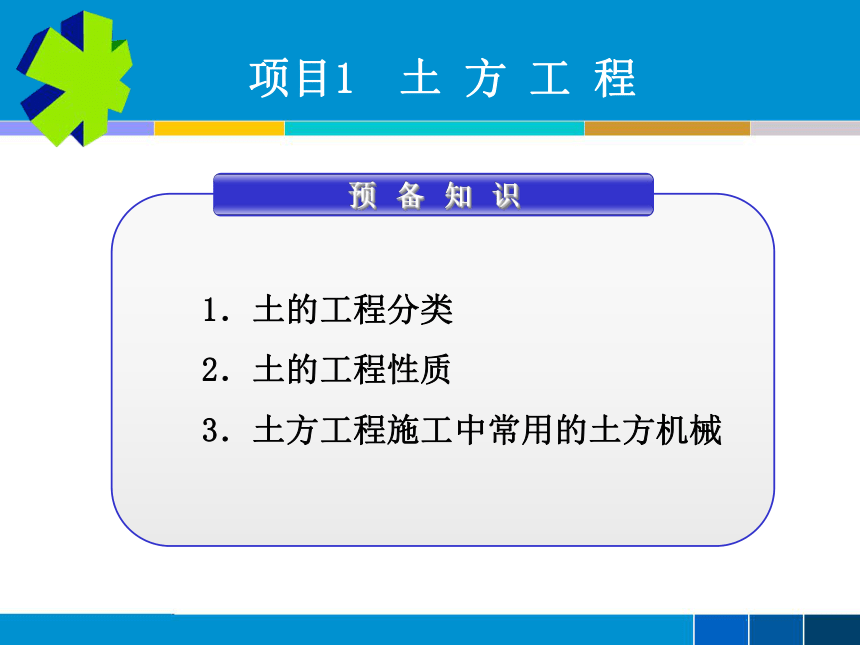

预 备 知 识
1．土的工程分类
2．土的工程性质
3．土方工程施工中常用的土方机械
预 备 知 识

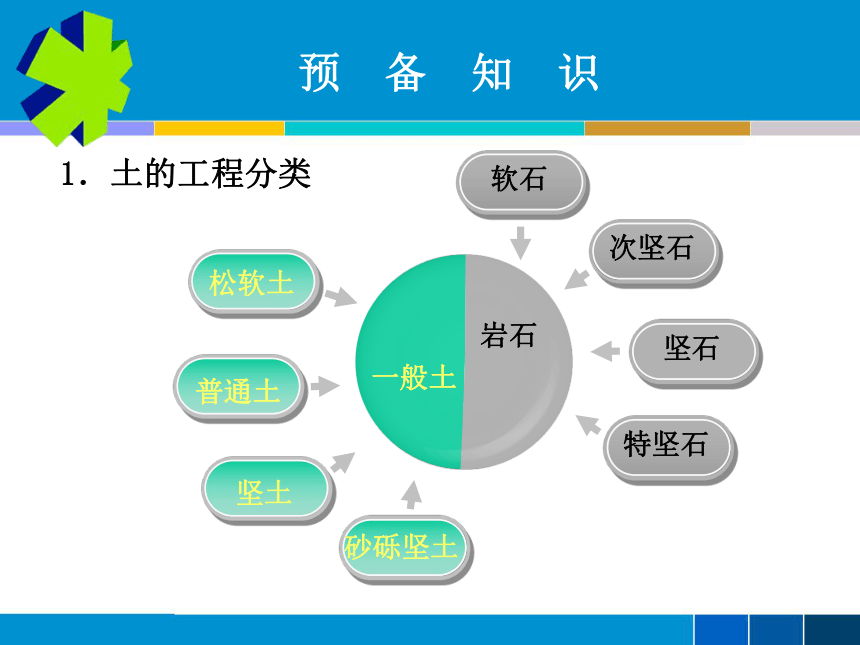

1．土的工程分类
一般土
岩石
松软土
软石
普通土
坚土
砂砾坚土
次坚石
坚石
特坚石
渗透性
密度
可松性
压缩性
含水量
预 备 知 识

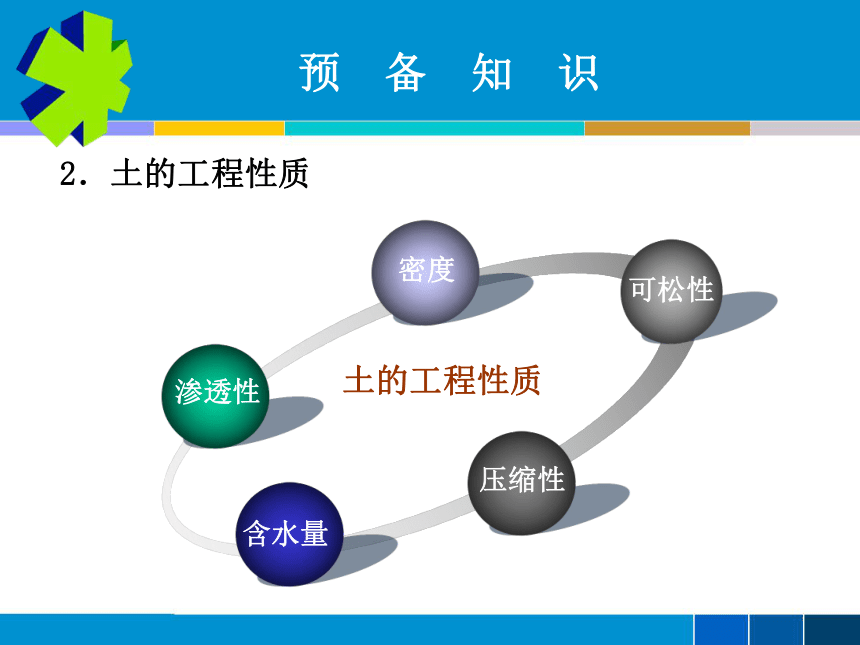

2．土的工程性质
土的工程性质
预 备 知 识
2．土的工程性质

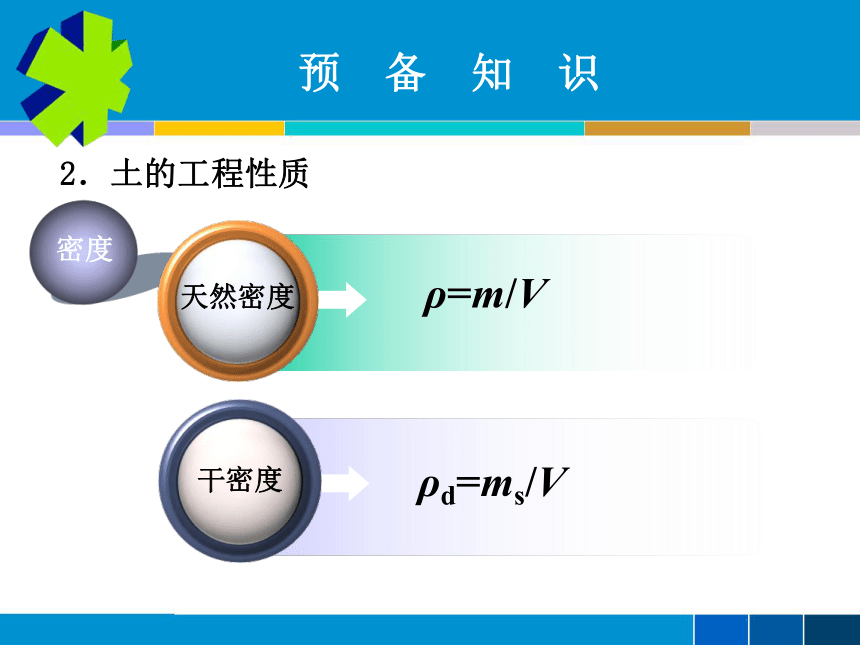

密度
天然密度
干密度
ρ=m/V
ρd=ms/V
预 备 知 识
2．土的工程性质

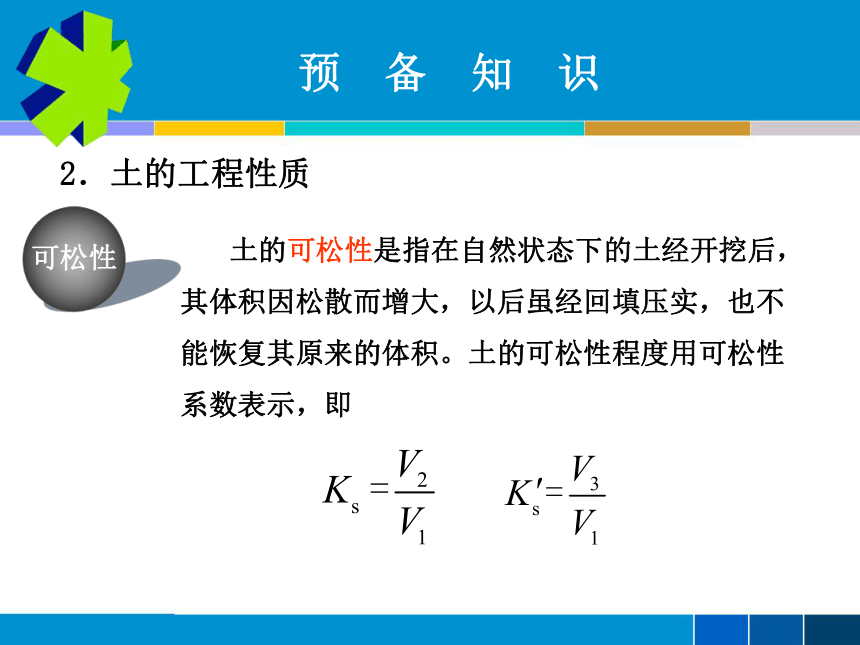

可松性
土的可松性是指在自然状态下的土经开挖后，其体积因松散而增大，以后虽经回填压实，也不能恢复其原来的体积。土的可松性程度用可松性系数表示，即
预 备 知 识
2．土的工程性质

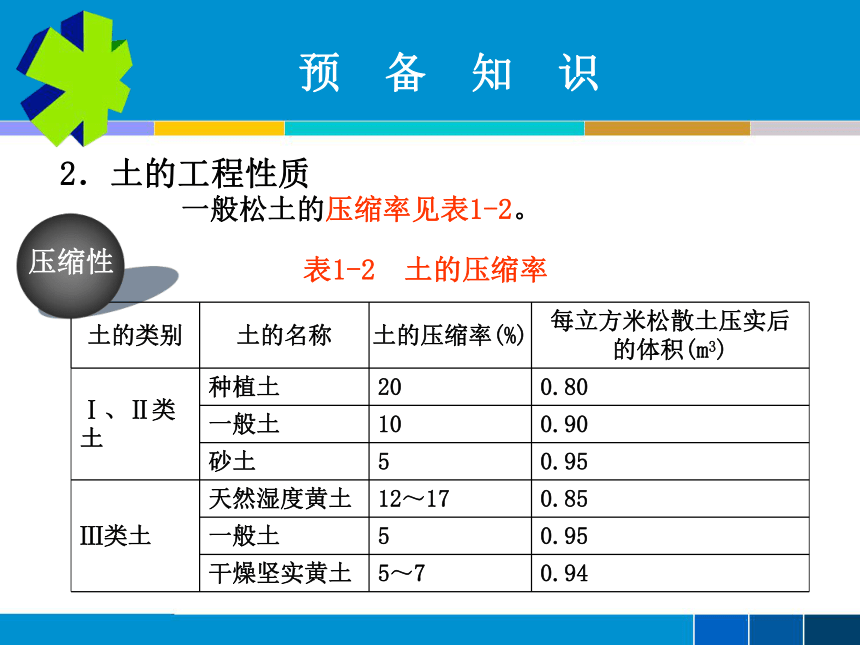

一般松土的压缩率见表1-2。
土的类别 土的名称 土的压缩率(%) 每立方米松散土压实后的体积(m3)
Ⅰ、Ⅱ类土 种植土 20 0.80
一般土 10 0.90
砂土 5 0.95
Ⅲ类土 天然湿度黄土 12～17 0.85
一般土 5 0.95
干燥坚实黄土 5～7 0.94
表1-2 土的压缩率
压缩性
预 备 知 识
2．土的工程性质
含水量

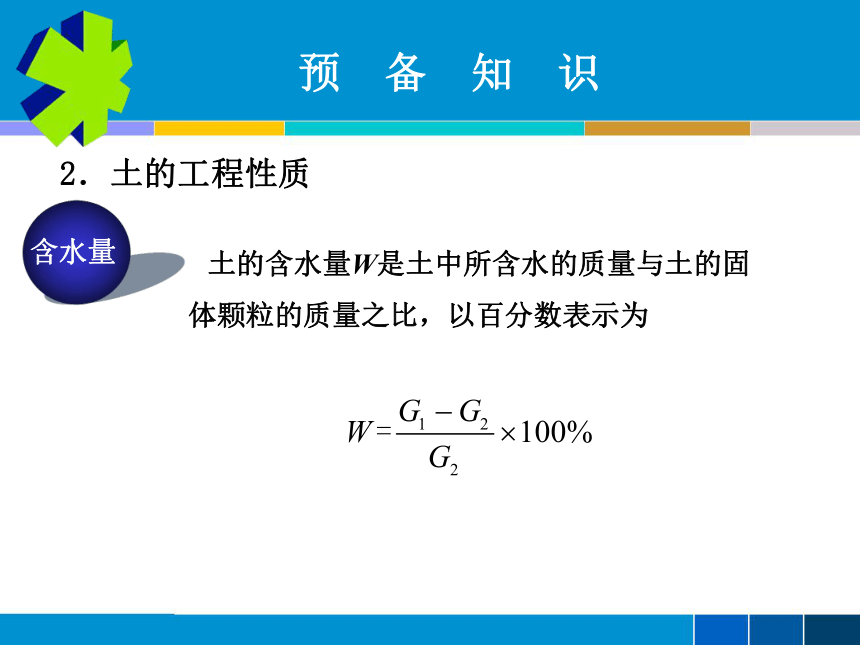

土的含水量W是土中所含水的质量与土的固体颗粒的质量之比，以百分数表示为
预 备 知 识
2．土的工程性质

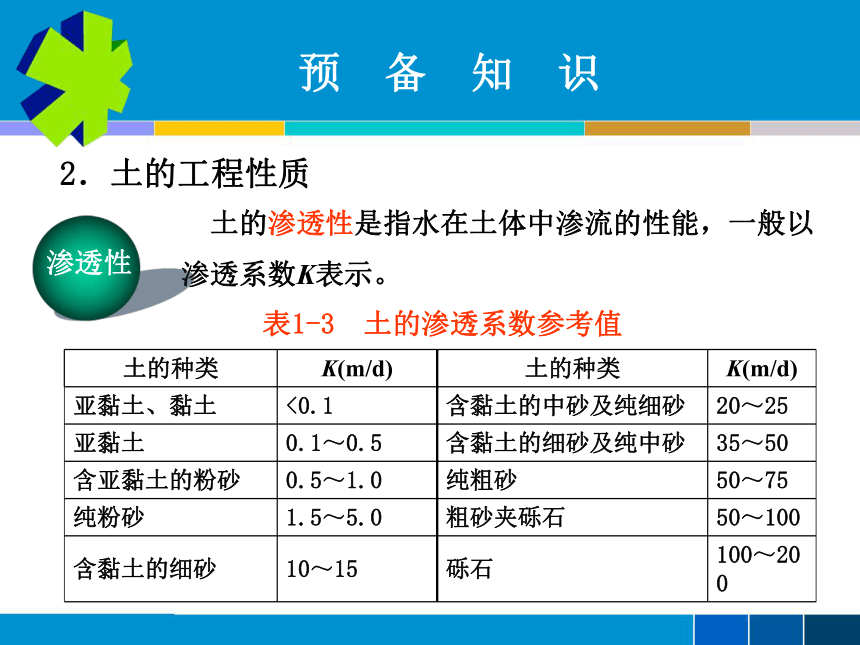

土的渗透性是指水在土体中渗流的性能，一般以渗透系数K表示。
渗透性
表1-3 土的渗透系数参考值
土的种类 K(m/d) 土的种类 K(m/d)
亚黏土、黏土 <0.1 含黏土的中砂及纯细砂 20～25
亚黏土 0.1～0.5 含黏土的细砂及纯中砂 35～50
含亚黏土的粉砂 0.5～1.0 纯粗砂 50～75
纯粉砂 1.5～5.0 粗砂夹砾石 50～100
含黏土的细砂 10～15 砾石 100～200
预 备 知 识

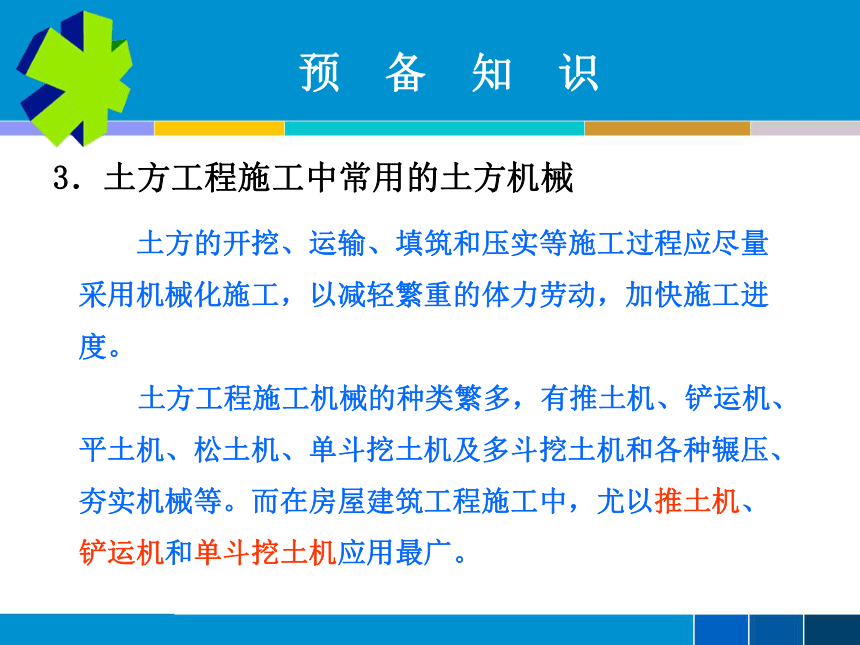

3．土方工程施工中常用的土方机械
土方的开挖、运输、填筑和压实等施工过程应尽量采用机械化施工，以减轻繁重的体力劳动，加快施工进度。
土方工程施工机械的种类繁多，有推土机、铲运机、平土机、松土机、单斗挖土机及多斗挖土机和各种辗压、夯实机械等。而在房屋建筑工程施工中，尤以推土机、铲运机和单斗挖土机应用最广。
预 备 知 识
3．土方工程施工中常用的土方机械
推土机施工
图1-1 推土机外形
预 备 知 识
3．土方工程施工中常用的土方机械
推土机施工
并列
推土
槽形
推土
多铲
集运
下坡
推土
推土方法
预 备 知 识
3．土方工程施工中常用的土方机械
铲运机施工
图1-2 自行式铲运机
预 备 知 识
3．土方工程施工中常用的土方机械
铲运机施工
图1-3 拖式铲运机
预 备 知 识
3．土方工程施工中常用的土方机械
铲运机施工
图1-4 铲运机运行路线
预 备 知 识
3．土方工程施工中常用的土方机械
单斗挖土机
图1-5 单斗挖土机
(1)、(5) 正铲挖土机(2)、(6) 反铲挖土机
(3) 拉铲挖土机
(4)、(5) 抓铲挖土机
预 备 知 识
3．土方工程施工中常用的土方机械
单斗挖土机
正铲挖土机
图1-6 正铲挖土机开挖方式示意图
(a) 后方装车
(b)、(c) 侧向装车
预 备 知 识
3．土方工程施工中常用的土方机械
单斗挖土机
反铲挖土机
图1-7 反铲挖土机开挖方式示意图
(a)沟端开挖
(b)沟侧开挖
1—反铲挖土机
2—自卸汽车
3—弃土堆
预 备 知 识
3．土方工程施工中常用的土方机械
单斗挖土机
拉铲挖土机
(a)侧弃土
(b)汽车运土
图1-8 拉铲挖土机开挖方式示意图
预 备 知 识
3．土方工程施工中常用的土方机械
单斗挖土机
抓铲挖土机
(a)侧弃土
(b)汽车运土
图1-9 抓铲挖土机
任务1.1 场 地 平 整
知 识 目 标
了解场地平整的定义、原则。
掌握场地设计标高的确定和调整。
掌握“零线”位置的确定方法。
掌握场地平整土方量的计算。
任务1.1 场 地 平 整
工 作 任 务
编制一个场地平整的施工方案。
任务1.1 场 地 平 整
施 工 流 程
1.1.1 准备工作
1.1.2 场地平整的土方量计算
1.1.3 土方平衡调配
任务1.1 场 地 平 整
1.1.1 准备工作
场地平整就是将天然地面改造成场地设计所要求的平地面。场地平整的基本原则是总挖方量等于总填方量，即场地内挖填平衡，场地内挖方工程量等于填方工程量。
任务1.1 场 地 平 整
1.1.2 场地平整的土方量计算
计算土方量汇总
划分方格网
计算零点位置
计算方格挖、填方量
边坡工程量计算
任务1.1 场 地 平 整
1.1.2 场地平整的土方量计算
划分方格网
依据已有地形图(一般用1/500的地形图)划分成边长相等的若干个方格网，尽量与测量的纵、横坐标网对应，方格网一般采用20m×20m～40m×40m，将相应的设计地面标高和自然地面标高分别注在方格点的右上角和右下角。
任务1.1 场 地 平 整
1.1.2 场地平整的土方量计算
计算零点位置
图1-10 零点位置计算
零点的位置可按下列公式计算
一点填方或挖方(三角形)
1
计算公式
图示
项目
序号
任务1.1 场 地 平 整
1.1.2 场地平整的土方量计算
计算方格挖、填方量
表1-4 常用方格网点计算
当bc=a时，
两点填方或挖方(梯形)
2
计算公式
图示
项目
序号
任务1.1 场 地 平 整
1.1.2 场地平整的土方量计算
计算方格挖、填方量
表1-4 常用方格网点计算
任务1.1 场 地 平 整
1.1.2 场地平整的土方量计算
计算方格挖、填方量
表1-4 常用方格网点计算
序号 项目 图示 计算公式
3 三点填方或挖方(五角形)
任务1.1 场 地 平 整
1.1.2 场地平整的土方量计算
计算方格挖、填方量
表1-4 常用方格网点计算
序号 项目 图示 计算公式
4 四点填方或挖方(正方形)
任务1.1 场 地 平 整
1.1.2 场地平整的土方量计算
边坡工程量计算
图1-12 边坡示意图
任务1.1 场 地 平 整
1.1.2 场地平整的土方量计算
边坡工程量计算
三角
棱锥体
三角
棱柱体
任务1.1 场 地 平 整
1.1.2 场地平整的土方量计算
计算土方量汇总
分别将挖方区(或填方区)所有方格计算的土方量和边坡土方量汇总，即得到该场地挖方和填方的总土方量。
任务1.1 场 地 平 整
1.1.3 土方平衡调配
土方工程施工前应进行挖、填方的平衡计算，综合考虑土方运距最短、运程合理和各个工程项目的合理施工程序等，做好土方平衡调配，减少重复挖运。
