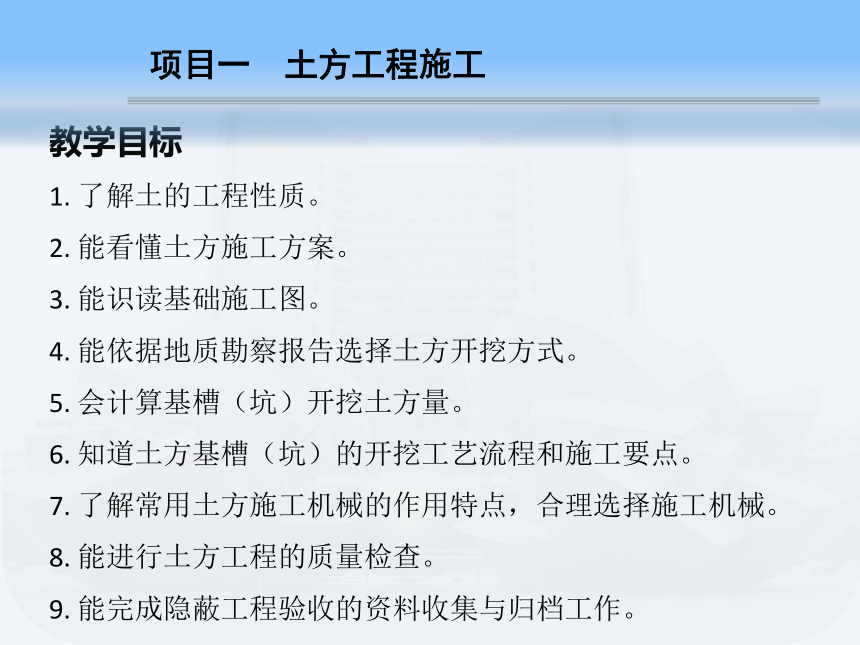

教学目标
1. 了解土的工程性质。
2. 能看懂土方施工方案。
3. 能识读基础施工图。
4. 能依据地质勘察报告选择土方开挖方式。
5. 会计算基槽（坑）开挖土方量。
6. 知道土方基槽（坑）的开挖工艺流程和施工要点。
7. 了解常用土方施工机械的作用特点，合理选择施工机械。
8. 能进行土方工程的质量检查。
9. 能完成隐蔽工程验收的资料收集与归档工作。

项目一 土方工程施工

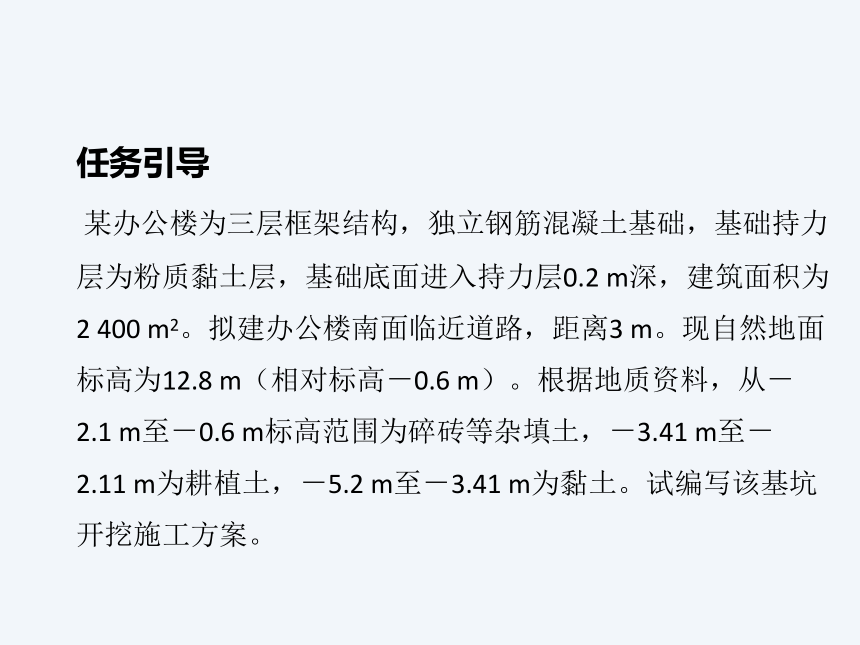

任务引导
某办公楼为三层框架结构，独立钢筋混凝土基础，基础持力层为粉质黏土层，基础底面进入持力层0.2 m深，建筑面积为2 400 m2。拟建办公楼南面临近道路，距离3 m。现自然地面标高为12.8 m（相对标高－0.6 m）。根据地质资料，从－2.1 m至－0.6 m标高范围为碎砖等杂填土，－3.41 m至－2.11 m为耕植土，－5.2 m至－3.41 m为黏土。试编写该基坑开挖施工方案。

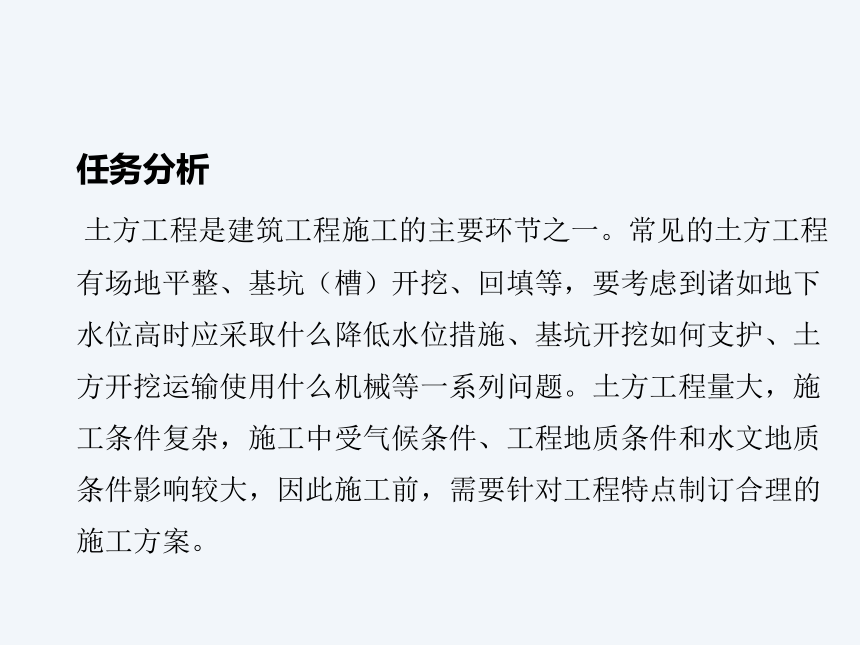

任务分析
土方工程是建筑工程施工的主要环节之一。常见的土方工程有场地平整、基坑（槽）开挖、回填等，要考虑到诸如地下水位高时应采取什么降低水位措施、基坑开挖如何支护、土方开挖运输使用什么机械等一系列问题。土方工程量大，施工条件复杂，施工中受气候条件、工程地质条件和水文地质条件影响较大，因此施工前，需要针对工程特点制订合理的施工方案。

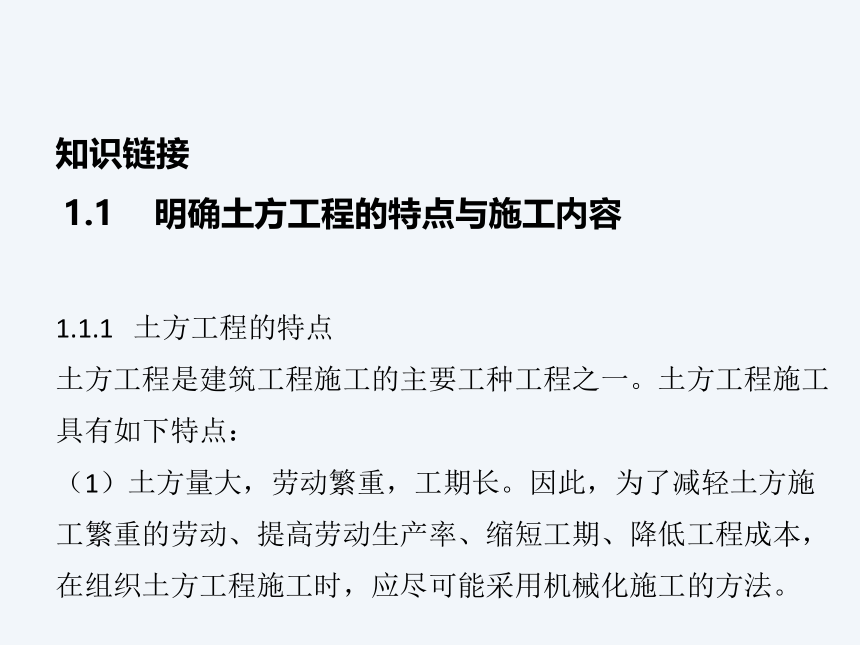

知识链接
1.1 明确土方工程的特点与施工内容
1.1.1 土方工程的特点
土方工程是建筑工程施工的主要工种工程之一。土方工程施工具有如下特点：
（1）土方量大，劳动繁重，工期长。因此，为了减轻土方施工繁重的劳动、提高劳动生产率、缩短工期、降低工程成本，在组织土方工程施工时，应尽可能采用机械化施工的方法。

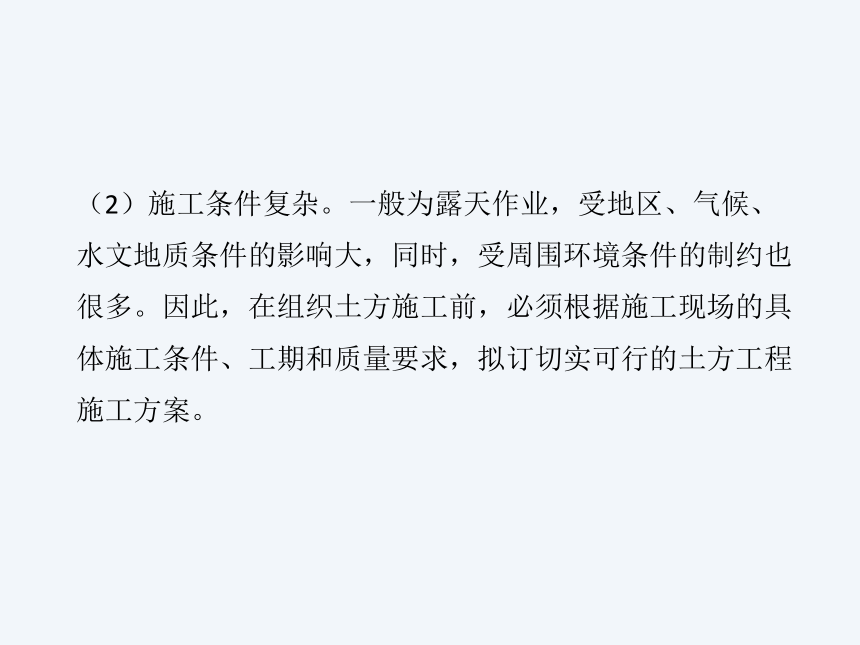

（2）施工条件复杂。一般为露天作业，受地区、气候、水文地质条件的影响大，同时，受周围环境条件的制约也很多。因此，在组织土方施工前，必须根据施工现场的具体施工条件、工期和质量要求，拟订切实可行的土方工程施工方案。

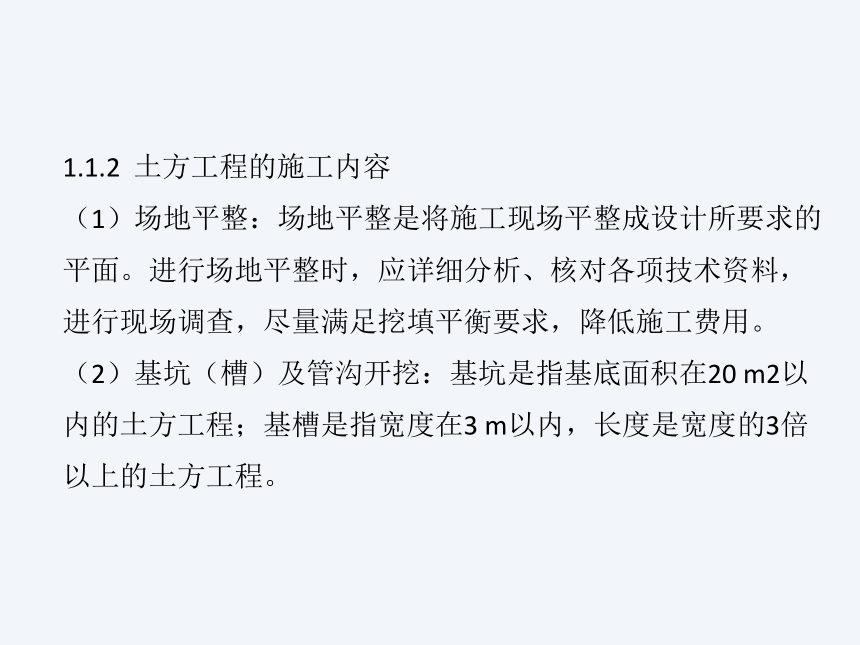

1.1.2 土方工程的施工内容
（1）场地平整：场地平整是将施工现场平整成设计所要求的平面。进行场地平整时，应详细分析、核对各项技术资料，进行现场调查，尽量满足挖填平衡要求，降低施工费用。
（2）基坑（槽）及管沟开挖：基坑是指基底面积在20 m2以内的土方工程；基槽是指宽度在3 m以内，长度是宽度的3倍以上的土方工程。

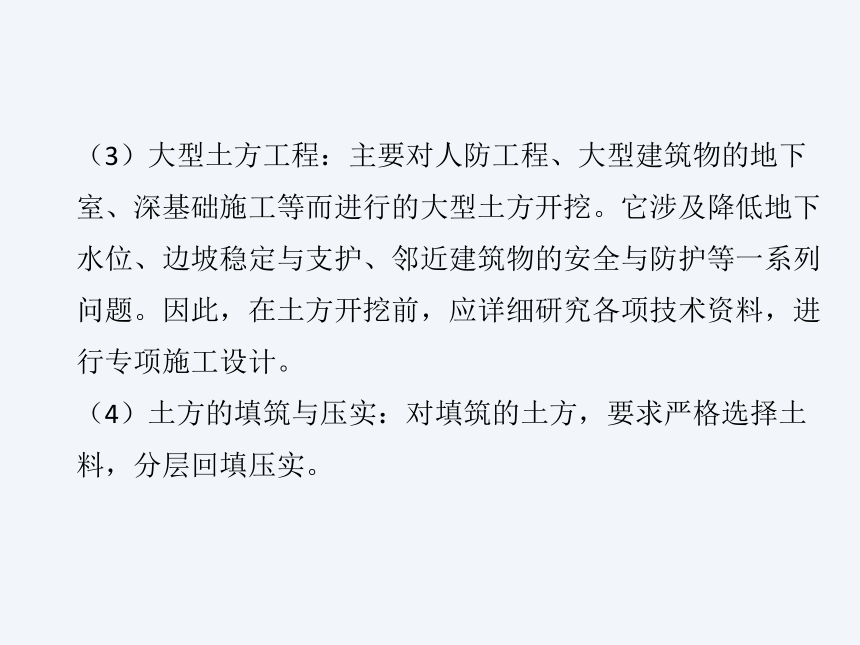

（3）大型土方工程：主要对人防工程、大型建筑物的地下室、深基础施工等而进行的大型土方开挖。它涉及降低地下水位、边坡稳定与支护、邻近建筑物的安全与防护等一系列问题。因此，在土方开挖前，应详细研究各项技术资料，进行专项施工设计。
（4）土方的填筑与压实：对填筑的土方，要求严格选择土料，分层回填压实。

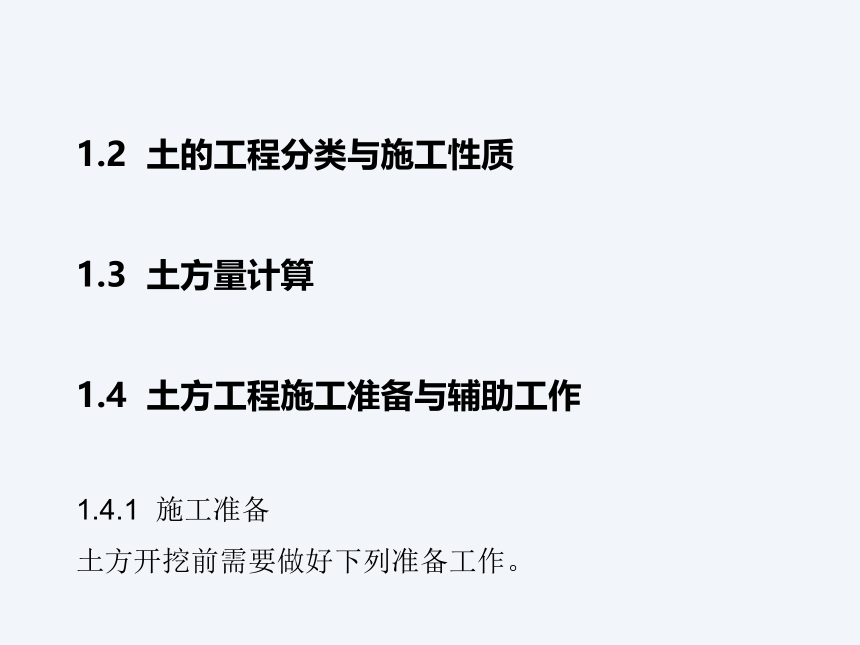

1.2 土的工程分类与施工性质
1.3 土方量计算
1.4 土方工程施工准备与辅助工作
1.4.1 施工准备
土方开挖前需要做好下列准备工作。

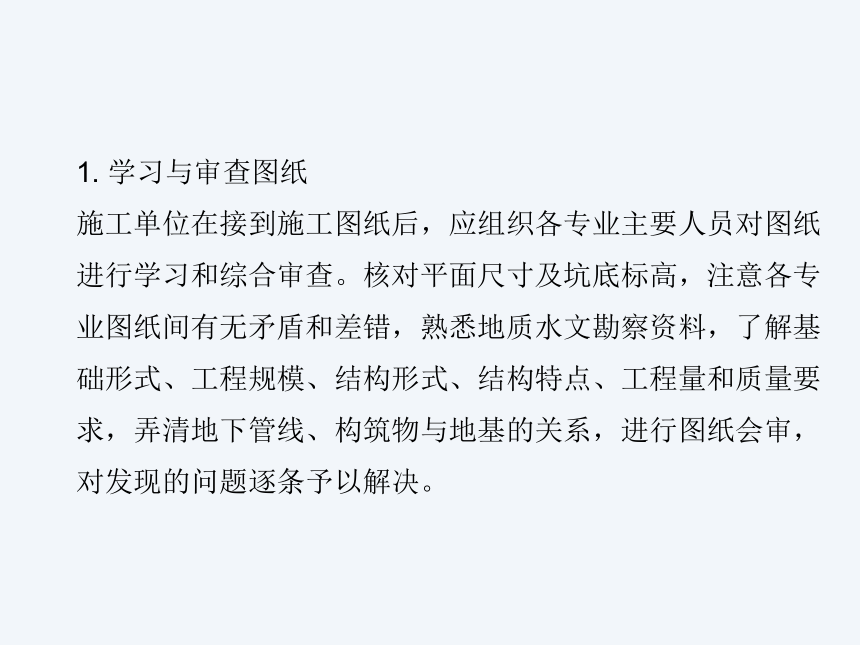

1. 学习与审查图纸
施工单位在接到施工图纸后，应组织各专业主要人员对图纸进行学习和综合审查。核对平面尺寸及坑底标高，注意各专业图纸间有无矛盾和差错，熟悉地质水文勘察资料，了解基础形式、工程规模、结构形式、结构特点、工程量和质量要求，弄清地下管线、构筑物与地基的关系，进行图纸会审，对发现的问题逐条予以解决。
2. 清理场地
清理场地包括拆除施工区域内的房屋、古墓，拆除或改建通信和电力设备、上下水道及其他建筑物，迁移树木，清除含有大量有机物的草皮、耕植土、河塘淤泥等。
3. 修筑临时设施与道路
施工现场所需临时设施主要包括生产性临时设施和生活性临时设施。生产性临时设施主要包括混凝土搅拌站、作业棚、建筑材料堆场及仓库等；生活性临时设施主要包括宿舍、食堂、办公室、厕所等。开工前还应修筑好施工现场内的临时道路，同时做好现场供水、供电、供气等设施。
1.5 土方机械化施工
对大量的土方工程一般均采用机械化施工，以减少繁重的体力劳动，提高劳动生产率，加快施工进度。
土方工程施工中，常用的土方开挖机械有推土机、铲运机、单斗挖土机等。施工时应会正确选择施工机械。
1.5.2 土方机械的选择
1. 土方机械选择的原则
（1）施工机械的选择应与施工内容相适应。
（2）土方施工机械的选择与工程实际情况相结合。
（3）主导施工机械确定后，要合理配备完成其他辅助施工过程的机械。
（4）选择土方施工机械要考虑其他施工方法，辅助土方机械化施工。
1.6 土方开挖
1.6.1 基坑（槽）土方开挖方式
基槽放线：根据房屋主轴线控制点，首先将外墙轴线的交点用木桩测设在地面上，并在桩顶钉上铁钉作为标志。房屋外墙轴线测定以后，再根据建筑物平面图，将内部开间所有轴线都一一测出。最后根据中心轴线用石灰在地面上撒出基槽开挖边线。同时在房屋四周设置龙门板（图1.27）或者在轴线延长线上设置轴线控制桩（又称引桩，见图1.28），以便
于基础施工时复核轴线位置。附近若有已建的建筑物，也可用经纬仪将轴线投测在建筑物的墙上。恢复轴线时，只要将经纬仪安置在某轴线一端的控制桩上，瞄准另一端的控制桩，该轴线即可恢复。
基坑开挖分两种情况：一是无支护结构基坑的放坡开挖，二是有支护结构基坑的开挖。
1.7 土方的填筑与压实
1.7.1 土料选择与填筑要求
为了保证填土工程的强度和稳定性的要求，必须正确选择土料和填筑方法。
填方土料应符合设计要求验收后方可填入。如设计无要求，一般按下述原则进行。
碎石类土、砂土（使用细、粉砂时应取得设计单位同意）和爆破石渣可用作表层以下的填料；含水量符合压实要求的黏性土，可用作各层填料；碎块草皮和有机质含量大于8%的土，仅用于无压实要求的填方。含有大量有机物的土，容易降解变形而降低承载能力；含水溶性硫酸盐大于5%的土，在地下水的作用下，硫酸盐会逐渐溶解消失，形成孔洞影响密实性；因此前述两种土以及淤泥和淤泥质土、冻土、膨胀土等均不应作为填土。
填土应分层进行，并尽量采用同类土填筑。如采用不同土填筑时，应将透水性较大的土层置于透水性较小的土层之下，不能将各种土混杂在一起使用，以免填方内形成水囊。
碎石类土或爆破石渣作填料时，其最大粒径不得超过每层铺土厚度的2/3，使用振动碾时，不得超过每层铺土厚度的3/4，铺填时，大块料不应集中，且不得填在分段接头或填方与山坡连接处。当填方位于倾斜的山坡上时，应将斜坡挖成阶梯状，以防填土横向移动。
回填基坑和管沟时，应从四周或两侧均匀地分层进行，以防基础和管道在土压力作用下产生偏移或变形。
1.8 土方工程冬季和雨季施工
1.9 土方工程的质量标准
