(共13张PPT)
定位轴线
项目四 建筑平面图的识读
任务4.2 认知定位轴线
目 录/CONTENTS
4.2.1
4.2.2
定位轴线的图示
4.2.3
定位轴线的编号
定位轴线的概念

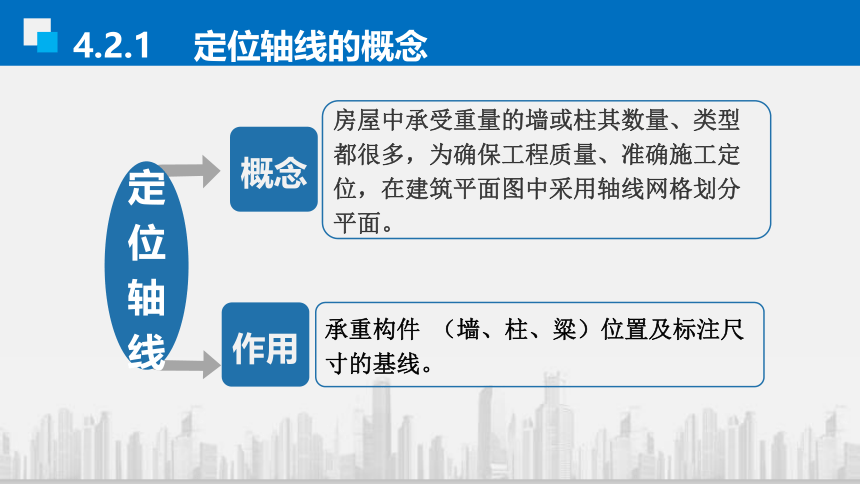

4.2.1 定位轴线的概念
房屋中承受重量的墙或柱其数量、类型都很多，为确保工程质量、准确施工定位，在建筑平面图中采用轴线网格划分平面。
概念
承重构件 （墙、柱、粱）位置及标注尺寸的基线。
作用
定位轴线

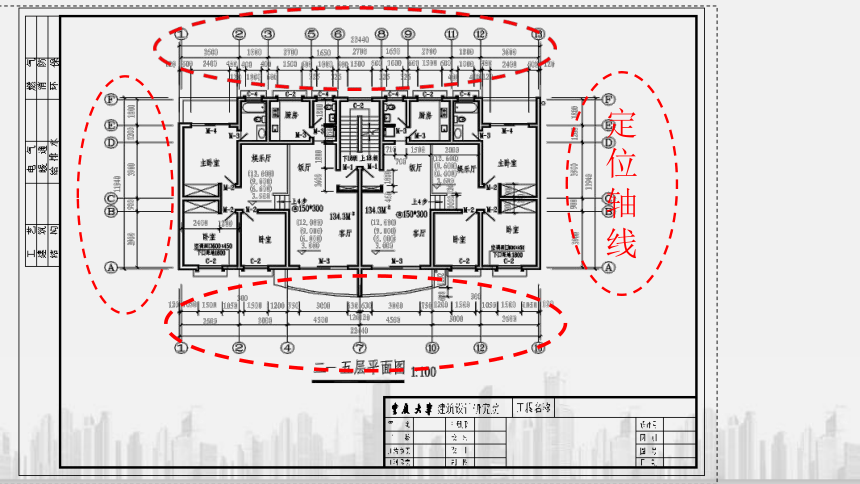

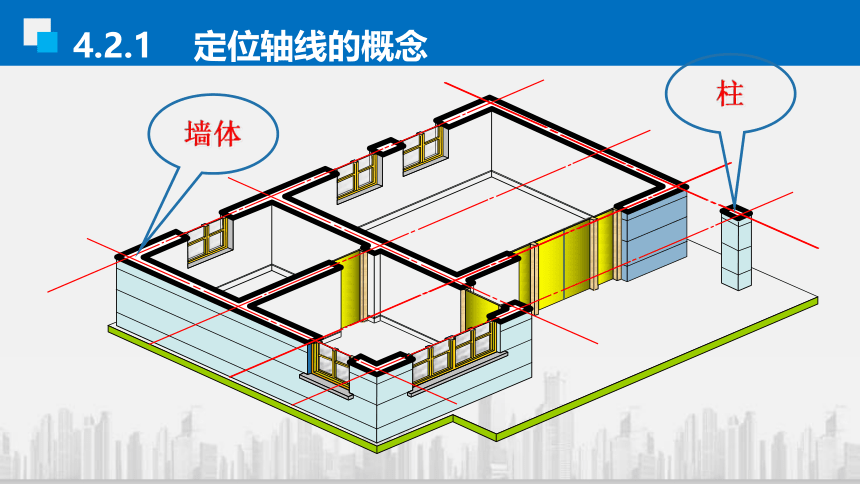

4.2.1 定位轴线的概念
墙体
柱

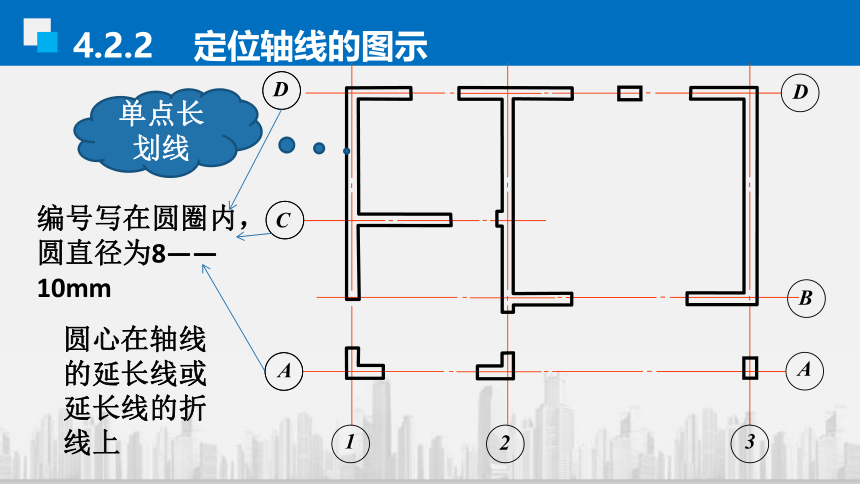

4.2.2 定位轴线的图示
C
D
A
A
D
B
1
2
3
单点长划线
圆心在轴线的延长线或延长线的折线上
编号写在圆圈内，圆直径为8——10mm
4.2.3 定位轴线的编号
横向
添加标题
纵向
平面定位轴线
应自下向上用拉丁字母编写 （ I、O、Z不得用于轴线编号，字母数字不够，可用AA、BA……或A1、B1等标注 ）
横向定位轴线的编号应从左至右用阿拉伯数字注写
I、O、Z
4.2.3 定位轴线的编号
C
1
2
3
A
A
D
D
B
横向定位轴线
纵向定位轴线
前
右
后
左
4.2.3 定位轴线的编号——附加定位轴线
分数形式表示，分子为附加轴线编号，分母为前一轴线编号。
C
D
A
A
D
B
1
2
3
1
0A
1
0A
1
B
1
B
1或A轴前的附加轴线分母为01或0A
4.2.1 定位轴线的编号——复杂形体
较复杂的平面图定位轴线采用分区编号，即分区号—该区编号
1-A
1-B
1-C
1-E
1
2
3
2-J
2-H
2-G
2-F
2-E
2-D
2-C
2-B
2-A
3-B
3-A
1-3
1-5
1-7
1-6
1-4
1-2
1-1
3-3
3-1
3-2
3-5
3-4
3-6
2-2
2-1
4.2.1 定位轴线的编号——圆形
圆形平面图编号
1
2
3
6
4
5
Ｂ
A
径向宜用阿拉伯数字从左下角开始，逆时针顺序编写；圆周轴线用大写拉丁字母自外向内顺序编写
4.2.3 定位轴线的编号——折形
折形平面图编号
感谢聆听
