项目四建筑平面图的识读
任务4.1 建筑平面图的形成
目录/CONTENTS
4.1.1
4.1.2
建筑平面图的命名
4.1.3
建筑平面图的图示内容
建筑平面图的形成
4.1.1 建筑平面图的形成
重庆大学区B制图教研室袁晓制作
~1200

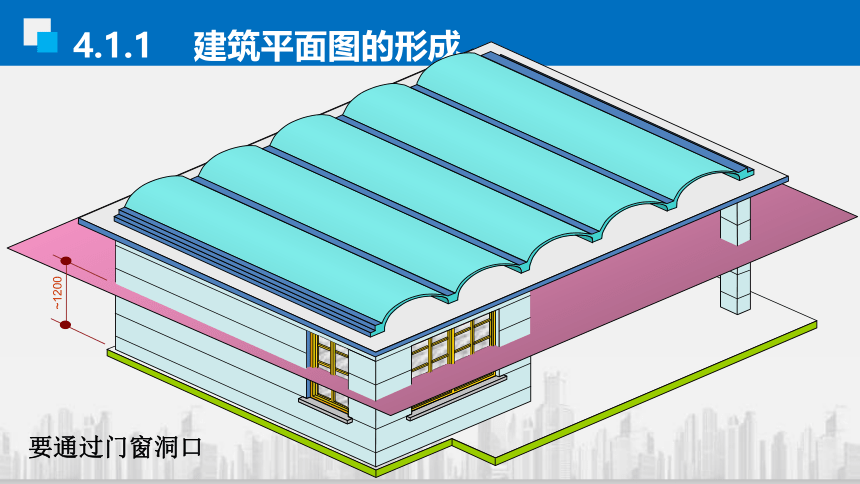

要通过门窗洞口
4.1.1 建筑平面图的形成
柱
窗
门

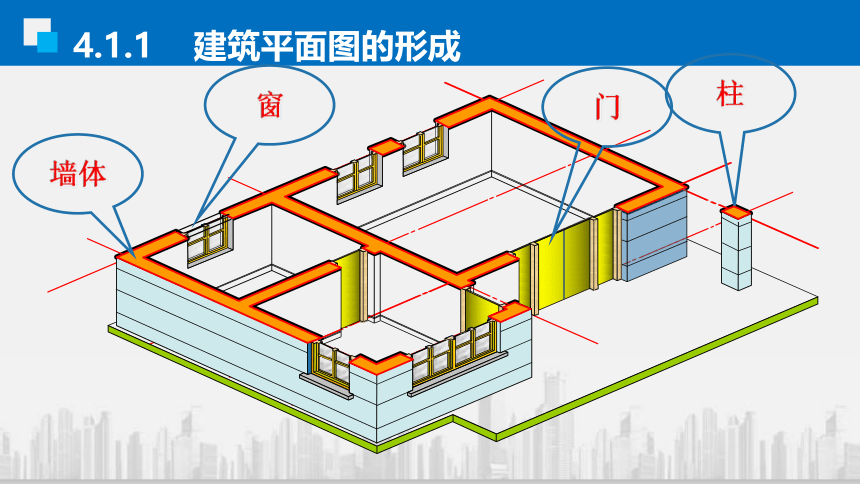

墙体
4.1.1 建筑平面图的形成

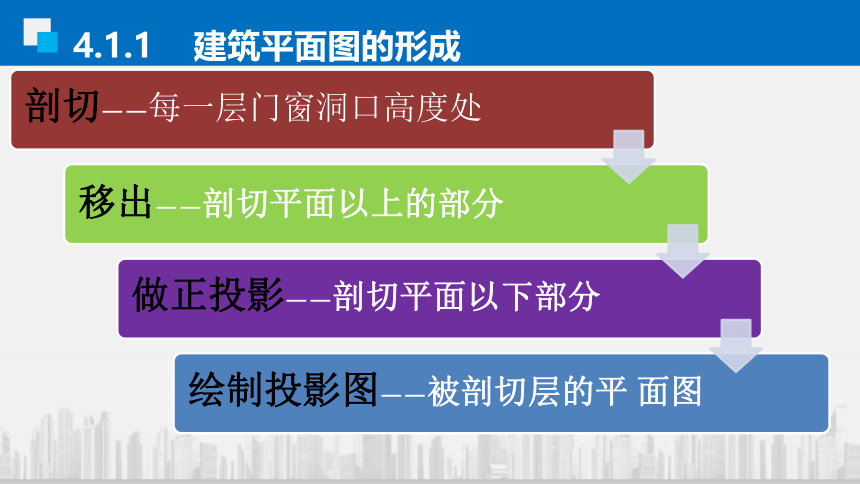

剖切——每一层门窗洞口高度处
移出——剖切平面以上的部分
做正投影——剖切平面以下部分
绘制投影图——被剖切层的平面图
4.1.1 建筑平面图的形成
4.1.2 建筑平面图的命名
按照楼层命名
一层平面图、二层平面图、顶层平面图等
中间各层如果相同时：标准层平面图

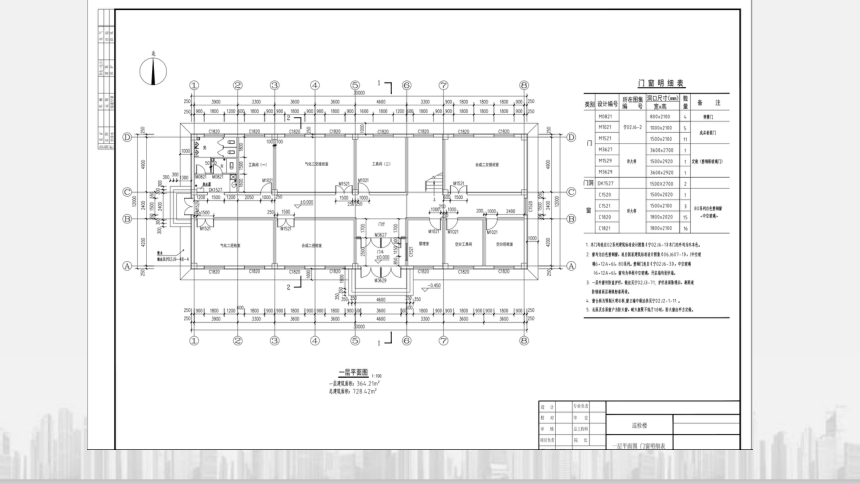

4.1.2 建筑平面图的命名
图名及比例
轴线及编号
柱
墙体
指北针
窗
门
尺寸标注
房间名称
剖切符合
标高
索引符合
屋顶坡度
雨水管
