(共12张PPT)

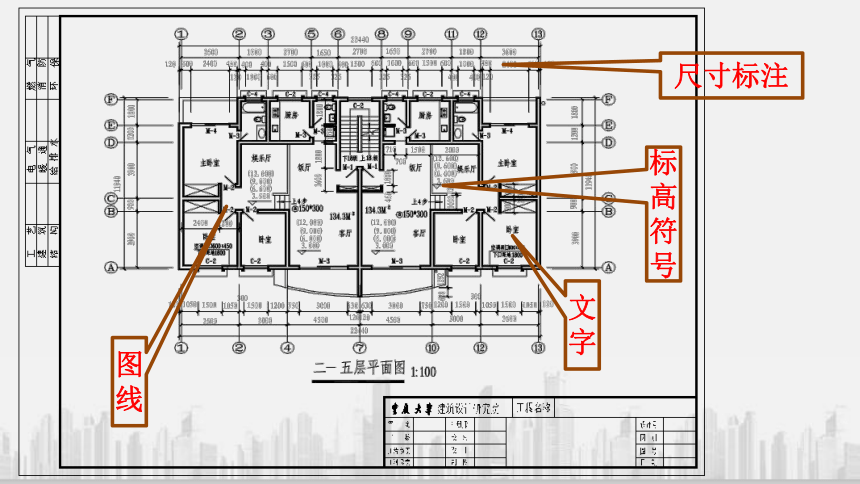

尺寸标注
图线
标高符号
文字
项目一 建筑初识
任务1.3 认知图例符号
目 录/CONTENTS
1.3.1
标 高
1.3.2
索引与详图符号
13.3
引 出 线
1.3.4
指 北 针

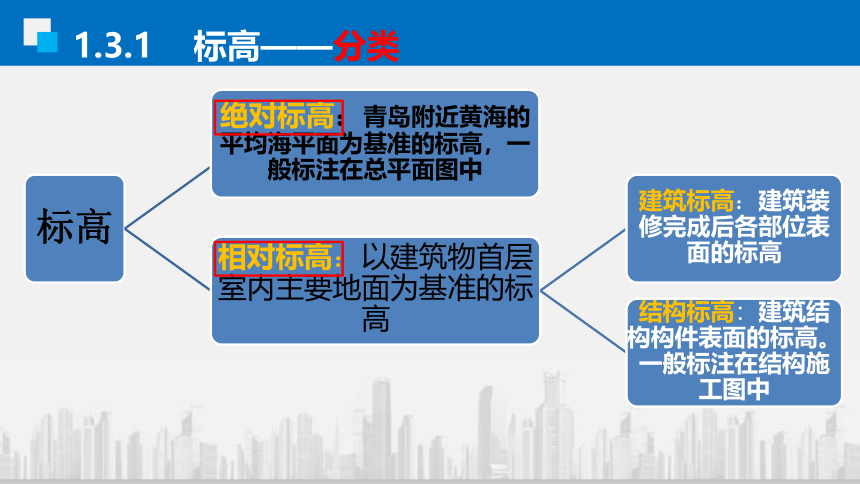

1.3.1 标高——分类
标高
绝对标高：青岛附近黄海的平均海平面为基准的标高，一般标注在总平面图中
相对标高：以建筑物首层室内主要地面为基准的标高
建筑标高：建筑装修完成后各部位表面的标高
结构标高：建筑结构构件表面的标高。一般标注在结构施工图中

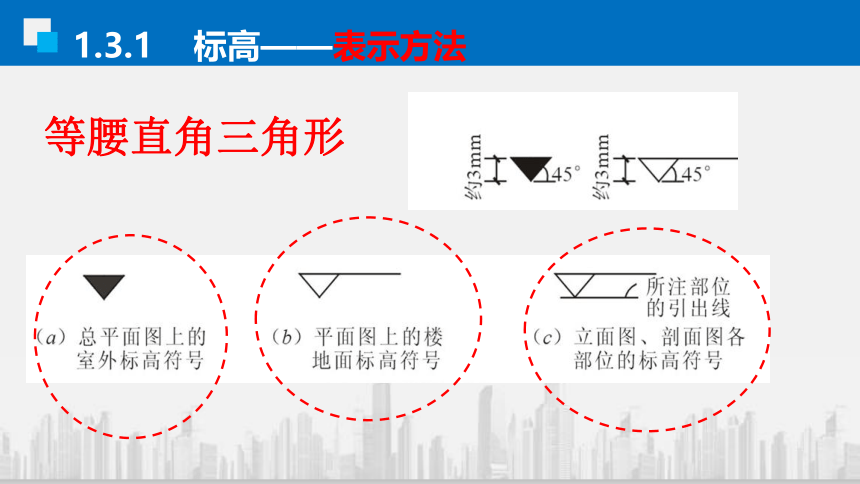

1.3.1 标高——表示方法
等腰直角三角形

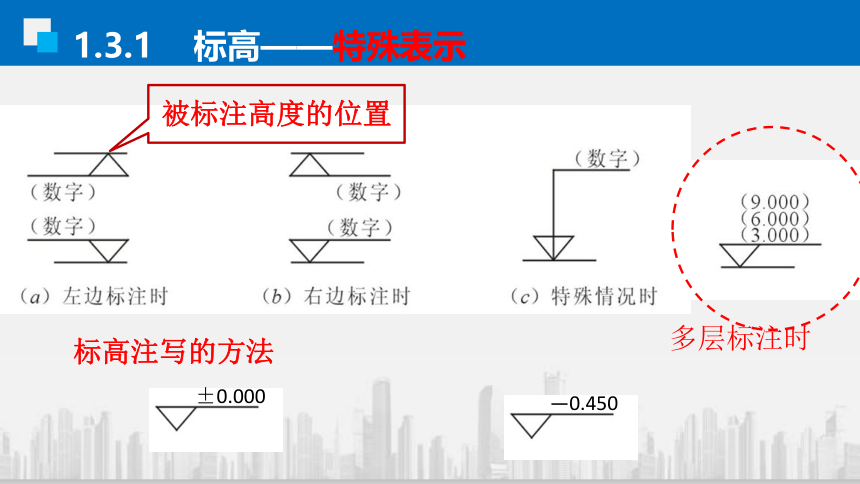

1.3.1 标高——特殊表示
标高注写的方法
多层标注时
被标注高度的位置
±0.000
—0.450
1.3.2 索引与详图符号——索引符合
索引符合：由直径为8——10mm的圆和水平直径构成，圆和水平直径均应以细实线绘制
1.3.2 索引与详图符号——详图符合
详图符合：圆圈直径为14mm的粗实线
1.3.3 引出线
引出线
共用引出线
1.3.3 引出线
共用引出线
竖向
横向
指北针表示建筑物、构筑物等的朝向,其形状宜如图所示，圆圈的直径宜为24 mm,用细实线绘制,指针尾部的宽度宜为3 mm,指针头部应注“北”或“N"
1.3.4 指北针
感谢聆听
