项目一 建筑初识
任务1.1 认知图框
目 录/CONTENTS
1.1.1
1.1.2
图 框
1.1.3
标题栏
1.1.4
会签栏

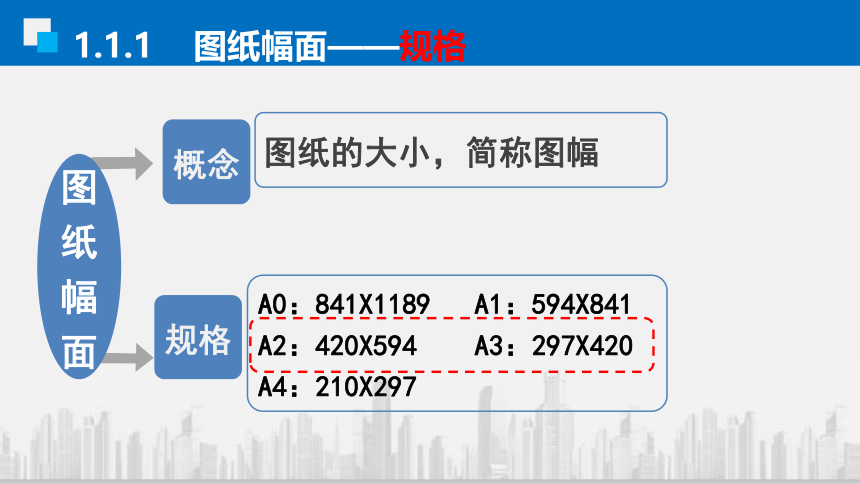

图纸幅面
图纸的大小，简称图幅
概念
A0：841X1189 A1：594X841
A2：420X594 A3：297X420
A4：210X297
规格
图纸幅面
1.1.1 图纸幅面——规格
A0
1189
841
A1
A2
A3
A4
594
420
297
210

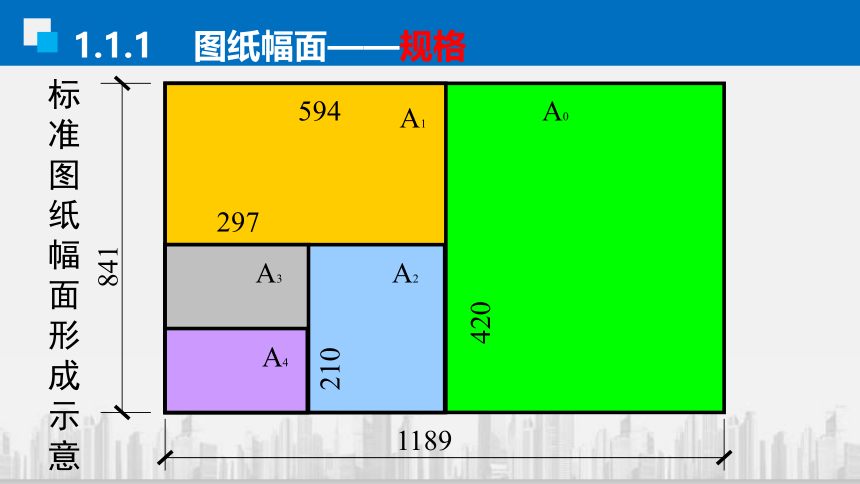

标准图纸幅面形成示意
1.1.1 图纸幅面——规格

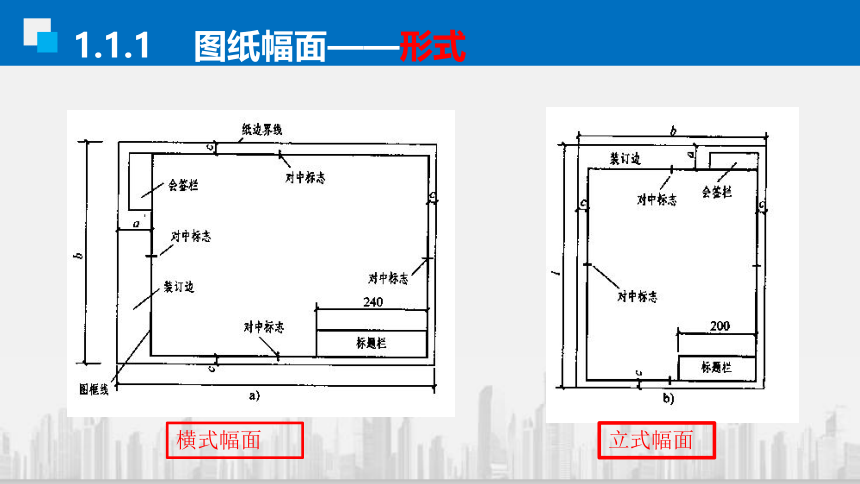

1.1.1 图纸幅面——形式
横式幅面
立式幅面
l
b
装
订
边
对中标志（0.35b）
对中标志
对中标志
对中标志
会签栏
标题栏
c
c
c
a
图框线
边框离图纸边缘的距离为a、
C

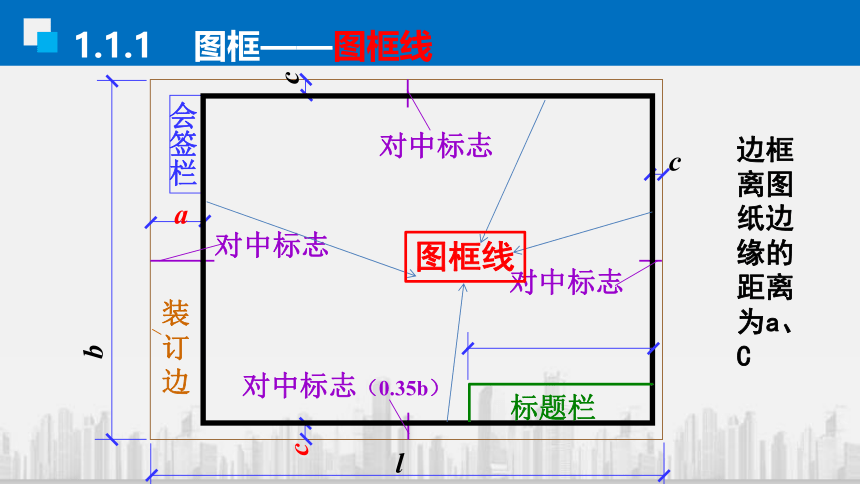

1.1.1 图框——图框线
a
5
10
c
210×297
297× 420
420× 594
594×841
841×1189
b×l
A4
A3
A2
A1
A0
幅面
代号
幅面尺寸
25
1.1.1 图框——尺寸
1.1.1 标题栏——位置
l
b
装
订
边
对中标志（0.35b）
对中标志
对中标志
对中标志
会签栏
c
c
c
a
图框线
标题栏：书写基本信息常放在图框内右下角
标 题 栏
1.1.1 标题栏——形式
工程图纸标题栏
学生作业标题栏
图名用10号字，其余均为5号字。
l
b
装
订
边
对中标志（0.35b）
对中标志
对中标志
对中标志
标题栏
c
c
c
a
图框线
会签栏：位于图框线外侧的左上角
1.1.4 会签栏——位置
会签 栏
1.1.4 会签栏——格式
会签栏格式
图框
会签栏
标题栏
感谢聆听
