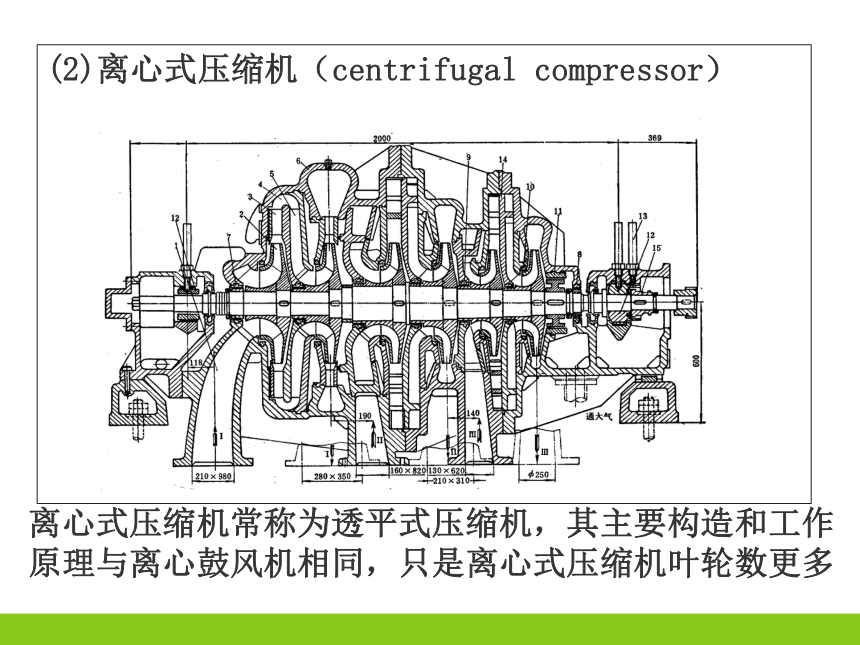

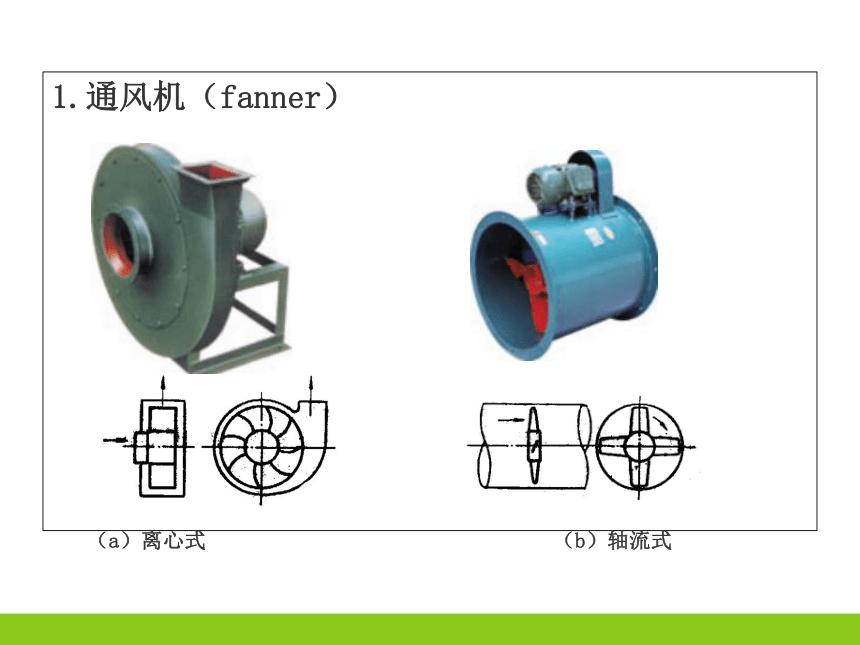

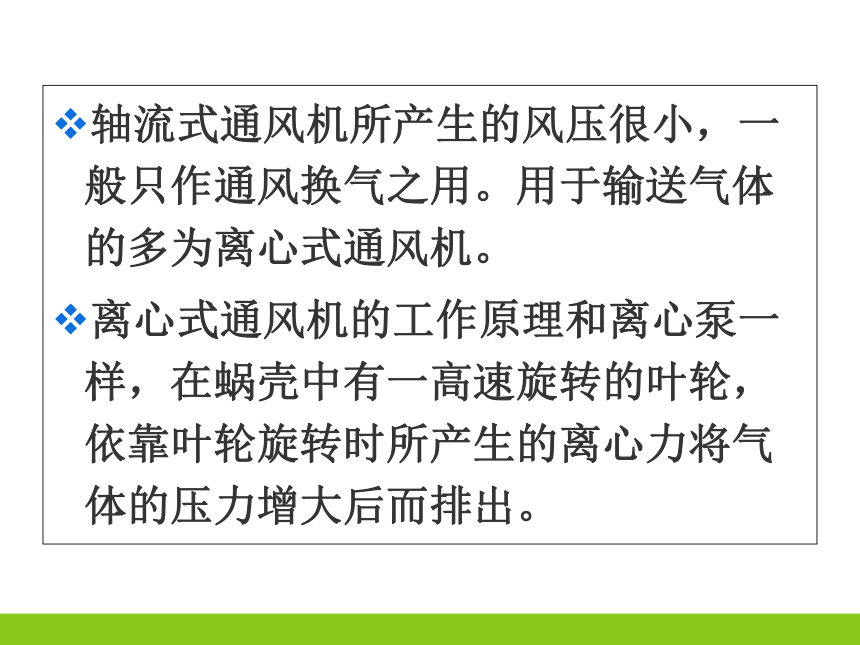

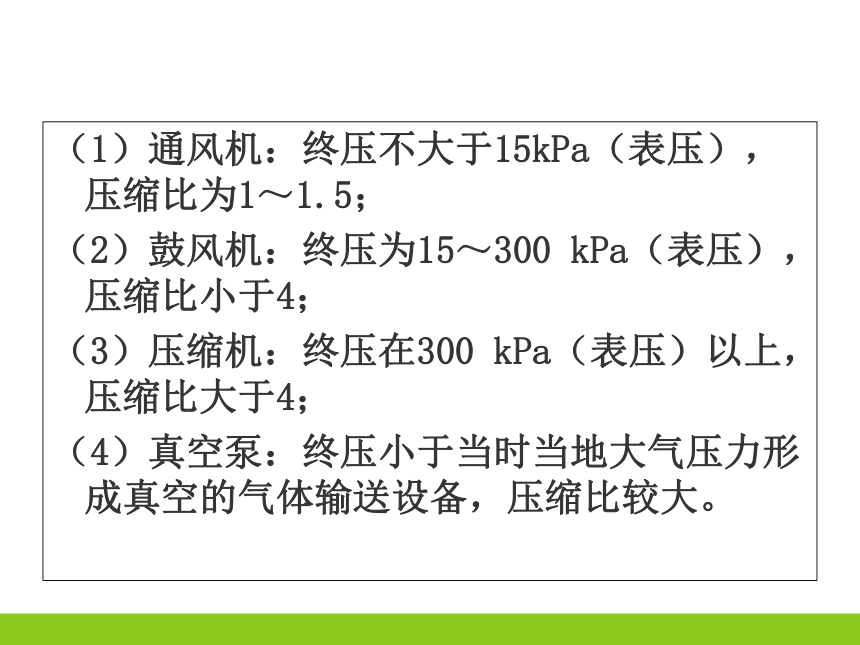

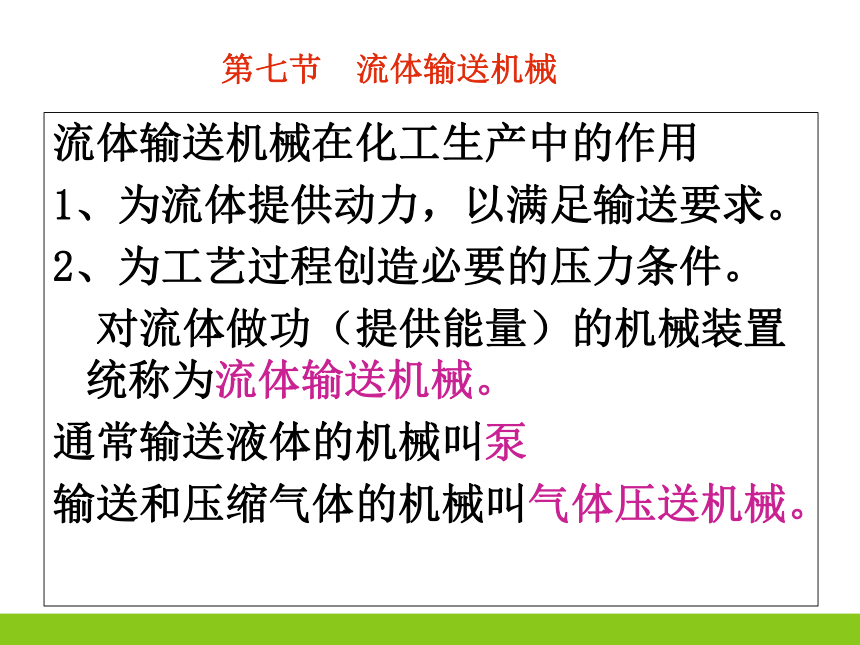

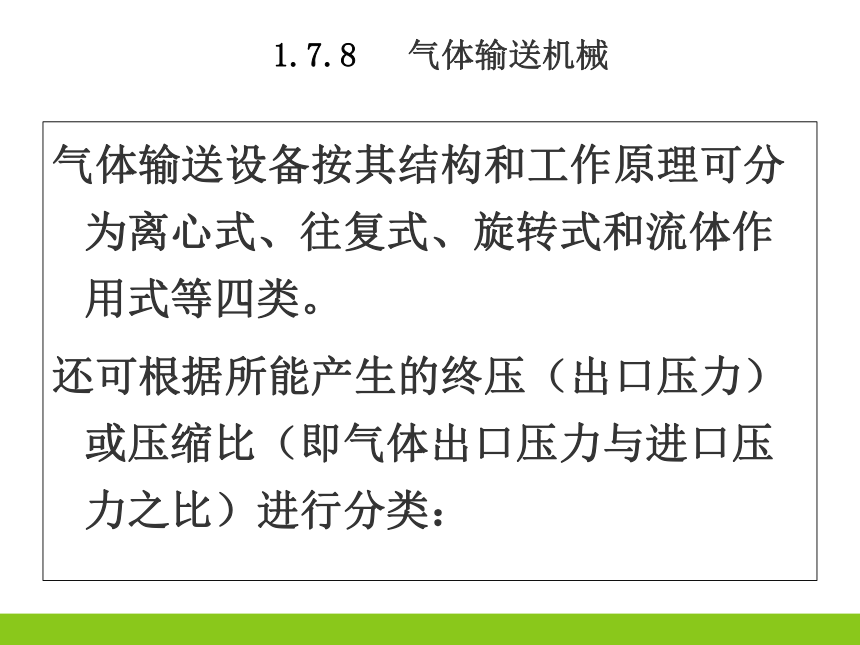

第七节 流体输送机械流体输送机械在化工生产中的作用1、为流体提供动力，以满足输送要求。2、为工艺过程创造必要的压力条件。对流体做功（提供能量）的机械装置统称为流体输送机械。通常输送液体的机械叫泵输送和压缩气体的机械叫气体压送机械。1.7.8气体输送机械气体输送设备按其结构和工作原理可分为离心式、往复式、旋转式和流体作用式等四类。还可根据所能产生的终压（出口压力）或压缩比（即气体出口压力与进口压力之比）进行分类：（1）通风机：终压不大于15kPa（表压），压缩比为1～1.5；（2）鼓风机：终压为15～300kPa（表压），压缩比小于4；（3）压缩机：终压在300kPa（表压）以上，压缩比大于4；（4）真空泵：终压小于当时当地大气压力形成真空的气体输送设备，压缩比较大。1.通风机（fanner）（a）离心式 　　 　　　 （b）轴流式轴流式通风机所产生的风压很小，一般只作通风换气之用。用于输送气体的多为离心式通风机。离心式通风机的工作原理和离心泵一样，在蜗壳中有一高速旋转的叶轮，依靠叶轮旋转时所产生的离心力将气体的压力增大后而排出。2.离心式鼓风机和压缩机(1)离心鼓风机（centrifugal blower）离心式鼓风机其主要构造和工作原理与离心通机机类似，离心鼓风机的送气量大，但所产生的风压仍不高(2)离心式压缩机（centrifugal compressor）离心式压缩机常称为透平式压缩机，其主要构造和工作原理与离心鼓风机相同，只是离心式压缩机叶轮数更多3.旋转式鼓风机与压缩机旋转式鼓风机（rotary blower）、旋转式压缩机（rotary compressor）与旋转泵相似，机壳中有一个或两个旋转的转子。旋转式设备的特点是：构造简单、紧凑、体积小、排气连续均匀，适用于所需压力不大，而流量较大的场合。(1)罗茨鼓风机（roots blower）罗茨鼓风机的工作原理与齿轮泵类似(2)液环式压缩机（liquidringcompressor）液环式压缩机又称纳氏泵，如图所示。它是由椭圆形外壳和圆形叶轮所组成。壳内充有适量液体，当叶轮转动时，液体在离心力作用下，沿椭圆形内壳形成一层液环。在液环内，椭圆形长轴两端显出两月牙空隙，供气体进入和排出。液环压缩机中被压缩的气体仅与叶轮接触，有液环与外壳隔开。因此，在输送有腐蚀性的气体时，只需叶轮材料抗腐蚀即可。例如，当用以压送氯气时，壳内充满浓硫酸；压送空气时，壳内充水即可。(3)活片式压缩机4.真空泵（vacuum pump）(1)水环式真空泵水环真空泵可作为鼓风机用，(2)喷射式真空泵（liquid-jet vacuum pump）在化工生产中，喷射泵常用于抽真空，故又称喷射式真空泵。喷射泵的工作流体可以为蒸汽，也可为水或其他流体。
