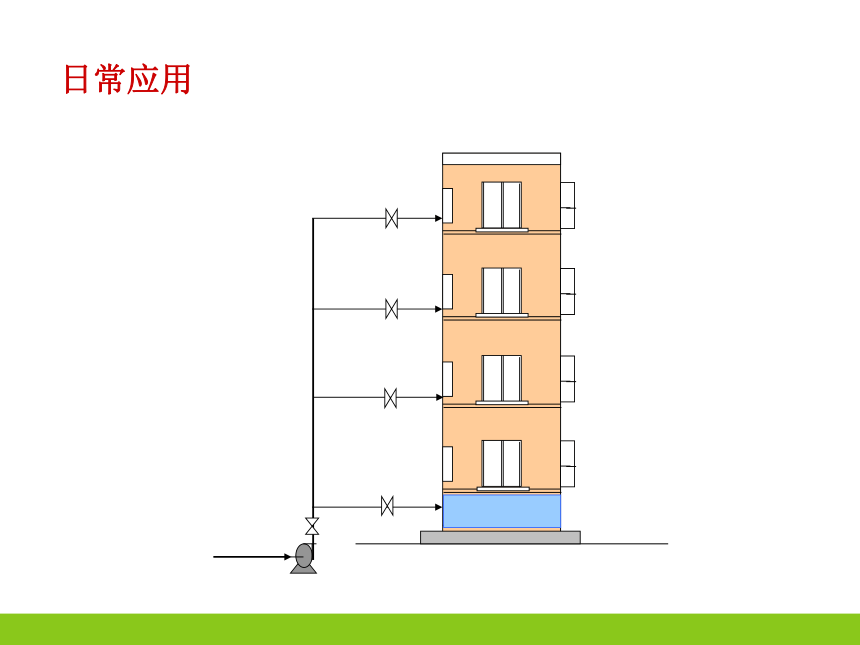

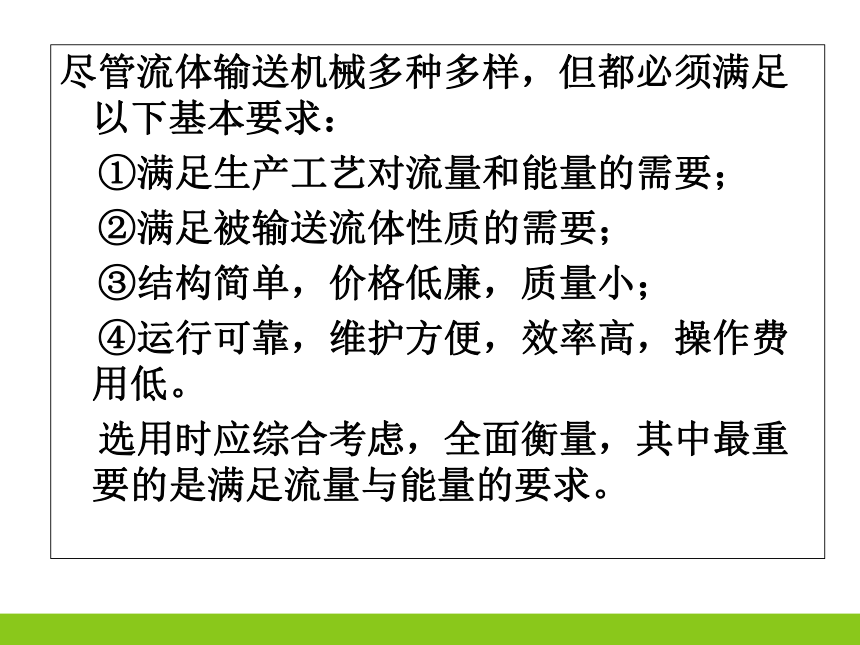

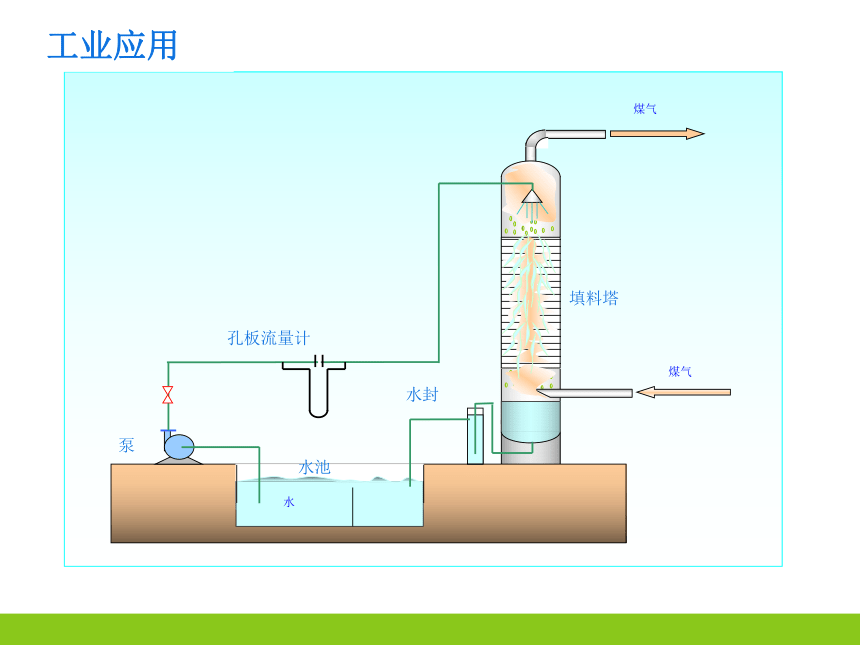

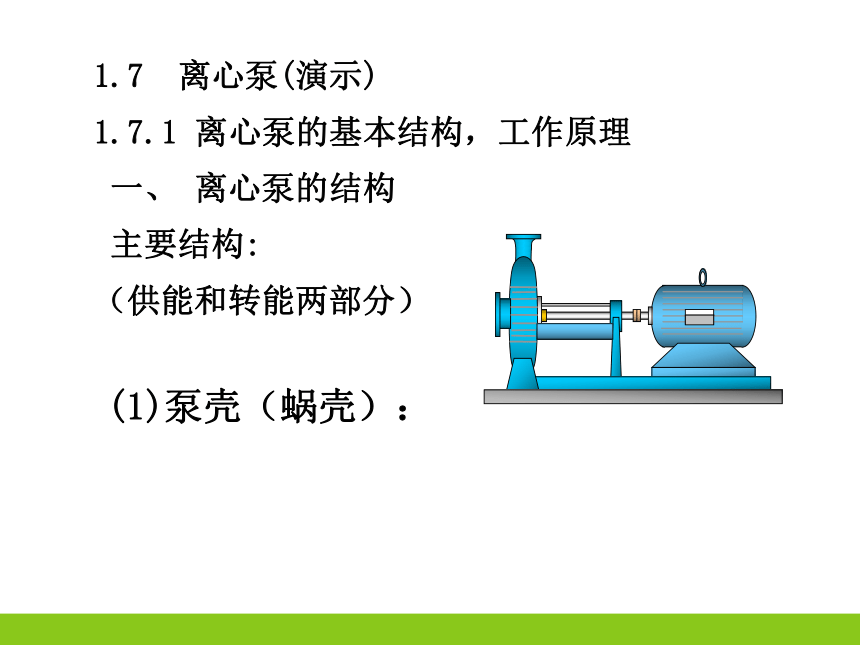

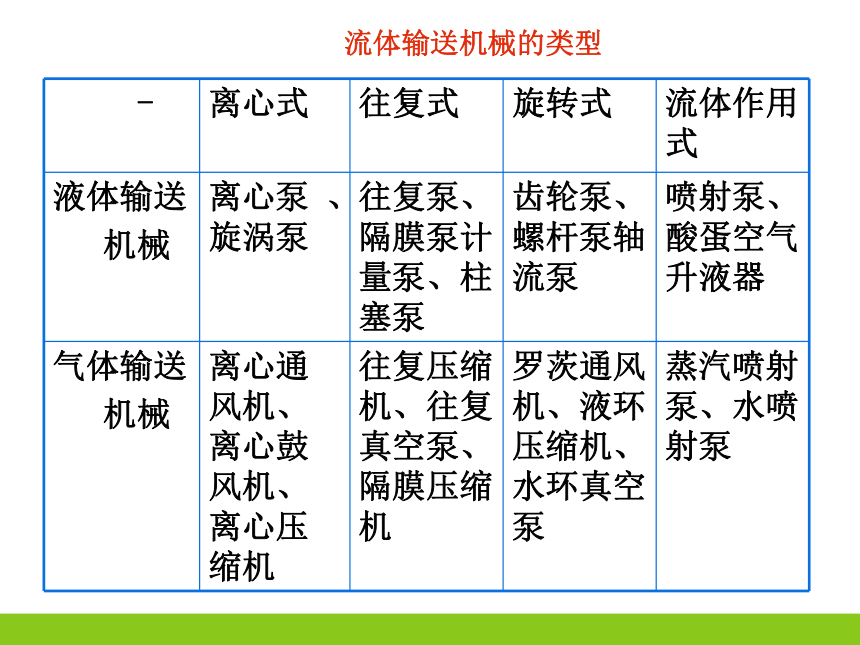

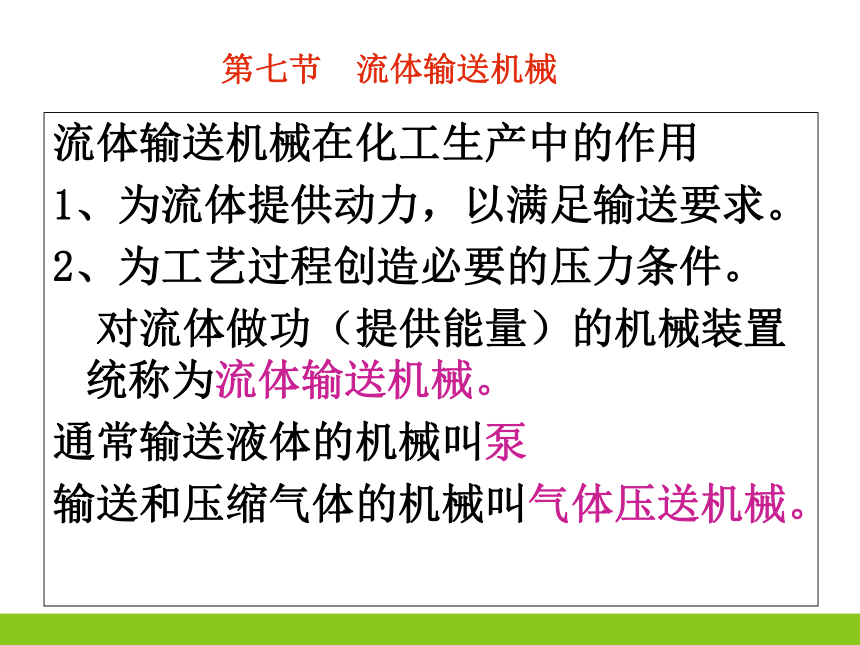

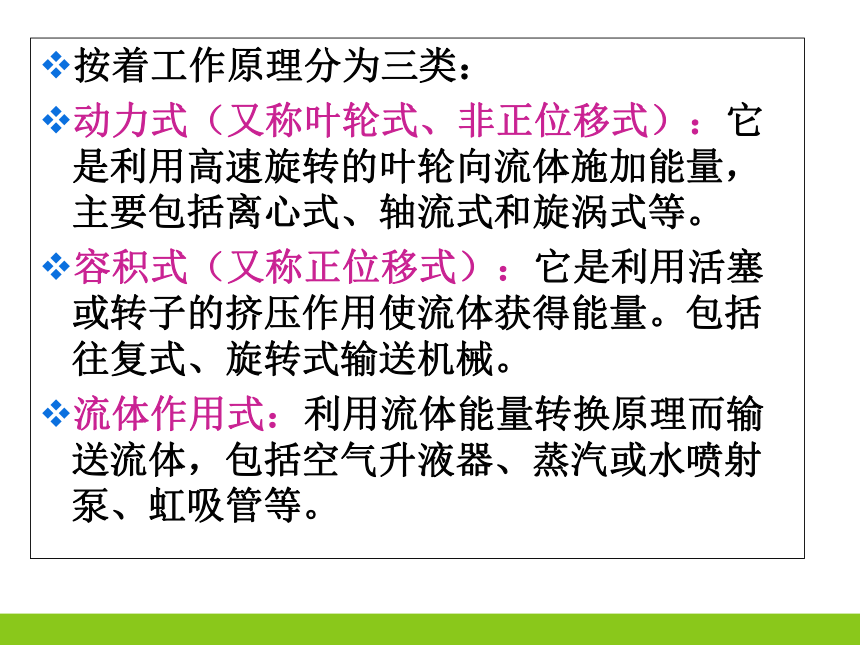

日常应用煤气煤气水孔板流量计泵水封填料塔水池工业应用第七节 流体输送机械流体输送机械在化工生产中的作用1、为流体提供动力，以满足输送要求。2、为工艺过程创造必要的压力条件。对流体做功（提供能量）的机械装置统称为流体输送机械。通常输送液体的机械叫泵输送和压缩气体的机械叫气体压送机械。按着工作原理分为三类：动力式（又称叶轮式、非正位移式）：它是利用高速旋转的叶轮向流体施加能量，主要包括离心式、轴流式和旋涡式等。容积式（又称正位移式）：它是利用活塞或转子的挤压作用使流体获得能量。包括往复式、旋转式输送机械。流体作用式：利用流体能量转换原理而输送流体，包括空气升液器、蒸汽或水喷射泵、虹吸管等。流体输送机械的类型-离心式往复式旋转式流体作用式液体输送机械离心泵 、旋涡泵往复泵、隔膜泵计量泵、柱塞泵齿轮泵、螺杆泵轴流泵喷射泵、酸蛋空气升液器气体输送机械离心通风机、离心鼓风机、离心压缩机往复压缩机、往复真空泵、隔膜压缩机罗茨通风机、液环压缩机、水环真空泵蒸汽喷射泵、水喷射泵尽管流体输送机械多种多样，但都必须满足以下基本要求：①满足生产工艺对流量和能量的需要；②满足被输送流体性质的需要；③结构简单，价格低廉，质量小；④运行可靠，维护方便，效率高，操作费用低。选用时应综合考虑，全面衡量，其中最重要的是满足流量与能量的要求。(1)泵壳（蜗壳）：1.7离心泵(演示)1.7.1离心泵的基本结构，工作原理一、离心泵的结构主要结构:（供能和转能两部分）作用：①汇集液体②转能装置为了减少了能量损失，常常在叶轮与泵壳之间安装一个固定不动的导轮，导轮也是一个转能装置。(2)叶轮：把原动机(电机)的机械能，传递给液体，提高液体的动能和静压能。叶轮形式：叶轮一般由6～12片后弯形叶片组成。后弯的目的:便于液体进入泵体与叶轮缝隙间的流道.叶轮的分类:按叶片两侧有无盖板:敞式、半闭式、闭式。(机械结构)敞式、半闭式、闭式敞开式叶轮半闭式叶轮闭式叶轮敞式和半闭式叶轮：流道不易堵塞，适用于输送含有固体颗粒的液体悬浮液，效率低。闭式叶轮：适用于输送清洁液体按吸液方式：单吸式、双吸式。单吸式：结构简单，液体从叶轮一侧被吸入。双吸式：吸液能力大，基本上消除轴向推力。(a)后盖板平衡孔单吸式双吸式单吸式与双吸式叶轮(3)轴封装置：离心泵工作时是泵轴旋转而泵壳不动，泵轴与泵壳之间的密封。作用：防止高压液体从泵壳内沿间隙漏出，或外界空气漏入泵内。常用的密封方式有两种，即填料函密封与机械密封。附属装置：底阀、滤网、调节阀、平衡孔(平衡管)、排气孔等。离心泵结构示意图(演示分解图)
