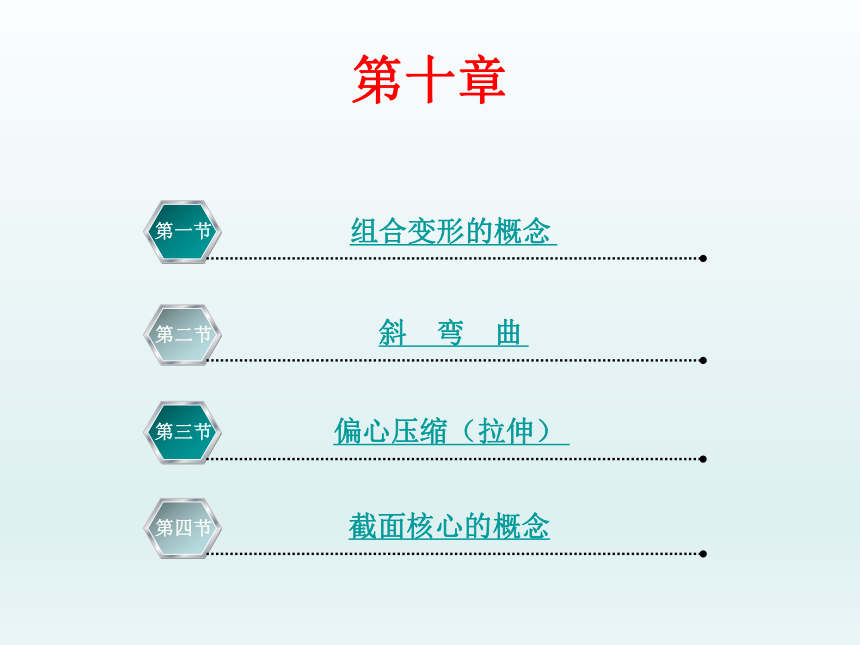

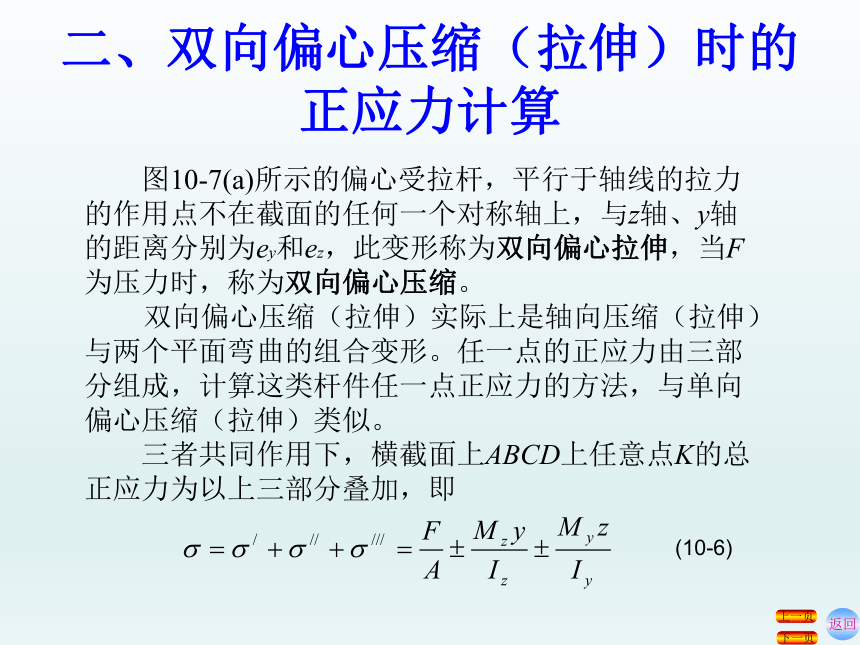

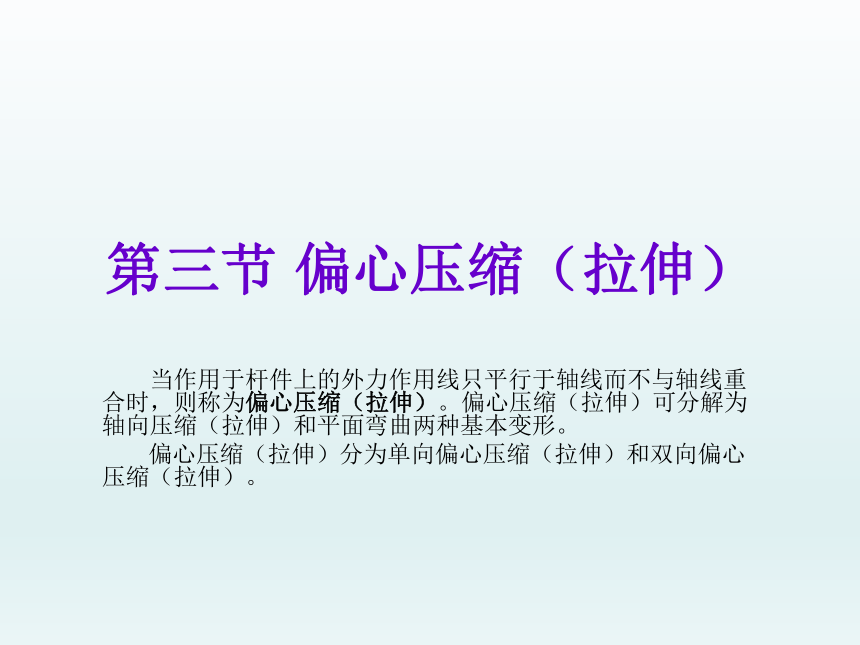

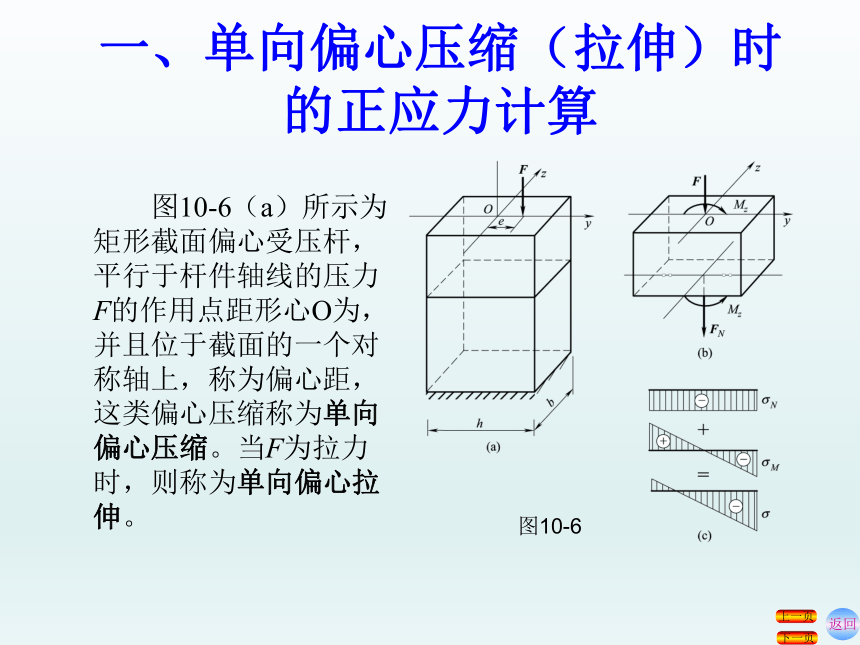

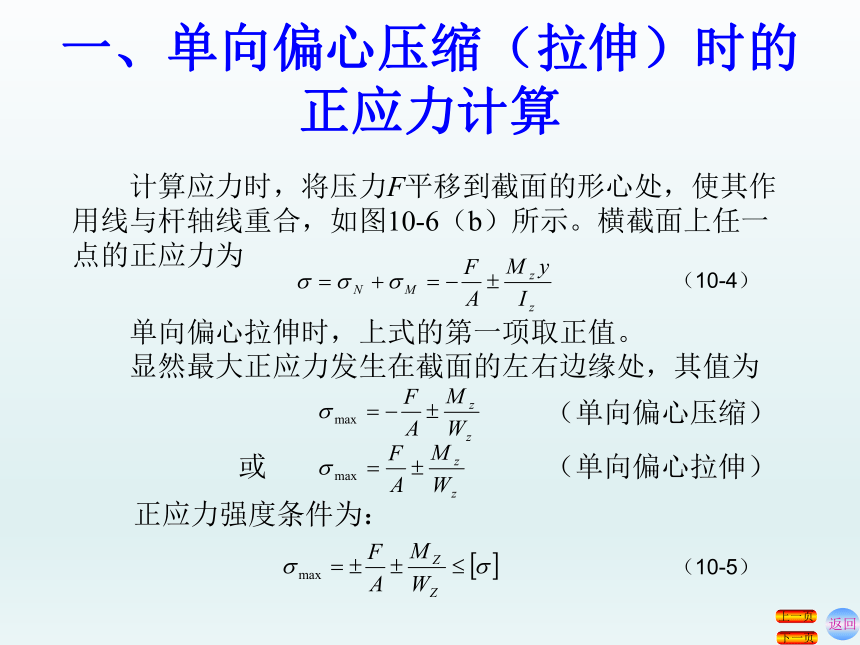

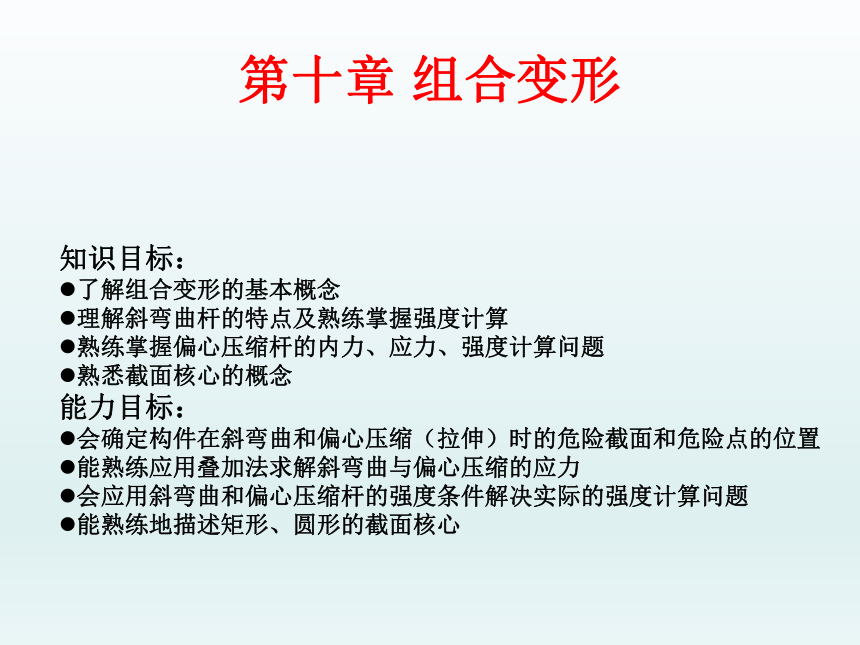

资源简介 (共13张PPT)第十章 组合变形知识目标:了解组合变形的基本概念理解斜弯曲杆的特点及熟练掌握强度计算熟练掌握偏心压缩杆的内力、应力、强度计算问题熟悉截面核心的概念能力目标:会确定构件在斜弯曲和偏心压缩(拉伸)时的危险截面和危险点的位置能熟练应用叠加法求解斜弯曲与偏心压缩的应力会应用斜弯曲和偏心压缩杆的强度条件解决实际的强度计算问题能熟练地描述矩形、圆形的截面核心第十章斜 弯 曲第二节组合变形的概念第一节偏心压缩(拉伸)第三节截面核心的概念第四节第三节 偏心压缩(拉伸) 当作用于杆件上的外力作用线只平行于轴线而不与轴线重合时,则称为偏心压缩(拉伸)。偏心压缩(拉伸)可分解为轴向压缩(拉伸)和平面弯曲两种基本变形。偏心压缩(拉伸)分为单向偏心压缩(拉伸)和双向偏心压缩(拉伸)。一、单向偏心压缩(拉伸)时的正应力计算返回下一页上一页 图10-6(a)所示为矩形截面偏心受压杆,平行于杆件轴线的压力F的作用点距形心O为,并且位于截面的一个对称轴上,称为偏心距,这类偏心压缩称为单向偏心压缩。当F为拉力时,则称为单向偏心拉伸。图10-6一、单向偏心压缩(拉伸)时的正应力计算返回下一页上一页正应力强度条件为:(10-5) 计算应力时,将压力F平移到截面的形心处,使其作用线与杆轴线重合,如图10-6(b)所示。横截面上任一点的正应力为 单向偏心拉伸时,上式的第一项取正值。 显然最大正应力发生在截面的左右边缘处,其值为(单向偏心压缩)(单向偏心拉伸)(10-4)或二、双向偏心压缩(拉伸)时的正应力计算返回下一页上一页 图10-7(a)所示的偏心受拉杆,平行于轴线的拉力的作用点不在截面的任何一个对称轴上,与z轴、y轴的距离分别为ey和ez,此变形称为双向偏心拉伸,当F为压力时,称为双向偏心压缩。 双向偏心压缩(拉伸)实际上是轴向压缩(拉伸)与两个平面弯曲的组合变形。任一点的正应力由三部分组成,计算这类杆件任一点正应力的方法,与单向偏心压缩(拉伸)类似。 三者共同作用下,横截面上ABCD上任意点K的总正应力为以上三部分叠加,即(10-6)二、双向偏心压缩(拉伸)时的正应力计算返回下一页上一页 式(10-6)也适用于双向偏心压缩。只是式中第一项为负。式中的第二项与第三项的正负,仍根据点的位置,由变形直接确定。对于矩形、工字形等具有两个对称轴的横截面,最大拉应力或最大压应力都发生在横截面的角点处,其值为:正应力强度条件为:(10-7)(双向偏心拉伸)(双向偏心压缩)或yyzzWMWMAF±±-=maxs二、双向偏心压缩(拉伸)时的正应力计算返回下一页上一页图 10-7二、双向偏心压缩(拉伸)时的正应力计算返回下一页上一页 【例10-3】单向偏心受压杆,横截面为矩形b×h,如图10-8(a)所示,力F的作用点位于横截面的y轴上。试求杆的横截面不出现拉应力的最大偏心距emax。图10-8二、双向偏心压缩(拉伸)时的正应力计算返回下一页上一页 解:将力F平移到截面的形心处并附加一力偶矩Mz=F·emax 。 FN单独作用下,横截面上各点的正应力 Mz单独作用下截面上z轴的左侧受拉,最大拉应力发生在截面的左边缘处,其值为 欲使横截面不出现拉应力,应使FN和Mz共同作用下横截面左边缘处的正应力等于零,即 解得 emax=h/6 ,即最大偏心距为h/6。第四节 截面核心的概念返回下一页上一页第四节 截面核心的概念 当荷载作用在截面形心周围的一个区域内时,杆件整个横截面上只产生压应力而不出现拉应力,这个荷载作用的区域就称为截面核心。常见的矩形、圆形和工字形截面核心如图10-9中阴影部分所示。图10-9本 章 小 结 :本章主要介绍了组合变形的基本概念、斜弯曲杆的特点及其强度计算、偏心压缩杆的应力和强度计算问题,最后还介绍了截面核心的概念。1.杆件发生组合变形时进行强度计算的步骤:(1)将所作用的荷载分解或简化为几个只引起一种基本变形的荷载分量;(2)分别计算各个荷载分量所引起的应力;(3)根据叠加原理,将所求得的应力相应叠加,即得到原来荷载共同作用下构件所产生的应力;(4)判断危险点的位置,建立强度条件;(5)必要时,对危险点处单元体的应力状态进行分析,选择适当的强度理论,进行强度计算。2.梁弯曲后的挠曲线不再位于梁的纵向对称面内,这类弯曲称为斜弯曲。斜弯曲是两个平面弯曲的组合。3.偏心压缩(拉伸)分为单向偏心压缩(拉伸)和双向偏心压缩(拉伸)。4.杆件发生组合变形时应力计算的思路为“先分后合”。5.当荷载作用在截面形心周围的一个区域内时,杆件整个横截面上只产生压应力而不出现拉应力,这个荷载作用的区域就称为截面核心。 展开更多...... 收起↑ 资源预览
