(共12张PPT)

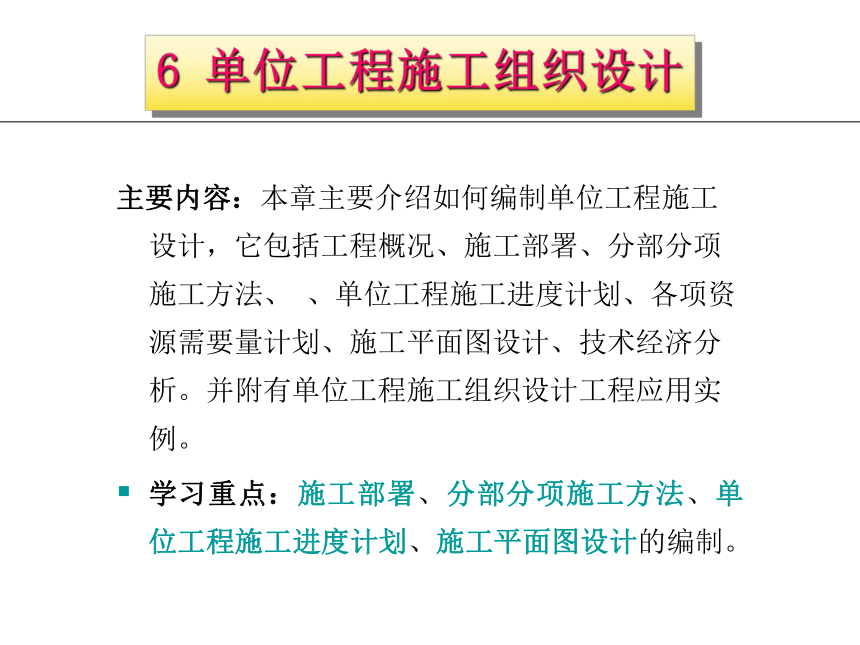

6 单位工程施工组织设计
主要内容：本章主要介绍如何编制单位工程施工设计，它包括工程概况、施工部署、分部分项施工方法、 、单位工程施工进度计划、各项资源需要量计划、施工平面图设计、技术经济分析。并附有单位工程施工组织设计工程应用实例。
学习重点：施工部署、分部分项施工方法、单位工程施工进度计划、施工平面图设计的编制。

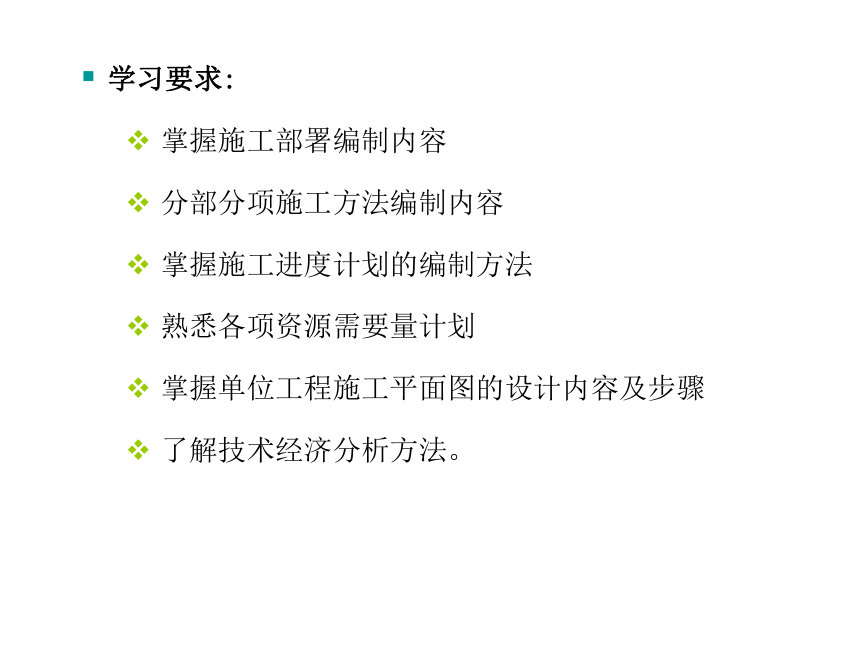

学习要求:
掌握施工部署编制内容
分部分项施工方法编制内容
掌握施工进度计划的编制方法
熟悉各项资源需要量计划
掌握单位工程施工平面图的设计内容及步骤
了解技术经济分析方法。

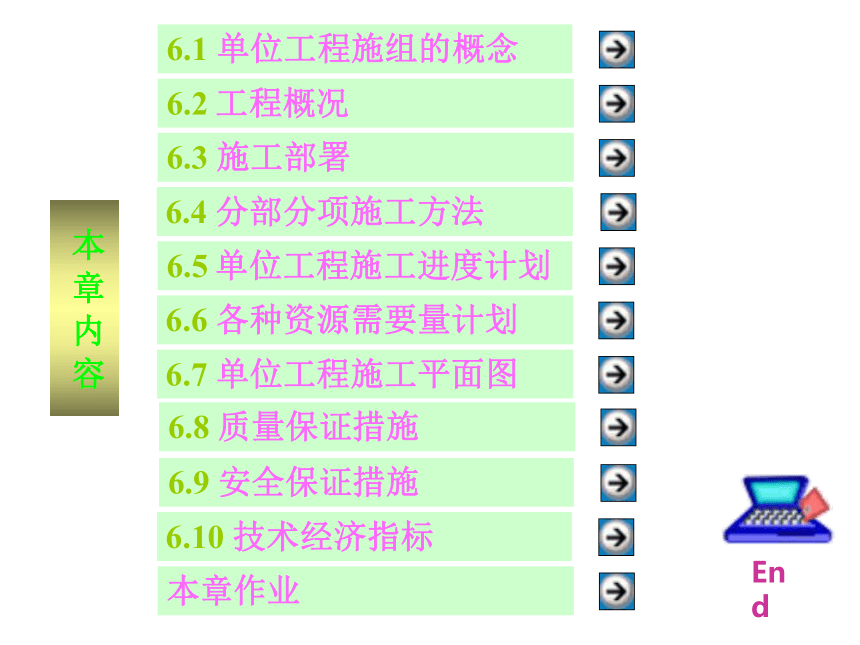

6.1 单位工程施组的概念
6.2 工程概况
6.3 施工部署
6.5 单位工程施工进度计划
本章作业
本 章 内 容
6.6 各种资源需要量计划
6.7 单位工程施工平面图
6.10 技术经济指标
End
6.4 分部分项施工方法
6.8 质量保证措施
6.9 安全保证措施

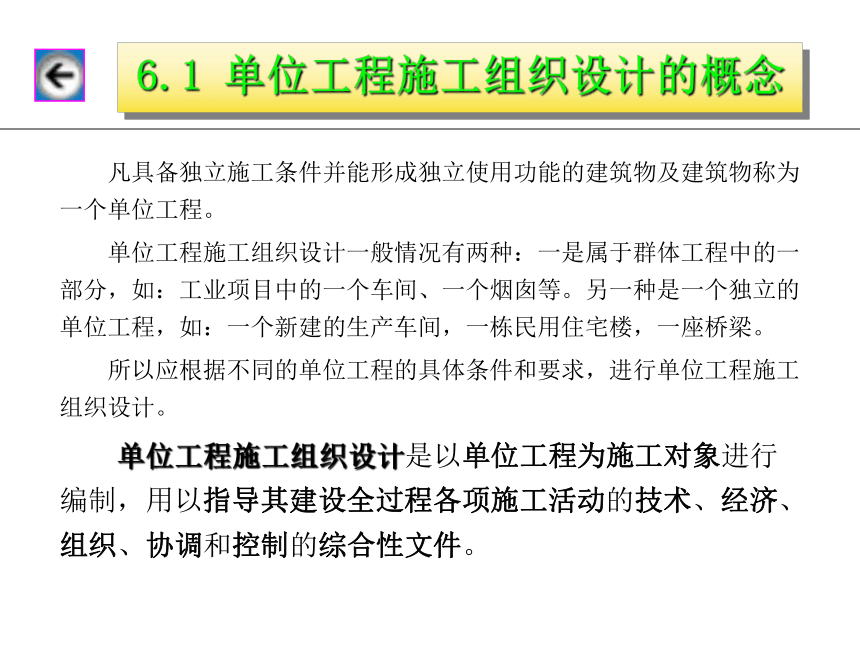

6.1 单位工程施工组织设计的概念
凡具备独立施工条件并能形成独立使用功能的建筑物及建筑物称为一个单位工程。
单位工程施工组织设计一般情况有两种：一是属于群体工程中的一部分，如：工业项目中的一个车间、一个烟囱等。另一种是一个独立的单位工程，如：一个新建的生产车间，一栋民用住宅楼，一座桥梁。
所以应根据不同的单位工程的具体条件和要求，进行单位工程施工组织设计。
单位工程施工组织设计是以单位工程为施工对象进行编制，用以指导其建设全过程各项施工活动的技术、经济、组织、协调和控制的综合性文件。

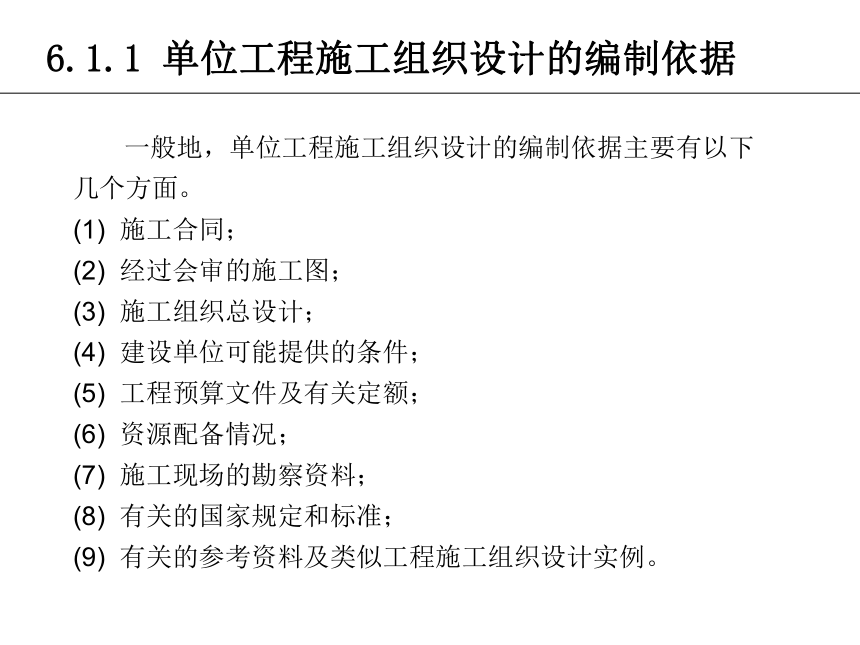

6.1.1 单位工程施工组织设计的编制依据
一般地，单位工程施工组织设计的编制依据主要有以下几个方面。
(1) 施工合同；
(2) 经过会审的施工图；
(3) 施工组织总设计；
(4) 建设单位可能提供的条件；
(5) 工程预算文件及有关定额；
(6) 资源配备情况；
(7) 施工现场的勘察资料；
(8) 有关的国家规定和标准；
(9) 有关的参考资料及类似工程施工组织设计实例。

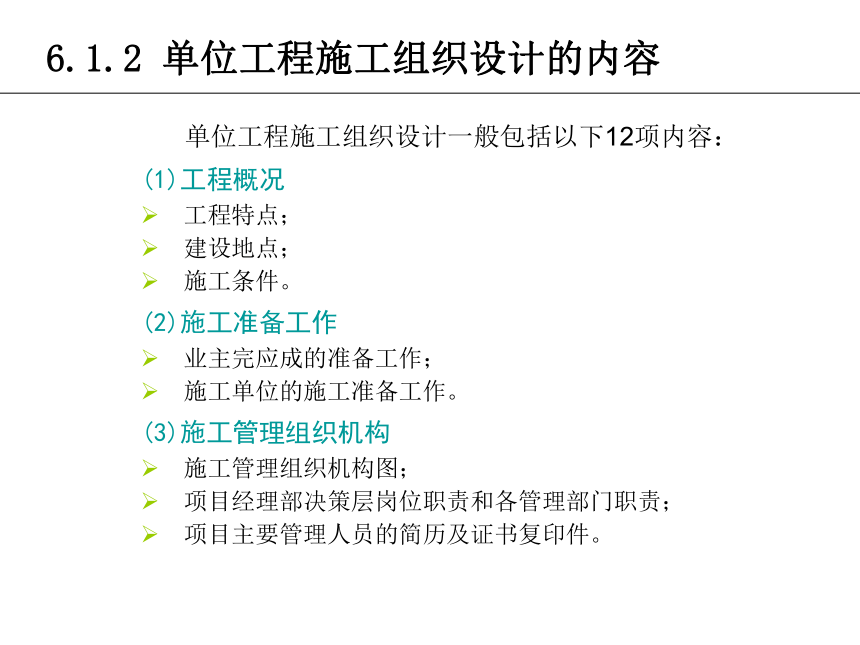

6.1.2 单位工程施工组织设计的内容
单位工程施工组织设计一般包括以下12项内容：
(1)工程概况
工程特点；
建设地点；
施工条件。
(2)施工准备工作
业主完应成的准备工作；
施工单位的施工准备工作。
(3)施工管理组织机构
施工管理组织机构图；
项目经理部决策层岗位职责和各管理部门职责；
项目主要管理人员的简历及证书复印件。
(4)施工部署
工程总体目标；
工程总体施工方案。
(5)分部分项工程施工方法
分部分项工程施工方法应涵盖工程项目的各个专业，各分项施工方法宜包括下列内容：
1 施工准备；
2 材料构件；
3 机具设备；
4 工艺流程；
5 操作要点；
6 检验检测；
7 质量标准；
8 安全环保；
9 成品保护。
(6)施工进度计划
工期控制目标；
施工进度计划；横道图
工期保证措施。网络图
序号、工序名称、
工程量、劳动量、
班组人数、班制、
持续时间、横道线
(7) 资源需求计划
劳动力需求计划；
主要材料和预制品需求计划；
施工机械、大型工(器)具需求计划。
(8)施工现场平面布置图
施工现场各阶段的平面布置图；
施工临时用水；
施工临时用电；
施工现场平面管理规划。
(9)工程质量保证措施
(10)安全生产、 文明施工保证措施
(11)冬季、雨季施工措施
(12)主要技术经济指标
(1)工程概况
(2)施工准备工作
(3)施工管理组织机构
(4)施工部署
(5)分部分项工程施工方法
(6)施工进度计划
(7) 资源需求计划
(8)施工现场平面布置图
(9)工程质量保证措施
(10)安全生产、 文明施工保证措施
(11)冬季、雨季施工措施
(12)主要技术经济指标
熟悉、审查图纸、进行调查研究
施工部署和选择分部分项施工方法
编制施工进度计划
编制材料、构件、加工半成品需要量计划
确定临时生产、生活设施
确定临时供水、供电、供热管线
编制运输计划
编制施工准备工作计划
布置施工平面图
计算技术经济指标
检查、汇总
上报、审批
编制施工机具
设备需要量计划
编制劳动力
需要量计划
6.1.3 单位工程施工组织设计的编制程序
6.2 工程概况
工程概况是对拟建单位工程的一个简明扼要的文字介绍。
6.2.1 工程特点
1. 工程概况
主要说明：建设单位，工程名称、性质、用途、作用，资金来源及投资额，开、竣工日期，设计单位、施工单位，施工图纸，施工合同等
2.建筑特点
主要说明：建筑面积、平面形状、平面组合，层数、层高、总高度、总长度和总宽度等尺寸及室内外装修的情况，可附平、立、剖简图。
3. 结构特点
主要说明：基础形式、基础埋深、构造特点，桩基础的根数桩长，主体结构形式，墙、柱、梁、板的材料及截面尺寸，预制构件的类型、重量及安装位置，楼梯构造及形式等。
4.安装工程特点
主要说明：建筑给水、排水及采暖；建筑电气；智能建筑；通风与空调；电梯等工程的设计要求。
5. 施工特点
主要说明：工程施工的重点所在，以便突出重点，抓住关键，使施工顺利地进行，提高施工单位的经济效益和管理水平。
5.2.2 建设地点特征
主要说明：拟建工程的地理位置、地形、地貌、地质、水文地质、气温、冬季和雨季期时间、主导风向、风力和地震烈度等。
5.2.3 施工条件
主要说明：拟建工程的“三通一平”情况，当地的交通运输条件，资源供应、加工能力，施工现场大小及周围环境情况；施工单位机械、设备、劳动力的落实情况，内部承包方式，劳动组织形式。
