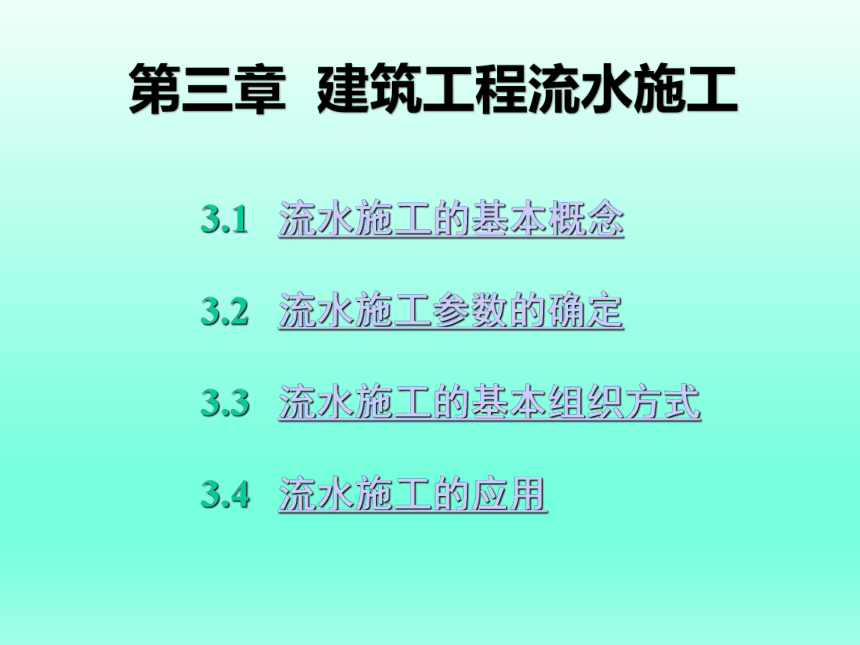

第三章 建筑工程流水施工
3.1 流水施工的基本概念
3.2 流水施工参数的确定
3.3 流水施工的基本组织方式
3.4 流水施工的应用

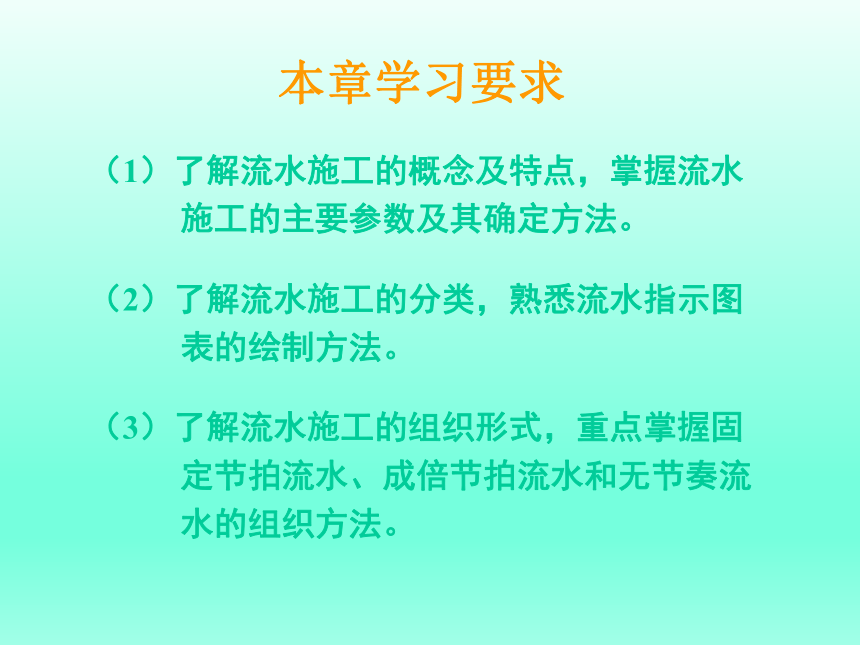

（1）了解流水施工的概念及特点，掌握流水
施工的主要参数及其确定方法。
（2）了解流水施工的分类，熟悉流水指示图
表的绘制方法。
（3）了解流水施工的组织形式，重点掌握固
定节拍流水、成倍节拍流水和无节奏流
水的组织方法。
本章学习要求

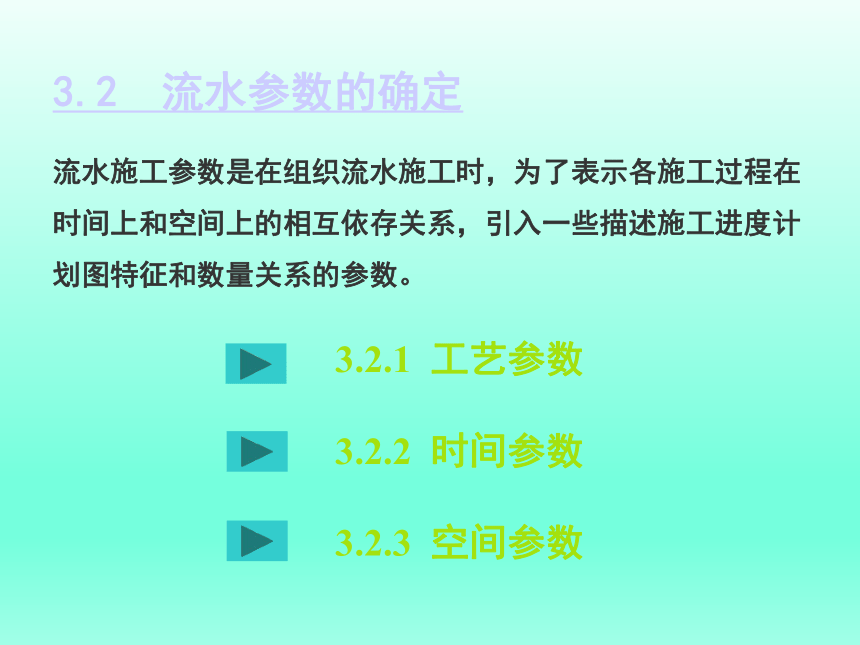

流水施工参数是在组织流水施工时，为了表示各施工过程在时间上和空间上的相互依存关系，引入一些描述施工进度计划图特征和数量关系的参数。
3.2 流水参数的确定
3.2.1 工艺参数
3.2.2 时间参数
3.2.3 空间参数
在组织流水施工时，用以表达流水施工在施工工艺上开展顺序及其特征的参数。通常，工艺参数包括施工过程数和流水强度两种。

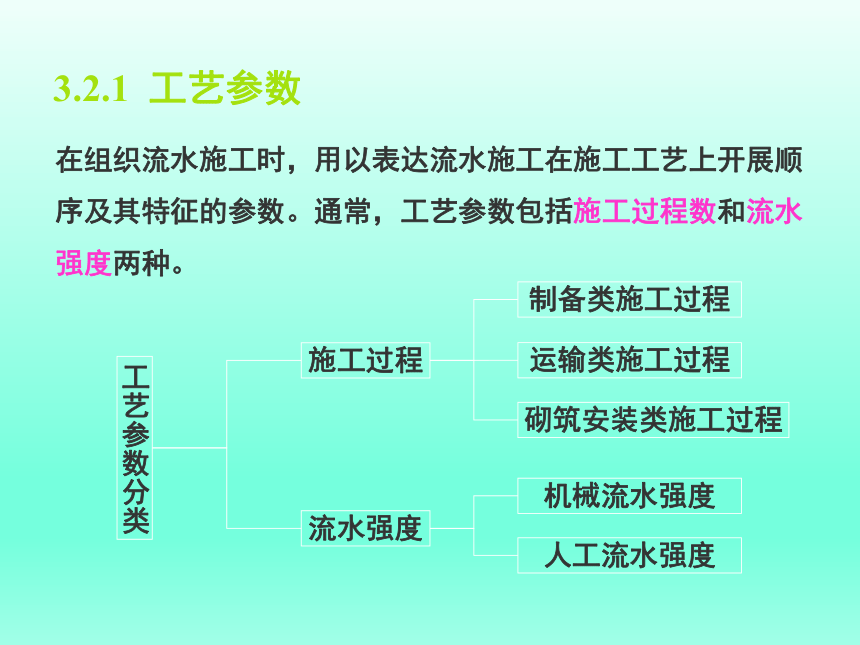

3.2.1 工艺参数
工艺参数分类
施工过程
流水强度
制备类施工过程
运输类施工过程
砌筑安装类施工过程
机械流水强度
人工流水强度

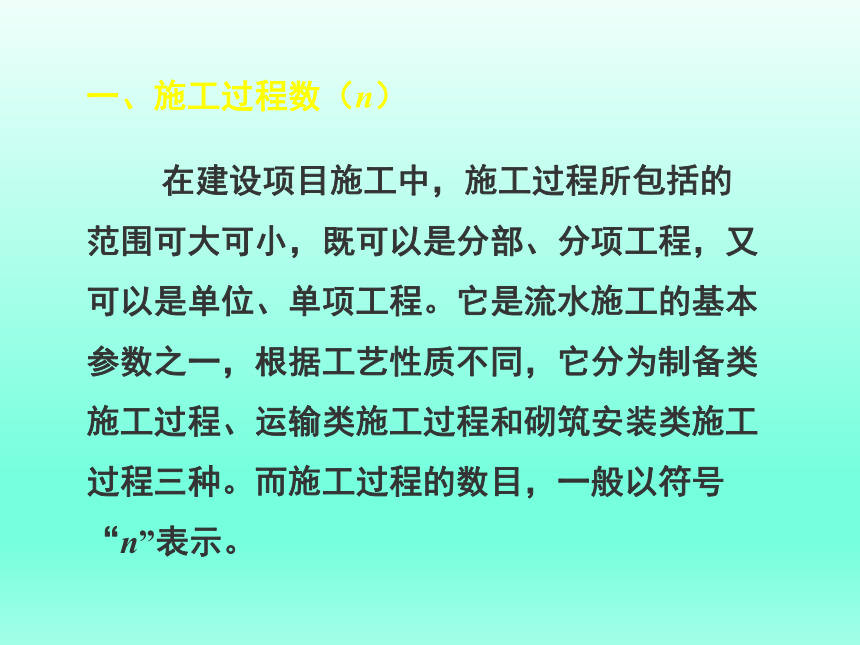

在建设项目施工中，施工过程所包括的范围可大可小，既可以是分部、分项工程，又可以是单位、单项工程。它是流水施工的基本参数之一，根据工艺性质不同，它分为制备类施工过程、运输类施工过程和砌筑安装类施工过程三种。而施工过程的数目，一般以符号“n”表示。
一、施工过程数（n）

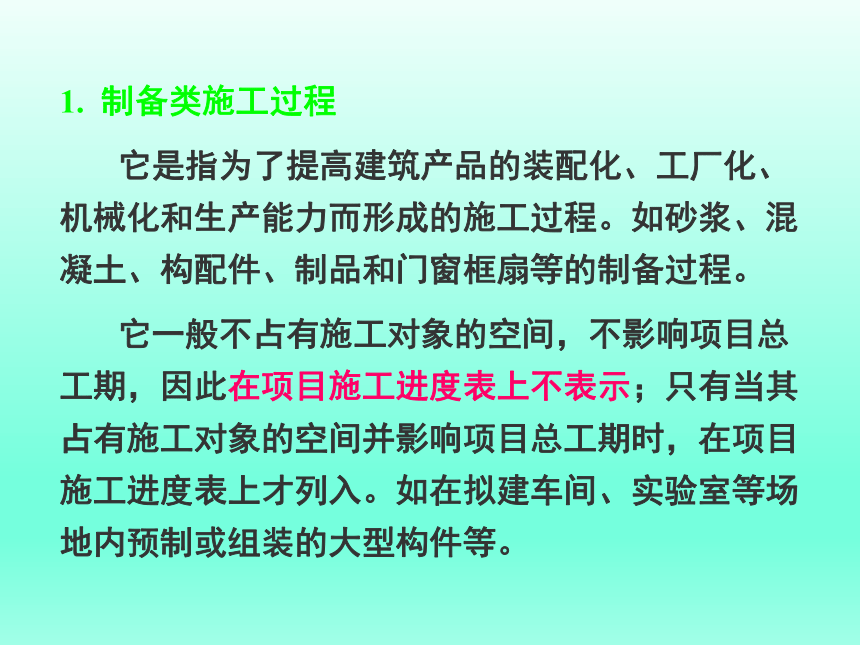

1. 制备类施工过程
它是指为了提高建筑产品的装配化、工厂化、机械化和生产能力而形成的施工过程。如砂浆、混凝土、构配件、制品和门窗框扇等的制备过程。
它一般不占有施工对象的空间，不影响项目总工期，因此在项目施工进度表上不表示；只有当其占有施工对象的空间并影响项目总工期时，在项目施工进度表上才列入。如在拟建车间、实验室等场地内预制或组装的大型构件等。
2. 运输类施工过程
它是指将建筑材料、构配件、（半）成品、制品和设备等运到项目工地仓库或现场操作使用地点而形成的施工过程。
它一般不占有施工对象的空间，不影响项目总工期，通常也不列入项目施工进度计划中；只有当其占有施工对象的空间并影响项目总工期时，才列入项目施工进度计划中，如结构安装工程中，采取随运随吊方案的运输过程。

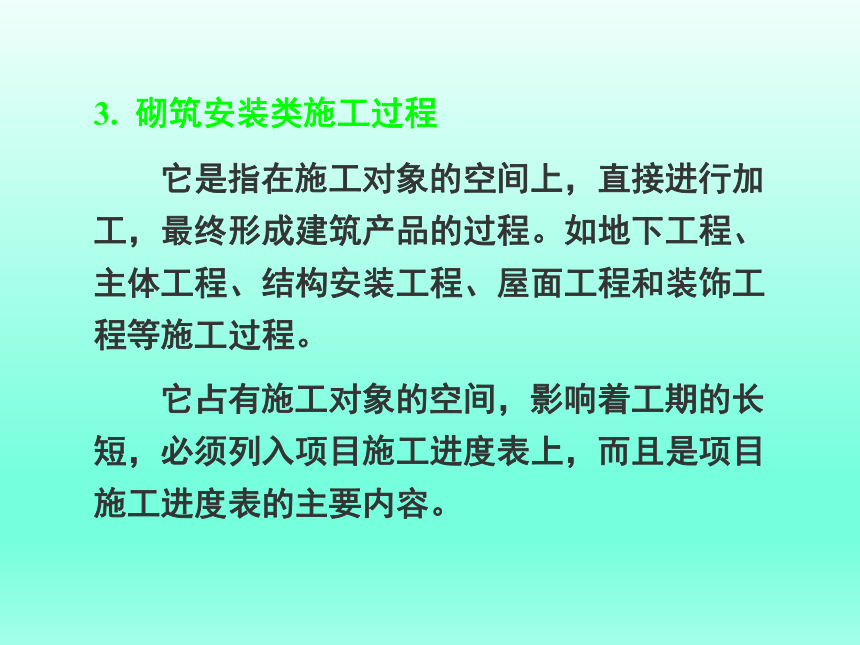

3. 砌筑安装类施工过程
它是指在施工对象的空间上，直接进行加工，最终形成建筑产品的过程。如地下工程、主体工程、结构安装工程、屋面工程和装饰工程等施工过程。
它占有施工对象的空间，影响着工期的长短，必须列入项目施工进度表上，而且是项目施工进度表的主要内容。

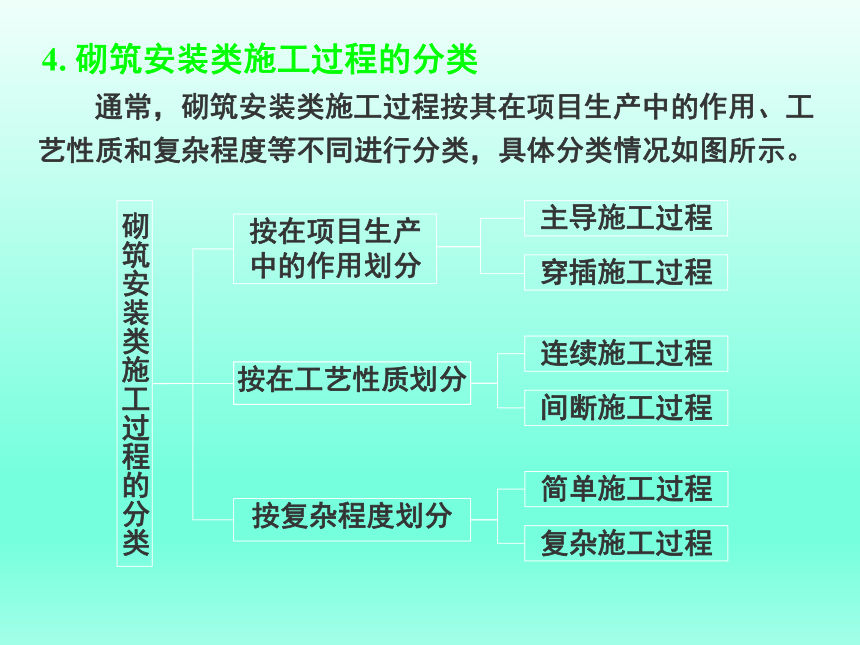

4. 砌筑安装类施工过程的分类
通常，砌筑安装类施工过程按其在项目生产中的作用、工艺性质和复杂程度等不同进行分类，具体分类情况如图所示。
砌筑安装类施工过程的分类
主导施工过程
穿插施工过程
连续施工过程
间断施工过程
按在项目生产
中的作用划分
按在工艺性质划分
按复杂程度划分
简单施工过程
复杂施工过程

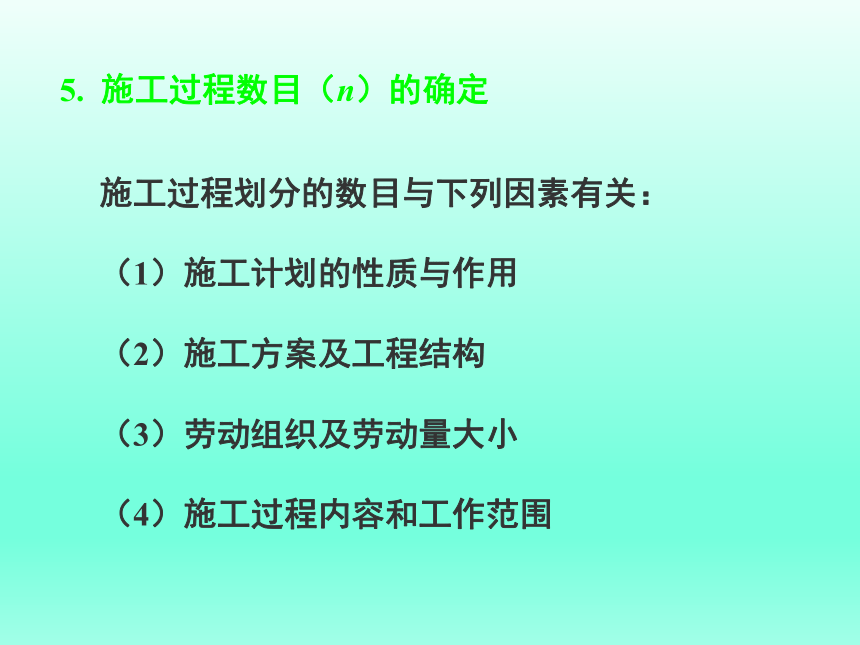

5. 施工过程数目（n）的确定
施工过程划分的数目与下列因素有关：
（1）施工计划的性质与作用
（2）施工方案及工程结构
（3）劳动组织及劳动量大小
（4）施工过程内容和工作范围

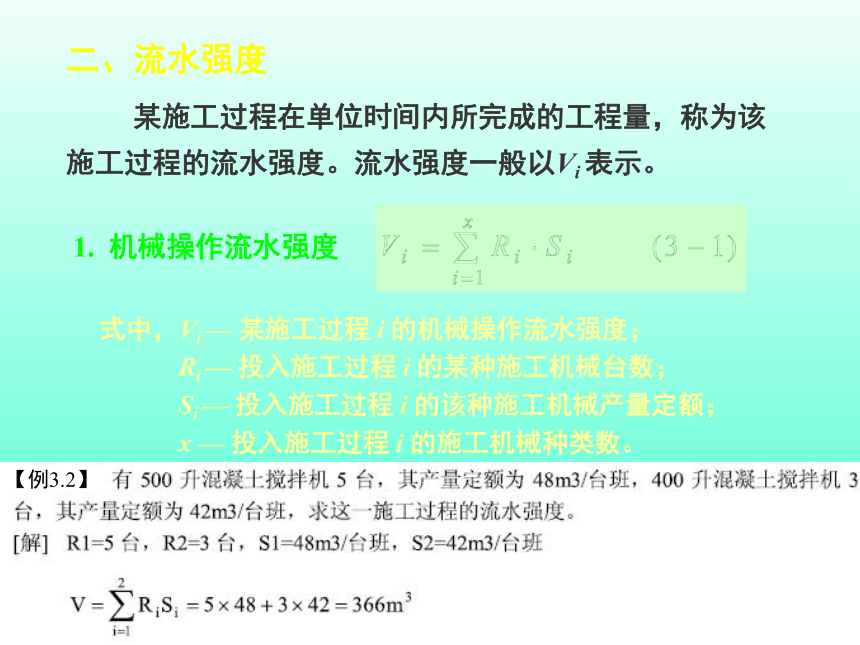

二、流水强度
某施工过程在单位时间内所完成的工程量，称为该施工过程的流水强度。流水强度一般以Vi 表示。
1. 机械操作流水强度
式中，Vi — 某施工过程 i 的机械操作流水强度；
Ri — 投入施工过程 i 的某种施工机械台数；
Si — 投入施工过程 i 的该种施工机械产量定额；
x — 投入施工过程 i 的施工机械种类数。
【例3.2】

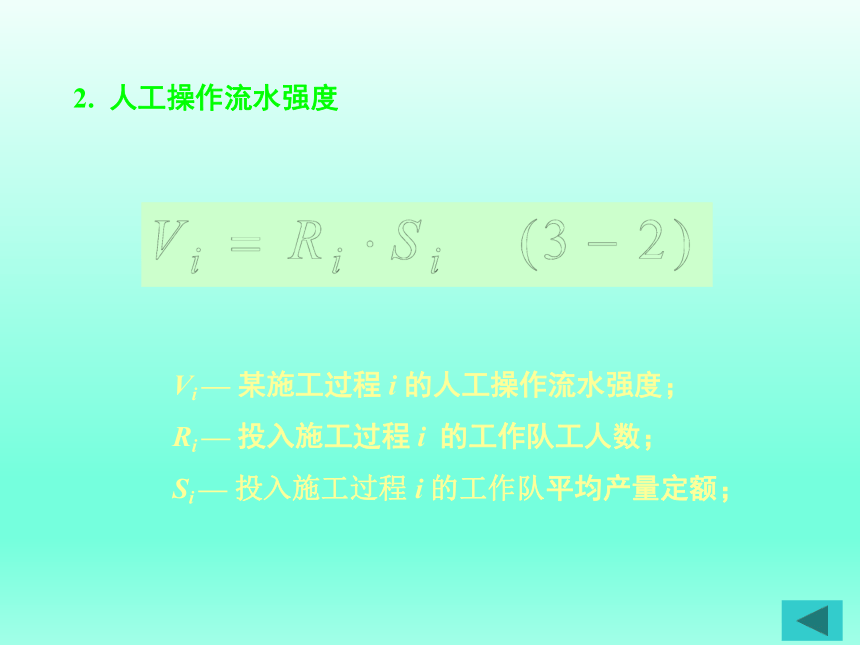

2. 人工操作流水强度
Vi — 某施工过程 i 的人工操作流水强度；
Ri — 投入施工过程 i 的工作队工人数；
Si — 投入施工过程 i 的工作队平均产量定额；
在组织流水施工时，用以表达流水施工在空间布置上所处状态的参数，称为空间参数。
3.2.2 空间参数
一、工作面
某专业工种的工人在从事土木工程产品施工生产加工过程中，所必须具备的活动空间，这个活动空间称为工作面。
它的大小，是根据相应工种单位时间内的产量定额、土木工程操作规程和安全规程等的要求确定的。
工作面确定的合理与否，直接影响到专业工种工人的劳动生产效率，对此，必须认真加以对待，合理确定。
二、施工段数（m）和施工层数（r）
为了有效地组织流水施工，通常把拟建工程项目划分成若干个劳动量大致相等的施工区段，这些施工区段称为施工段和施工层。
施工段：一般把建筑物水平方向上划分的施工区段称为施工段，用符号“m”表示。
施工层：一般把建筑物垂直方向上划分的施工区段称为施工层，用符号“r”表示。
流水施工总的流水段数即为“m r”。
1. 划分施工段的目的
一般情况下，一个施工段内只安排一个施工过程的专业工作队进行施工。在一个施工段上，只有前一个施工过程的工作队提供足够的工作面，后一个施工过程的工作队才能进入该段从事下一个施工过程的施工。
划分施工段的目的：为了组织流水施工（单件 批量）
2. 施工段划分应遵循以下原则：
施工段的数目要适宜；
专业工作队在各个施工段上的劳动量要大致相等，其相差幅度不宜超过10％～15％；
以主导施工过程为依据；
为了充分发挥工人、主导机械的效率，每个施工段要有足够的工作面，使其所容纳的劳动力人数或机械台数，能满足合理劳动组织的要求；
对多层或高层建筑物，施工段的数目要满足合理流水施工组织的要求，即m≥n；
为了保证拟建工程项目的结构整体完整性，施工段的分界线应尽可能与结构的自然界线（如沉降缝、伸缩缝等）相一致；如果必须将分界线设在墙体中间时，应将其设在对结构整体性影响少的门窗洞口等部位，以减少留槎，便于修复；
对于多层的拟建工程项目，既要划分施工段又要划分施工层，以保证相应的专业工作队在施工段与施工层之间，组织有节奏、连续、均衡地流水施工。
3. 施工段数（m）与施工过程数（n）的关系
① 当m＞n时
各专业工作队能够连续施工，但施工段有空闲。
这种空闲不一定有害；可用于弥补由于技术间歇、组织管理和备料等要求所必需的时间。
项目实际施工中，若某些施工过程需要考虑技术间歇等，同时保证能连续施工，则最少施工段数m为：
式中，∑Z——技术间歇总和；
n——施工过程数或专业工作队数；
K——流水步距。
施工层 施工过程名 称 施 工 进 度 （天） 5 10 15 20 25 30 35 40 45 50
I 支模板
绑扎钢筋
浇混凝土
II 支模板
绑扎钢筋
浇混凝土
①
②
③
④
①
②
③
④
①
②
③
④
①
②
③
④
①
②
③
④
①
②
③
④
m=4，n=3；
专业工作队连续作业；
各施工段在第一层浇完混凝土后，均空闲5天。
m>n时流水作业开展状态图表
② 当m=n时
各专业工作队能连续施工，施工段没有空闲；
是比较理想化的流水施工方案，要求项目管理者提高管理水平，只能进取，不能在任何时间上延误。
施工层 施工过程名 称 施 工 进 度 （天） 5 10 15 20 25 30 35 40
I 支模板
绑扎钢筋
浇混凝土
II 支模板
绑扎钢筋
浇混凝土
①
②
③
①
②
③
①
②
③
①
②
③
①
②
③
①
②
③
m=n时流水作业开展状态图表(m=n=3)
③当m＜n时
工作队不能连续施工而窝工。因此，对一个建筑物组织流水施工是不适宜的。但是，在建筑群中可与另一些建筑物组织大流水。
施工层 施工过程名 称 施 工 进 度 （天） 5 10 15 20 25 30 35
I 支模板
绑扎钢筋
浇混凝土
II 支模板
绑扎钢筋
浇混凝土
①
②
①
②
①
②
①
②
①
②
①
②
m专业工作队工作时间间隔
一.
2
二.1
二.2
二．1
一．
2
一.1
一.1
二.1
砌墙
m=1
(m
<
n)
安板
施工进度
方案
施工
过程
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
特点分析
砌墙
m=2
(
m
=
n)
安板
砌墙
m=4
(m
>
n)
安板
吊装间歇
瓦工间歇
一.1
一层
二层
一层
二层
一.2
一.3
一.4
二..2
二.3
二..2
二..3
二..4
二.4
一.1
二.1
一.2
一.3
一.4
二.2
工作队间歇。
工期长；
不允许
工作队连续；
工期较短；
工作面不间歇。
理想
工作队连续；
工期短；
工作面有间歇(层间)
允许，有时必要
【例3.3】：一栋二层砖混结构，主要施工过程为砌墙、安板，（即n=2）,分段流水的方案如下:
（条件：工作面足够，各方案的人、机数不变）
结论：专业队组流水作业时，应使m≥n ，才能保证不窝工，工期短。
注意：m不能过大。否则，材料、人员、机具过于集中，影响效率和效益，且易发生事故。
4. 施工层
在组织流水施工时，为了满足专业工种对操作高度和施工工艺的要求，将拟建工程项目在垂直方向上划分为若干个操作层，这些操作层称为施工层。
施工层的划分，要按工程项目的具体情况，根据建筑物的高度、楼层来确定。
如砌筑工程的施工层高度一般为1.2m，室内抹灰、木装饰、油漆玻璃和水电安装等，可按楼层进行施工层划分。
在组织流水施工时，用以表达流水施工在时间排列上所处状态的参数，称为时间参数。
它包括：
流水节拍（t）
流水步距（K）
平行搭接时间（C）
技术与组织间歇（Z）
工期 （T）
3.2.3 时间参数
一、流水节拍（ti）
在组织流水施工时，每个专业工作队在各个施工段上完成相应的施工任务所需要的延续时间，称为流水节拍。通常以 ti 表示（ i=1、2, …）。
流水节拍的大小，可以反映出流水施工速度的快慢、节奏感的强弱和资源消耗量的多少。根据其数值特征，一般流水施工又分为：等节拍专业流水、异节拍专业流水和无节奏专业流水等施工组织方式。
① 定额计算法：
根据各施工段的工程量、能够投入的资源量（工人数、机械台数和材料量等），进行计算：
式中 ti——某施工过程在施工段上的流水节拍；
Qi——某施工过程在某施工段上的工程量；
Si——某专业班组或机械的产量定额；
Ri——某专业班组人数或机械台数；
Ni——某专业班组或机械的工作班次；
Pi——某施工过程在某施工段上的劳动量
Hi ——某专业班组或机械的产量定额
1. 流水节拍的计算
或
(3-4)
②经验估算法：
根据以往的施工经验进行估算。一般为了提高其准确程度，往往先估算出该流水节拍的最长、最短和正常（即最可能）三种时间，然后据此求出期望时间作为某专业工作队在某施工段上的流水节拍。
式中：ai──某施工过程在某施工段上的最短估算时间；
bi──某施工过程在某施工段上的最长估算时间；
ci──某施工过程在某施工段上的最可能估算时间。
这种方法多适用于采用新工艺、新方法和新材料等没有定额可循的工程。
③工期计算法：
对某些施工任务在规定日期内必须完成的工程项目，往往采用倒排进度法。
式中r—施工层数；不分层时r=1；分层时r=实际施工层数；
2. 确定流水节拍要考虑的几个要点：
1）施工队组人数要满足该施工过程的劳动组合要求；
2）工作面大小；
3）机械台班产量复核；
4）各种材料的储存及供应；
5）施工技术及工艺要求；
6）尽量取整数。
在组织流水施工时，相邻两个专业工作队在保证施工顺序、满足连续施工、最大限度搭接和保证工程质量要求的条件下，相继投入施工的最小时间间隔（不包括技术与组织间歇时间）， 称为流水步距。流水步距以Ki , i+1表示（i 表示前一个施工过程，i+1表示后一个施工过程）。
流水步距的数目等于（n－1）个参加流水施工的施工过程（队组）数。
二、流水步距（Ki , i+1）
1. 确定流水步距的原则
流水步距要满足相邻两个专业工作队，在施工顺序上的相互制约关系；
流水步距要保证各专业工作队都能连续作业；
流水步距要保证相邻两个专业工作队，在开工时间上最大限度地、合理地搭接；
流水步距的确定要保证工程质量，满足安全生产。
2. 确定流水步距的方法
流水步距的确定方法很多，而简捷的方法，主要有图上分析法、分析计算法（公式法）和潘特考夫斯基法（最大差法、累加数列法）等。
　　在等节拍、无节奏的专业流水中，组织方式不同，其计算方法也不同。
累加数列法适用于各种形式的流水施工 。
三、平行搭接时间（Ci , i+1）
在组织流水施工时，有时为了缩短工期，在工作面允许的条件下，如果前一个施工队组完成部分施工任务后，能够提前为后一个施工队组提供工作面，使后者提前进入前一个施工段，两者在同一施工段上平行搭接施工的搭接时间，通常以C i , i+1表示。
四、间歇时间（Zi , i+1）
1. 技术间歇时间
在组织流水施工时，除要考虑相邻专业工作队之间的流水步距外，有时根据建筑材料或现浇构件等的工艺性质，还要考虑合理的工艺等待时间，这个等待时间称为技术间歇时间，如混凝土浇筑后的养护时间、砂浆抹面和油漆面的干燥时间等。
2. 组织间歇时间
在流水施工中，由于施工组织的原因，造成的在流水步距以外增加的间歇时间，称为组织间歇时间。如墙体砌筑前的墙身位置弹线，施工人员、机械转移，回填土前地下管道检查验收等等。
3. 层间间歇时间
在相邻两个施工层之间，前一施工层的最后一个施工过程，与后一个施工层相应施工段上的第一个施工过程之间的技术间歇或组织间歇。
在组织流水施工时，项目经理部对技术间歇和组织间歇时间，可根据项目施工中的具体情况分别考虑或统一考虑；但二者的概念、作用和内容是不同的，必须结合具体情况灵活处理。
五、流水工期（T）
是指完成一项工程任务或一个流水组施工所需的时间。（自参与流水的第一个队组投入工作开始，至最后一个队组撤出工作面为止的整个持续时间）
式中 T——流水施工工期；
ΣKi,i+1——流水施工中各流水步距之和；
Tn——流水施工中最后一个施工过程的持续时间；
Zi,i+1——第i个施工过程与第i+1个施工过程之间的技术
与组织间歇时间；
Ci,i+1——第i个施工过程与第i+1个施工过程之间的平行
搭接时间。
