第4章 网络计划技术
第4章 网络计划技术

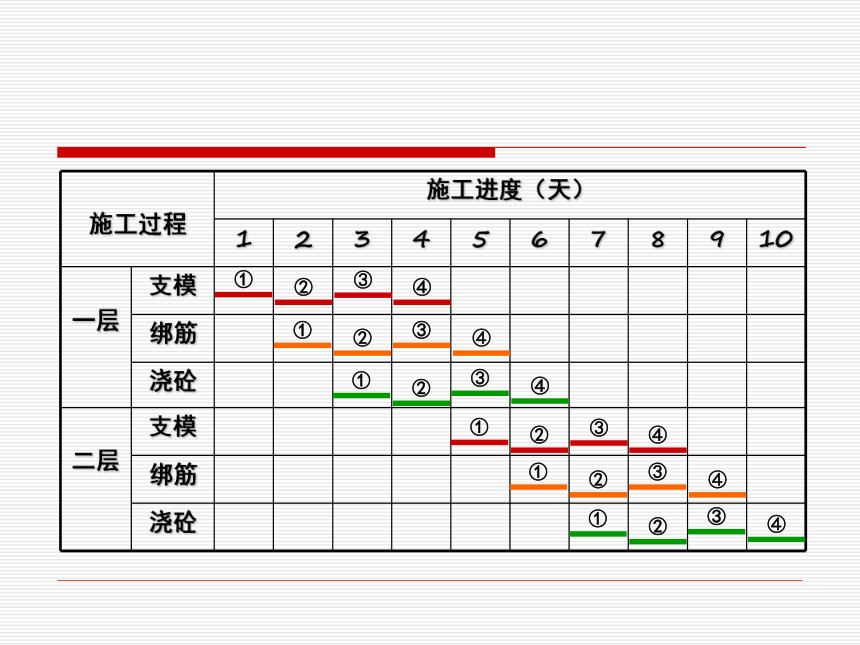

施工过程 施工进度（天） 1 2 3 4 5 6 7 8 9 10
一层 支模
绑筋
浇砼
二层 支模
绑筋
浇砼
①
③
④
②
①
③
④
②
①
②
③
④
①
②
③
④
①
②
③
④
①
②
③
④

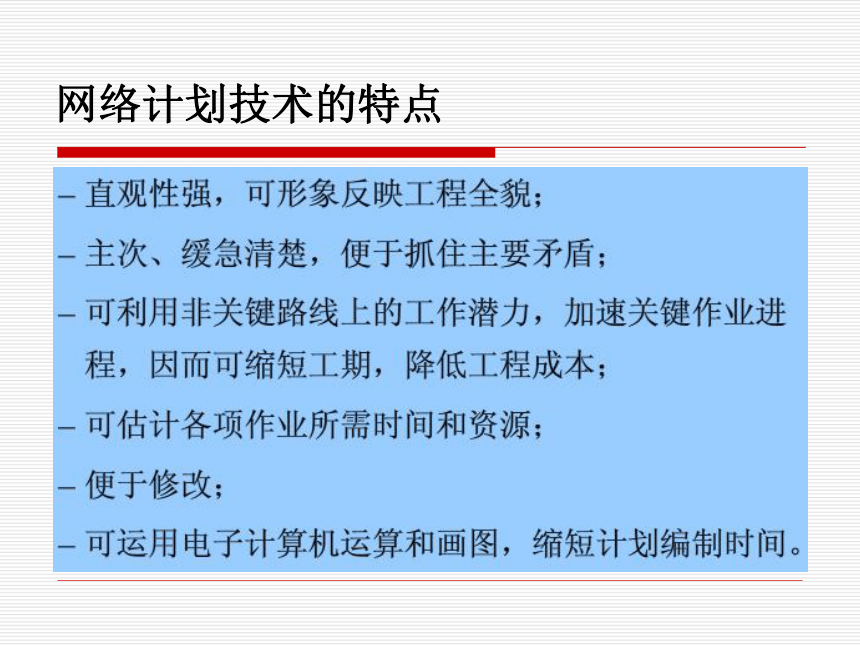

网络计划技术的特点

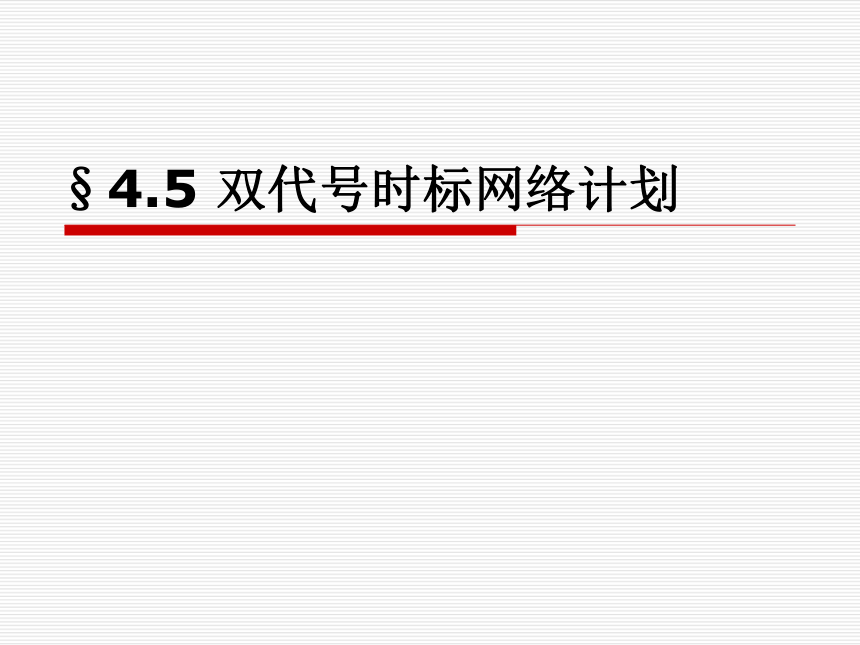

§4.5 双代号时标网络计划

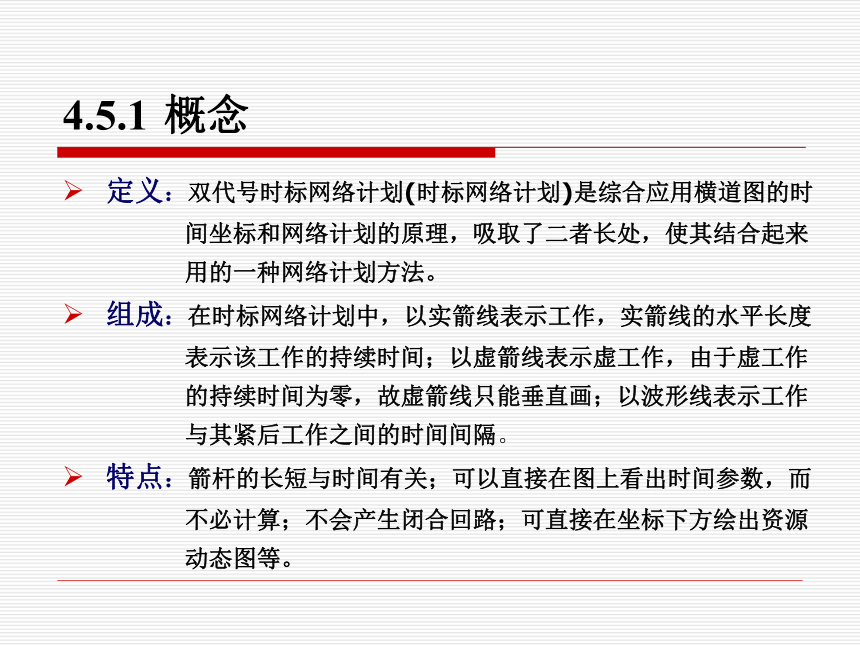

4.5.1 概念
定义：双代号时标网络计划(时标网络计划)是综合应用横道图的时
间坐标和网络计划的原理，吸取了二者长处，使其结合起来
用的一种网络计划方法。
组成：在时标网络计划中，以实箭线表示工作，实箭线的水平长度
表示该工作的持续时间；以虚箭线表示虚工作，由于虚工作
的持续时间为零，故虚箭线只能垂直画；以波形线表示工作
与其紧后工作之间的时间间隔。
特点：箭杆的长短与时间有关；可以直接在图上看出时间参数，而
不必计算；不会产生闭合回路；可直接在坐标下方绘出资源
动态图等。
4.5.2 时标网络计划的绘制方法

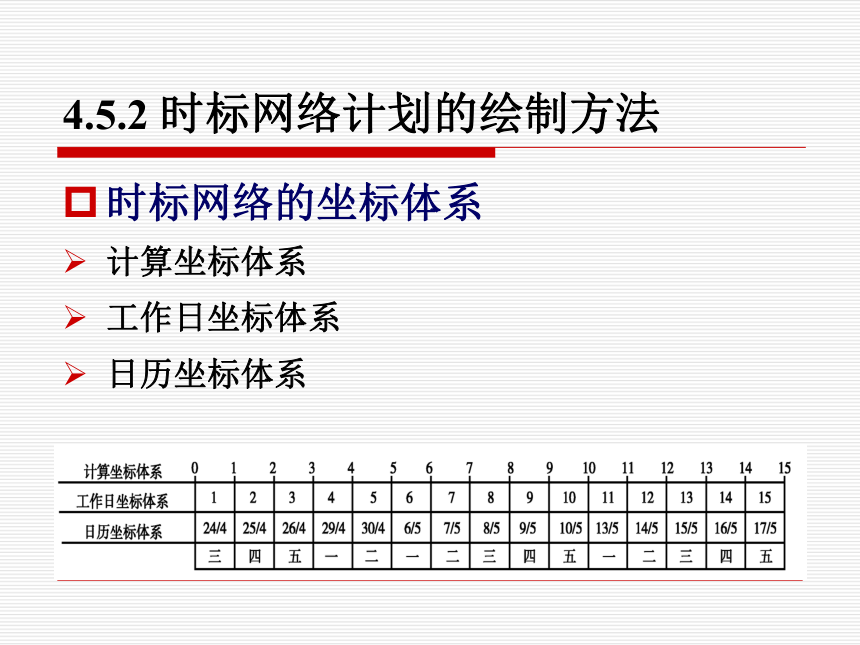

时标网络的坐标体系
计算坐标体系
工作日坐标体系
日历坐标体系
4.5.2 时标网络计划的绘制方法

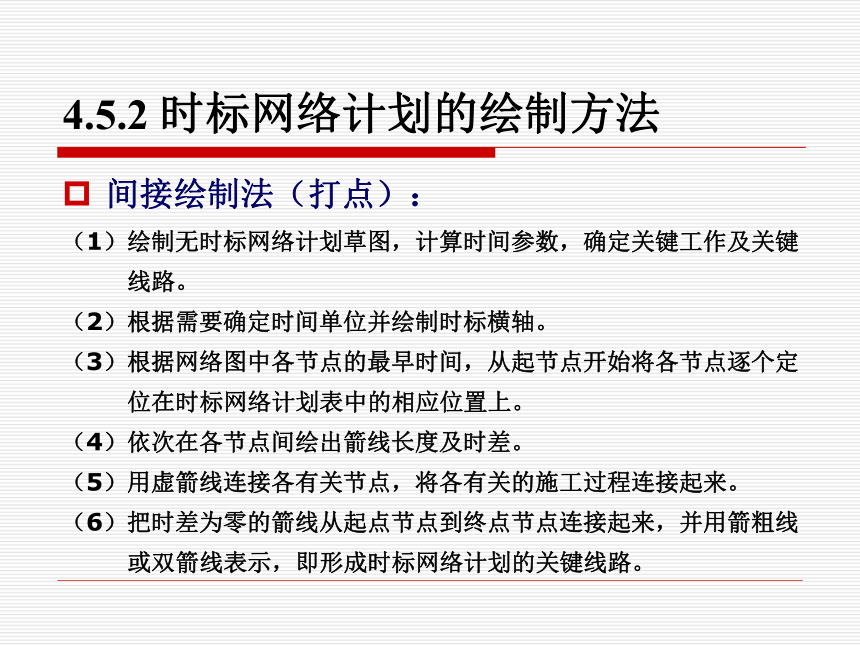

间接绘制法（打点）：
（1）绘制无时标网络计划草图，计算时间参数，确定关键工作及关键
线路。?
（2）根据需要确定时间单位并绘制时标横轴。?
（3）根据网络图中各节点的最早时间，从起节点开始将各节点逐个定
位在时标网络计划表中的相应位置上。?
（4）依次在各节点间绘出箭线长度及时差。
（5）用虚箭线连接各有关节点，将各有关的施工过程连接起来。
（6）把时差为零的箭线从起点节点到终点节点连接起来，并用箭粗线
或双箭线表示，即形成时标网络计划的关键线路。
答案：
（1）将网络计划的起点节点定位在时标网络计划表的起点刻度上。
（2）按工作的持续时间绘制以网络计划起点为开始节点的工作箭线。
（3）除网络计划的起节点外，其它节点必经在所有以该节点为完成节
点的工作箭线均绘出后，定位在这些工作箭线中最迟的箭线末端。
（4）当某个节点的位置确定之后，即可绘制以该节点为开始节点的工
作箭线。
（5）利用上述方法从左至右依次确定其它各个节点的位置，直至绘出
网络计划的终结点。
（6）最后根据箭线I确是出终点节点的位置。图中双箭线表示的线路
为关键线路。
直接绘制法：
答案：
习题：
某装修工程有三个楼层，有吊顶、顶墙涂料和铺木地板三个施工过程。其中每层吊顶确定为三周、顶墙涂料定为两周、铺木地板定为一周完成。试绘制时标网络计划。
答案：
4.5.3 时标网络计划中时间参数的计算
关键线路和计算工期的判定
1.关键线路的判定
自时标网络计划图的终点节点至起点节点逆箭线方向观察，自始至终无波形线的线路即为关键线路。
2.计算工期的判定
终点节点与起点节点所在位置的时标差值，即为时标网络计划的计算工期。当起点节点处于时标表的零点时，终点节点所处的时标点即是计划工期。
相邻两项工作之间时间间隔的判定
除以终节点为完成节点的工作之外，工作箭线中波形线的水平投影长度表示工作与其紧后工作之间的时间间隔。例如在图4-37所示的时标网络计划中工作C与工作F之间的时间间隔为3；工作G与工作H之间的时间间隔为1等。
工作六个时间参数的判定
1. 工作最早开始时间和最早完成时间的判定
工作箭线左端（箭尾）节点中心所对应的时标值，为该工作的最早开始时间。右端（箭头）节点中心或与波形线相连接的实箭线右端的时标值，为该工作的最早完成时间。
2. 工作总时差的判定
工作总时差的判定应从网络计划的终点节点开始，逆着箭线方向依次进行。
以终点节点为完成节点的工作，其总时差应等于计划工期与本工作最早完成时间之差，即： TFi-n=Tp-EFi-n
其他工作的总时差等于其紧后工作的总时差加本工作与该紧后工作之间的时间间隔所得之和的最小值，即：
TFi-j=min｛TFj-k+LAGi-j，j-k｝
3.工作自由时差的判定
以终点节点为完成节点的工作，其自由时差应等于计划工期与工作最早完成时间之差，即：
FFi-n=TP-EFi-n
其他工作的自由时差就是该工作箭线中波形线的水平投影长度。但当工作之后只紧接虚工作时，则该工作箭线上一定不存在波形线，而其紧接的虚箭线中波形线水平投影长度的最短者为该工作的自由时差。
4.工作最迟开始时间和最迟完成时间的判定
工作的最迟开始时间等于本工作的最早开始时间与其总时差之和，即：
LSi-j=ESi-j+TFi-j?
工作的最迟完成时间等于本工作的最早完成时间与其总时差之和，即：
LFi-j=EFi-j+TFi-j
