第4章 网络计划技术
第4章 网络计划技术

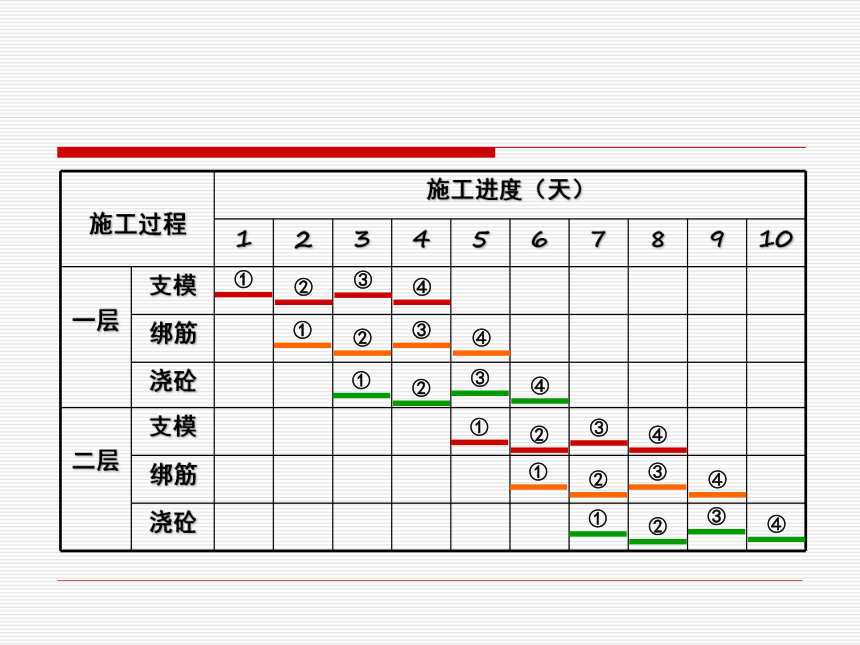

施工过程 施工进度（天） 1 2 3 4 5 6 7 8 9 10
一层 支模
绑筋
浇砼
二层 支模
绑筋
浇砼
①
③
④
②
①
③
④
②
①
②
③
④
①
②
③
④
①
②
③
④
①
②
③
④

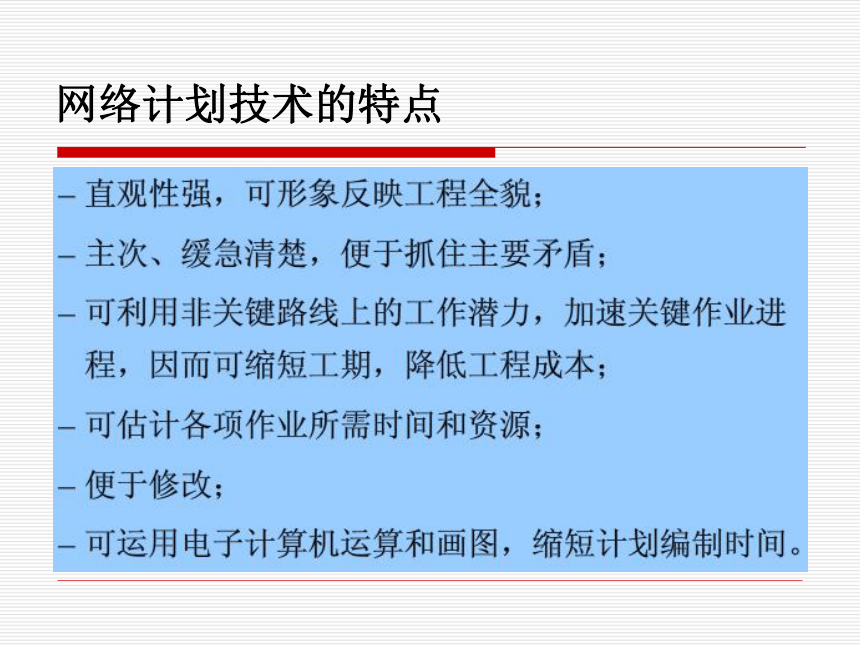

网络计划技术的特点

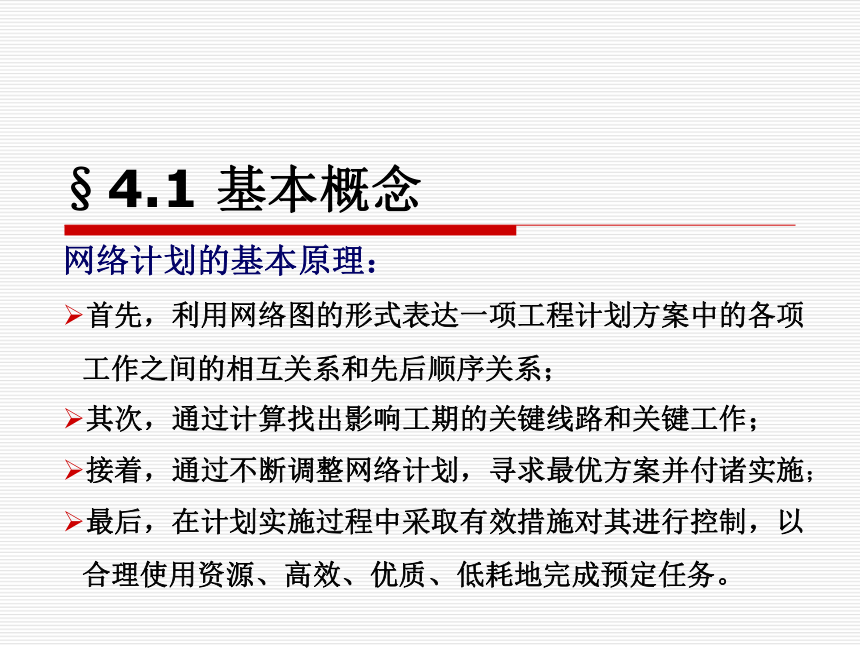

§4.1 基本概念
网络计划的基本原理：
首先，利用网络图的形式表达一项工程计划方案中的各项
工作之间的相互关系和先后顺序关系；
其次，通过计算找出影响工期的关键线路和关键工作；
接着，通过不断调整网络计划，寻求最优方案并付诸实施；
最后，在计划实施过程中采取有效措施对其进行控制，以
合理使用资源、高效、优质、低耗地完成预定任务。

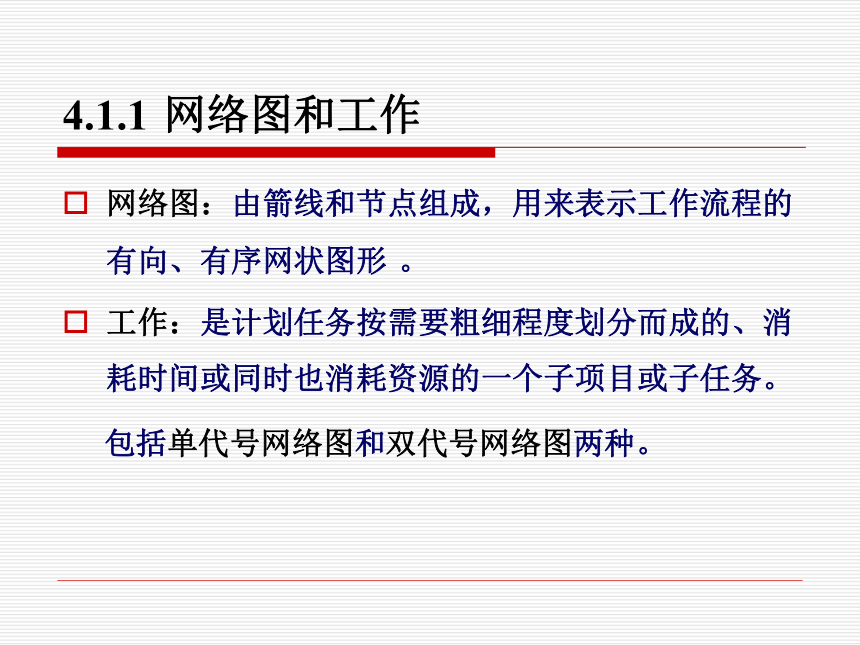

4.1.1 网络图和工作
网络图：由箭线和节点组成，用来表示工作流程的有向、有序网状图形 。
工作：是计划任务按需要粗细程度划分而成的、消耗时间或同时也消耗资源的一个子项目或子任务。
包括单代号网络图和双代号网络图两种。

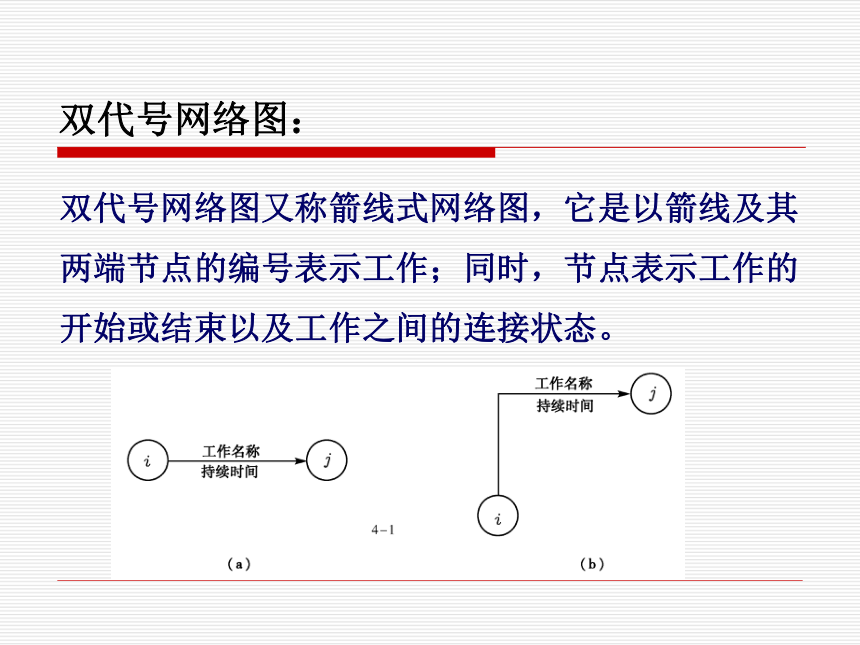

双代号网络图又称箭线式网络图，它是以箭线及其两端节点的编号表示工作；同时，节点表示工作的开始或结束以及工作之间的连接状态。
双代号网络图：
要求：在双代号网络图中，一项工作必须有惟一
的一条箭线和相应的一对不重复出现的箭尾、箭
头节点编号。
工作分类：
实工作：需要消耗时间和资源；
挂起工作：只消耗时间而不消耗资源；
虚工作：既不消耗时间，也不消耗资源。
作用：联系、区分、断路
双代号网络图：
单代号网络图：
又称节点式网络图，它是以节点及其编号表示工作，箭线表示工作之间的逻辑关系。
要求：在单代号网络图中，一项工作必须有惟一
的一个节点及相应的一个代号，该工作的名称可
以用其节点编号来表示。
虚工作：在单代号网络图中，虚拟工作只能出现
在网络图的起点节点或终点节点处。
单代号网络图：
4.1.2 工艺关系和组织关系
工艺关系：是指生产性工作之间由工艺过程决定的、非生产性工作之间由工作程序决定的先后顺序关系。如图4-3所示，支模1→扎筋1→混凝土1为工艺关系。
组织关系：是指工作之间由于组织安排需要或资源调配需要而规定的先后顺序关系 。如图4-3所示，支模1→支模2；扎筋1→扎筋2等为组织关系。
图4-3 某混凝土工程双代号网络计划
4.1.3 紧前工作、紧后工作和平行工作
h
j
l
k
i
（紧前工作）
（起始工作）
（本工作）
平行工作
（紧后工作）
（结束工作）
本工作
紧前工作
紧后工作
平行工作
起始工作
结束工作
4.1.4 先行工作和后续工作
先行工作 ：相对于某工作而言，从网络图的第一个节点(起点节点)开始，顺箭头方向经过一系列箭线与节点到达该工作为止的各条通路上的所有工作；都称为该工作的先行工作。
后续工作 ：相对于某工作而言，从该工作之后开始，顺箭头方向经过一系列箭线与节点到网络图最后一个节点（终点节点）的各条通路上的所有工作，都称为该工作的后续工作。
图4-3 某混凝土工程双代号网络计划
4.1.5 关键线路和关键工作
线路 ：指网络图中从起点节点开始，沿箭头方向顺序通过一系列箭线与节点，最后到达终点节点的通路。
关键线路：总持续时间最长的线路称为关键线路。如图4-3所示，线路①—②—④—⑤—⑥或支模1→支模2→扎筋2→混凝
土2 为关键线路。
关键工作 ：关键线路上的工作称为关键工作。
图4-3 某混凝土工程双代号网络计划
