第三章 建筑工程流水施工

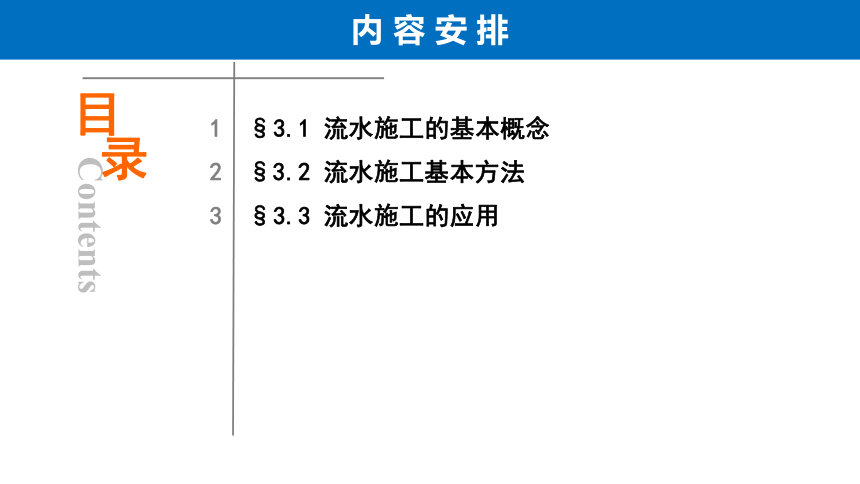

1 §3.1 流水施工的基本概念
2 §3.2 流水施工基本方法
3 §3.3 流水施工的应用
目
录
Contents

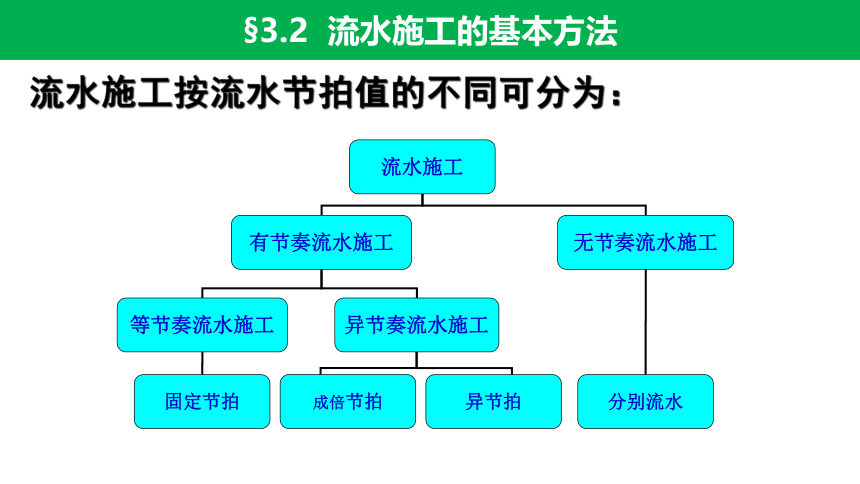

流水施工按流水节拍值的不同可分为：
流水施工
无节奏流水施工
有节奏流水施工
等节奏流水施工
异节奏流水施工
成倍节拍
分别流水
固定节拍
异节拍

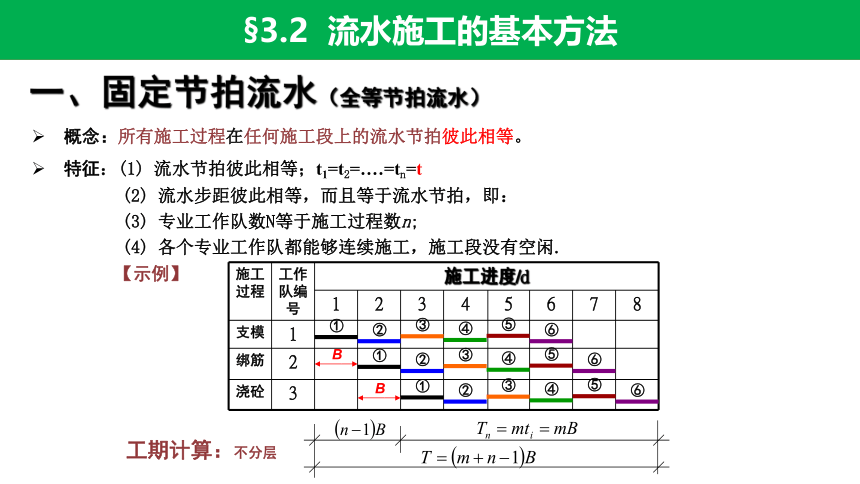

一、固定节拍流水（全等节拍流水）
概念：所有施工过程在任何施工段上的流水节拍彼此相等。
特征：(1) 流水节拍彼此相等；t1=t2=‥‥=tn=t
(2) 流水步距彼此相等，而且等于流水节拍，即：
(3) 专业工作队数N等于施工过程数n;
(4) 各个专业工作队都能够连续施工，施工段没有空闲.
【示例】
施工过程 工作队编号 施工进度/d 1 2 3 4 5 6 7 8
支模 1
绑筋 2
浇砼 3
①
②
③
④
⑤
⑥
①
②
③
④
⑤
⑥
①
②
③
④
⑤
⑥
B
B
工期计算：不分层

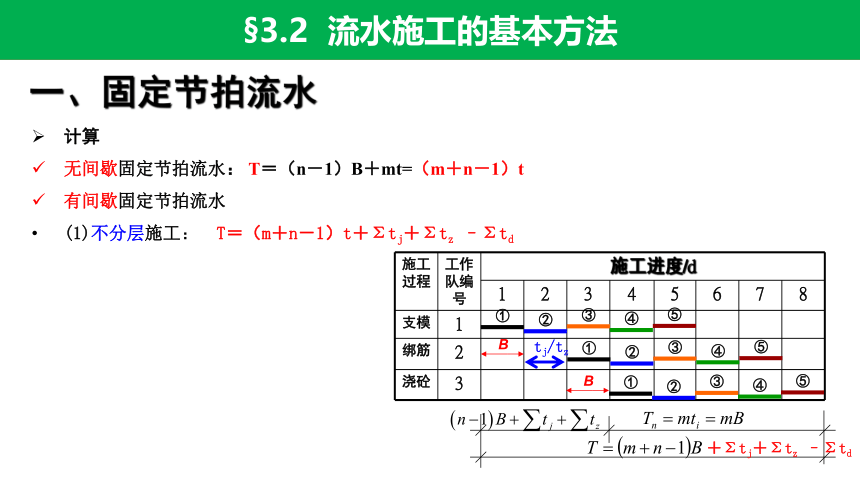

一、固定节拍流水
计算
无间歇固定节拍流水： T＝（n－1）B＋mt=（m＋n－1）t　
有间歇固定节拍流水
(1)不分层施工： T＝（m＋n－1）t＋Σtj＋Σtz –Σtd
施工过程 工作队编号 施工进度/d 1 2 3 4 5 6 7 8
支模 1
绑筋 2
浇砼 3
①
②
③
④
⑤
①
②
③
④
⑤
①
②
③
④
⑤
B
B
tj/tz
＋Σtj＋Σtz –Σtd
一、固定节拍流水

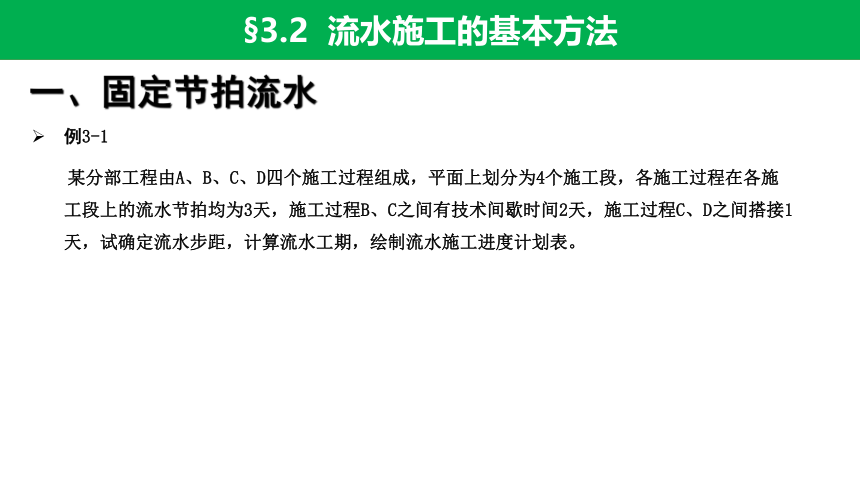

例3-1
某分部工程由A、B、C、D四个施工过程组成，平面上划分为4个施工段，各施工过程在各施工段上的流水节拍均为3天，施工过程B、C之间有技术间歇时间2天，施工过程C、D之间搭接1天，试确定流水步距，计算流水工期，绘制流水施工进度计划表。

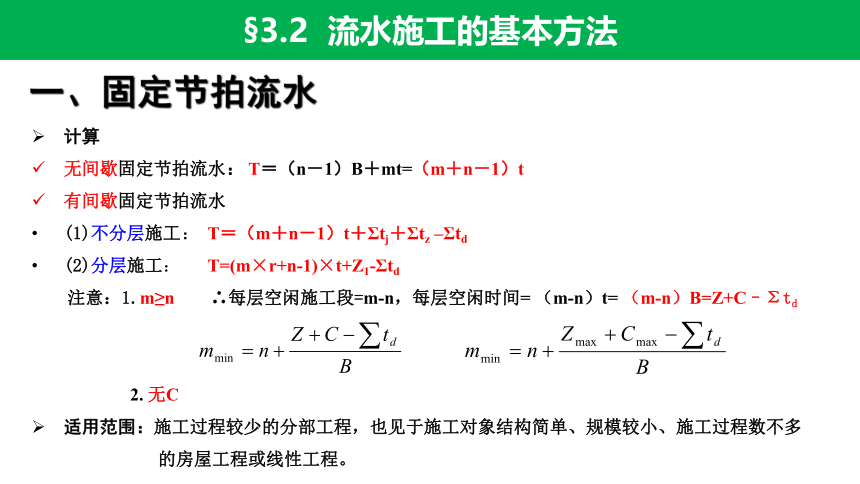

一、固定节拍流水
计算
无间歇固定节拍流水： T＝（n－1）B＋mt=（m＋n－1）t　
有间歇固定节拍流水
(1)不分层施工： T＝（m＋n－1）t＋Σtj＋Σtz –Σtd
(2)分层施工： T=(m×r+n-1)×t+Z1-Σtd
注意：1.m≥n ∴每层空闲施工段=m-n，每层空闲时间= （m-n）t= （m-n）B=Z+C–Σtd
2. 无C
适用范围：施工过程较少的分部工程，也见于施工对象结构简单、规模较小、施工过程数不多
的房屋工程或线性工程。
一、固定节拍流水

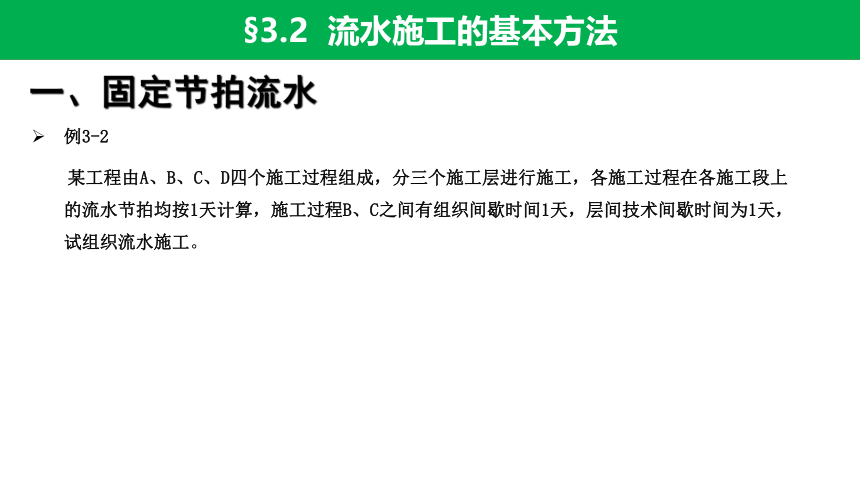

例3-2
某工程由A、B、C、D四个施工过程组成，分三个施工层进行施工，各施工过程在各施工段上的流水节拍均按1天计算，施工过程B、C之间有组织间歇时间1天，层间技术间歇时间为1天，试组织流水施工。

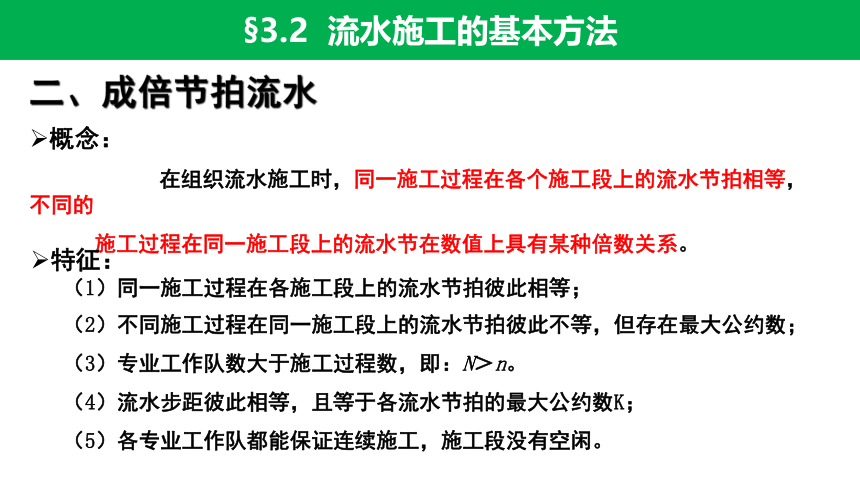

二、成倍节拍流水
概念：
在组织流水施工时，同一施工过程在各个施工段上的流水节拍相等，不同的
施工过程在同一施工段上的流水节在数值上具有某种倍数关系。
特征：
（1）同一施工过程在各施工段上的流水节拍彼此相等；
（2）不同施工过程在同一施工段上的流水节拍彼此不等，但存在最大公约数；
（3）专业工作队数大于施工过程数，即：N＞n。
（4）流水步距彼此相等，且等于各流水节拍的最大公约数K；
（5）各专业工作队都能保证连续施工，施工段没有空闲。
二、成倍节拍流水

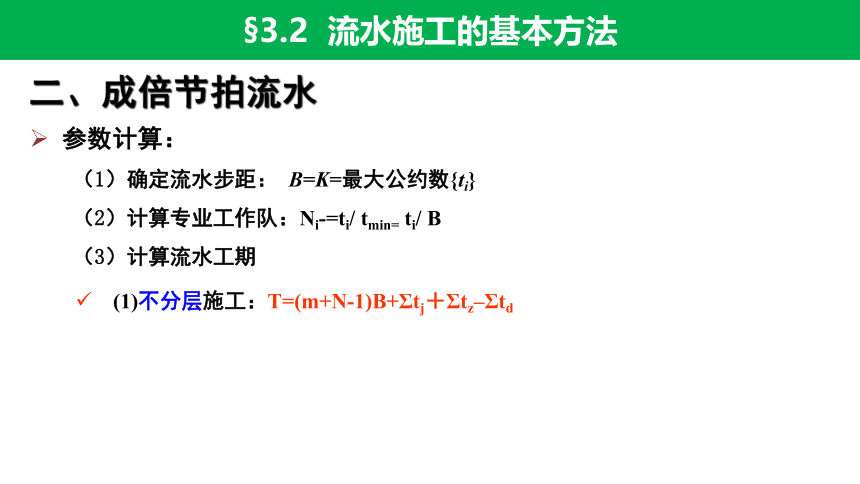

参数计算：
（1）确定流水步距： B=K=最大公约数{ti}
（2）计算专业工作队：Ni =ti/ tmin= ti/ B
（3）计算流水工期
(1)不分层施工：T=(m+N-1)B+Σtj＋Σtz–Σtd
二、成倍节拍流水

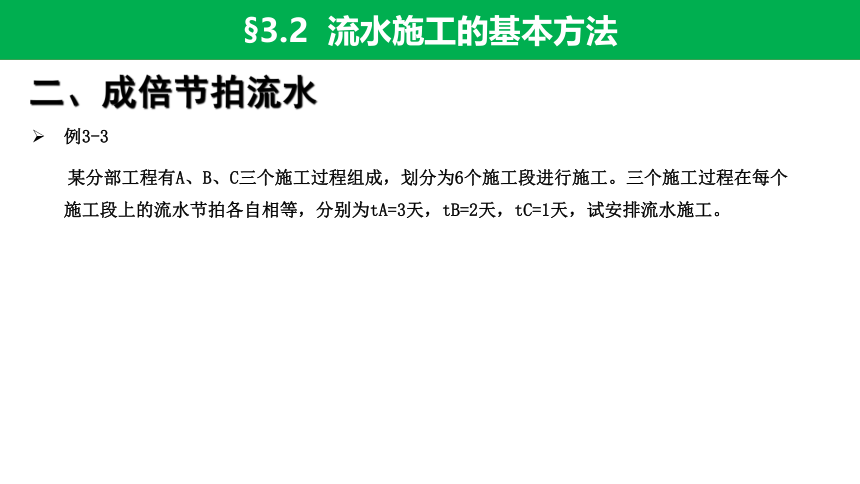

例3-3
某分部工程有A、B、C三个施工过程组成，划分为6个施工段进行施工。三个施工过程在每个施工段上的流水节拍各自相等，分别为tA=3天，tB=2天，tC=1天，试安排流水施工。

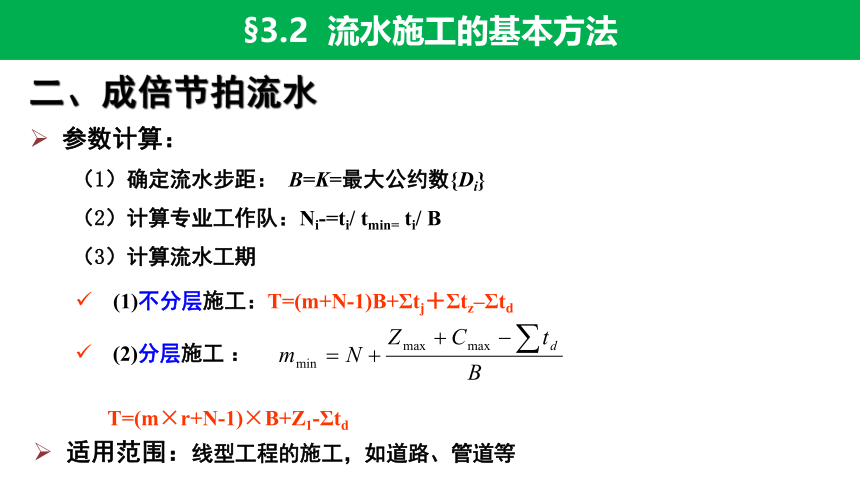

二、成倍节拍流水
参数计算：
（1）确定流水步距： B=K=最大公约数{Di}
（2）计算专业工作队：Ni =ti/ tmin= ti/ B
（3）计算流水工期
(1)不分层施工：T=(m+N-1)B+Σtj＋Σtz–Σtd
(2)分层施工 ：
T=(m×r+N-1)×B+Z1-Σtd
适用范围：线型工程的施工，如道路、管道等
二、成倍节拍流水
例3-4
某两层现浇钢筋混凝土分项工程，由绑扎钢筋、安装模板和浇筑混凝土三个施工过程组成。三个施工过程在各施工段上的流水节拍各自相等，分别为　t扎=2天，t模=2天，t浇=1天。当绑扎钢筋的工作队转移到第二层的第一段时，需待第一层第一段的混凝土养护1天后才能进行作业。在保证各专业工作队连续施工的条件下，试组织流水施工。
二、成倍节拍流水
【习题】某住宅小区共有6幢同类型的住宅楼基础工程施工，其基础施工划分为挖基
槽、做垫层、砌筑砖基础、回填土等四个施工过程，它们的作业时间分别为：
t挖=4天，t垫=2天，t砌=4天，t回=2天。试组织这6幢住宅楼基础工程的流水施工。
⑴ 确定流水步距：
【解】
B=K=最大公约数{4，2，4，2}=2天
⑵ 确定工作队数：
⑶计算工期：
⑷绘制流水施工进度图表 ：
施工 过程 施工进度/天 22天 2 4 6 8 10 12 14 16 18 20 22
挖基槽 Ⅰ1
Ⅰ2
垫层 Ⅱ
砌基础 Ⅲ1
Ⅲ2
回填土 Ⅳ
①
②
③
④
⑤
⑥
①
②
③
④
⑤
⑥
①
②
③
④
⑤
⑥
①
②
③
④
⑤
⑥
B
B
B
B
B
专业
工作
队数
三、异节拍流水
定义：同一施工过程在各个施工段上的流水节拍相等，不同施工过程的流水节拍
不完全相等且相互间没有整数倍的关系，可组织异节拍流水。
特点：
(1)同一施工过程在各个施工段上的流水节拍相等；
(2)不同施工过程之间的流水节拍不完全相等，并且相互间没有整数倍的关系
(这是与成倍节拍流水相区别的地方)；
(3)每个施工过程均由一个专业工作队独立完成作业，即专业工作队数N等于施工
过程数n；
(4)各专业工作队能够连续作业，施工段可能有闲置。
三、异节拍流水
B的确定：
施工 过程 施工进度/d 1 2 3 4 5 6 7 8
Ⅰ
Ⅱ
施工 过程 施工进度/d 1 2 3 4 5 6 7 8
Ⅰ
Ⅱ
前快后慢（t1=1d，t2=2d）
前慢后快（t1=2d，t2=1d）
B
mtⅠ
B=？
(m-1)tⅡ
Bi,i+1=
ti, 前快后慢(ti, ≤ ti+1 )
mti, -（m-1）ti+1 前慢后快 (ti, ＞ ti+1 )
三、异节拍流水
工期计算公式：
(1)不分层施工：T=∑Bi,i+1+Tn+Σtj＋Σtz-Σtd = ∑Bi,i+1+mtn+Σtj＋Σtz-Σtd
(2)分施工层进行施工： T=∑Bi,i+1+mtn+∑Zi+∑Ci,i+1-Σtd
适用范围：分部和单位工程流水施工，安排灵活，实际应用范围更广泛。
三、异节拍流水
例3-5
某分部工程由A、B、C、D四个施工过程组成，分三段组织施工，各施工过程在各施工段上的流水节拍各自相等，分别是tA=2天，tB=4天，tC=3天，tD=2天，且施工过程B、C之间有1天的技术间歇时间，试组织流水施工。
解 ：根据流水节拍特点，可组织异节拍流水施工
由题知n=4，m=3，tA=2天，tB=4天，tC=3天，tD=2天，tj=1天
∵ tA < tB ； ∴ BA，B = 2d
∵ tB ＞ tC ；∴ BB，C = mtB -（m-1） tC =3 4-2 3=6d
∵ tC ＞ tD ；∴ BC，D = m tC -（m-1） tD =3 3-2 2=5d
∴ ∑B=2+6+5=13d
T=∑B+Tn+Σtj＋Σtz-Σtd =13+3 2+1=20d
绘制流水施工进度图表 ：
施工 过程 施工进度/天 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
A
B
C
D
①
②
③
①
②
③
①
②
③
①
②
③
BA,B
BC,D
BB,C
tj
四、非节奏流水
定义：在不可能组织等节拍流水或异节拍流水情况下，利用流水施工的基本原理，
按照一定的计算方法，确定相邻专业工作队之间的流水步距，使其在开工
时间上最大限度地、合理地搭接起来，使每个专业工作队都能连续作业的
流水施工方式。
施工 过程 持续时间（天） ① ② ③ ④
Ａ 4 2 5 3
Ｂ 5 3 4 4
Ｃ 4 4 3 5
Ｄ 3 5 1 4
特点：
(1) 同一施工过程在各个施工段上的流水节拍不完全相等；
(2) 不同施工过程之间流水节拍也不完全相等；
(3) 每个施工过程均由一个专业工作队独立完成作业，即专业工作队数N等于施工过
程数n；
(4) 各专业工作队能够连续施工，个别施工段可能有闲置。
四、非节奏流水
B确定方法：
1.图上分析法
2. 潘特考夫斯基法（累加斜减法）
计算步骤如下：
① 根据专业工作队在各施工段上的流水节拍，求累加数列；
② 根据施工顺序，对所求相邻的两个专业工作队在各施工段上的流水节拍累加数列
错位相减；
③ 根据错位相减的结果，确定相邻专业工作队之间的流水步距，即：相减结果中
数值最大者。
“累加数列、错位相减、取大差”
四、非节奏流水
B确定方法：
图上分析法
潘特考夫斯基法（累加斜减法）
施工 过程 持续时间（天） ① ② ③ ④
Ａ 4 2 5 3
Ｂ 5 3 4 4
Ｃ 4 4 3 5
Ｄ 3 5 1 4
【例】
【解】
⑴ BA,B:
5, 8，12，16
- 4， 8， 11， 16
5，4， 4， 5， -16
∴ BA,B=4天
⑵ BB,C：
4, 6，11，14
- 5， 8， 12， 16
4，1， 3， 2， -16
∴ BB,C=5天
⑶ BC,D=7天
施工过程
流水节拍
施工段
2
4
1
③
3
4
3
C
4
3
2
B
4
3
2
A
④
②
①
练习题：每个专业工作队在各施工段上的流水节拍
【解】 计算流水步距：
潘特考夫斯基法：“累加数列、错位相减、求大差”
2 5 6 10 2 5 9 13
—） 2 5 9 13 —） 3 7 9 12
2 3 1 1 -13 2 2 2 4 -12
BA、B=3
B B、C =4
绘制流水施工进度计划表 ：
施工过程 施工进度/d 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
A
B
C
①
②
③
④
①
②
③
④
①
②
③
④
BA,B=3天
BB,C=4天
五、竖向流水施工
流水作业不但在平面上展开，也要沿施工层在竖向展开。
在平面上：让出工作面
在竖向上：要考虑分层情况，在某一施工段上，最后一施工过程数退出底层，最先一施工过程数才可进入顶层。
施工段数m和施工过程数n的关系
五、竖向流水施工
例：某二层现浇钢筋砼楼板施工，由支模、扎筋、浇砼三个施工过程组成，组织三个专业班组施工。流水节拍：t模=t筋=t砼=1天，试合理划分施工段，组织流水施工。
① 当m=2时，n=3， m＜n：
特点：各专业工作队都不能连续施工。（窝工现象）
施工过程 施工进度（天） 1 2 3 4 5 6 7
一层 支模
绑筋
浇砼
二层 支模
绑筋
浇砼
①
②
①
②
②
①
②
①
②
①
②
①
五、竖向流水施工
② 当m=4时，n=3，m＞n：
特点：各专业工作队都能连续施工，但施工段有空闲。
施工过程 施工进度（天） 1 2 3 4 5 6 7 8 9 10
一层 支模
绑筋
浇砼
二层 支模
绑筋
浇砼
①
③
④
②
①
③
④
②
①
②
③
④
①
②
③
④
①
②
③
④
①
②
③
④
五、竖向流水施工
③ 当m=3时，n=3，m=n：
特点：各专业工作队都能连续施工，施工段没有空闲。
施工过程 施工进度（天） 1 2 3 4 5 6 7 8
一层 支模
绑筋
浇砼
二层 支模
绑筋
浇砼
①
②
③
①
②
③
①
②
③
①
②
③
①
②
③
①
②
③
一、组织流水施工程序及主要工作
1.划分施工过程
制备类施工过程
运输类施工过程
砌筑安装类施工过程
2.划分施工层，确定施工段
3.计算各施工过程在各施工段上的流水节拍
4.确定流水施工组织方式和专业工作队数
5.确定各施工过程(专业工作队)之间的流水步距
6.计算流水施工工期
7.绘制流水施工进度计划表
二、流水施工的合理组织方法
1.合并相邻的施工过程，扩大细部流水的组合
条件：任务量小、专业性不强、技术难度不大的次要施工过程，
能由其他专业班组代替。
施工过程 施 工 进 度/d
挖土
垫层砌基
回填
17d
在实际工程施工中，因情况复杂，需采取一定的组织手段合理安排，常用的组织方法有：
20d
二、流水施工的合理组织方法
2. 在流水范围之外设置平衡区
条件：专业性强、技术要求高的施工过程，不能有其他专业
班组代替。
施工过程 施 工 进 度/d
砌砖墙
安装楼板
现浇构件
二、流水施工的合理组织方法
3.增加工人数以平衡流速
施工过程 施 工 进 度/d
砌砖墙
安装楼板
现浇构件
施工过程 施 工 进 度/d
砌砖墙
安装楼板
现浇构件
条件：劳动力充足；
满足最小工
作面的要求
二、流水施工的合理组织方法
思考题：
某二层现浇混凝土框架结构工业厂房，其平面尺寸为17.4×144米，长度方向每隔48米设一道伸缩缝。现浇楼板的施工分成支模-扎筋-浇混凝土三个施工过程，流水节拍分别为t模=4天，t筋=2，t砼=2天，要求层间留有两天的技术间歇时间。试合理划分施工段，并按成倍节拍组织竖向层间流水施工。
48m
48m
48m
144m
17.2m
平面示意图
立面示意图
4.2m
4.2m
总结
流水施工
基本原理
流水施工概念
流水施工参数
流水施工
组织方式
工艺参数
时间参数
空间参数
定义、特点、条件
确
定
工期计算
绘制图表
