第三章 建筑工程流水施工

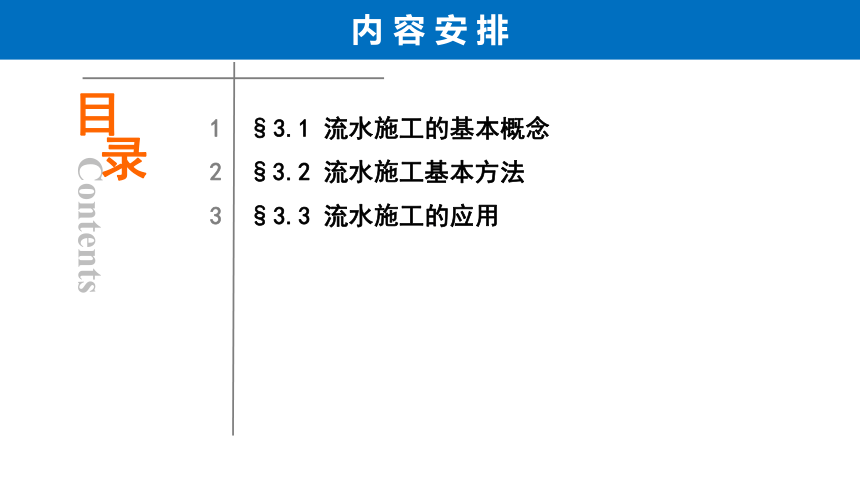

1 §3.1 流水施工的基本概念
2 §3.2 流水施工基本方法
3 §3.3 流水施工的应用
目
录
Contents

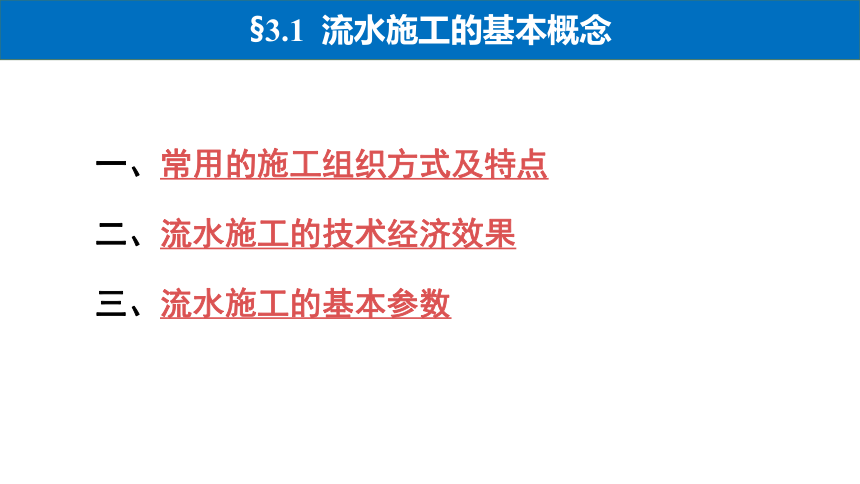

一、常用的施工组织方式及特点
二、流水施工的技术经济效果
三、流水施工的基本参数

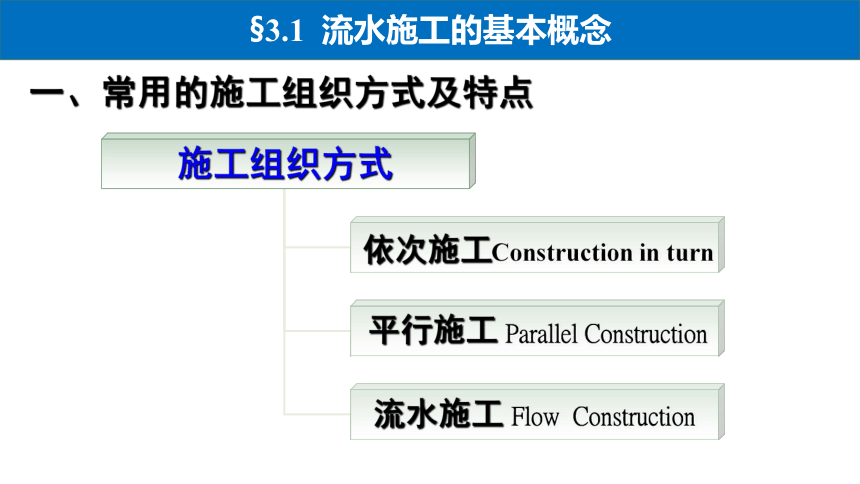

施工组织方式
依次施工Construction in turn
流水施工 Flow Construction
平行施工 Parallel Construction
一、常用的施工组织方式及特点
一、常用的施工组织方式及特点

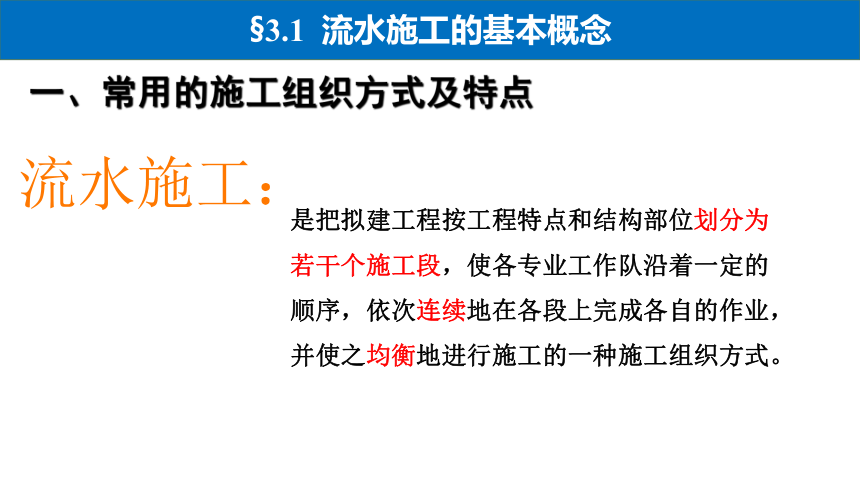

流水施工：
是把拟建工程按工程特点和结构部位划分为若干个施工段，使各专业工作队沿着一定的顺序，依次连续地在各段上完成各自的作业，并使之均衡地进行施工的一种施工组织方式。
工程
编号
施工过程
工作队
人数
施工
天数
施 工 进 度 /天
基础工程
屋面工程
Ⅰ
Ⅱ
Ⅲ
45
15
25
5
10
15
15
20
20
10
25
30
35
40
45
10
劳动力动态曲线

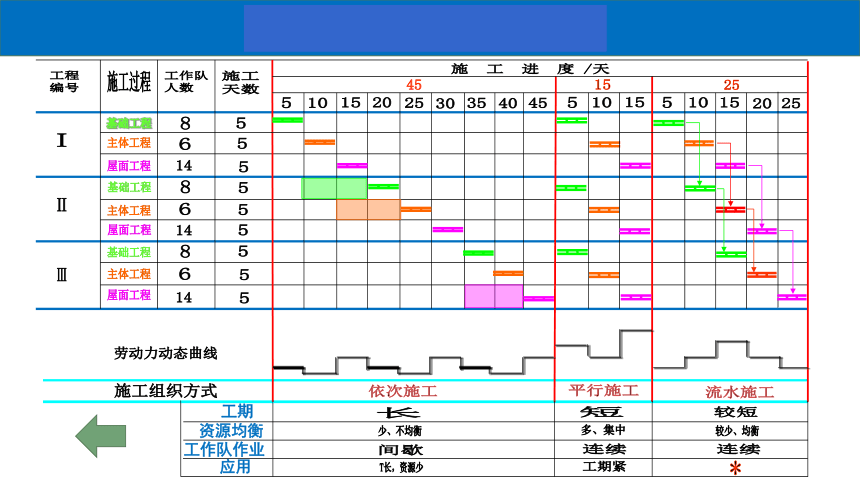

施工组织方式
依次施工
平行施工
流水施工
5
5
5
5
5
5
5
5
5
8
6
14
8
6
14
8
6
14
基础工程
屋面工程
基础工程
屋面工程
5
5
25
15
长
短
较短
少、不均衡
多、集中
较少、均衡
间歇
连续
连续
T长，资源少
工期紧
*
主体工程
主体工程
主体工程
工期
资源均衡
工作队作业
应用
3. 工期比较合理
2. 提高劳动生产率
1. 专业工作队连续作业
4. 资源量较为均衡
6. 为文明施工创造条件
5. 降低工程成本

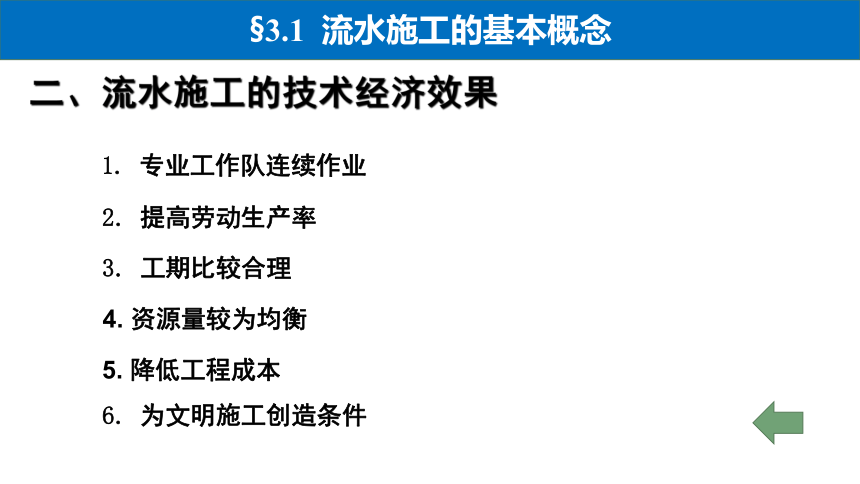

二、流水施工的技术经济效果
三、流水施工的基本参数

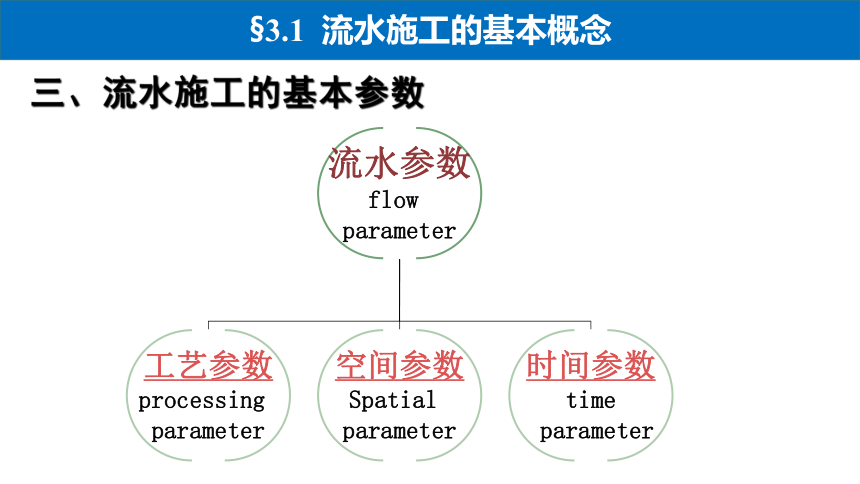

流水参数
flow
parameter
工艺参数
processing
parameter
空间参数
Spatial
parameter
时间参数
time
parameter

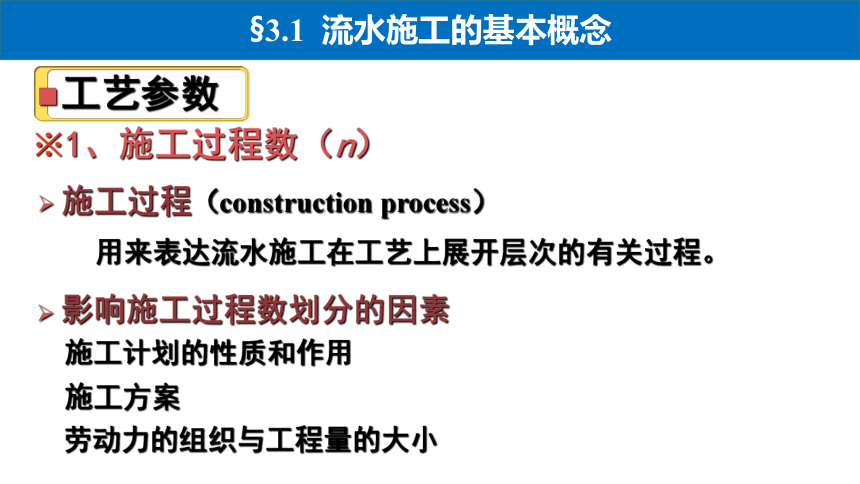

※1、施工过程数（n）
施工过程（construction process）
用来表达流水施工在工艺上展开层次的有关过程。
影响施工过程数划分的因素
施工计划的性质和作用
施工方案
劳动力的组织与工程量的大小
工艺参数

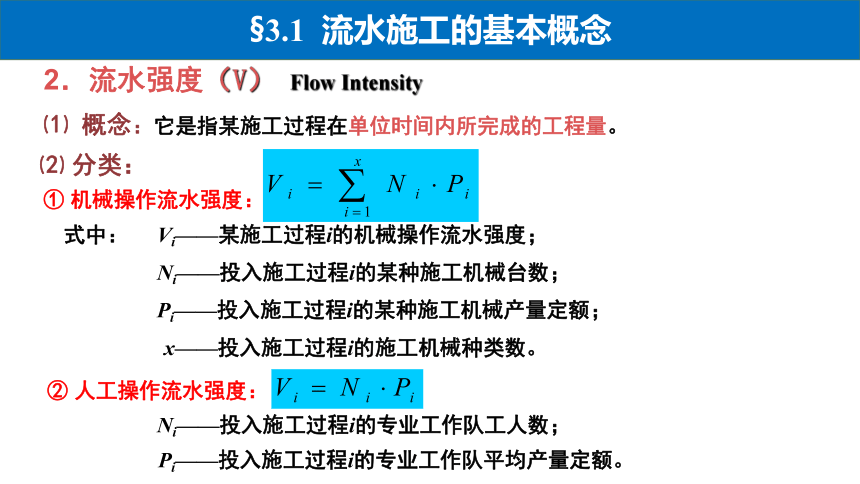

2．流水强度（V） Flow Intensity
① 机械操作流水强度：
② 人工操作流水强度：
⑵ 分类：
式中：
Vi——某施工过程i的机械操作流水强度；
Ni——投入施工过程i的某种施工机械台数；
Pi——投入施工过程i的某种施工机械产量定额；
x——投入施工过程i的施工机械种类数。
Ni——投入施工过程i的专业工作队工人数；
Pi——投入施工过程i的专业工作队平均产量定额。
⑴ 概念：它是指某施工过程在单位时间内所完成的工程量。

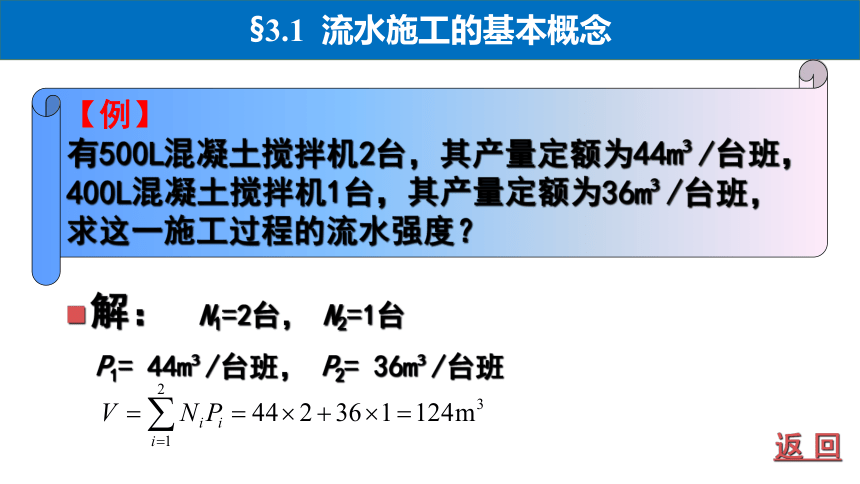

【例】
有500L混凝土搅拌机2台，其产量定额为44m /台班，
400L混凝土搅拌机1台，其产量定额为36m /台班，
求这一施工过程的流水强度？
解： N1=2台， N2=1台
P1= 44m /台班， P2= 36m /台班
返 回
1
2
含义
某专业工种进行施工作业所必须具备的活动空间。

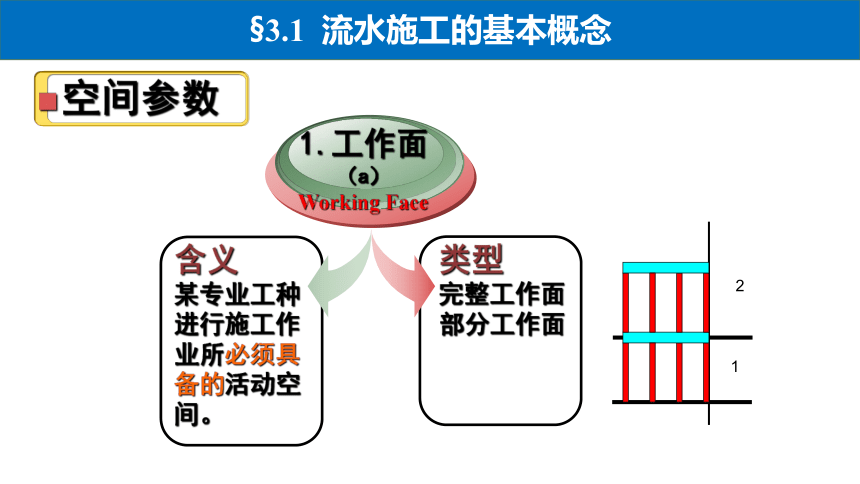

1.工作面（a）
Working Face
类型
完整工作面
部分工作面
空间参数
工 作 项 目 工作面大小
砌砖基础 砌砖墙 现浇混凝土柱 现浇混凝土梁 现浇混凝土板 混凝土地面及面层 预制钢筋混凝土梁、柱 预制钢筋混凝土板 外墙抹灰 内墙抹灰 卷材屋面 门窗安装 7.6m/人
8.5m/人
2.45m2/人
3.20m2/人
5.3m2/人
40m2/人
3m2/人
1.9m2/人
16m2/人
18.5m2/人
18.5m2/人
11m2/人
表3-1 主要工种工作面参考取值表
将施工项目在平面上划分成若干个
劳动量大致相等的施工段落。
含义
a
划分施工段应考虑的因素
b
保证主导施工过程连续施工
④
尽量做到劳动力资源的优化组合
③
各施工段上的劳动量要大致相等
②
施工段的数目及分界要合理
①
1
2
※2、施工段数（m）Section of Construction
将施工项目在
竖向上划分为
若干个操作层
含义
以结构层作为施工层
按一定高度划分
划分原则
3、施工层数（r）
Construction Layer
返 回
时间参数（Time Parameter）
间歇
时间
Internal
Time
流水
步距
Flow-pace
Distance
搭接
时间
Lap
Time
流水
节拍
Flow
Step
内容
※1. 流水节拍（t）Flow Step
1、定义
2、作用
3、确定方法
指某一专业工作队
完成某个施工段上
的施工过程所必须
的持续时间。
a.影响资源投入；
b.决定流水组织
方式、施工速度、工期。
(1)定额法
(2)经验估算法
(3)工期计算法
4、影响因素
（1）定额法
Ni——施工过程i的专业工作队的每天工作班次；
Hi——施工过程i的人工或机械的时间定额；
Pi——施工过程i在某施工段上的劳动量（工日、台班）。
式中：
Qi——施工过程i在某施工段上的工程量；
Si——施工过程i的人工或机械的产量定额；
Ri——施工过程i的专业施工队人数或机械台数；
例题1
砌2砖厚外墙，S=0.94m /工日，H=1.06工日/m ，Q=100m ，N=1班，R=20人，求t。
解：
例题2
打预制桩，有柴油打桩机1台，H=0.092台班/m ，h=1.19工日/m ，Q=30m ，N=1班，求t。
解：
返 回
（2）经验估算法
根据施工经验进行估计
式中： a——最短估算时间；
b——最长的估算时间；
c——正常估算时间。
返 回
（3）工期计算法
a. 根据工期要求，按经验或有关资料确定各施工过程的工作持续时间；
b. 据每一施工过程的工作持续时间及施工段数确定出流水节拍。当该施工过程在各段上的工程量大致相等时，其流水节拍可按下式计算：
式中： t——流水节拍；
T——某施工过程的工作延续时间；
N——某施工过程划分的施工段数。
返 回
※1. 流水节拍（t）f low step
1、定义
2、作用
3、确定方法
① 机械台班效率或机械台班产量的大小；
② 专业工作队人数要符合最小劳动组合的人数要求和工作面对人数的限制条件；
③ 工作班次要适当；
④ 流水节拍值尽可能取整数。
4、影响因素
返 回
时间参数（Time Parameter）
间歇
时间
Internal
Time
流水
步距
Flow-pace
Distance
搭接
时间
Lap
Time
流水
节拍
Flow
Step
内容
※
流水步距
B i，i+1
Flow-pace Distance
定义
确定方法
确定原则
相邻两个专业工作队进入同一施工段中开始施工的合理时间间隔
（不包含间歇时间）。
B2，3
B1，2
B3，4
定义：
B2，3
B1，2
B3，4
① 要保证各专业工作队都能连续施工；
确定原则：
② 要满足相邻两个专业工作队，
在施工顺序上的相互制约关系；
③ 要保证相邻两个专业工作队，在开工
时间上最大限度地、合理地搭接起来；
④ 确保工程质量，要满足均衡生产、
安全生产的要求。
确定方法：
图上分析法
潘特考夫斯基法
返 回
B2，3
B1，2
B3，4
3．间歇时间 Internal Time
技术间歇时间tj ：　Technical Interval
除要考虑相邻专业工作队之间的流水步距外， 还要考虑增加合理
的工艺（工艺性质）等待时间。
组织间歇时间tz：Organizational Interval
由于施工技术或施工组织要素的原因，造成的在流水步距以 外增
加的间歇时间。
返 回
4.搭接时间td Lap Time
① 支模
①绑筋
①绑筋
td
分项工程流水
分部工程流水
单位工程流水
群体工程流水
分别流水法
四、与流水施工有关的术语
五、流水施工的表示形式
横道图
斜线图
网络图
横道图
斜线图
流水施工
主要参数
工艺参数
空间参数
时间参数
施工过
程数n
施工
段数m
施工
层数r
流水节拍
ti
工期T
流水步距
Bi,i+1
划分依据
划分施工
段的要求
计算方法a
确定方法
小结
